In sintesi, le dimensioni standard più comuni per i fogli di ePTFE sono 1000x1000 mm, 1200x1200 mm e 1500x1500 mm. Queste dimensioni rappresentano i formati grezzi standard del settore da cui vengono tipicamente fabbricate guarnizioni e sigilli personalizzati.
Sebbene conoscere le dimensioni standard dei fogli sia un punto di partenza necessario, il tuo vero obiettivo è risolvere una sfida di tenuta. La dimensione del foglio è semplicemente un vincolo logistico; le proprietà uniche e lo spessore del materiale sono le variabili che determineranno il successo della tua applicazione.
Analisi delle dimensioni dei fogli di ePTFE
Il politetrafluoroetilene espanso (ePTFE) è un materiale specializzato e le sue dimensioni riflettono il suo caso d'uso principale: la guarnizione ad alte prestazioni. Le dimensioni standard sono progettate per l'efficienza in questo contesto.
Lo standard metrico
Le dimensioni più citate e disponibili per i fogli di ePTFE sono quadrate e basate sul sistema metrico.
Troverai costantemente queste tre dimensioni dai principali fornitori:
- 1000 mm x 1000 mm (~39,4" x 39,4")
- 1200 mm x 1200 mm (~47,2" x 47,2")
- 1500 mm x 1500 mm (~59,1" x 59,1")
Queste dimensioni rappresentano il materiale grezzo in stock.
Equivalenti imperiali e variazioni comuni
Nei mercati che utilizzano principalmente il sistema imperiale, come gli Stati Uniti, potresti vedere dimensioni indicate in pollici.
Molto spesso, queste sono semplicemente equivalenze arrotondate dello standard metrico. Un foglio da 1200x1200 mm è spesso indicato come 48 x 48 pollici, poiché è una misura vicina e familiare.
Perché queste dimensioni? Il contesto della guarnizione

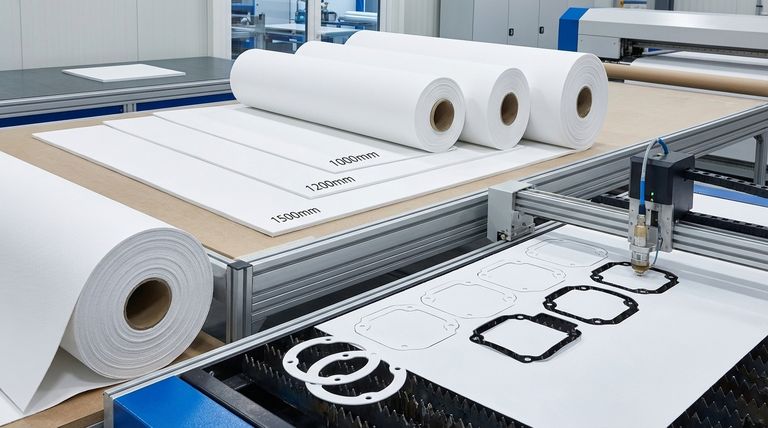

Il formato grande e quadrato non è casuale. È ottimizzato per la fabbricazione di guarnizioni personalizzate.
Questo formato consente il nesting (l'annidamento), un processo in cui più forme di guarnizione, spesso complesse, sono disposte su un unico foglio per massimizzare l'uso del materiale e ridurre drasticamente gli sprechi.
Il ruolo critico dello spessore
Mentre la lunghezza e la larghezza sono standardizzate, lo spessore è una variabile di progettazione critica che devi specificare.
Lo spessore richiesto dipende interamente dall'applicazione, in particolare dalle condizioni delle superfici delle flange e dalla pressione interna. Una flangia più ruvida o più deformata richiede un foglio più spesso e più conformabile per creare una tenuta affidabile.
Comprendere i compromessi: ePTFE rispetto al PTFE standard
È fondamentale non confondere l'ePTFE con il PTFE standard, o vergine. Sebbene condividano la stessa chimica di base, le loro proprietà fisiche e i fattori di forma comuni sono diversi.
La "e" fa la differenza
La "e" sta per espanso. Durante la produzione, l'ePTFE viene allungato, creando una struttura fibrosa microporosa. Ciò lo rende significativamente più morbido e più comprimibile rispetto al PTFE solido.
Questa morbidezza consente all'ePTFE di conformarsi e sigillare superfici imperfette dove un materiale rigido fallirebbe.
Dimensioni e fattore di forma
Il PTFE standard è una plastica rigida disponibile in una gamma più ampia di forme e dimensioni, inclusi fogli, barre e tubi. Una dimensione comune del foglio per il PTFE standard è 48" x 48", ma è disponibile in una gamma di spessori molto più ampia, da 0,031" a oltre 4".
L'ePTFE è venduto quasi esclusivamente come foglio di guarnizione morbido nelle dimensioni standard menzionate, o come nastro sigillante flessibile su una bobina.
Implicazioni per la tua applicazione
Scegli ePTFE quando il tuo obiettivo principale è creare una tenuta superiore, specialmente su flange irregolari, danneggiate o fragili (come recipienti rivestiti in vetro o plastica).
Scegli PTFE standard quando hai bisogno di un materiale rigido, a basso attrito e chimicamente inerte per una parte lavorata, un isolante o un componente strutturale.
Fare la scelta giusta per il tuo obiettivo
La selezione del foglio corretto inizia con la comprensione del motore principale del tuo progetto.
- Se la tua attenzione principale è produrre più guarnizioni personalizzate: Inizia con il foglio standard più grande che la tua attrezzatura di fabbricazione può gestire (ad esempio, 1500x1500 mm) per ottimizzare il nesting e ridurre al minimo gli scarti.
- Se la tua attenzione principale è sigillare una flangia difficile o danneggiata: Dai priorità alla selezione dello spessore del materiale appropriato per garantire che l'ePTFE possa riempire le imperfezioni superficiali e creare una tenuta affidabile.
- Se la tua attenzione principale è una singola guarnizione piccola: Chiedi ai fornitori di acquistare sezioni pretagliate, poiché molti taglieranno i loro fogli standard per lavori più piccoli per evitare di acquistare un foglio intero.
Comprendere le dimensioni standard è il primo passo; abbinare le proprietà del materiale alla tua specifica sfida di tenuta è ciò che garantisce il successo ingegneristico.
Tabella riassuntiva:
| Dimensione standard del foglio (mm) | Equivalente imperiale approssimativo (pollici) | Caso d'uso principale |
|---|---|---|
| 1000 x 1000 | ~39,4" x 39,4" | Guarnizioni generiche, fabbricazione in piccoli lotti |
| 1200 x 1200 | ~48" x 48" | Dimensione più comune per un nesting ottimale e una riduzione degli sprechi |
| 1500 x 1500 | ~59" x 59" | Fabbricazione su larga scala per la massima efficienza dei materiali |
Risolvi le tue sfide di tenuta più difficili con componenti ePTFE di precisione da KINTEK.
Hai identificato le dimensioni standard dei fogli, ma la vera chiave del successo è selezionare le proprietà del materiale e lo spessore giusti per la tua applicazione specifica, che si tratti di una flangia danneggiata, di un processo di semiconduttore ad alta purezza o di un dispositivo medico critico.
KINTEK è specializzata nella produzione di componenti in PTFE ed ePTFE ad alte prestazioni (sigilli, rivestimenti, guarnizioni e articoli da laboratorio personalizzati) per i settori dei semiconduttori, medico, di laboratorio e industriale. Combiniamo la produzione di precisione con l'esperienza nella fabbricazione personalizzata, guidandoti dal prototipo alla produzione ad alto volume per garantire una tenuta perfetta ogni volta.
Progettiamo la soluzione insieme. Contatta i nostri esperti oggi stesso per una consulenza.

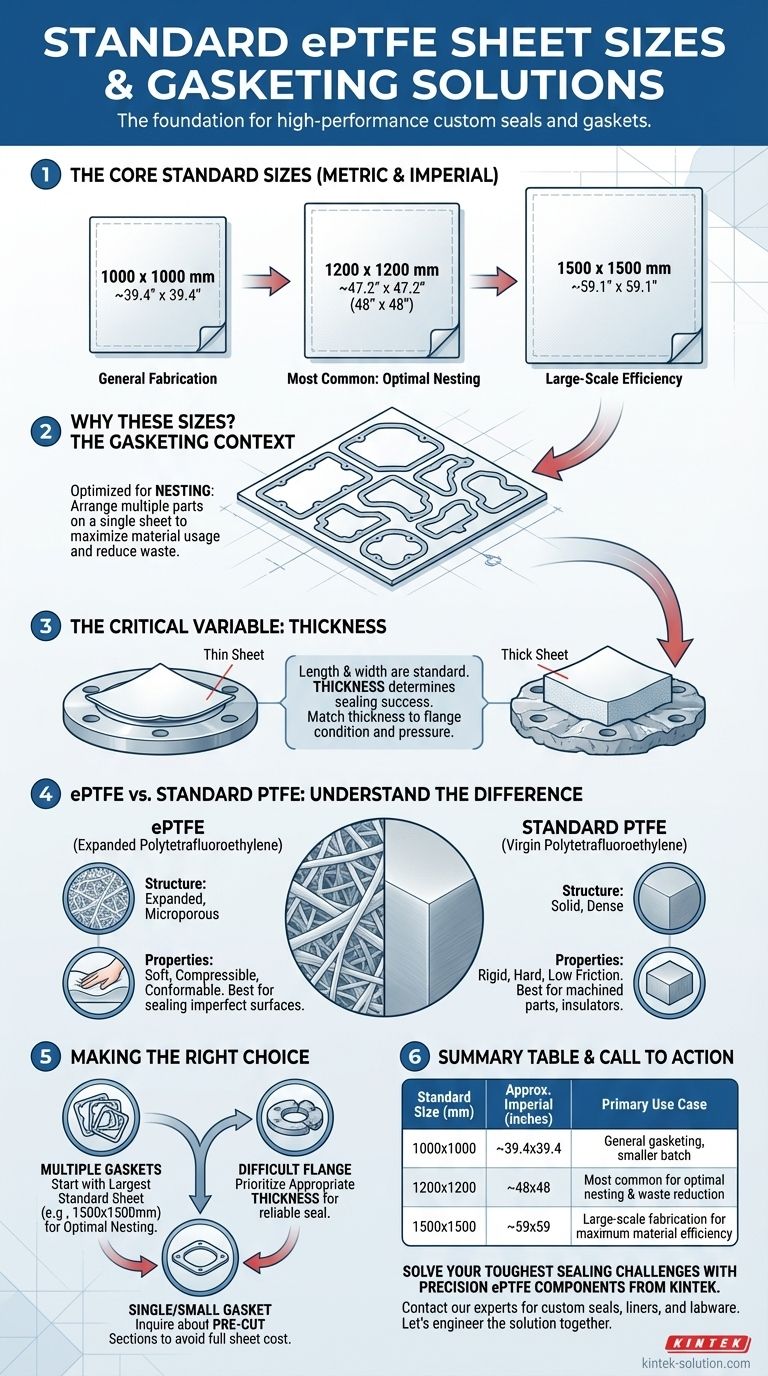

Guida Visiva
