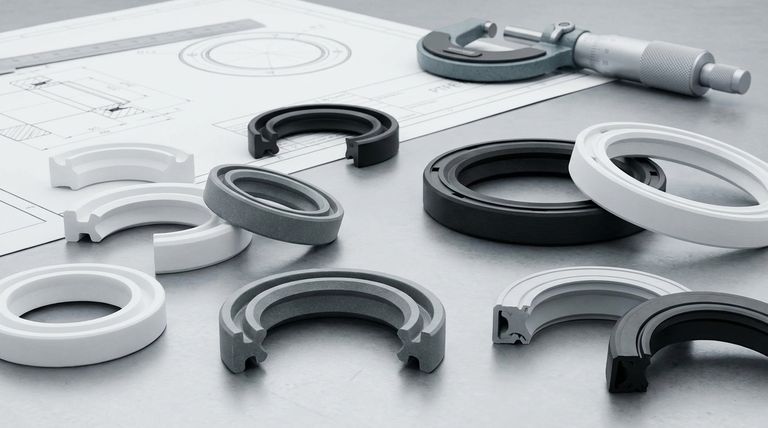

In sostanza, i paraoli rotanti in PTFE sono classificati in base alla progettazione del loro labbro. I tipi più comuni sono paraoli a labbro singolo (Single Lip), a doppio labbro (Dual Lip), tandem (Tandem Lip) e a labbro contrapposto (Opposed Lip), ognuno progettato per gestire sfide specifiche relative a pressione, lubrificazione ed esclusione dei contaminanti. Il design scelto è dettato interamente dall'ambiente operativo del vostro macchinario.
Il paraolio rotante in PTFE ottimale non viene mai scelto in base a una singola caratteristica. È una decisione calcolata che bilancia la configurazione fisica del labbro del paraolio rispetto al composto di materiale PTFE specifico necessario per resistere alla pressione, temperatura, velocità e ambiente chimico unici della vostra applicazione.
Comprendere le configurazioni di base dei paraoli
La forma fisica del labbro del paraolio è la prima e più fondamentale scelta di progettazione. Determina direttamente come il paraolio interagisce con l'albero rotante e gestisce i fluidi e le pressioni del sistema.
Paraoli a Labbro Singolo (Single Lip Seals)
Un paraolio a labbro singolo è la configurazione più basilare. È progettato con un labbro di tenuta primario che entra in contatto con l'albero.
Questo design è molto efficace ed economico per applicazioni standard in cui l'obiettivo principale è trattenere il lubrificante all'interno di un sistema in condizioni di bassa pressione.
Paraoli a Doppio Labbro (Dual Lip Seals)
I paraoli a doppio labbro aggiungono un labbro secondario, non caricato a molla, spesso chiamato labbro di esclusione o antipolvere. Questo secondo labbro è rivolto verso l'esterno.
Il suo scopo è impedire che contaminanti esterni come polvere, sporco e umidità raggiungano il labbro di tenuta primario, estendendo così la vita del paraolio in ambienti moderatamente difficili.
Paraoli Tandem (Tandem Lip Seals)
Questa configurazione presenta due labbri di tenuta primari orientati nella stessa direzione. È essenzialmente un sistema di tenuta ridondante in un unico pacchetto.
I paraoli a labbro tandem sono specificati per applicazioni ad alta pressione o dove la sicurezza e l'affidabilità sono fondamentali. Il primo labbro sopporta la maggior parte della pressione, mentre il secondo labbro fornisce una tenuta di riserva.
Paraoli a Labbro Contrapposto (Opposed Lip Seals)
In un design a labbro contrapposto, due labbri di tenuta sono rivolti in direzioni opposte. Ciò consente al paraolio di svolgere due funzioni distinte contemporaneamente.
Questa configurazione è ideale per separare due diversi tipi di mezzo (ad esempio, olio da un lato, acqua dall'altro) o per fornire una protezione robusta contro una grave contaminazione esterna.
Oltre la configurazione: il ruolo critico dei riempitivi in PTFE
Il "PTFE" nel nome del paraolio è solo il polimero di base. Le vere prestazioni derivano dai riempitivi miscelati al suo interno. La scelta del riempitivo è importante quanto il design del labbro.
PTFE Vergine
Il PTFE vergine non riempito è utilizzato per applicazioni meno impegnative a basse velocità. Sebbene abbia un'eccellente resistenza chimica, ha una minore resistenza all'usura rispetto ai gradi riempiti.
PTFE Caricato con Vetro
L'aggiunta di fibre di vetro aumenta significativamente la resistenza e la durabilità del paraolio. È una scelta comune e versatile per molte applicazioni industriali.
PTFE Caricato con Carbonio
Il carbonio fornisce un'eccellente resistenza all'usura e una buona conduttività termica, che aiuta a dissipare il calore dal punto di tenuta. Ciò lo rende ideale per applicazioni ad alta velocità o a secco in cui il calore generato dall'attrito può essere un problema.
PTFE Caricato con MoS₂ (Disolfuro di Molibdeno)
Il MoS₂ agisce come un lubrificante solido, riducendo l'attrito di funzionamento del paraolio. Viene spesso combinato con altri riempitivi, come vetro o carbonio, per migliorare le prestazioni in condizioni di lavoro gravoso, a secco o scarsamente lubrificate.
Comprendere i compromessi e le considerazioni
La selezione di un paraolio implica più che la semplice corrispondenza di un nome a un'applicazione. È necessario considerare l'interazione di diversi fattori per evitare guasti prematuri e garantire un funzionamento affidabile.
Lubrificazione vs. Funzionamento a Secco
Sebbene molti paraoli in PTFE siano utilizzati in ambienti lubrificati, le loro proprietà di basso attrito li rendono uno dei pochi tipi di paraoli che possono funzionare bene in applicazioni a funzionamento a secco. Per questo, un composto riempito con carbonio o MoS₂ è quasi sempre necessario per gestire il calore e l'usura.
Produzione per Volume
L'alloggiamento metallico del paraolio può essere prodotto in due modi. Per prototipi o produzione a basso volume, i gusci sono spesso lavorati (machined), evitando costi di utensili elevati. Per la produzione ad alto volume, vengono utilizzati gusci pressati (pressed) per ridurre significativamente il costo unitario.
Caratteristiche Idrodinamiche
Per prestazioni migliorate, alcuni labbri in PTFE sono progettati con caratteristiche idrodinamiche. Si tratta di sottili motivi sulla superficie del labbro che pompano attivamente il lubrificante nel sistema mentre l'albero ruota, migliorando l'efficienza della tenuta e riducendo l'usura.
Scegliere il paraolio giusto per la vostra applicazione
La vostra scelta deve essere guidata dal vostro obiettivo operativo primario. Analizzate le esigenze del vostro sistema e date loro la priorità di conseguenza.
- Se la vostra attenzione principale è la tenuta standard lubrificata a bassa pressione: un paraolio a labbro singolo con un composto di PTFE caricato con vetro è un punto di partenza affidabile ed economico.
- Se la vostra attenzione principale è operare in un ambiente ad alta pressione: una configurazione a labbro tandem è specificamente progettata per gestire il carico maggiore e fornire ridondanza di tenuta.
- Se la vostra attenzione principale è proteggervi da sporco e detriti esterni: un paraolio a doppio labbro fornisce il labbro di esclusione necessario per proteggere la superficie di tenuta primaria.
- Se la vostra attenzione principale sono le alte velocità o le potenziali condizioni di funzionamento a secco: un composto di PTFE caricato con carbonio o MoS₂ è essenziale per gestire l'attrito e dissipare efficacemente il calore.
- Se la vostra attenzione principale è separare due fluidi diversi: un paraolio a labbro contrapposto è la configurazione corretta per creare una barriera efficace tra i mezzi.
In definitiva, un approccio sistematico alla scelta sia della configurazione del paraolio che del composto materiale è la chiave per ottenere prestazioni a tenuta stagna e durature.
Tabella Riassuntiva:
| Tipo di Paraolio | Funzione Primaria | Applicazione Ideale |
|---|---|---|
| Labbro Singolo | Trattenere il lubrificante | Sistemi standard a bassa pressione |
| Doppio Labbro | Escludere i contaminanti | Ambienti con polvere o umidità |
| Labbro Tandem | Gestire alta pressione | Sistemi critici ad alta pressione |
| Labbro Contrapposto | Separare due mezzi | Applicazioni con fluidi diversi su ciascun lato |
Ottieni una Soluzione Personalizzata di Paraoli in PTFE da KINTEK
Scegliere il paraolio rotante in PTFE giusto è fondamentale per le prestazioni e la longevità delle vostre attrezzature. Il paraolio ottimale bilancia il design del labbro e il composto materiale per resistere alla vostra specifica pressione, temperatura, velocità e ambiente chimico.
KINTEK è specializzata nella produzione di componenti di precisione in PTFE, inclusi paraoli, rivestimenti e vetreria da laboratorio, per i settori dei semiconduttori, medico, di laboratorio e industriale. Diamo priorità alla produzione di precisione e offriamo fabbricazione personalizzata da prototipi a ordini ad alto volume, assicurandovi un paraolio progettato per la vostra esatta applicazione.
Lasciate che vi aiutiamo a ottenere un funzionamento affidabile e a tenuta stagna. Contattate oggi i nostri esperti per discutere le vostre esigenze e ottenere una soluzione su misura per le vostre necessità.

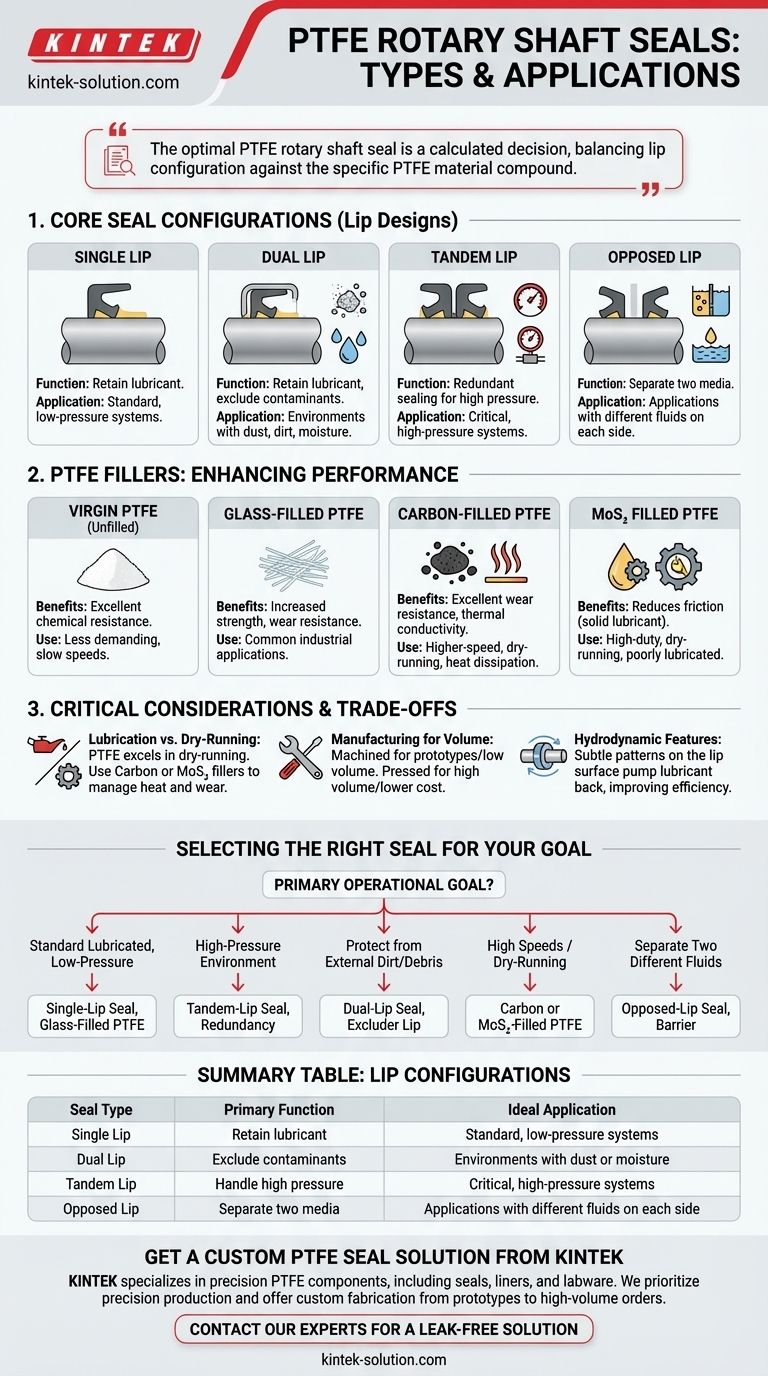

Guida Visiva
