In sintesi, una valvola a farfalla in PTFE perde tipicamente a causa di uno dei tre cedimenti principali. Il problema è quasi sempre una tenuta compromessa dovuta a una sede in PTFE danneggiata, danni fisici ai componenti centrali della valvola come il disco o il corpo, o un'installazione errata che provoca una cattiva connessione della flangia.
L'intuizione fondamentale è che le perdite sono raramente spontanee. Sono sintomi di una discrepanza più profonda tra le specifiche di progettazione della valvola e la sua realtà operativa, o il risultato diretto di pratiche di installazione e manutenzione improprie.
Diagnosi delle Cause Principali delle Perdite
Per risolvere efficacemente una perdita, devi prima identificare il punto specifico di cedimento. La causa ricade quasi sempre in una delle tre categorie meccaniche.
Punto di Cedimento 1: La Sede e le Tenute in PTFE
La sede in PTFE è il punto di cedimento più comune. È il componente morbido responsabile della creazione della tenuta a tenuta stagna contro il disco metallico.
L'usura dovuta al ciclo di funzionamento ripetuto è una causa naturale, ma un cedimento prematuro è spesso dovuto ad attacco chimico o danni fisici causati da fluidi abrasivi nella tubazione.
Punto di Cedimento 2: Il Corpo Valvola e il Disco
Sebbene meno comune, il danno ai componenti strutturali della valvola può creare una via di fuga.
Una crepa nel corpo valvola o un disco valvola deformato o rigato impedisce alla sede di sigillare correttamente. Questo tipo di danno è spesso causato dal superamento della pressione nominale della valvola o da significativi eventi di colpo d'ariete.
Punto di Cedimento 3: La Connessione della Flangia
Una perdita potrebbe non originarsi dal meccanismo di tenuta interno della valvola, ma dalla connessione alle flange del tubo.
Questo è quasi sempre un errore di installazione. Bulloni allentati o l'applicazione errata della coppia di serraggio durante l'installazione possono creare una tenuta non uniforme, consentendo al fluido di fuoriuscire esternamente.
Perché si Verificano Questi Cedimenti: Uno Sguardo Più Approfondito
Comprendere il cedimento meccanico è solo metà della battaglia. La domanda più importante è perché si è verificato quel cedimento. La causa principale di solito risale alla selezione iniziale e all'installazione della valvola.
Discrepanza nella Compatibilità dei Materiali
Sebbene il PTFE sia noto per la sua eccellente resistenza chimica, non è invincibile.
La scelta di una valvola senza verificare la compatibilità completa dei materiali con il fluido di processo, inclusi eventuali agenti di pulizia, può causare il degrado, il rigonfiamento o l'infragilimento della sede in PTFE nel tempo.
Superamento dei Limiti Operativi
Ogni valvola ha una classificazione di pressione e temperatura definita. L'operatività al di fuori di questi limiti esercita uno stress immenso sull'intero assieme.
Una pressione eccessiva può deformare il disco, danneggiare le tenute dello stelo o persino crepare il corpo valvola, portando a un cedimento catastrofico.
Dimensionamento e Installazione Errati
Una valvola deve avere la dimensione corretta per il sistema di tubazioni. Una valvola dimensionata in modo errato può creare problemi di flusso e sottoporre a stress eccessivo i suoi componenti e le sue connessioni.
Inoltre, pratiche di installazione scadenti, in particolare la mancata osservanza degli schemi di serraggio dei bulloni e dei valori di coppia specificati, sono una delle principali cause di perdite dalle flange.
Comprendere i Compromessi del PTFE
La scelta di una valvola foderata in PTFE è una decisione ingegneristica deliberata con benefici e limitazioni specifici che influenzano direttamente la sua vulnerabilità alle perdite.
Vantaggio: Resistenza Chimica Superiore
La ragione principale per scegliere una valvola in PTFE è la sua capacità di gestire un'ampia gamma di fluidi corrosivi e aggressivi che distruggerebbero altri elastomeri.
Limitazione: Suscettibilità allo "Scorrimento" (Creep)
Il PTFE è un materiale relativamente morbido che può essere soggetto a flusso a freddo, o "creep". Nel tempo, sotto la pressione costante del disco, il materiale della sede può deformarsi lentamente, compromettendo potenzialmente la tenuta. Ecco perché una corretta installazione ed evitare una coppia di serraggio eccessiva sono fondamentali.
Limitazione: Espansione Termica
Il PTFE ha un coefficiente di espansione termica superiore rispetto al corpo metallico che lo circonda. Nei sistemi con significative fluttuazioni di temperatura, questo può causare l'allentamento o il serraggio della tenuta, creando potenzialmente una via di fuga se non tenuto in considerazione nel progetto della valvola.
Come Prevenire e Affrontare le Perdite delle Valvole
Concentrandosi sulle cause principali, è possibile passare da un approccio reattivo a uno proattivo per garantire l'integrità del sistema.
- Se il tuo obiettivo principale è selezionare una nuova valvola: Esamina attentamente i requisiti chimici, di pressione e di temperatura dell'applicazione per garantire una corrispondenza perfetta con le specifiche della valvola.
- Se il tuo obiettivo principale è la manutenzione di una valvola esistente: Implementa e fai rispettare protocolli di installazione rigorosi, in particolare per quanto riguarda le procedure di coppia dei bulloni, ed esegui ispezioni visive regolari per i primi segni di usura o perdite esterne.
- Se stai attualmente risolvendo una perdita: Controlla sistematicamente prima i bulloni della flangia per la coppia corretta, quindi ispeziona il corpo valvola per danni visibili prima di pianificare uno spegnimento per ispezionare la sede e il disco interni.
Trattando la valvola come un componente ingegnerizzato con limiti operativi specifici, è possibile ridurre drasticamente la probabilità di perdite e garantire prestazioni affidabili.
Tabella Riassuntiva:
| Punto di Cedimento | Causa Principale | Sintomo Tipico |
|---|---|---|
| Sede e Tenute in PTFE | Attacco chimico, fluidi abrasivi, usura | Perdita interna oltre il disco della valvola |
| Corpo Valvola e Disco | Sovrapressione, colpo d'ariete, danno fisico | Corpo incrinato o disco deformato/rigato |
| Connessione Flangia | Coppia di serraggio errata, bulloni allentati | Perdita esterna alla connessione del tubo |
Ferma le perdite delle valvole in PTFE prima che inizino.
In KINTEK, comprendiamo che una perdita è più di un inconveniente: è un segno di discrepanza tra la tua valvola e la sua applicazione. Per oltre [X] anni, abbiamo collaborato con clienti nei settori dei semiconduttori, medico e industriale per fornire componenti in PTFE progettati con precisione che resistono ai vostri processi più esigenti.
Non vendiamo solo valvole; forniamo soluzioni. I nostri esperti lavoreranno con voi per:
- Specificare la valvola giusta in base ai vostri esatti requisiti chimici, di pressione e di temperatura.
- Fornire fabbricazione personalizzata per applicazioni uniche, dai prototipi agli ordini ad alto volume.
- Garantire prestazioni affidabili con componenti prodotti secondo i più alti standard di precisione.
Assicura l'integrità del tuo sistema. Contatta oggi il nostro team di ingegneri per una consulenza sulle tue esigenze di componenti in PTFE.

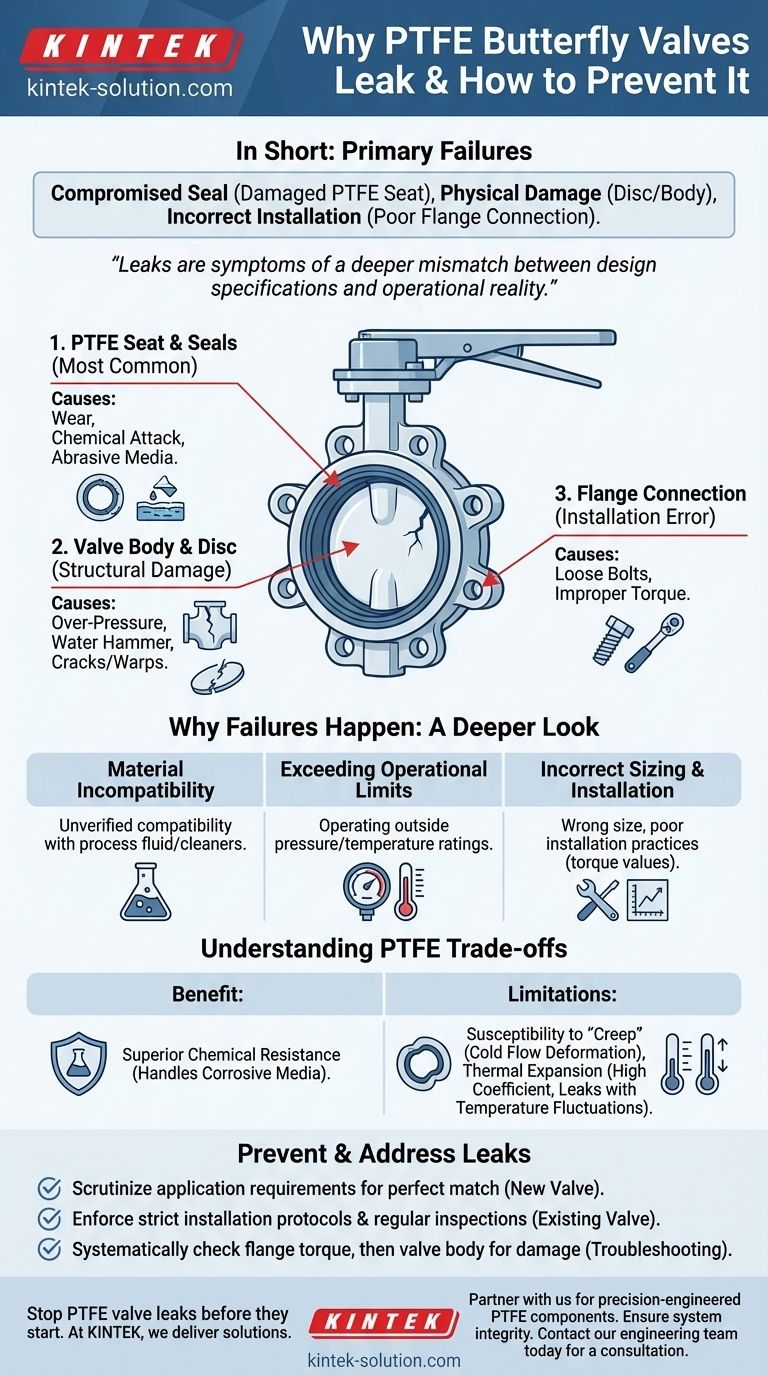

Guida Visiva
