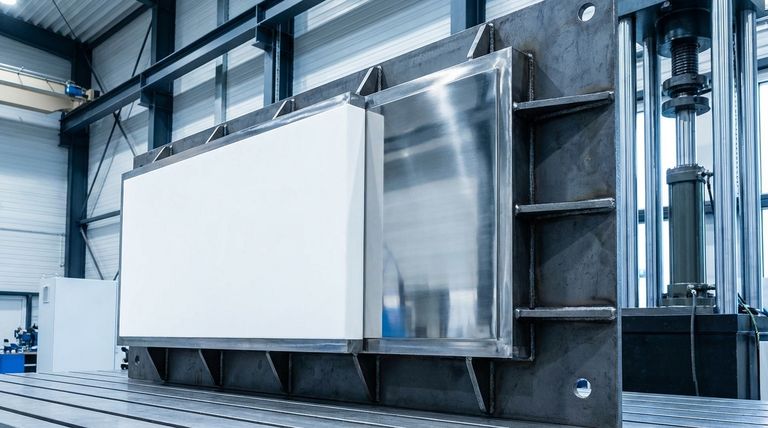

Nel suo nucleo, un cuscinetto a scorrimento in PTFE è un sistema ingegnerizzato composto da due superfici di scorrimento principali: una piastra in PTFE (Politetrafluoroetilene) e una piastra in acciaio inossidabile altamente lucidato. Queste sono abbinate a piastre di supporto strutturali che forniscono la resistenza e la stabilità necessarie per gestire carichi significativi, creando un assemblaggio che consente un movimento quasi privo di attrito.
L'intuizione fondamentale è che un cuscinetto in PTFE non è solo un pezzo di plastica; è un assemblaggio multi-componente in cui il PTFE fornisce la superficie a basso attrito, l'acciaio inossidabile offre una contro-superficie durevole e le piastre di supporto in acciaio garantiscono l'integrità strutturale richiesta per le applicazioni ad alto carico.
Decostruire l'Assemblaggio del Cuscinetto
Per comprendere come funzionano questi cuscinetti, dobbiamo esaminare il ruolo specifico di ciascun componente. L'assemblaggio è tipicamente diviso in un elemento superiore e uno inferiore che si muovono l'uno rispetto all'altro.
L'Interfaccia di Scorrimento: PTFE e Acciaio Inossidabile
Questo è il cuore del cuscinetto. La combinazione di PTFE che scorre contro acciaio inossidabile lucidato produce uno dei coefficienti di attrito più bassi tra due materiali solidi qualsiasi. Ciò consente a strutture massive di muoversi o espandersi con una resistenza minima.
L'Elemento Inferiore: Il Pad in PTFE
L'elemento inferiore è costituito dal foglio di PTFE stesso. Poiché il PTFE è un materiale relativamente morbido, richiede una base di supporto rigida. È tipicamente incollato in una tasca incassata all'interno di una più spessa piastra di supporto in acciaio dolce, che gli impedisce di deformarsi o spostarsi sotto pressione estrema.
L'Elemento Superiore: La Piastra in Acciaio Inossidabile
L'elemento superiore presenta la piastra in acciaio inossidabile lucidato. Questo sottile foglio di acciaio inossidabile fornisce la superficie dura, liscia e resistente alla corrosione contro cui il PTFE può scorrere. È tipicamente saldato a punti alla propria piastra di supporto in acciaio dolce per stabilità a lungo termine e supporto strutturale.
Componenti Ausiliari per le Prestazioni
Gli assemblaggi più complessi possono includere parti aggiuntive. Un pad di gomma ammortizzante può essere incorporato per l'assorbimento degli urti e l'attenuazione delle vibrazioni. I coperchi antipolvere sono spesso utilizzati per proteggere le superfici di scorrimento dai detriti, che altrimenti potrebbero comprometterne le prestazioni e causare danni.
Perché Questa Specifica Combinazione di Materiali?
La selezione di questi materiali è una scelta ingegneristica deliberata guidata dalle loro proprietà uniche e complementari. Ogni materiale risolve una parte specifica del problema generale.
Le Proprietà Ineguagliabili del PTFE
Il PTFE è l'abilitatore chiave della funzione del cuscinetto. Possiede una combinazione straordinaria di caratteristiche:
- Attrito Estremamente Basso: Spesso paragonato al ghiaccio bagnato su ghiaccio bagnato, consente uno scorrimento senza sforzo.
- Inerzia Chimica: È altamente resistente a quasi tutte le sostanze chimiche industriali, acidi e solventi.
- Ampio Intervallo di Temperatura: Rimane efficace a temperature da -196°C a +260°C (-321°F a +500°F).
- Idrofobico: Non assorbe acqua, garantendo prestazioni costanti in qualsiasi condizione atmosferica.
Il Ruolo dell'Acciaio Inossidabile Lucidato
Sebbene il PTFE sia la star, ha bisogno di un partner adatto. L'acciaio inossidabile lucidato è la contro-superficie ideale perché è:
- Durevole e Duro: Resiste a graffi e incisioni, mantenendo una superficie liscia per il PTFE.
- Resistente alla Corrosione: Non arrugginisce né si degrada se esposto all'umidità e agli agenti atmosferici.
La Necessità dell'Acciaio Strutturale
Le piastre di supporto in acciaio dolce forniscono la forza bruta. Sono responsabili del trasferimento degli immensi carichi dalla struttura (come un ponte o un edificio) attraverso l'assemblaggio del cuscinetto e nelle fondamenta, consentendo al contempo all'interfaccia a basso attrito di svolgere il suo lavoro.
Comprendere i Compromessi e i Limiti
Sebbene altamente efficace, questo design non è privo di sfide. Comprenderle è fondamentale per un'implementazione di successo.
Scarse Caratteristiche di Adesione
Una delle sfide più significative del PTFE è che è notoriamente difficile da incollare ad altri materiali: la sua qualità antiaderente gioca contro di esso in questo caso. Questo è il motivo per cui le soluzioni meccaniche, come l'incasso del PTFE in una tasca lavorata con precisione nella piastra di supporto, sono essenziali per una connessione affidabile.
Suscettibilità ai Detriti
L'attrito estremamente basso tra le piastre può essere compromesso se sporco, sabbia o altre particelle abrasive si insinuano tra di esse. Ciò può graffiare le superfici e impedire il movimento. Per questo motivo, proteggere il cuscinetto con coperchi antipolvere o guarnizioni è fondamentale in molte applicazioni.
Gestione dei Carichi di Compressione
Il PTFE non è un materiale strutturale e può deformarsi (un processo noto come "scorrimento") sotto pressione elevata e sostenuta. La progettazione delle piastre di supporto in acciaio è cruciale per contenere il PTFE e distribuire il carico uniformemente per prevenirlo.
Fare la Scelta Giusta per la Tua Applicazione
La selezione e la progettazione di un assemblaggio di cuscinetti in PTFE dipendono interamente dall'obiettivo principale del progetto.
- Se il tuo obiettivo principale è accomodare l'espansione termica: La qualità del PTFE e la fine lucidatura della piastra in acciaio inossidabile sono fondamentali per garantire un movimento fluido e ripetibile.
- Se il tuo obiettivo principale è sostenere un peso estremo: Lo spessore, il grado e la saldatura delle piastre di supporto in acciaio dolce sono i fattori più critici per garantire l'integrità strutturale.
- Se il tuo obiettivo principale è la longevità in un ambiente ostile: Dai priorità all'acciaio inossidabile di alta qualità per la resistenza alla corrosione e includi robusti coperchi antipolvere per proteggere le superfici di scorrimento.
In definitiva, l'efficacia di un cuscinetto in PTFE risiede nel modo in cui i suoi singoli componenti lavorano insieme come un sistema unificato per risolvere una specifica sfida ingegneristica.
Tabella Riassuntiva:
| Componente | Materiale Principale | Funzione Chiave |
|---|---|---|
| Superficie di Scorrimento | Foglio di PTFE | Fornisce un'interfaccia a frizione estremamente bassa |
| Superficie di Contatto | Acciaio Inossidabile Lucidato | Offre un partner di scorrimento duro, liscio e durevole |
| Supporto Strutturale | Piastre di Supporto in Acciaio Dolce | Fornisce resistenza e stabilità per gestire carichi elevati |
| Aggiunta Opzionale | Pad in Gomma / Coperchio Antipolvere | Aggiunge smorzamento delle vibrazioni o protegge dai detriti |
Hai bisogno di un componente per cuscinetti in PTFE affidabile per il tuo progetto?
In KINTEK, siamo specializzati nella produzione di precisione di componenti in PTFE, inclusi i sigilli critici, i rivestimenti e le parti fabbricate su misura che costituiscono il nucleo dei cuscinetti a scorrimento ad alte prestazioni. Sia che tu richieda prototipi o ordini ad alto volume per i settori dei semiconduttori, medico, di laboratorio o industriale, la nostra esperienza garantisce che i tuoi componenti soddisfino gli standard esigenti per basso attrito, resistenza chimica e integrità strutturale.
Contatta oggi il nostro team di ingegneri per discutere le tue esigenze specifiche e ottenere un preventivo.

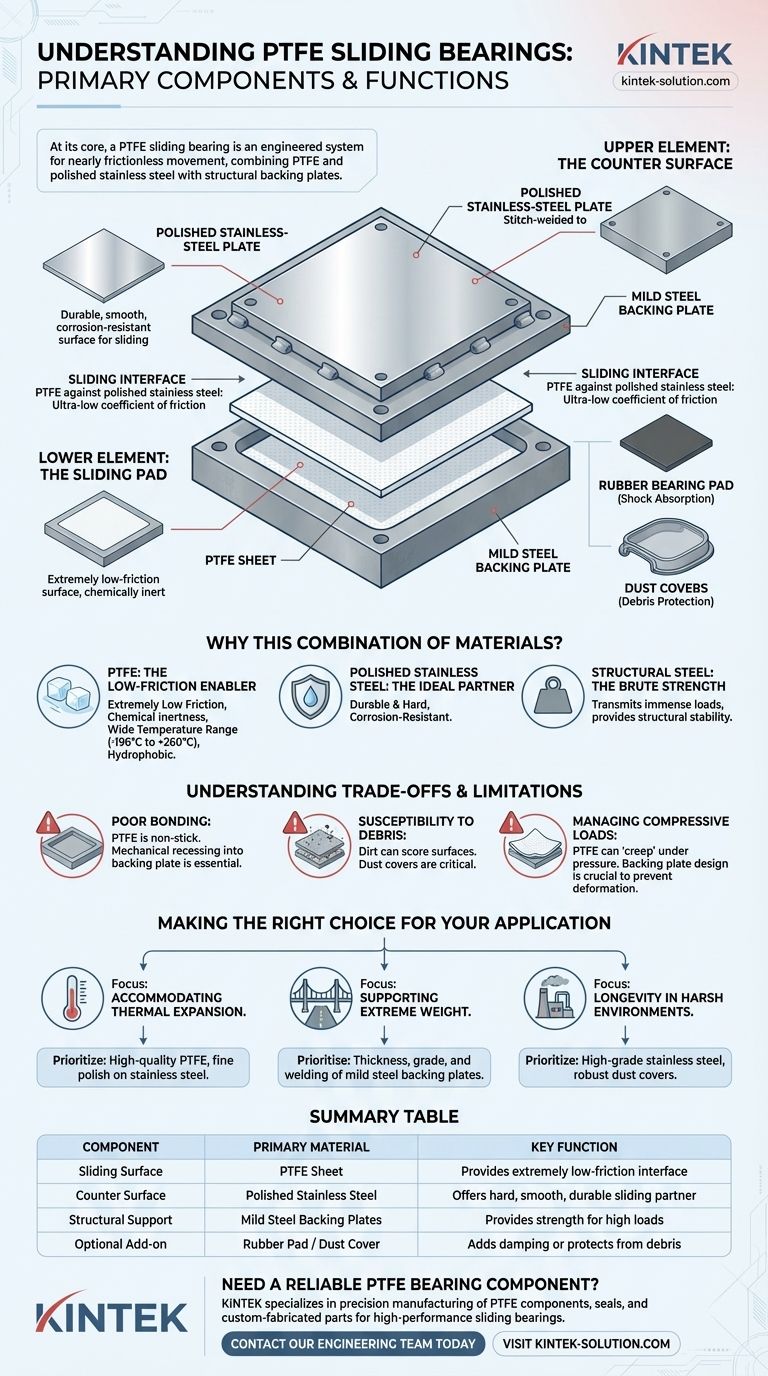

Guida Visiva
