La scelta tra anelli di supporto in PEEK e PTFE è una funzione diretta della pressione operativa, della temperatura e dell'ambiente chimico della vostra applicazione. Il PEEK (Polietereterchetone) è la scelta definitiva per sistemi ad alta pressione e alta temperatura dove la resistenza meccanica è fondamentale. Al contrario, il PTFE (Politetrafluoroetilene) eccelle nelle applicazioni che richiedono un'ampia resistenza chimica, basso attrito o prestazioni a temperature criogeniche.
L'unico scopo di un anello di supporto è prevenire l'estrusione dell'O-ring sotto pressione. Pertanto, la decisione tra PEEK e PTFE è un compromesso tra la superiore rigidità strutturale del PEEK contro l'alta pressione e le proprietà di inerzia chimica e basso attrito senza pari del PTFE.
La Funzione Principale: Prevenire l'Estrusione della Tenuta
Prima di confrontare i materiali, è fondamentale comprendere il ruolo di un anello di supporto. In un'applicazione di tenuta ad alta pressione, l'O-ring viene spinto contro il lato a bassa pressione dell'alloggiamento.
Se lo spazio tra l'elemento mobile e quello fisso (il "gap di estrusione") è troppo grande, la pressione può forzare, o estrudere, il materiale dell'O-ring in questo spazio. Ciò danneggia l'O-ring, causando perdite e un eventuale cedimento della tenuta. Un anello di supporto è un anello rigido e resistente installato sul lato a bassa pressione dell'O-ring per bloccare fisicamente questo spazio e prevenire l'estrusione.
Valutazione del PEEK per Sistemi ad Alta Energia
Il PEEK è un termoplastico semicristallino avanzato noto per le sue eccezionali proprietà meccaniche. È il materiale di scelta quando la sfida principale è gestire forze fisiche estreme.
Resistenza e Rigidità Ineguagliabili
Il PEEK ha una resistenza alla trazione e rigidità molto elevate. Questa rigidità fa sì che non si deformi o fluisca sotto intensa pressione, fornendo una barriera robusta che sostiene in modo affidabile l'O-ring. Ciò lo rende ideale per sistemi idraulici e valvole ad alta pressione che operano oltre i 1.500 PSI (10,3 MPa).
Prestazioni Superiori ad Alte Temperature
Il PEEK mantiene la sua resistenza e stabilità dimensionale a temperature di esercizio continuo fino a 480°F (250°C). Ciò lo rende essenziale per applicazioni aerospaziali, motori automobilistici e attrezzature petrolifere e del gas in fondo pozzo dove le alte temperature sono comuni.
Eccellente Resistenza all'Usura
Nelle applicazioni dinamiche in cui un albero o un pistone è in movimento, il PEEK mostra una resistenza eccezionale all'usura e all'abrasione. Ciò garantisce una lunga durata nei macchinari ad alto ciclo.
Sfruttare il PTFE per Applicazioni Chimiche e a Basso Attrito
Il PTFE è un fluoropolimero famoso per le sue proprietà antiaderenti e la sua inerzia chimica. È la scelta predefinita quando l'ambiente, non solo la pressione, è la preoccupazione principale.
Inerzia Chimica Ineguagliabile
Il PTFE è resistente a quasi tutti i prodotti chimici e solventi industriali. Ciò lo rende l'unica opzione praticabile per i sistemi di tenuta nell'industria della lavorazione chimica o in qualsiasi applicazione che coinvolga mezzi aggressivi che degraderebbero altri polimeri.
Coefficiente di Attrito Estremamente Basso
Il PTFE ha uno dei coefficienti di attrito più bassi di qualsiasi materiale solido. Nelle tenute dinamiche, ciò riduce l'energia richiesta per il movimento (attrito di distacco) e previene il movimento scattoso "stick-slip" che può causare vibrazioni e usura.
Ampio Intervallo di Temperatura Operativa
Mentre il PEEK eccelle ad alte temperature, il vantaggio del PTFE è la sua incredibile gamma. Rimane flessibile e funzionale nelle applicazioni criogeniche fino a -328°F (-200°C), dove materiali come il PEEK diventerebbero fragili.
Comprendere i Compromessi e i Limiti
Una scelta obiettiva richiede la comprensione dei punti deboli di ciascun materiale. Scegliere quello sbagliato può portare a un cedimento prematuro.
Il Principale Punto Debole del PEEK
Il limite principale del PEEK è la sua mancanza di resistenza a determinati prodotti chimici aggressivi, come acidi solforico e nitrico concentrati. Sebbene la sua resistenza chimica sia generalmente molto buona, non è così universalmente inerte come il PTFE. È anche un materiale più costoso.
Il Principale Punto Debole del PTFE: Il Creep
Lo svantaggio più significativo del PTFE è la sua suscettibilità al creep, noto anche come scorrimento a freddo. Sotto pressione sostenuta e temperatura elevata, il PTFE può deformarsi lentamente e fluire nello spazio di estrusione stesso, compromettendo la sua funzione di anello di supporto. Questo è il motivo per cui il PTFE vergine generalmente non è raccomandato per applicazioni statiche ad altissima pressione dove il PEEK è più adatto.
Fare la Scelta Giusta per la Vostra Applicazione
Utilizza il requisito più esigente del tuo sistema come fattore decisionale.
- Se la vostra attenzione principale è la pressione estrema (>1.500 PSI) e l'alta temperatura: Scegliete PEEK per la sua resistenza superiore e la resistenza all'estrusione e al creep.
- Se la vostra attenzione principale è la compatibilità chimica o il basso attrito: Selezionate PTFE per la sua inerzia quasi universale e l'attrito superficiale eccezionalmente basso.
- Se la vostra attenzione principale è un'applicazione dinamica ad alto ciclo: Il PEEK è spesso preferito per la sua resistenza all'usura, ma valutate il PTFE se la minimizzazione dell'attrito è la preoccupazione dominante.
- Se la vostra attenzione principale è un ambiente a bassa temperatura o criogenico: Il PTFE è l'unica scelta adatta tra i due materiali.
Abbinando la forza principale del materiale alla sfida più grande del vostro sistema, assicurate prestazioni e affidabilità ottimali della tenuta.
Tabella Riassuntiva:
| Criterio | Scegliere PEEK Quando... | Scegliere PTFE Quando... |
|---|---|---|
| Pressione Operativa | L'alta pressione (>1.500 PSI / 10,3 MPa) è la preoccupazione principale. | La pressione è moderata; la resistenza chimica o il basso attrito sono fondamentali. |
| Temperatura | Applicazioni ad alta temperatura (fino a 480°F / 250°C). | Temperature criogeniche o moderate, specialmente sotto -328°F / -200°C. |
| Ambiente Chimico | Una buona resistenza chimica generale è sufficiente. | È richiesta un'inerzia chimica ineguagliabile per mezzi aggressivi. |
| Stress Meccanico | Sono necessarie resistenza, rigidità e resistenza all'usura superiori. | Le proprietà di basso attrito e antiaderenti sono la priorità. |
| Punto Debole Principale | Resistenza limitata ad alcuni acidi forti; costo più elevato. | Suscettibile al creep (scorrimento a freddo) sotto pressione/calore elevati e sostenuti. |
Garantire Prestazioni Ottimali della Tenuta con Componenti PTFE Progettati con Precisione
La selezione del materiale corretto per l'anello di supporto è fondamentale per prevenire il cedimento dell'O-ring. In KINTEK, siamo specializzati nella fabbricazione su misura di componenti PTFE ad alte prestazioni, inclusi tenute, rivestimenti e vetreria da laboratorio, per le applicazioni più esigenti nei settori dei semiconduttori, medicale, di laboratorio e industriale.
Comprendiamo i compromessi precisi tra materiali come PEEK e PTFE. La nostra esperienza assicura che otterrete un componente che offre:
- Resistenza Chimica Superiore: Resistere a mezzi aggressivi.
- Prestazioni Eccezionali: Da temperature criogeniche ad ambienti ad alta pressione.
- Affidabilità a Lungo Termine: Prodotto con precisione per prevenire l'estrusione e prolungare la durata della tenuta.
Sia che abbiate bisogno di un prototipo personalizzato o di un ordine ad alto volume, diamo priorità alla produzione di precisione per soddisfare le vostre specifiche esatte.
Pronti a risolvere la vostra sfida di tenuta? Contattate i nostri esperti oggi stesso per discutere la vostra applicazione e ricevere una soluzione personalizzata.

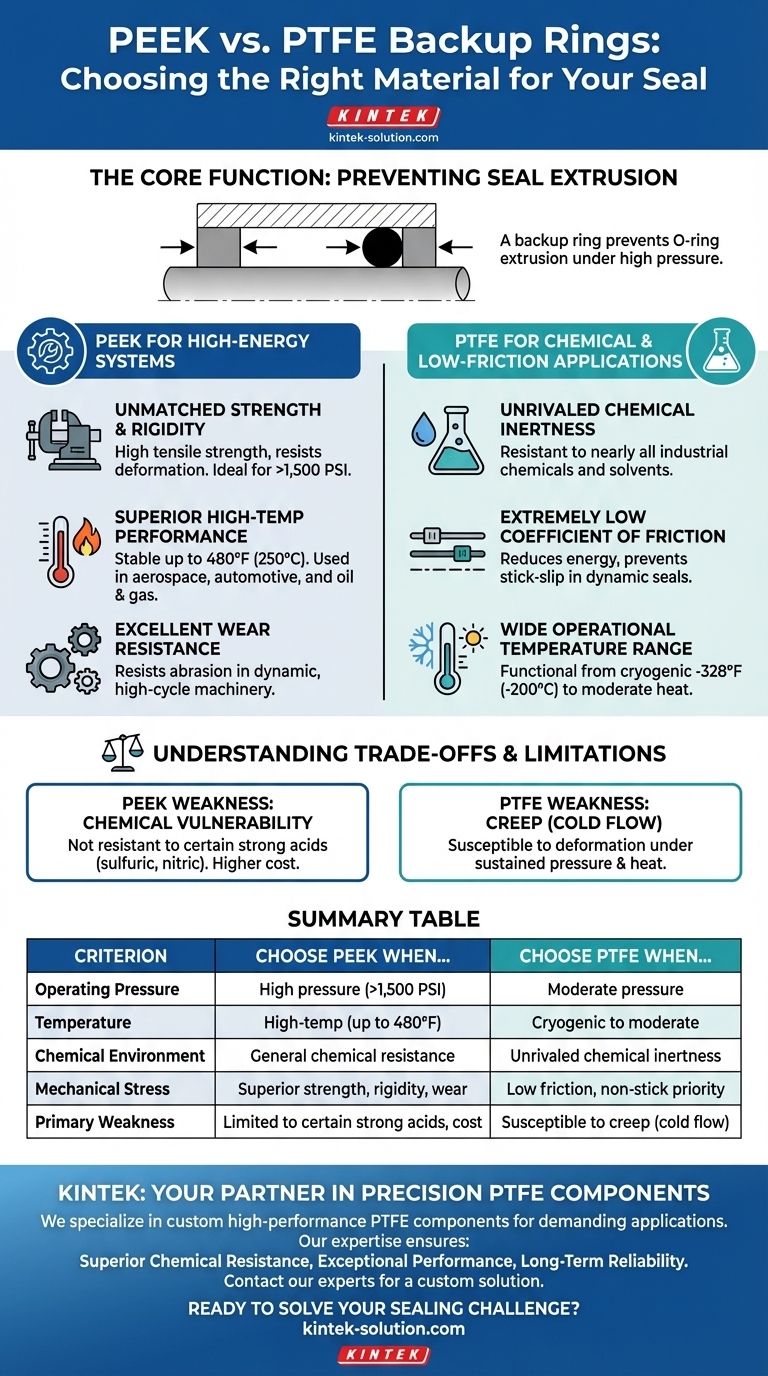

Guida Visiva
