In ambienti ad alta pressione, le guarnizioni in PTFE energizzate a molla si comportano eccezionalmente bene. Il loro design unico sfrutta la pressione del sistema per creare una tenuta più efficace, garantendo affidabilità dove molti altri tipi di guarnizioni fallirebbero. La molla interna fornisce una forza di assestamento iniziale, che viene poi amplificata dalla pressione del processo che agisce sul profilo della guarnizione.
Il principio fondamentale è che una guarnizione in PTFE energizzata a molla utilizza la pressione del sistema a suo vantaggio. Invece di contrastare la pressione, il design della guarnizione la sfrutta per aumentare la forza di tenuta contro le superfici di accoppiamento, rendendola più efficace all'aumentare della pressione.
Il Meccanismo di Tenuta a Doppia Azione
Per comprendere la loro capacità di gestire alte pressioni, è necessario osservare le due forze distinte che creano la tenuta: la forza meccanica della molla e la forza idraulica della pressione del sistema stessa.
Il Ruolo dell'Energizzatore a Molla
La molla metallica è il cuore della versatilità della guarnizione. Fornisce una forza meccanica costante ed elastica che preme le labbra di tenuta in PTFE contro l'hardware.
Questa forza iniziale è fondamentale per garantire una tenuta affidabile a basse pressioni o in vuoto. Compensa inoltre le lievi variazioni dimensionali causate da fluttuazioni di temperatura, disallineamento dell'hardware o usura naturale della guarnizione nel tempo.
Come la Pressione del Sistema Migliora la Tenuta
Il vero vantaggio nelle situazioni di alta pressione deriva dal profilo a "U" o a "V" della guarnizione. Quando la guarnizione è esposta alla pressione del sistema, il fluido o il gas entra nella cavità della forma a "U".
Questa pressione agisce quindi uniformemente sull'interno della guarnizione, spingendo le labbra di tenuta verso l'esterno con una forza significativa. Questa forza è direttamente proporzionale alla pressione del sistema, il che significa che maggiore è la pressione, più stretta è la tenuta.
Vantaggi Chiave delle Prestazioni Oltre la Pressione
Sebbene la gestione della pressione sia una caratteristica primaria, queste guarnizioni offrono una combinazione di proprietà che le rende adatte per le applicazioni più impegnative.
Resistenza Estrema a Temperatura e Agenti Chimici
Il PTFE è un polimero altamente inerte. Ciò conferisce alle guarnizioni una compatibilità superiore con una vasta gamma di sostanze chimiche, inclusi acidi aggressivi, basi e solventi dove gli elastomeri tradizionali si degraderebbero rapidamente.
Mantengono inoltre le loro proprietà in un intervallo di temperature eccezionalmente ampio, funzionando in modo affidabile dalle condizioni criogeniche fino a temperature superiori a 500°F (260°C).
Basso Attrito e Lunga Durata
Il PTFE ha uno dei coefficienti di attrito più bassi di qualsiasi materiale solido. Ciò riduce al minimo il calore da attrito e l'usura, diminuendo la perdita di energia e prolungando la vita operativa sia della guarnizione che dell'hardware di accoppiamento.
Inoltre, a differenza di molti elastomeri, le guarnizioni in PTFE sono altamente resistenti al cedimento per compressione (compression set), il che significa che non si deformano permanentemente sotto carico e mantengono la loro forza di tenuta per lunghi periodi.
Adattabilità in Condizioni Dinamiche
La combinazione della giacca flessibile in PTFE e della molla elastica consente alla guarnizione di adattarsi a condizioni in rapida evoluzione. Questo le rende ideali per apparecchiature come pompe industriali o motori dove pressione e temperatura possono fluttuare in modo significativo.
Comprendere i Compromessi e le Considerazioni
Nessuna soluzione di tenuta è perfetta per ogni scenario. Per prendere una decisione informata, è necessario essere consapevoli dei potenziali limiti.
La Selezione del Materiale è Critica
Il termine "PTFE" si riferisce a una famiglia di materiali. Le prestazioni della guarnizione dipendono fortemente dal composto specifico di PTFE (ad esempio, riempito con carbonio, vetro o altri polimeri) e dal tipo di energizzatore a molla utilizzato (ad esempio, molla a V, spirale inclinata). Una specifica errata può portare a un guasto prematuro.
Sensibilità all'Installazione
Le stesse caratteristiche che rendono efficace la guarnizione possono anche renderla sensibile all'installazione. È necessario prestare attenzione per evitare di graffiare o intaccare le labbra di tenuta in PTFE, poiché qualsiasi danno può creare un potenziale percorso di perdita, specialmente sotto alta pressione.
Potenziale di Usura dell'Hardware
Sebbene il PTFE abbia un basso attrito, le elevate forze di tenuta generate sotto pressione estrema possono accelerare l'usura sui materiali più morbidi dell'albero o dell'alesaggio su milioni di cicli. La finitura superficiale e la durezza corrette dell'hardware sono considerazioni critiche per garantire la longevità del sistema.
Fare la Scelta Giusta per la Tua Applicazione
In definitiva, la decisione dipende dalle esigenze specifiche del tuo ambiente operativo.
- Se la tua priorità principale è l'affidabilità in condizioni di pressione estrema e dinamiche: una guarnizione energizzata a molla è un candidato primario grazie al suo design assistito dalla pressione e alla capacità di compensare le condizioni mutevoli.
- Se la tua priorità principale è sigillare sostanze chimiche aggressive o operare a temperature estreme: le proprietà del materiale del PTFE rendono queste guarnizioni una delle scelte più robuste disponibili, superando di gran lunga la maggior parte degli elastomeri.
- Se la tua priorità principale è minimizzare l'attrito in un sistema ad alta pressione: la natura a basso attrito del PTFE è un grande vantaggio, ma abbinala sempre a un hardware specificato correttamente per gestire l'usura a lungo termine.
Comprendendo come queste guarnizioni utilizzano la pressione del sistema per creare una tenuta più robusta, puoi specificarle con fiducia per le tue applicazioni più critiche.
Tabella Riassuntiva:
| Caratteristica di Prestazione | Vantaggio in Ambienti ad Alta Pressione |
|---|---|
| Tenuta Assistita dalla Pressione | La forza di tenuta aumenta con la pressione del sistema per una maggiore affidabilità. |
| Intervallo di Temperature Estreme | Funziona in modo affidabile da criogenico a oltre 500°F (260°C). |
| Inerzia Chimica | Resiste ad acidi aggressivi, basi e solventi dove gli elastomeri falliscono. |
| Basso Attrito e Usura | Minimizza il calore e la perdita di energia, estendendo la vita della guarnizione e dell'hardware. |
Hai bisogno di una soluzione di tenuta affidabile per condizioni estreme?
KINTEK è specializzata nella produzione di componenti in PTFE personalizzati ad alte prestazioni come guarnizioni energizzate a molla per i settori dei semiconduttori, medico, di laboratorio e industriale. La nostra produzione di precisione assicura che le tue guarnizioni funzionino perfettamente sotto alta pressione, temperature estreme e con sostanze chimiche aggressive.
Offriamo fabbricazione personalizzata da prototipi a ordini ad alto volume per soddisfare le vostre specifiche esatte. Lascia che ti forniamo la robusta soluzione di tenuta che la tua applicazione critica richiede.
Contatta KINTEK oggi stesso per discutere il tuo progetto e ottenere un preventivo!

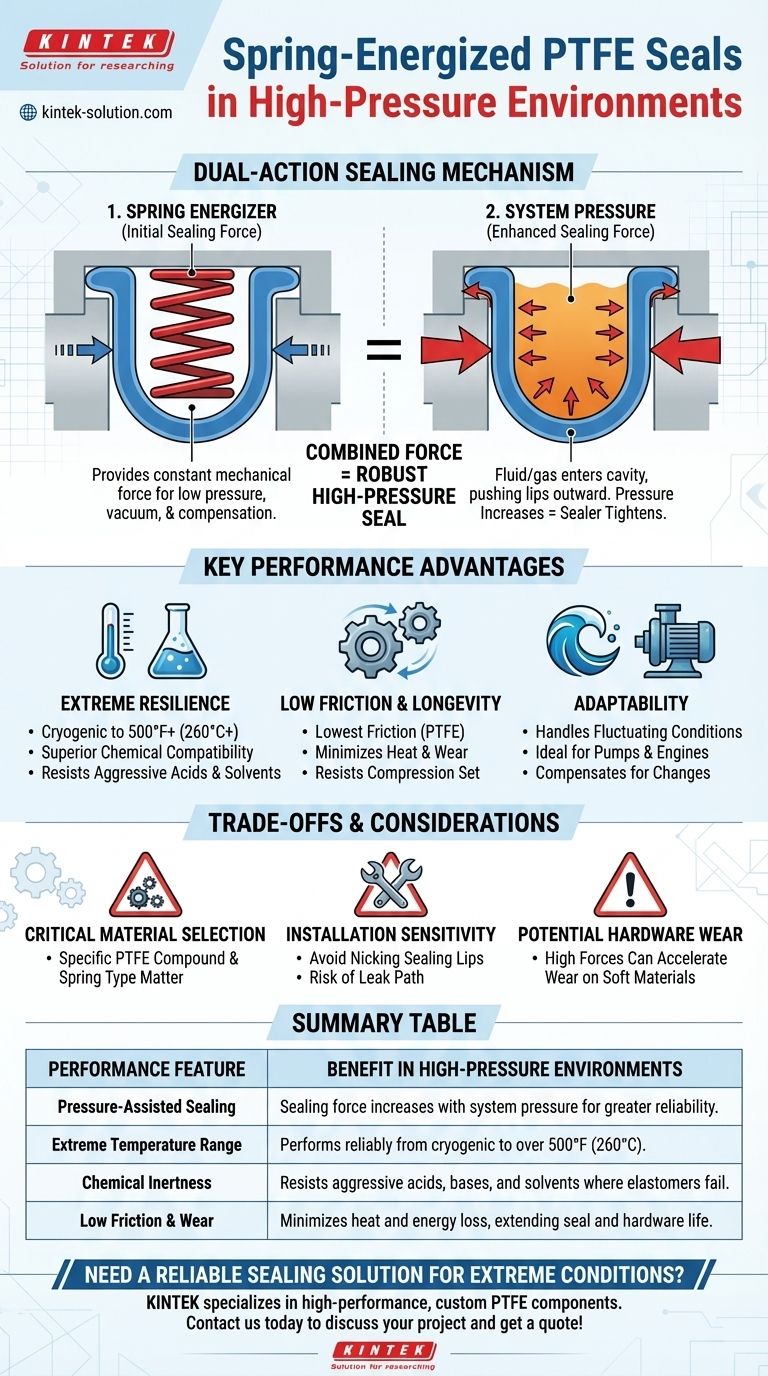

Guida Visiva
