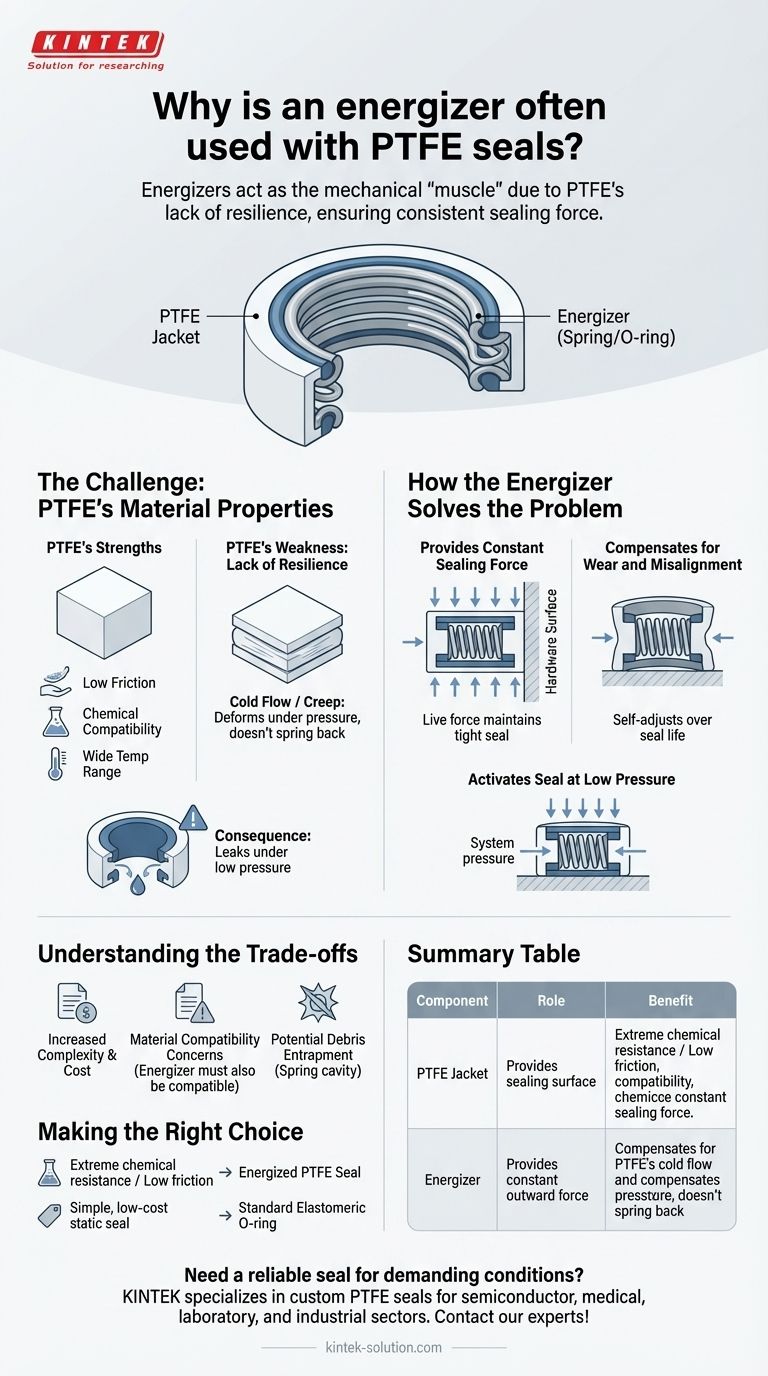

Le guarnizioni in PTFE sono ampiamente utilizzate in applicazioni complesse grazie alla loro eccezionale resistenza alla temperatura, all'inerzia chimica e alle proprietà di basso attrito.Tuttavia, la mancanza di resilienza del PTFE rende necessario l'uso di un eccitatore, in genere una molla o un componente elastomerico, per mantenere una tenuta efficace.L'energizzatore compensa l'incapacità del PTFE di "tornare a molla" dopo la compressione, garantendo un contatto costante con le superfici di accoppiamento.Questa combinazione consente alle guarnizioni in PTFE di funzionare in modo affidabile a temperature e pressioni estreme, mantenendo una tenuta stagna ai gas.La forza costante dell'energizzatore si adatta alle fluttuazioni del sistema, rendendo le guarnizioni in PTFE versatili per settori come quello aerospaziale, chimico e del petrolio/gas.
Punti chiave spiegati:
-
Le limitazioni del materiale PTFE richiedono una compensazione
- Il PTFE (politetrafluoroetilene) ha un'eccezionale resistenza chimica e stabilità termica (intervallo operativo: da -200°C a +260°C), ma manca di memoria elastica.
- A differenza degli elastomeri che rimbalzano naturalmente dopo la deformazione, le guarnizioni in ptfe mantengono la loro forma compressa senza l'ausilio di forze esterne
- Questa caratteristica porterebbe al fallimento della tenuta in applicazioni dinamiche in cui le superfici si muovono o i sistemi subiscono variazioni di pressione.
-
Gli eccitatori forniscono una forza di tenuta critica
- Gli energizzatori a molla (tipicamente O-ring in acciaio inossidabile o elastomero) applicano una forza radiale costante verso l'esterno.
-
Questo compensa la rigidità del PTFE:
- Mantenendo il contatto con il premistoppa durante le cadute di pressione
- Adattamento di piccole imperfezioni superficiali
- Consentire l'espansione/contrazione termica senza perdite.
- La forza dell'energizzatore si combina con la pressione del sistema per creare un effetto "auto-energizzante": la tenuta migliora all'aumentare della pressione.
-
La sinergia del design migliora le prestazioni
- Il rivestimento in PTFE protegge l'energizzatore dal degrado chimico/termico
-
Le configurazioni più comuni includono:
- Guarnizioni a U:Caricato a molla per il movimento alternativo
- Guarnizioni del pistone:O-ring energizzati per cilindri idraulici
- Guarnizioni dello stelo:Design a più labbra con anelli di riserva
-
Questa combinazione consente di ottenere:
- Attrito inferiore rispetto alle guarnizioni in puro elastomero
- Riduzione del fenomeno dello stick-slip
- Maggiore durata in ambienti abrasivi
-
Vantaggi specifici per le applicazioni
- Sistemi ad alta temperatura:Il PTFE non si degrada mentre l'energizzatore mantiene l'integrità della tenuta
- Criogenia:Il PTFE rimane flessibile a temperature bassissime, mentre gli elastomeri si induriscono.
- Lavorazione chimica:Il PTFE inerte resiste all'attacco, mentre l'energizzatore impedisce la permeazione.
- Sistemi a vuoto:La forza della molla impedisce il collasso della guarnizione in caso di pressione negativa
Avete considerato come questo approccio a doppio materiale combini le migliori proprietà di entrambi i componenti?Il PTFE fornisce proprietà superficiali, mentre l'energizzatore gestisce i requisiti meccanici: un esempio perfetto di simbiosi ingegneristica nella tecnologia di tenuta.
Tabella riassuntiva:
| Aspetto chiave | Ruolo dell'energizzatore |
|---|---|
| Limitazione del materiale | Compensano la mancanza di memoria elastica del PTFE |
| Forza di tenuta | Fornisce una pressione radiale costante per mantenere il contatto con le superfici di accoppiamento |
| Applicazioni dinamiche | Si adatta alle fluttuazioni del sistema (variazioni di pressione, cicli termici, movimenti superficiali) |
| Sinergia di prestazioni | Combina la resistenza chimica/termica del PTFE con la resilienza meccanica dell'energizzatore |
| Configurazioni comuni | Guarnizioni a U (caricate a molla), guarnizioni per pistoni (O-ring energizzati), guarnizioni per steli con anelli di backup |
