In linea di principio, le valvole a farfalla rivestite in PTFE possono operare in un intervallo di temperatura teorico che va da -195°C a 260°C (-319°F a 500°F). Tuttavia, il limite pratico e sicuro di esercizio per il fluido è significativamente più ristretto. Per un'affidabilità a lungo termine, la temperatura di servizio continua non dovrebbe superare i 120°C (248°F).
Il problema fondamentale è la differenza tra la tolleranza del materiale e la funzione meccanica della valvola. Sebbene il materiale PTFE possa resistere a temperature elevate, il suo ruolo di tenuta a compressione in una valvola a farfalla implica che si ammorbidirà e si deformerà a temperature ben al di sotto del suo massimo teorico, causando perdite critiche.
Limiti del Materiale vs. Realtà Operativa
Per selezionare la valvola giusta e garantire la sicurezza del sistema, è essenziale capire perché l'intervallo di temperatura del materiale pubblicizzato differisce così nettamente dal suo limite di applicazione pratico.
La Tolleranza Teorica del PTFE
Il politetrafluoroetilene (PTFE) è un polimero notevolmente stabile. Come materia prima, mostra un'eccellente stabilità termica e inerzia chimica in uno spettro di temperatura estremamente ampio.
Questa proprietà intrinseca del materiale è il motivo per cui alcune schede tecniche citano temperature massime molto elevate, a volte fino a 260°C (500°F).
Come il Design della Valvola Impone Vincoli
Una valvola a farfalla rivestita non si basa solo sulla resistenza del materiale PTFE. Dipende dalle sue proprietà meccaniche per creare una tenuta.
La valvola sigilla quando il bordo del disco metallico comprime il rivestimento in PTFE più morbido. Questa azione richiede che il rivestimento sia sufficientemente rigido da fornire pressione di tenuta, ma abbastanza flessibile da deformarsi e poi tornare alla sua forma originale.
Il Ruolo Critico della Temperatura del Fluido
La temperatura del fluido o del gas (il mezzo) che passa attraverso la valvola è ciò che determina la temperatura del rivestimento.
Quando la temperatura del mezzo aumenta, riscalda il rivestimento in PTFE. Quando il rivestimento si avvicina e supera i 120°C (248°F), inizia a perdere la sua rigidità strutturale.
Il Compromesso Critico: Prestazioni vs. Temperatura
Spingere una valvola rivestita in PTFE oltre la sua temperatura operativa raccomandata introduce rischi significativi e spesso irreversibili.
Ammorbidimento e Deformazione
La modalità di guasto principale è la deformazione del rivestimento. A temperature elevate e sostenute, il PTFE si ammorbidisce al punto che la pressione del disco della valvola crea un'indentazione permanente.
Ciò è particolarmente evidente quando la valvola viene lasciata in posizione chiusa o parzialmente chiusa per periodi prolungati ad alte temperature.
Perdita di Integrità della Tenuta
Una volta che il rivestimento è deformato, non può più creare una tenuta uniforme e stretta attorno al disco quando la valvola è chiusa. Ciò si traduce in perdite, che possono variare da gocciolamenti minori a una significativa perdita di contenimento.
La Distinzione "Breve Termine" vs. "Lungo Termine"
Alcuni produttori specificano una temperatura massima a breve termine, spesso intorno ai 150°C (302°F). Ciò implica che la valvola può sopportare picchi di temperatura brevi senza guasti immediati.
Tuttavia, il funzionamento continuo a queste temperature elevate accelererà inevitabilmente il degrado del rivestimento e ridurrà drasticamente la vita utile della valvola. Il limite sicuro e conservativo per l'uso a lungo termine rimane 120°C (248°F).
Fare la Scelta Giusta per la Tua Applicazione
Utilizza queste linee guida per determinare se una valvola a farfalla rivestita in PTFE è appropriata per le tue specifiche condizioni di processo.
- Se la tua priorità principale è la resistenza alla corrosione in processi al di sotto dei 120°C (248°F): Questo è il caso d'uso ideale per una valvola rivestita in PTFE, che offre prestazioni e affidabilità eccezionali.
- Se il tuo processo comporta picchi di temperatura occasionali fino a 150°C (302°F): La valvola potrebbe funzionare, ma devi accettare una vita utile più breve e implementare un monitoraggio regolare delle perdite della tenuta.
- Se la tua priorità principale è il funzionamento sostenuto a temperature superiori a 120°C (248°F): Devi specificare una soluzione diversa, come una valvola a farfalla ad alte prestazioni con sede rinforzata o metallica.
- Se la tua applicazione è criogenica (ad esempio, -50°C e inferiore): Il PTFE è un materiale eccellente per l'uso a basse temperature, ma devi verificare che l'intero gruppo valvola, compreso il corpo e l'albero, sia classificato per la temperatura target.
In definitiva, rispettare il limite di temperatura operativa della valvola è fondamentale per garantire l'integrità a lungo termine e la sicurezza del tuo sistema.
Tabella Riassuntiva:
| Intervallo di Temperatura | Tipo | Considerazione Chiave |
|---|---|---|
| -195°C a 260°C (-319°F a 500°F) | Limite Teorico del Materiale (PTFE) | Stabilità del materiale, non prestazioni funzionali della valvola. |
| Fino a 120°C (248°F) | Servizio Continuo Raccomandato | Garantisce l'integrità della tenuta e l'affidabilità a lungo termine. |
| Fino a 150°C (302°F) | Massimo a Breve Termine/Picco | Accelera il degrado del rivestimento; non per uso prolungato. |
Hai bisogno di una valvola affidabile per la tua applicazione esigente?
Comprendere i limiti precisi dei tuoi componenti è fondamentale per la sicurezza e le prestazioni del sistema. In KINTEK, siamo specializzati nella produzione di componenti in PTFE di alta precisione, comprese guarnizioni e rivestimenti, per i settori dei semiconduttori, medico, di laboratorio e industriale.
Sia che tu abbia bisogno di una soluzione standard o di un componente fabbricato su misura per prototipi o ordini ad alto volume, la nostra attenzione alla produzione di precisione ti assicura di ottenere una parte che soddisfi i tuoi esatti requisiti operativi.
Contatta KINTEK oggi stesso per discutere le tue esigenze specifiche e garantire l'integrità del tuo sistema.

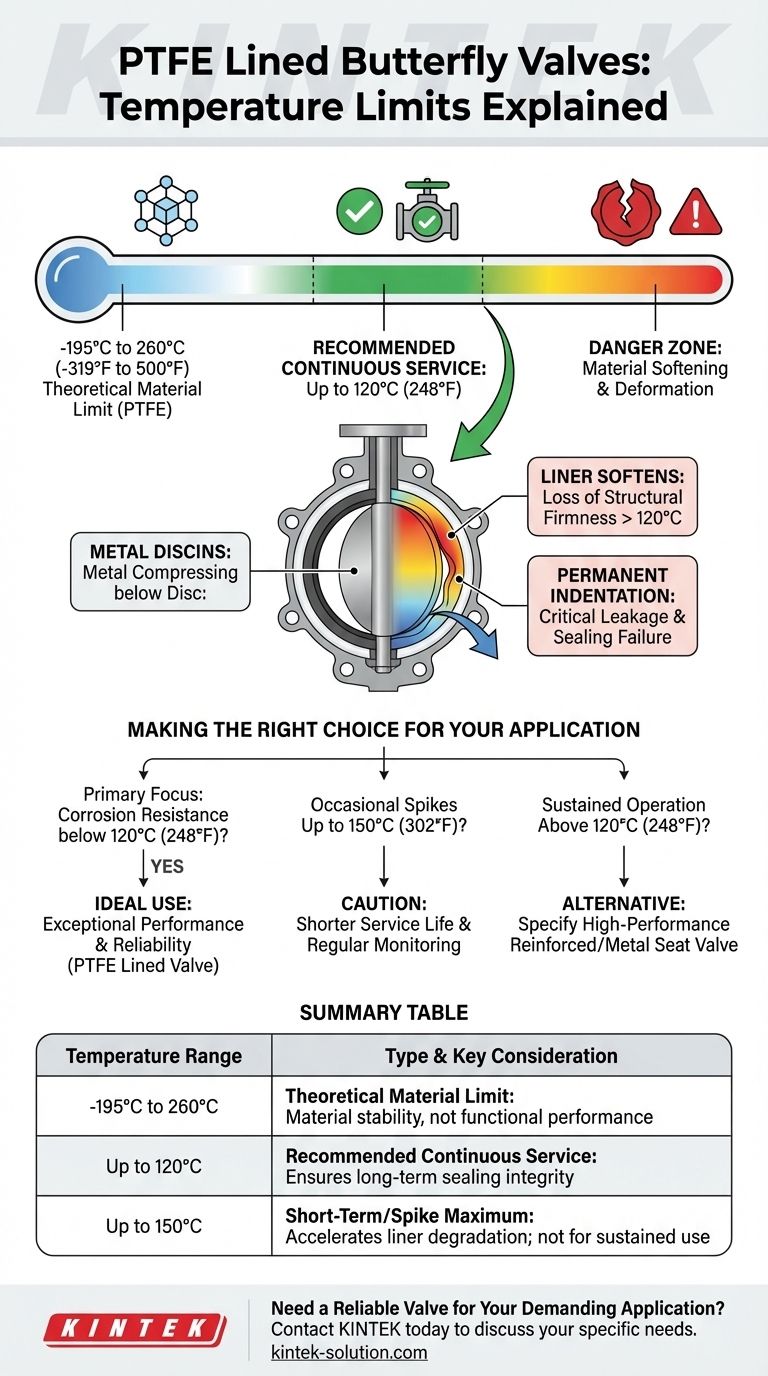

Guida Visiva
