In sintesi, le guarnizioni a busta in PTFE offrono un intervallo di temperatura operativa notevole, tipicamente da -200°C a +260°C (-328°F a +500°F). Questo ampio spettro le rende una scelta predefinita per le applicazioni che coinvolgono sia il calore estremo che le basse temperature criogeniche, specialmente in ambienti chimicamente aggressivi.
Sebbene il materiale PTFE stesso definisca questi impressionanti limiti di temperatura, il limite di prestazione reale della guarnizione è spesso dettato dal materiale del nucleo, meno visibile. Comprendere questa interazione è la chiave per selezionare una tenuta affidabile.
Come la Costruzione a Busta Determina le Prestazioni
Una guarnizione a busta in PTFE è un design composito, progettato per sfruttare i punti di forza di due materiali diversi. Questa costruzione è ciò che le conferisce una versatilità così unica.
Il Ruolo della Busta in PTFE
La "busta" esterna è realizzata in politetrafluoroetilene (PTFE). Questo strato è quello che interagisce direttamente con il fluido di processo e le facce della flangia.
La sua funzione principale è fornire una resistenza chimica superiore. Il PTFE è inerte alla quasi totalità dei prodotti chimici e solventi industriali, rendendolo inestimabile nei servizi corrosivi. Crea inoltre una superficie antiaderente e a basso attrito.
La Funzione del Nucleo Interno
All'interno della guaina in PTFE si trova un inserto centrale (nucleo). Questo nucleo fornisce le proprietà meccaniche che mancano al PTFE, come la comprimibilità e il recupero.
Questo inserto consente alla guarnizione di conformarsi alle imperfezioni della flangia e di mantenere una forza di tenuta resiliente sotto il carico del bullone. I materiali del nucleo comuni includono fibra non amianto, gomma o metallo ondulato.
Combinare Resistenza Chimica e Meccanica
Il design a busta crea una sinergia: il nucleo fornisce la resistenza meccanica e l'elasticità necessarie per una tenuta ermetica, mentre la busta in PTFE protegge il nucleo dall'attacco chimico e dagli estremi di temperatura.
Decostruire i Limiti di Temperatura
L'intervallo di temperatura pubblicizzato è impressionante, ma una comprensione tecnica richiede di esaminare sia l'estremità alta che quella bassa, nonché i componenti responsabili di esse.
Il Limite di Alta Temperatura (Fino a +260°C / +500°F)
Il limite superiore di +260°C (+500°F) è una funzione della stabilità del materiale PTFE. Non si decompone né degrada se esposto a questo livello di calore.
Ciò lo rende altamente adatto per processi ad alta temperatura in settori come la lavorazione chimica, la metallurgia e la produzione alimentare dove i fluidi aggressivi sono comuni.
Il Limite Criogenico (Fino a -200°C / -328°F)
All'altra estremità dello spettro, il PTFE mantiene la sua integrità ed evita l'infragilimento che causa il fallimento di molti altri polimeri nelle applicazioni criogeniche.
Questa resilienza lo rende una scelta affidabile per la sigillatura di azoto liquido, GNL e altri sistemi a bassa temperatura.
Il Fattore Critico: Il Materiale dell'Insert
Le prestazioni dell'intero gruppo guarnizione sono valide solo quanto il suo componente più vulnerabile. Sebbene il PTFE possa gestire l'intero intervallo da -200°C a +260°C, il materiale del nucleo interno spesso non può farlo.
Ad esempio, un inserto standard in gomma EPDM potrebbe avere un limite di temperatura massimo di soli 150°C (300°F). In tale assemblaggio, il limite di servizio della guarnizione è di 150°C, non 260°C, poiché il nucleo fallirebbe molto prima del PTFE.
Comprendere i Compromessi
Specificare queste guarnizioni richiede di riconoscere che la loro natura composita crea dipendenze critiche. Ignorarle può portare a un guasto prematuro della tenuta.
Materiale del Nucleo come Anello Debole
È necessario verificare sempre la temperatura di servizio dell'intero gruppo guarnizione, non solo del PTFE. La scheda tecnica del produttore elencherà la classificazione per la specifica combinazione di materiale della busta e del nucleo che si sta considerando. Si presume che il limite della guarnizione sia determinato dal suo componente più restrittivo.
Interdipendenza tra Pressione e Temperatura
La temperatura massima nominale di una guarnizione è raramente raggiungibile alla sua massima pressione nominale. Questi due fattori lavorano l'uno contro l'altro. L'alta temperatura ammorbidisce i materiali, riducendo la loro capacità di resistere alla pressione. Controllare sempre il grafico PxT (Pressione x Temperatura) del produttore per assicurarsi che la guarnizione sia adatta alle condizioni operative specifiche.
Rischio di Flusso a Freddo (Scorrimento)
Il PTFE, specialmente nella sua forma pura, ha la tendenza a "scorrere" o a deformarsi plasticamente sotto un carico compressivo costante. Il materiale dell'inserto del nucleo fornisce resistenza a questo fenomeno, ma rimane una considerazione, in particolare nelle flange ad alto carico a temperature elevate.
Fare la Scelta Giusta per la Tua Applicazione
Per selezionare la guarnizione corretta, è necessario abbinare la costruzione specifica alla sfida operativa principale.
- Se la tua attenzione principale è la resistenza chimica estrema a temperature moderate: Una guarnizione a busta con un inserto standard in fibra non amianto o gomma è una soluzione affidabile ed economica.
- Se la tua attenzione principale è il servizio ad alta temperatura (superiore a 150°C / 300°F): È necessario specificare una guarnizione con un inserto ad alta temperatura, come grafite, fibra specializzata o metallo ondulato, per supportare la busta in PTFE.
- Se la tua attenzione principale è il servizio criogenico (inferiore a -100°C / -150°F): Assicurarsi che sia il PTFE che il materiale del nucleo selezionato siano esplicitamente classificati per l'uso criogenico per prevenire la contrazione termica e l'infragilimento.
Verificare sempre la scheda tecnica del produttore per il gruppo guarnizione specifico per garantire che le sue capacità siano allineate con le esigenze operative del sistema.
Tabella Riassuntiva:
| Componente | Intervallo di Temperatura | Funzione Chiave |
|---|---|---|
| Busta in PTFE | -200°C a +260°C | Resistenza chimica, superficie antiaderente |
| Materiale del Nucleo Interno | Varia (es. EPDM: ~150°C, Grafite: >260°C) | Resistenza meccanica, comprimibilità |
| Gruppo Guarnizione Complessivo | Limitato dal materiale del nucleo | Determina il limite di servizio effettivo |
Hai bisogno di una guarnizione in PTFE che gestisca in modo affidabile le tue specifiche sfide di temperatura e chimiche?
In KINTEK, siamo specializzati nella produzione di componenti in PTFE ad alte prestazioni, comprese guarnizioni a busta personalizzate. Comprendiamo che il materiale del nucleo è fondamentale per le prestazioni. I nostri esperti ti aiuteranno a selezionare o progettare una guarnizione con l'inserto giusto, sia per temperature estremamente elevate, per servizi criogenici o per sostanze chimiche aggressive, garantendo una tenuta perfetta per la tua applicazione nei settori dei semiconduttori, medico, di laboratorio o industriale.
Offriamo fabbricazione personalizzata da prototipi a ordini ad alto volume, dando priorità alla precisione e alla durata.
Contatta KINTEK oggi stesso per una consulenza e lascia che ti forniamo una soluzione di tenuta costruita per le tue condizioni esatte.

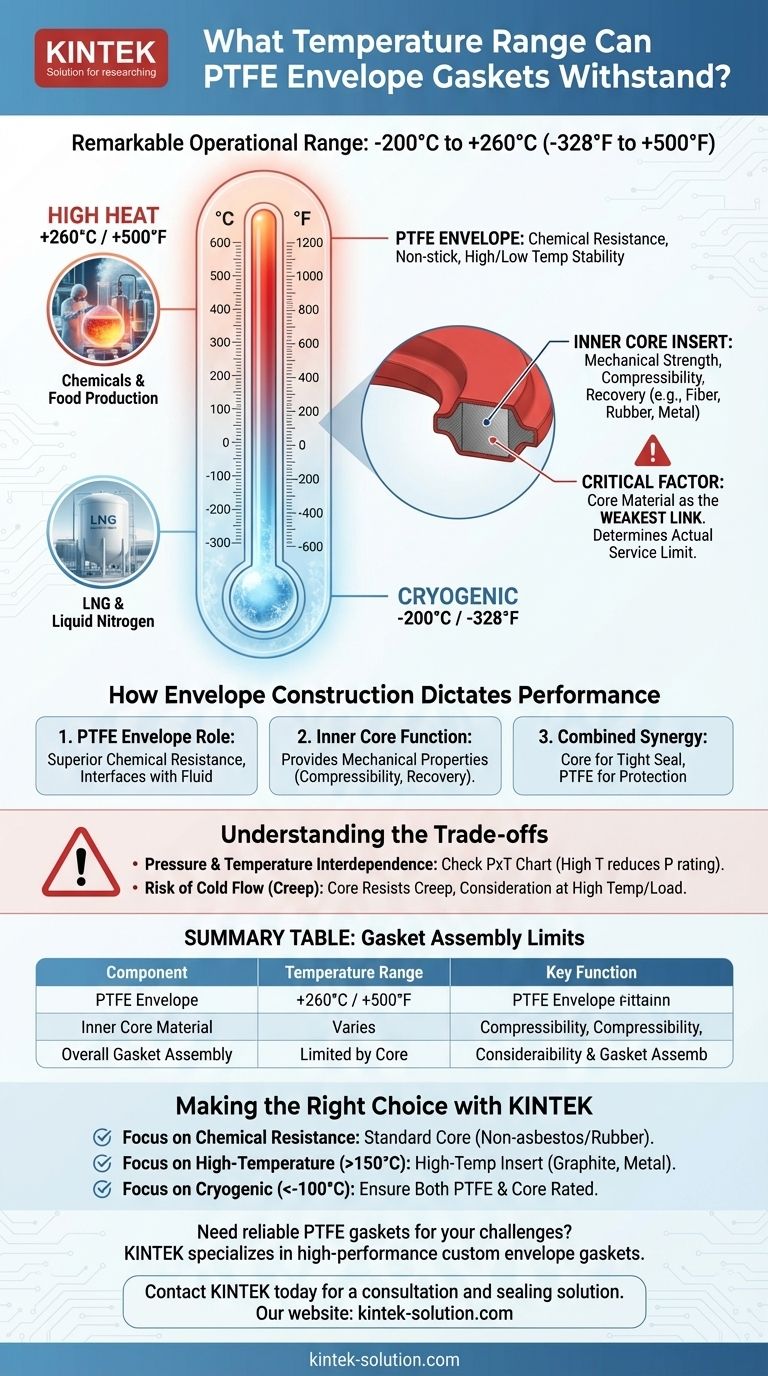

Guida Visiva
