Per specificare correttamente un paraolio in PTFE, è necessario concentrarsi su due aree critiche oltre al paraolio stesso: proteggere le delicate labbra di tenuta dai danni durante l'installazione e garantire che la durezza e la rugosità superficiale dell'albero siano ottimizzate per la dinamica unica del paraolio. Queste precauzioni sono essenziali per ottenere le prestazioni affidabili a lungo termine per cui sono progettati i paraoli in PTFE.
La chiave per un'applicazione di successo del paraolio in PTFE è riconoscere che non si sta semplicemente specificando un componente, ma si sta progettando un sistema di tenuta integrato. Il paraolio, l'albero e l'alloggiamento devono essere considerati insieme per prevenire guasti prematuri.
Il Paraolio come Sistema: Oltre il Componente
L'affidabilità di un paraolio in PTFE non è casuale; è il risultato di una progettazione precisa su più elementi. Considerare il paraolio come parte di un sistema più ampio è il primo passo verso una specifica di successo.
Il Ruolo Critico della Geometria del Paraolio
La base di una tenuta affidabile è il suo design fisico. Questo include la geometria specifica della labbra di tenuta in PTFE, l'integrità della tenuta statica o della guarnizione e la precisione dell'alloggiamento in acciaio.
Questo intero assemblaggio è progettato per soddisfare rigorosi standard di interferenza, come la DIN 3760, che garantisce la formazione di una corretta tenuta statica tra l'alloggiamento esterno del paraolio e l'alloggiamento dell'apparecchiatura.
Selezione del Materiale per il Vostro Ambiente
L'ambiente determina i materiali. L'alloggiamento standard del paraolio è spesso in acciaio dolce (SPCD), adatto a molte applicazioni industriali.
Tuttavia, per ambienti con fluidi corrosivi o elevata umidità, specificare un alloggiamento potenziato come l'acciaio inossidabile (JIS SUS 304 o DIN 1.4301) è una precauzione cruciale. Per le applicazioni chimiche più estreme, è disponibile un'opzione 100% PTFE senza alcun alloggiamento in acciaio.
La Contro-Superficie: Ottimizzazione dell'Albero
A differenza dei paraoli elastomerici tradizionali, i paraoli in PTFE hanno un'interazione unica con l'albero contro cui scorrono. Non specificare correttamente la superficie dell'albero è una delle cause più comuni di perdite e usura prematura.
Perché la Durezza dell'Albero è Importante
Le prestazioni e la durata di un paraolio in PTFE sono direttamente collegate alla durezza dell'albero. Un albero troppo morbido può essere consumato dal materiale del paraolio, specialmente se sono presenti particelle abrasive nel fluido.
Consultare sempre le linee guida del produttore del paraolio per l'intervallo di durezza dell'albero raccomandato per garantire un'interfaccia di tenuta durevole e duratura.
La Sfumatura della Rugosità Superficiale
Anche la corretta rugosità superficiale dell'albero è altrettanto critica. La superficie deve essere sufficientemente liscia per evitare di abrasione della labbra in PTFE, ma non così lucidata da inibire la formazione di un film idrodinamico stabile.
Questo film microscopico di lubrificante è essenziale per ridurre al minimo l'attrito e il calore, che sono vantaggi chiave nell'uso di paraoli in PTFE in applicazioni ad alta velocità o alta pressione.
Manipolazione e Installazione: L'Ostacolo Finale
Anche un paraolio e un albero perfettamente specificati possono fallire se il processo di installazione è difettoso. Le precauzioni finali riguardano la manipolazione e l'assemblaggio.
Prevenzione dei Danni alle Labbra
La labbra di tenuta è la parte più critica e delicata del componente. Può essere facilmente intaccata, graffiata o deformata da bordi taglienti, scanalature per chiavi o filettature durante l'installazione.
L'utilizzo di un inserto protettivo in plastica o cartone sull'albero durante l'assemblaggio è una precauzione semplice ma vitale per proteggere la labbra da qualsiasi potenziale danno.
Una Nota sulla Lavorazione e la Sicurezza
Se è necessaria una modifica in loco del materiale PTFE, adottare precauzioni sanitarie. La lavorazione del PTFE può produrre una polvere fine e pericolosa se inalata.
Indossare sempre una maschera appropriata o eseguire il lavoro sotto un refrigerante per sopprimere la polvere e garantire la sicurezza dell'operatore.
Comprendere i Compromessi
Sebbene i paraoli in PTFE offrano prestazioni superiori in condizioni difficili, richiedono una progettazione del sistema più attenta rispetto ad alcune alternative.
Maggiore Esame Iniziale
I paraoli in PTFE sono meno tolleranti a condizioni dell'albero subottimali rispetto a molti paraoli elastomerici. Richiedono di prestare molta attenzione alla durezza e alla finitura dell'albero durante la fase di progettazione. Non sono una sostituzione universale "drop-in" senza questa considerazione preliminare.
Sensibilità all'Installazione
La rigidità relativa del materiale PTFE rende le labbra del paraolio più suscettibili a danni durante l'installazione. Una cura meticolosa e l'uso di manicotti di installazione non sono solo raccomandati; sono essenziali per l'affidabilità.
Effettuare la Specifica Corretta per il Vostro Obiettivo
La vostra specifica finale dipende interamente dalle esigenze della vostra applicazione. Utilizzare queste linee guida per prendere una decisione sensata.
- Se la vostra priorità principale è l'affidabilità industriale generale: Dare la priorità alla corretta durezza e finitura superficiale dell'albero e implementare un protocollo di installazione rigoroso e privo di danni.
- Se la vostra priorità principale è l'elevata resistenza alla corrosione: Specificare alloggiamenti in acciaio inossidabile o, per i fluidi più aggressivi, un paraolio 100% PTFE senza alloggiamento metallico.
- Se la vostra priorità principale è l'alta velocità o le temperature estreme: Verificare che il composto PTFE specifico e la geometria del paraolio siano classificati per il numero di giri e l'intervallo di temperatura richiesti da -65°F a 325°F (-54°C a 162°C).
Trattando il paraolio, l'albero e l'alloggiamento come un unico sistema ingegnerizzato, si garantiscono le prestazioni eccezionali e l'affidabilità richieste dalla vostra applicazione.
Tabella Riassuntiva:
| Precauzioni Chiave | Dettagli Critici |
|---|---|
| Durezza dell'Albero | Deve soddisfare le specifiche del produttore per prevenire l'usura. |
| Rugosità Superficiale | Ottimizzata per la formazione di film idrodinamico. |
| Materiale dell'Alloggiamento del Paraolio | Scegliere tra acciaio dolce, acciaio inossidabile o 100% PTFE in base all'ambiente. |
| Manipolazione durante l'Installazione | Utilizzare manicotti protettivi per prevenire danni alle labbra. |
| Intervallo Operativo | PTFE standard: da -54°C a 162°C (-65°F a 325°F). |
Specificate i vostri paraoli in PTFE con fiducia utilizzando l'esperienza di KINTEK.
In KINTEK, produciamo componenti di precisione in PTFE—inclusi paraoli, rivestimenti e vetreria da laboratorio—per i settori dei semiconduttori, medico, di laboratorio e industriale. Comprendiamo che un paraolio di successo fa parte di un sistema integrato. Il nostro team vi aiuterà a navigare tra specifiche critiche come la durezza dell'albero, la finitura superficiale e la selezione dei materiali per garantire prestazioni ottimali e longevità per la vostra applicazione.
Offriamo fabbricazione personalizzata da prototipi a ordini ad alto volume, dando priorità alla precisione e all'affidabilità. Contattateci oggi per discutere i requisiti del vostro progetto e lasciare che le nostre soluzioni migliorino l'affidabilità del vostro sistema.
Contatta subito i nostri esperti!

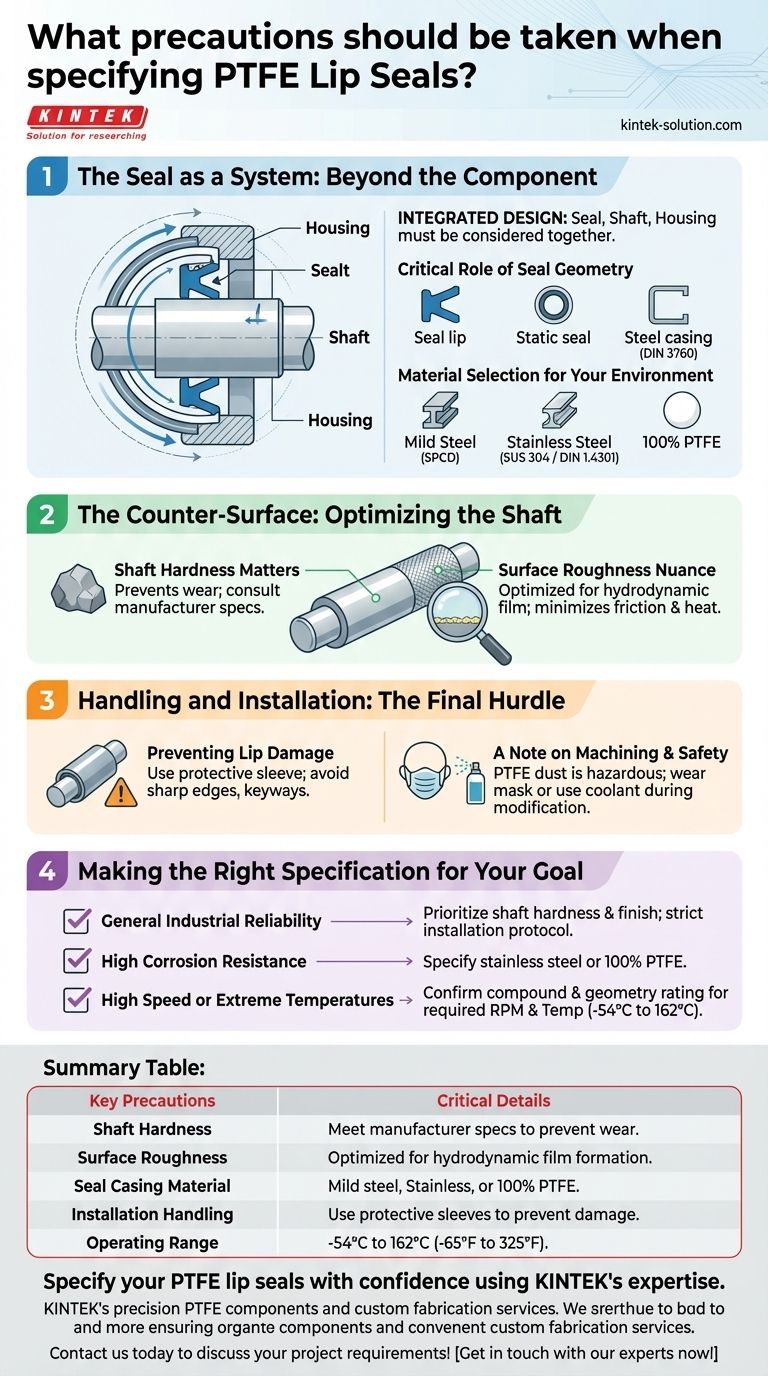

Guida Visiva
