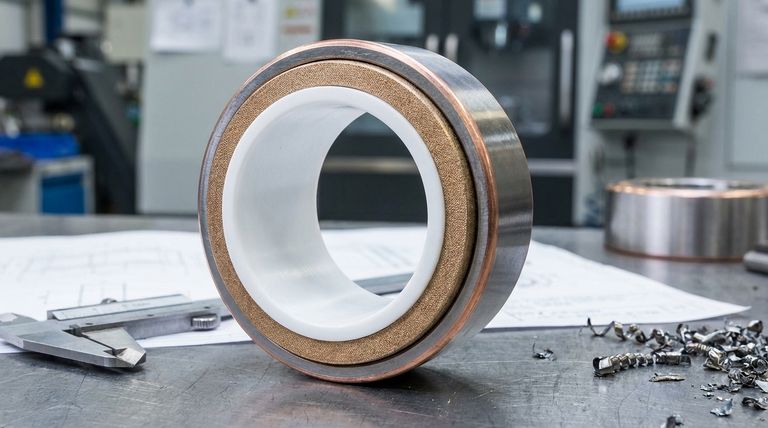

In sostanza, i cuscinetti rivestiti in PTFE sono una struttura composita sofisticata, non un singolo materiale. Sono costruiti con quattro strati distinti: un supporto in acciaio per la resistenza, uno strato intermedio in bronzo sinterizzato per la conducibilità termica e l'adesione, un rivestimento polimerico a base di PTFE per lo scorrimento a basso attrito e una placcatura finale per la resistenza alla corrosione. Ciascuno strato svolge una funzione specifica e ingegnerizzata per creare un sistema autolubrificante ad alte prestazioni.
L'efficacia di un cuscinetto rivestito in PTFE non risiede in un singolo materiale, ma nella sinergia ingegnerizzata tra i suoi strati. Questa progettazione composita gli consente di sopportare carichi meccanici elevati fornendo al contempo una superficie autolubrificante a basso attrito, spesso eliminando la necessità di grasso o olio esterni.
L'anatomia di un cuscinetto rivestito in PTFE
Per capire perché questi cuscinetti sono così versatili, dobbiamo analizzare la funzione di ciascuno strato di materiale, partendo dall'esterno e procedendo verso la superficie di scorrimento.
Strato 1: Il supporto in acciaio (Le fondamenta)
Lo strato più esterno è tipicamente un supporto in acciaio a basso tenore di carbonio.
Il suo ruolo principale è fornire resistenza meccanica e elevata capacità di carico. Questa base rigida impedisce al cuscinetto di deformarsi sotto carichi statici pesanti (fino a 250 N/mm²) o dinamici (fino a 140 N/mm²).
L'acciaio contribuisce in modo significativo anche alla dissipazione del calore, allontanando l'energia termica dalla superficie di scorrimento verso l'assemblaggio dell'alloggiamento più grande.
Strato 2: Lo strato intermedio in bronzo sinterizzato (Il ponte)
Al supporto in acciaio è legato un sottile strato poroso di polvere di bronzo sinterizzato.
Questo strato svolge due funzioni critiche. In primo luogo, funge da solido ponte meccanico, ancorando saldamente il rivestimento polimerico morbido al supporto rigido in acciaio.
In secondo luogo, il bronzo è un eccellente conduttore termico. Svolge un ruolo cruciale nel trasferire il calore d'attrito dal rivestimento in PTFE al supporto in acciaio, prevenendo il surriscaldamento della superficie.
Strato 3: Il rivestimento polimerico in PTFE (La superficie di scorrimento)
Questo è lo strato più interno ed è la chiave delle prestazioni del cuscinetto. Non è PTFE puro, ma una miscela di polimero e fibra priva di piombo.
Durante il periodo iniziale di rodaggio, una piccola quantità di questo materiale si trasferisce sull'albero di accoppiamento, formando un film di lubrificante solido molto liscio.
Questo film è ciò che fornisce il coefficiente di attrito estremamente basso (fino a 0,02) e crea la proprietà "autolubrificante" del cuscinetto.
Strato 4: La placcatura (Lo scudo protettivo)
L'esterno del supporto in acciaio è rivestito con una sottile placcatura, tipicamente in rame o stagno.
Questo strato finale ha un compito semplice ma vitale: resistenza alla corrosione. Protegge il supporto in acciaio dall'ossidazione e dai danni ambientali, garantendo l'integrità strutturale del cuscinetto nel tempo.
Comprensione dei fattori critici
La composizione dei materiali è solo una parte della storia. Il processo di produzione e le variazioni dei materiali sono altrettanto importanti per prestazioni affidabili.
L'importanza del processo di adesione
L'adesione tra il bronzo sinterizzato e il rivestimento in PTFE è un punto di guasto comune. Un'adesione impropria può portare alla separazione del rivestimento, causando un rapido aumento dell'attrito, degrado e potenziale guasto catastrofico.
È fondamentale scegliere un produttore con esperienza comprovata in questo specifico processo di adesione per garantire affidabilità e longevità.
Variazioni dei materiali per ambienti specifici
Sebbene l'acciaio al carbonio sia il supporto standard, non è adatto a tutte le applicazioni.
Per ambienti con elevata umidità o esposizione chimica, sono disponibili varianti con supporti in bronzo o acciaio inossidabile. Questi offrono una resistenza alla corrosione superiore a costo di potenziali cambiamenti nella capacità di carico o nelle prestazioni termiche.
Prestazioni a secco rispetto a quelle lubrificate
Sebbene siano progettati per il funzionamento a secco, questi cuscinetti possono essere utilizzati anche con lubrificazione esterna. L'aggiunta di olio o grasso può ridurre ulteriormente l'attrito e aumentare la velocità massima di scorrimento da circa 2,5 m/s a 5 m/s.
Fare la scelta giusta per la tua applicazione
La specifica costruzione del materiale di cui hai bisogno dipende interamente dal tuo obiettivo ingegneristico primario.
- Se la tua attenzione principale è l'elevata capacità di carico meccanico: Il supporto in acciaio al carbonio è il componente critico, che fornisce la necessaria resistenza strutturale.
- Se la tua attenzione principale è il funzionamento autolubrificante a basso attrito e senza manutenzione: Il rivestimento polimerico in PTFE, che crea il film di lubrificante solido, è la caratteristica chiave.
- Se la tua applicazione è in un ambiente corrosivo: Dovresti specificare un cuscinetto con un supporto in acciaio inossidabile o in bronzo invece dell'acciaio placcato standard.
Comprendere come ogni strato di materiale contribuisce alle prestazioni complessive del cuscinetto è il primo passo per selezionare il componente corretto per il successo del tuo progetto.
Tabella riassuntiva:
| Strato | Materiale | Funzione principale |
|---|---|---|
| 1. Supporto | Acciaio a basso tenore di carbonio | Resistenza meccanica e elevata capacità di carico |
| 2. Strato intermedio | Bronzo sinterizzato | Ancora il rivestimento e conduce il calore |
| 3. Rivestimento | Miscela polimerica in PTFE | Fornisce una superficie autolubrificante a basso attrito |
| 4. Placcatura | Rame o stagno | Resistenza alla corrosione per il supporto in acciaio |
Hai bisogno di un componente in PTFE affidabile per la tua applicazione ad alte prestazioni?
In KINTEK, siamo specializzati nella produzione di precisione di componenti in PTFE, inclusi guarnizioni, rivestimenti e vetreria personalizzata. La nostra esperienza nella scienza dei materiali e nella fabbricazione garantisce che ogni pezzo, dai prototipi agli ordini ad alto volume, soddisfi i rigorosi requisiti dei settori dei semiconduttori, medicale, di laboratorio e industriale.
Lascia che ti forniamo un componente che offra prestazioni e longevità superiori. Contatta oggi i nostri esperti per discutere le tue esigenze specifiche e ottenere un preventivo!

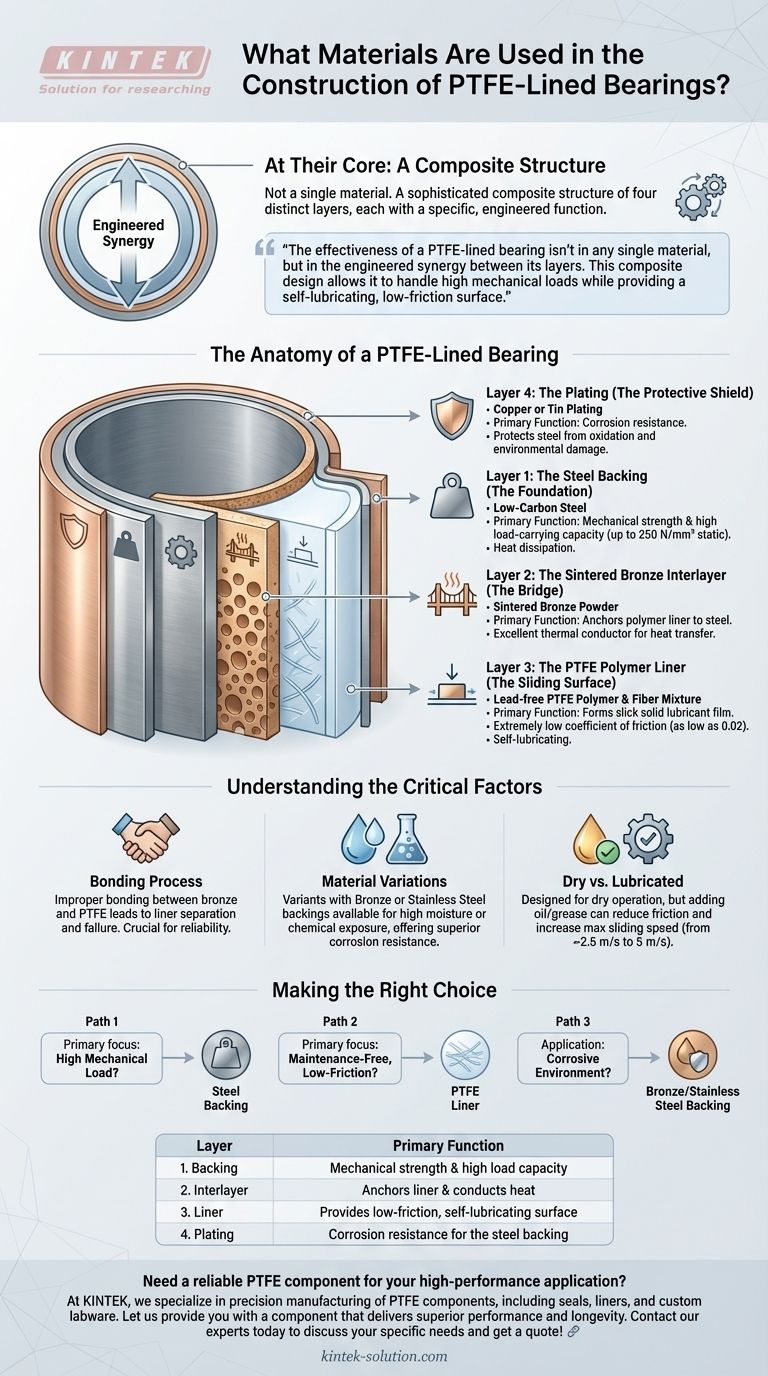

Guida Visiva
