Fondamentalmente, una tenuta a soffietto in PTFE è un assieme composito progettato per un'eccezionale resistenza chimica e flessibilità meccanica. La sua struttura centrale è composta da tre parti principali: un soffietto flessibile e convoluto realizzato in politetrafluoroetilene (PTFE), un set di facce di tenuta che creano la tenuta dinamica e un meccanismo a più molle che fornisce la forza di chiusura necessaria. Questo design elimina in modo univoco la necessità di O-ring elastomerici tradizionali nell'area di tenuta dinamica.
L'intuizione fondamentale è che la struttura di una tenuta a soffietto in PTFE non è solo una raccolta di parti, ma un sistema integrato. Il soffietto stesso funge sia da elemento flessibile che da tenuta secondaria, sfruttando l'inerzia chimica del PTFE per fornire una soluzione robusta per la tenuta di fluidi altamente corrosivi.

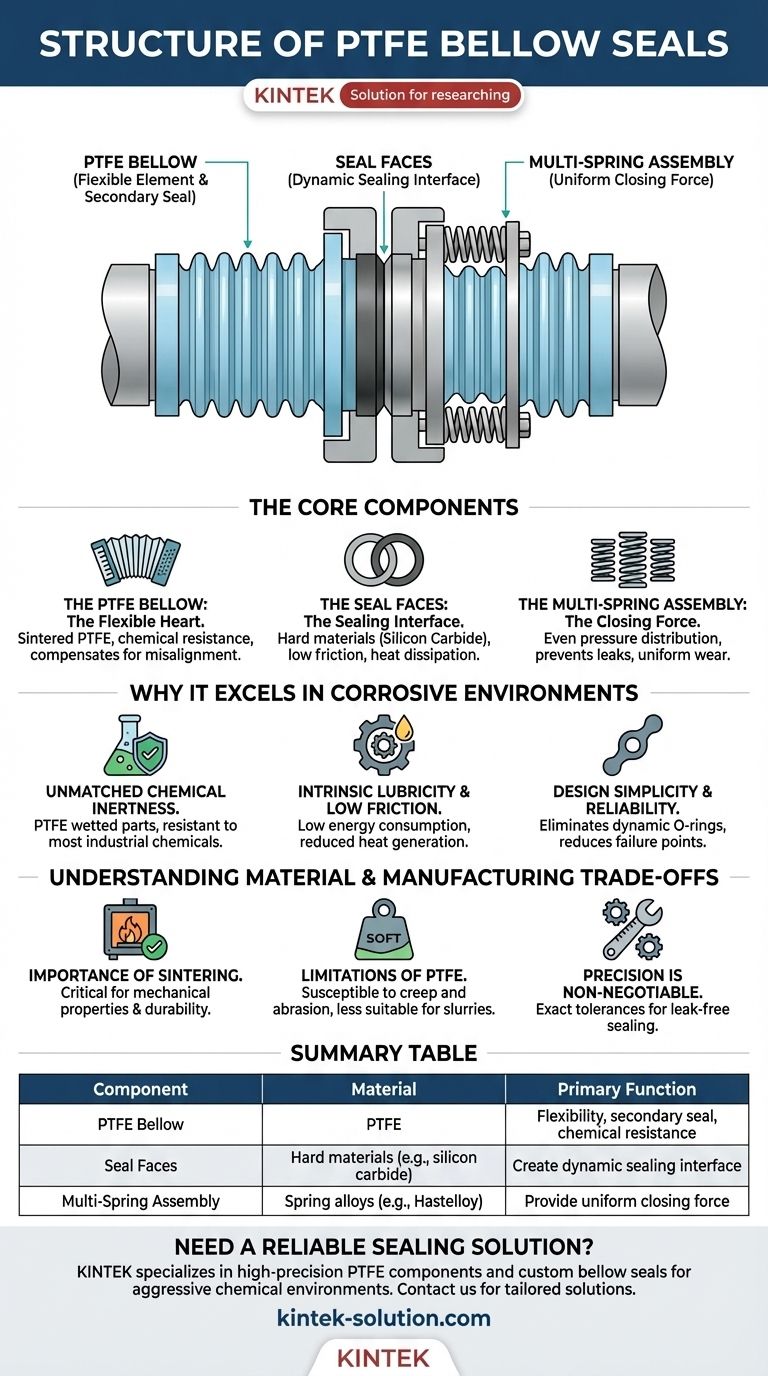

I componenti principali di una tenuta a soffietto in PTFE
Un'analisi più approfondita dei componenti rivela come la tenuta funzioni come unità coesa, specialmente in applicazioni esigenti come pompe resistenti alla corrosione.
Il soffietto in PTFE: il cuore flessibile
Il componente centrale è il soffietto stesso. È formato da resine PTFE di alta qualità che vengono pressate, trattate termicamente attraverso un processo chiamato sinterizzazione e poi lavorate meccanicamente in una forma convoluta precisa.
Questa struttura a fisarmonica conferisce alla tenuta la sua flessibilità essenziale, consentendole di compensare il disallineamento dell'albero, il movimento assiale e le vibrazioni senza perdere la tenuta.
Fondamentalmente, il soffietto funge anche da tenuta secondaria, prevenendo perdite lungo l'albero della pompa. Poiché è realizzato in PTFE solido, possiede una resistenza chimica quasi universale.
Le facce di tenuta: l'interfaccia di tenuta
La tenuta effettiva avviene all'interfaccia tra una faccia di tenuta fissa e una rotante (o anello). Sebbene il soffietto sia in PTFE, queste facce sono tipicamente realizzate con materiali molto più duri.
Questi abbinamenti di materiali (come carbonio contro carburo di silicio o ceramica) sono scelti per la loro durata, dissipazione del calore e proprietà di basso attrito. Il compito del soffietto in PTFE è mantenere queste due facce premute insieme con una forza costante.
L'assemblaggio a più molle: la forza di chiusura
Per mantenere il contatto tra le facce di tenuta, viene utilizzata una struttura a più molle. Queste molle sono posizionate al di fuori del percorso diretto del fluido, proteggendole dai media di processo corrosivi.
L'utilizzo di più molle, anziché una sola grande, distribuisce la forza di chiusura in modo più uniforme attorno alle facce di tenuta. Questa pressione uniforme è fondamentale per prevenire perdite e garantire un'usura uniforme durante la vita operativa della tenuta.
Perché questa struttura eccelle negli ambienti corrosivi
La combinazione specifica di un soffietto in PTFE, facce dure ed elementi elastici esterni è una scelta ingegneristica deliberata per risolvere le sfide uniche delle applicazioni chimiche aggressive.
Inerzia chimica senza pari
La ragione principale di questo progetto è l'uso del PTFE per tutte le parti "bagnate". Il PTFE è inerte alla quasi totalità dei prodotti chimici industriali, il che lo rende la scelta ideale per applicazioni in cui gomma o altri elastomeri si degraderebbero rapidamente.
Lubrificità intrinseca e basso attrito
Il PTFE ha uno dei coefficienti di attrito più bassi di qualsiasi materiale solido. Questa elevata lubrificità è un vantaggio significativo, riducendo il calore generato tra le facce di tenuta e diminuendo l'energia necessaria per far girare l'albero della pompa.
Semplicità e affidabilità del design
Integrando l'elemento flessibile e la tenuta secondaria in un unico soffietto in PTFE, il design elimina un punto di guasto comune in altre tenute: l'O-ring dinamico. Ciò rende la tenuta più semplice e più affidabile a lungo termine.
Comprendere i compromessi di materiale e produzione
Sebbene sia molto efficace, la struttura e il materiale di una tenuta a soffietto in PTFE comportano considerazioni specifiche che è importante comprendere.
L'importanza della sinterizzazione
Il processo di produzione è fondamentale. La resina PTFE grezza deve essere sinterizzata correttamente (un processo di trattamento termico) per migliorarne le proprietà meccaniche e la durata. Un materiale lavorato in modo improprio può portare a un guasto prematuro.
Limitazioni del PTFE
Nonostante la sua resistenza chimica, il PTFE è un materiale relativamente morbido rispetto ai metalli. Può essere suscettibile al "creep" (deformazione lenta) sotto alta pressione e temperatura, ed è meno resistente all'abrasione rispetto ai materiali più duri. Ciò lo rende meno adatto per applicazioni con fanghi abrasivi.
La precisione non è negoziabile
I componenti finali della tenuta devono essere rifiniti con dimensioni precise, spesso utilizzando la lavorazione CNC. La planarità delle facce di tenuta e le tolleranze esatte del soffietto sono fondamentali per ottenere una tenuta a prova di perdite.
Fare la scelta giusta per la tua applicazione
La selezione della tenuta corretta richiede di abbinare i suoi vantaggi strutturali al tuo obiettivo operativo principale.
- Se la tua attenzione principale è la gestione di sostanze chimiche altamente aggressive: La caratteristica chiave è la costruzione interamente in PTFE del soffietto, che garantisce una completa compatibilità chimica.
- Se la tua attenzione principale è accomodare disallineamenti dell'albero o vibrazioni: Il design flessibile e convoluto del soffietto fornisce la tolleranza necessaria per le condizioni dinamiche della pompa.
- Se la tua attenzione principale è l'affidabilità a lungo termine in servizio corrosivo: Il design del soffietto integrato, che elimina l'O-ring dinamico, e la pressione uniforme dell'assemblaggio a più molle sono gli elementi strutturali più critici.
In definitiva, la struttura di una tenuta a soffietto in PTFE è una lezione di design guidato dai materiali, che sfrutta le proprietà uniche del PTFE per ottenere una tenuta affidabile dove altri materiali fallirebbero.
Tabella riassuntiva:
| Componente | Materiale | Funzione principale |
|---|---|---|
| Soffietto in PTFE | Politetrafluoroetilene (PTFE) | Flessibilità, tenuta secondaria, resistenza chimica |
| Facce di tenuta | Materiali duri (es. carburo di silicio) | Creano l'interfaccia di tenuta dinamica |
| Assemblaggio a più molle | Leghe di molle (es. Hastelloy) | Fornisce una forza di chiusura uniforme alle facce di tenuta |
