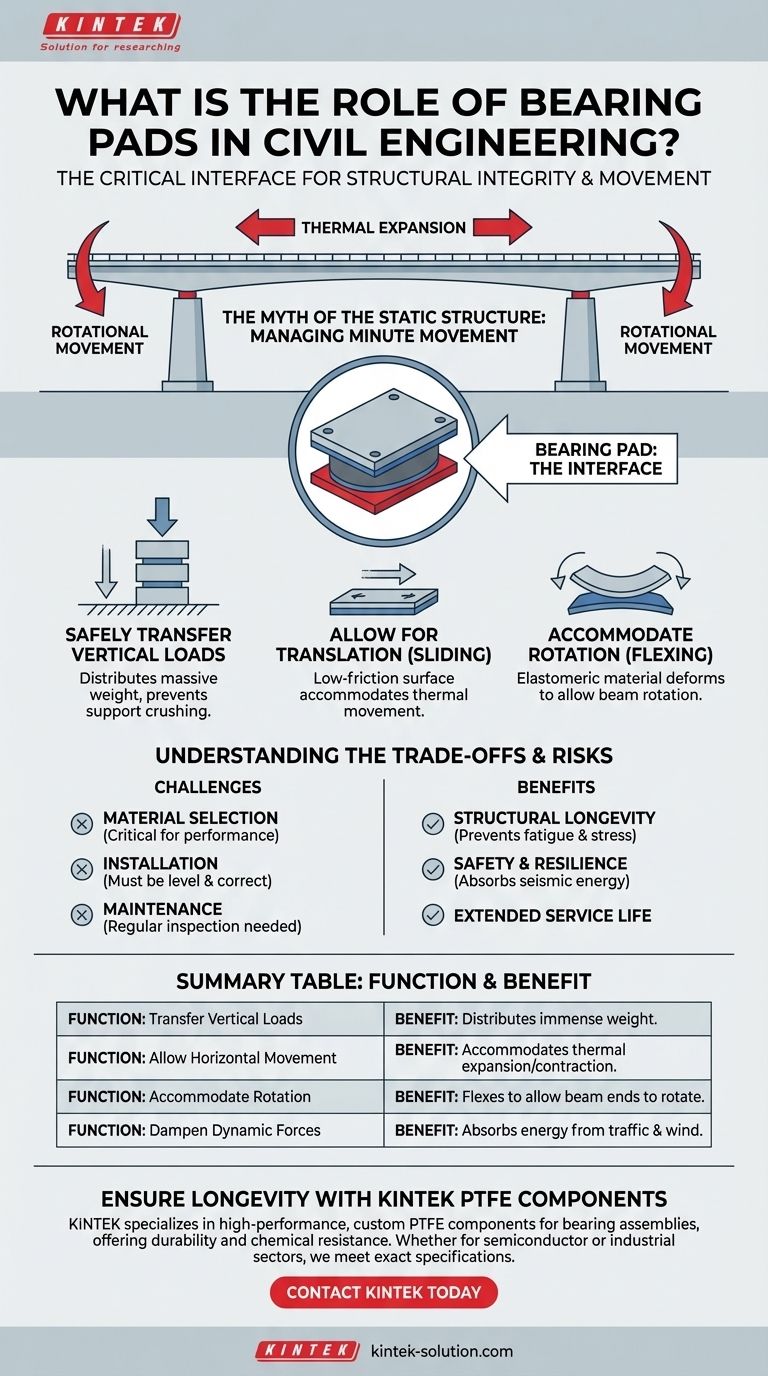

In sostanza, un appoggio elastomerico funge da interfaccia critica in una struttura, progettato per trasferire in sicurezza immensi carichi verticali da una trave o un impalcato all'elemento di supporto, consentendo contemporaneamente piccoli movimenti controllati. Questi appoggi impediscono l'accumulo di stress distruttivi che altrimenti danneggerebbero la struttura.
La funzione principale di un appoggio elastomerico è risolvere un paradosso fondamentale nell'ingegneria strutturale: consentire a strutture massicce, apparentemente rigide, di muoversi, flettersi e spostarsi in sicurezza in risposta alle forze ambientali senza comprometterne la resistenza o l'integrità.
Il mito della struttura statica
Per comprendere il ruolo degli appoggi elastomerici, dobbiamo prima accettare che le grandi strutture civili come ponti ed edifici non sono statiche. Sono in un costante stato di movimento minuto, e questi movimenti devono essere gestiti.
Espansione e contrazione termica
I materiali si espandono quando riscaldati e si contraggono quando raffreddati. Sulla lunghezza di una lunga trave di un ponte, un cambiamento nella temperatura ambiente può causare una variazione della sua lunghezza di diversi centimetri.
Senza un appoggio elastomerico, questa espansione e contrazione sarebbe impedita, inducendo enormi stress interni che potrebbero fessurare il cemento o far imbarcare l'acciaio.
Movimenti rotazionali
Quando una trave orizzontale viene sottoposta a un carico (come il traffico su un ponte), si flette o si incurva leggermente al centro. Questa flessione fa sì che le estremità della trave ruotino di un angolo molto piccolo.
Una connessione rigida resisterebbe a questa rotazione, creando alte concentrazioni di stress nel punto di appoggio. L'appoggio elastomerico si flette per accomodare questa rotazione.
Altre forze dinamiche
Le strutture sono soggette anche a movimenti dovuti a carichi vivi (traffico), vento, ritiro del calcestruzzo nel tempo e attività sismica. Un appoggio elastomerico aiuta ad assorbire e smorzare l'energia di queste forze.
Come gli appoggi elastomerici svolgono il loro compito
Un appoggio elastomerico è una soluzione ingegneristica che svolge due funzioni apparentemente contraddittorie contemporaneamente: fornire un supporto saldo consentendo al contempo flessibilità.
Trasferimento sicuro dei carichi verticali
Il compito principale dell'appoggio è sopportare il peso massiccio della sovrastruttura (l'impalcato del ponte o il solaio dell'edificio). Distribuisce questo carico concentrato su un'area più ampia sulla sottostruttura (il pilone o la colonna) per evitare di schiacciare il calcestruzzo.
Consentire la traslazione (scorrimento)
Per gestire l'espansione e la contrazione termica, l'appoggio elastomerico fornisce una superficie a basso attrito. Ciò consente alla trave di scorrere orizzontalmente avanti e indietro senza accumulare stress. Alcuni appoggi utilizzano strati di elastomero e acciaio, mentre altri utilizzano materiali come il PTFE (Teflon) a questo scopo.
Accomodare la rotazione (flessione)
L'appoggio è tipicamente realizzato in un materiale elastomerico (un tipo di gomma) che può deformarsi e comprimersi. Quando l'estremità di una trave ruota, un lato dell'appoggio si comprime leggermente più dell'altro, consentendo alla struttura di flettersi senza danni.
Comprendere i compromessi e i rischi
Sebbene essenziali, gli appoggi elastomerici non sono una soluzione "monta e dimentica". La loro selezione e installazione sono fondamentali per la salute dell'intera struttura.
La selezione del materiale è fondamentale
Il tipo specifico di appoggio elastomerico—dagli appoggi elastomerici semplici ai complessi appoggi a pot meccanici—deve essere scelto attentamente in base ai carichi e ai movimenti previsti. L'utilizzo del tipo sbagliato di appoggio può portare a un guasto prematuro dell'appoggio o a danni alla struttura che dovrebbe proteggere.
Sfide di installazione e manutenzione
Un'installazione impropria, come il posizionamento dell'appoggio su una superficie irregolare, può creare punti di stress involontari e impedirgli di funzionare correttamente. Inoltre, gli appoggi elastomerici possono degradarsi nel tempo a causa dell'esposizione ai raggi UV e ai contaminanti ambientali, richiedendo ispezioni regolari e una successiva sostituzione.
Come si applica alla progettazione strutturale
La scelta e l'implementazione di un appoggio elastomerico sono direttamente correlate agli obiettivi primari della progettazione strutturale.
- Se la tua attenzione principale è la longevità strutturale: gli appoggi elastomerici sono essenziali per prevenire l'affaticamento e la concentrazione di stress che portano a fessure e deterioramento, estendendo significativamente la vita utile della struttura.
- Se la tua attenzione principale è la sicurezza e la resilienza: nelle regioni sismicamente attive, appoggi elastomerici specializzati agiscono come isolatori, assorbendo l'energia del terremoto e prevenendo il cedimento catastrofico dei pilastri dei ponti e delle colonne degli edifici.
In definitiva, questo componente piccolo, spesso invisibile, è uno dei pezzi più importanti per garantire che una grande struttura possa resistere alle forze dinamiche del suo ambiente.
Tabella riassuntiva:
| Funzione | Vantaggio |
|---|---|
| Trasferire carichi verticali | Distribuisce un peso immenso per prevenire lo schiacciamento dei supporti. |
| Consentire il movimento orizzontale | Accomoda l'espansione/contrazione termica per prevenire l'accumulo di stress. |
| Accomodare la rotazione | Si flette per consentire alle estremità delle travi di ruotare sotto carico senza danni. |
| Smorzare le forze dinamiche | Assorbe l'energia da traffico, vento e attività sismica. |
