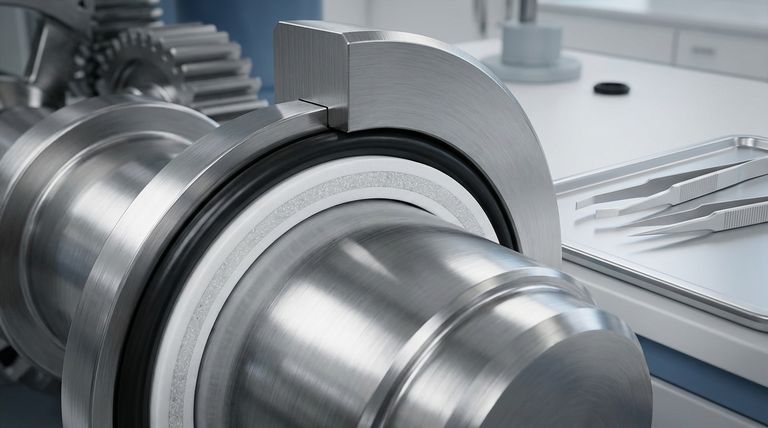

Al suo centro, la tenuta PTFE ad anello e energizzatore è un design a due componenti destinato alla tenuta rotativa bi-direzionale. Combina un anello di tenuta primario, realizzato in PTFE a basso attrito, con un O-ring standard che funge da semplice energizzatore per applicare una pressione costante. Questo design separa efficacemente le funzioni di tenuta dinamica e statica in due parti distinte.
Il principio fondamentale di questa tenuta è utilizzare un anello in PTFE durevole e a basso attrito per gestire la tenuta dinamica impegnativa contro un albero rotante, mentre un semplice O-ring statico fornisce il precarico necessario per garantire una tenuta costante e affidabile.
Scomposizione del design a due componenti
Per comprendere questa tenuta, è necessario analizzare le sue due parti distinte e come lavorano in sinergia. Il design è elegantemente semplice, assegnando un lavoro specifico a ciascun componente.
L'anello di tenuta in PTFE (l'elemento dinamico)
Il componente di tenuta principale è un anello lavorato di precisione realizzato in Politetrafluoroetilene (PTFE). Questo materiale è scelto per il suo coefficiente di attrito estremamente basso, l'elevata tolleranza alla temperatura e l'eccellente resistenza chimica.
Questo anello è la parte dinamica dell'assemblaggio. È a diretto contatto con la superficie mobile o rotante, prevenendo la fuoriuscita di fluidi. Per migliorare le prestazioni, il PTFE è spesso miscelato con cariche come carbonio, fibra di vetro o bronzo per migliorarne la resistenza all'usura e la stabilità dimensionale.
L'energizzatore O-Ring (l'elemento statico)
Dietro l'anello in PTFE si trova un O-ring standard, che funge da energizzatore. Il suo compito principale è fornire una forza elastica costante, spingendo l'anello in PTFE contro la superficie di tenuta.
Questo O-ring funge anche da tenuta statica tra la parte posteriore dell'anello in PTFE e la sede o l'alloggiamento della tenuta. Non si muove né ruota; fornisce semplicemente il carico radiale richiesto affinché l'anello in PTFE funzioni correttamente.
Caratteristiche principali e applicazioni
La costruzione specifica della tenuta ad anello e energizzatore le conferisce un insieme distinto di caratteristiche prestazionali adatte a molte applicazioni rotative comuni.
Tenuta bi-direzionale (a doppia azione)
Un vantaggio chiave di questo design è la sua capacità di sigillare la pressione da entrambe le direzioni. La natura simmetrica dell'anello in PTFE gli consente di funzionare efficacemente indipendentemente dalla direzione della pressione, rendendolo una tenuta versatile a doppia azione.
Funzionamento a basso attrito
Poiché il PTFE è l'unico materiale a contatto con il componente rotante, la tenuta genera pochissimo attrito e calore. Ciò lo rende ideale per applicazioni con velocità di rotazione più elevate dove altri tipi di tenute potrebbero surriscaldarsi e guastarsi prematuramente.
Installazione versatile
Questo design è altamente adattabile. Può essere installato per sigillare sul suo diametro esterno (tenuta per albero) o sul suo diametro interno (tenuta per pistone in un attuatore rotativo), rendendolo una soluzione flessibile per varie configurazioni hardware.
Comprendere i compromessi
Sebbene efficace, questo design è ciò che l'industria considera una tenuta rotativa "di base". È fondamentale comprenderne i limiti rispetto ad alternative più avanzate.
Energizzazione a pressione limitata
La forza di tenuta dipende interamente dalla "compressione" dell'O-ring. A differenza delle tenute energizzate a molla che utilizzano una molla metallica per un carico più aggressivo, la forza dell'O-ring è relativamente delicata. Ciò può limitarne l'efficacia in applicazioni ad altissima pressione o dove è necessario compensare un'usura significativa nel tempo.
Limiti termici dell'energizzatore
Il campo di temperatura operativa dell'intero gruppo di tenuta è spesso dettato dal materiale dell'O-ring, non dal PTFE. Sebbene l'anello in PTFE possa sopportare temperature estreme, un O-ring standard in NBR o Viton ha un limite di temperatura molto più basso, rendendo la selezione del materiale per l'energizzatore una considerazione critica di progettazione.
Fare la scelta giusta per la tua applicazione
La selezione della tenuta corretta richiede di abbinare le capacità del design alle tue esigenze operative.
- Se la tua attenzione principale è una tenuta bi-direzionale economicamente vantaggiosa in un ambiente a pressione moderata: Il design ad anello e energizzatore O-ring è una scelta eccellente e altamente affidabile.
- Se hai a che fare con pressioni molto elevate, basse temperature o richiedi una compensazione dell'usura a lungo termine: Considera una tenuta in PTFE energizzata a molla, che fornisce una forza di tenuta più aggressiva e costante in una gamma più ampia di condizioni.
- Se operi ad alte temperature: Assicurati che il materiale dell'energizzatore O-ring (ad esempio, FFKM, silicone) sia specificato per soddisfare o superare le esigenze termiche della tua applicazione.
Comprendendo questo sistema fondamentale a due componenti, puoi selezionare con sicurezza la soluzione di tenuta precisa per la tua specifica sfida rotativa.
Tabella riassuntiva:
| Componente | Funzione | Materiale | Caratteristica chiave |
|---|---|---|---|
| Anello di tenuta in PTFE | Tenuta dinamica contro l'albero rotante | PTFE (spesso caricato) | Basso attrito, resistente agli agenti chimici |
| Energizzatore O-Ring | Fornisce pressione costante; tenuta statica | NBR, Viton, ecc. | Forza elastica, determina l'intervallo di temperatura |
| Design complessivo | Tenuta bi-direzionale (a doppia azione) | Sistema a due componenti | Economico, installazione versatile |
Hai bisogno di una tenuta in PTFE affidabile e a basso attrito per la tua applicazione? KINTEK è specializzata nella produzione di componenti in PTFE di precisione, comprese tenute personalizzate ad anello ed energizzatore, per i settori dei semiconduttori, medico, di laboratorio e industriale. Che tu abbia bisogno di prototipi o di ordini ad alto volume, la nostra esperienza garantisce una vestibilità perfetta e prestazioni ottimali. Contattaci oggi stesso per discutere la tua specifica sfida di tenuta!

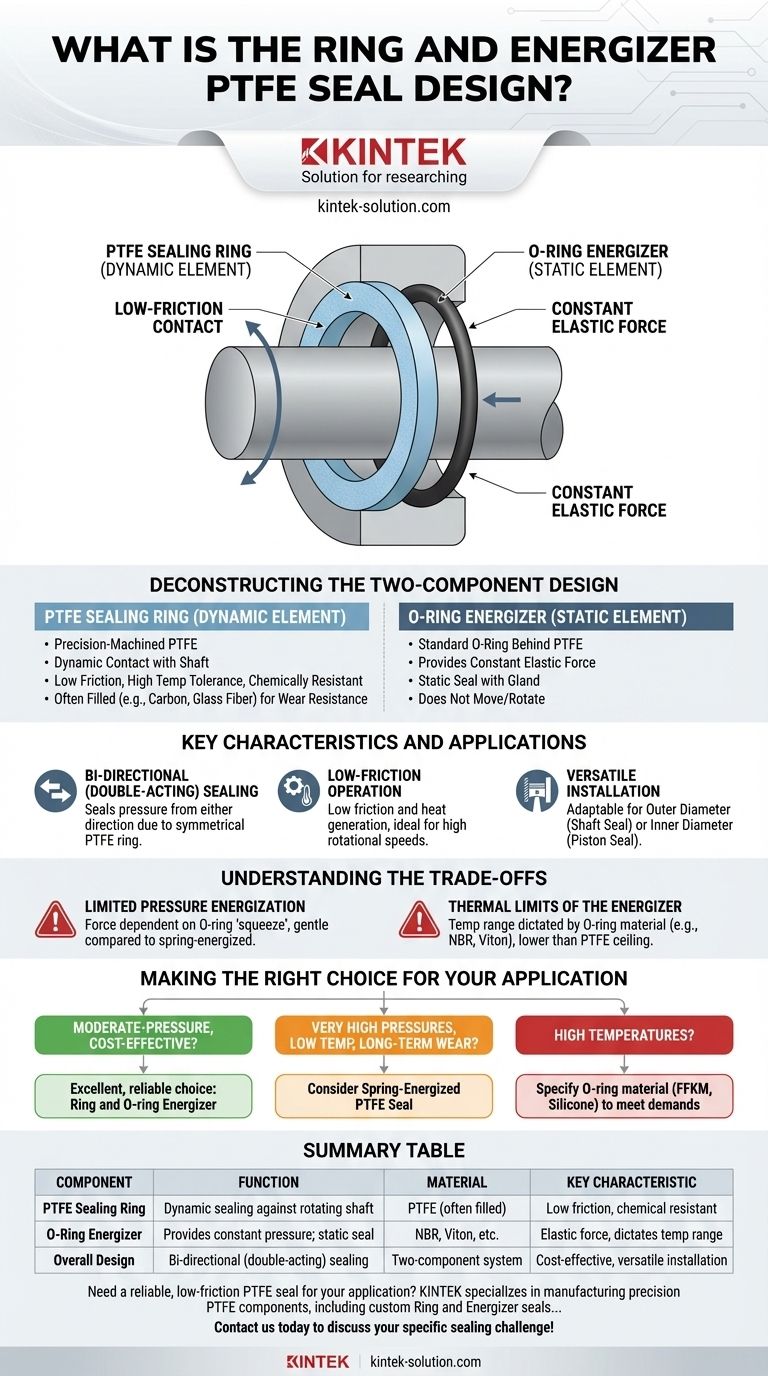

Guida Visiva
