Sebbene alcune fonti indichino una singola velocità massima, il vero limite di velocità per una tenuta per pistoni in PTFE non è un numero fisso. È una variabile dinamica che dipende fondamentalmente dalla pressione del sistema, dalla temperatura e dal composto specifico di PTFE utilizzato. Un valore conservativo per applicazioni a moto alternativo per uso generale potrebbe aggirarsi intorno a 3 piedi/sec (1 m/s), ma questo può essere significativamente più alto o più basso a seconda delle condizioni operative.
Il concetto che devi padroneggiare non è la velocità massima, ma il fattore Pressione-Velocità (PV). Questo valore rappresenta il carico combinato sulla tenuta ed è il vero determinante del suo limite di prestazione. Concentrarsi solo sulla velocità ignorando la pressione è una strada diretta verso un guasto prematuro della tenuta.
Oltre un Singolo Numero: Introduzione al Fattore PV
Per selezionare una tenuta che sopravviva nella tua applicazione, devi andare oltre una semplice valutazione della velocità e comprendere l'interazione tra pressione e velocità.
Cos'è il Fattore PV?
Il fattore PV è il prodotto della pressione operativa del sistema (P) e della velocità lineare della tenuta (V). Rappresenta la quantità di energia e calore generati all'interfaccia di tenuta per unità di area.
Ogni materiale di tenuta, comprese le diverse gradazioni di PTFE, ha una valutazione PV massima, che ne definisce i limiti operativi.
Come Interagiscono Pressione e Velocità
Pensa alla pressione e alla velocità come se fossero alle estremità opposte di un'altalena. Per mantenere il sistema in equilibrio (cioè, al di sotto del limite PV del materiale), se uno aumenta, l'altro deve diminuire.
Puoi avere un sistema con pressione molto alta che si muove a bassa velocità. Oppure, puoi avere un sistema a bassa pressione che si muove ad alta velocità. Tentare di operare contemporaneamente ad alta pressione e alta velocità supererà quasi certamente il limite PV.
Il Ruolo Critico del Calore
Superare il limite PV genera un calore di attrito eccessivo. Questo calore è il nemico principale della tenuta, facendo sì che il materiale PTFE si ammorbidisca, si degradi e si consumi rapidamente, portando a perdite e guasti catastrofici.
Fattori Chiave che Influenzano i Limiti di Velocità
La valutazione PV teorica è solo il punto di partenza. La velocità massima nel mondo reale è influenzata da diversi parametri critici del sistema.
Pressione del Sistema
Questa è la "P" nell'equazione PV. Pressioni operative più elevate riducono direttamente la velocità consentita per un dato materiale di tenuta, poiché il carico energetico totale aumenta proporzionalmente.
Temperatura Operativa
Il PTFE ha un ampio intervallo di temperatura operativa (ad esempio, da -65°F a +400°F), ma le sue proprietà meccaniche cambiano all'interno di tale intervallo. A temperature più elevate, la resistenza alla compressione e la resistenza all'usura del PTFE diminuiscono, riducendo di fatto la sua valutazione PV massima e quindi la velocità consentita.
Materiale della Tenuta e Riempitivi
Il PTFE puro è raramente utilizzato per tenute per pistoni dinamiche. Invece, viene miscelato con riempitivi come bronzo, carbonio, fibra di vetro o grafite. Questi riempitivi migliorano drasticamente la resistenza all'usura, riducono la dilatazione termica e aumentano la conducibilità termica, consentendo alla tenuta di gestire un valore PV molto più elevato e, di conseguenza, velocità più elevate.
Movimento Alternativo rispetto a Rotatorio
Il contesto del movimento è fondamentale. Le cifre di alta velocità (ad esempio, fino a 30 m/s) si riferiscono tipicamente alle tenute per alberi rotanti, dove è più facile mantenere un film lubrificante idrodinamico stabile. Le tenute per pistoni a moto alternativo subiscono arresti, avviamenti e inversioni costanti, che interrompono questo film, esercitando maggiore stress sulla tenuta e generalmente comportando limiti di velocità massima inferiori.
Comprendere i Compromessi e i Rischi
Scegliere e implementare una tenuta in PTFE richiede consapevolezza dei suoi limiti operativi per garantire l'affidabilità del sistema.
Il Pericolo di Ignorare i Limiti PV
Scegliere semplicemente una tenuta basandosi su una "velocità massima" generica senza calcolare il fattore PV per la tua applicazione specifica è la causa più comune di guasto. Ciò porta a usura accelerata, elevato attrito e tempi di inattività imprevisti del sistema.
Impatto della Finitura della Superficie di Contatto
La finitura del foro del cilindro o dello stelo del pistone è cruciale. Una superficie troppo ruvida agirà come una lima, abrasando la tenuta. Una superficie troppo liscia può impedire la ritenzione di un film lubrificante adeguato, aumentando l'attrito e il calore. Attenersi sempre alle specifiche del produttore della tenuta per la finitura superficiale.
Interpretazione Errata dei Dati Generici
Il valore di 3,2 piedi/sec citato in alcuni riferimenti è una linea guida molto conservativa, probabilmente per un PTFE non caricato sotto pressione moderata. Non è un limite universale. Al contrario, un valore di 30 m/s è per un tipo di applicazione completamente diverso (rotatorio). Fare affidamento su uno dei due senza contesto è fuorviante.
Come Determinare il Giusto Limite di Velocità per la Tua Applicazione
L'unico metodo affidabile è utilizzare i dati del produttore per la tenuta specifica che stai considerando. Consulta le loro schede tecniche e i grafici PV.
- Se la tua attenzione principale è sulle applicazioni ad alta velocità e bassa pressione: Probabilmente puoi raggiungere velocità ben al di sopra della linea guida conservativa di 3 piedi/sec, ma devi selezionare un composto di PTFE caricato e verificare che il tuo calcolo P x V rientri nei limiti pubblicati dal produttore.
- Se la tua attenzione principale è sulle applicazioni ad alta pressione e velocità moderata: La tua velocità massima sarà strettamente limitata dalla pressione. Dai priorità a una tenuta in PTFE con riempitivi (come il bronzo) progettata per elevata resistenza alla compressione e resistenza all'estrusione.
- Se la tua attenzione principale è l'affidabilità e la sicurezza assolute: Progetta sempre il tuo sistema per operare al 75% o meno del limite PV nominale della tenuta. Questo margine di sicurezza tiene conto di picchi di temperatura imprevisti, fluttuazioni di pressione e problemi di lubrificazione.
Consultare sempre le specifiche tabelle PV del produttore della tenuta per prendere una decisione ingegneristica informata e affidabile.
Tabella Riassuntiva:
| Fattore | Impatto sulla Velocità Massima |
|---|---|
| Pressione del Sistema (P) | Una pressione più elevata riduce significativamente la velocità consentita. |
| Materiale della Tenuta e Riempitivi | Il PTFE caricato (es. bronzo, carbonio) consente velocità molto più elevate. |
| Temperatura Operativa | Temperature più elevate abbassano il limite PV, riducendo la velocità massima. |
| Tipo di Movimento (Alternativo vs. Rotatorio) | Il movimento alternativo generalmente ha limiti di velocità inferiori rispetto a quello rotatorio. |
| Finitura Superficie di Contatto | Una finitura errata può aumentare drasticamente l'usura e il calore, limitando la velocità. |
Hai Bisogno di una Tenuta in PTFE in Grado di Gestire i Tuoi Requisiti Specifici di Pressione e Velocità?
In KINTEK, comprendiamo che il successo della tua applicazione dipende da una tenuta che è precisamente ingegnerizzata per le sue condizioni operative uniche, non solo da una valutazione di velocità generica. La nostra esperienza nella fabbricazione personalizzata di PTFE ti assicura di ottenere un componente che bilancia pressione, velocità e temperatura per prestazioni e longevità ottimali.
Forniamo:
- Composti in PTFE Formulati su Misura: Personalizzati con riempitivi come bronzo, carbonio o vetro per massimizzare il tuo limite PV e resistere a esigenze di alta velocità o alta pressione.
- Ingegneria di Precisione: Dai prototipi alla produzione ad alto volume, produciamo tenute che soddisfano specifiche esatte per finitura superficiale, tolleranze e durata.
- Guida Esperta: Il nostro team ti aiuterà ad analizzare i tuoi requisiti PV per selezionare o progettare una tenuta che garantisca affidabilità e prevenga guasti prematuri.
Non rischiare tempi di inattività dovuti a guasti della tenuta. Lascia che KINTEK progetti una soluzione per la tua applicazione nei settori dei semiconduttori, medicale, di laboratorio o industriale.
Contattaci oggi per una consulenza e un preventivo!

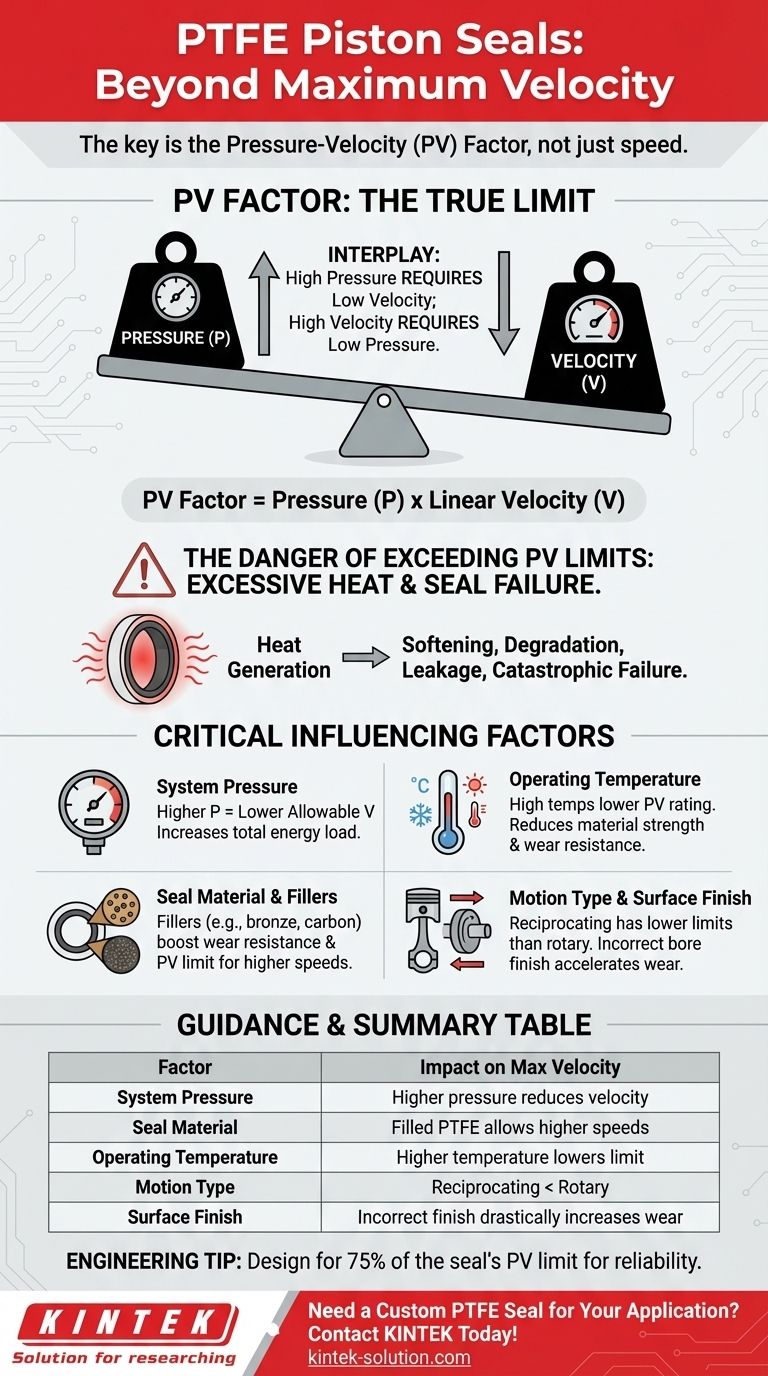

Guida Visiva
