La funzione principale di una valvola di ritegno rivestita in PTFE è quella di consentire il flusso di fluido in una singola direzione utilizzando il suo rivestimento specializzato per resistere a sostanze chimiche altamente corrosive o pure. Questo design a duplice scopo assicura che il fluido si muova solo in avanti, prevenendo automaticamente qualsiasi flusso inverso che potrebbe contaminare un processo o danneggiare apparecchiature critiche a monte come pompe e tubazioni.
Mentre qualsiasi valvola di ritegno è progettata per prevenire il riflusso dannoso, il rivestimento in politetrafluoroetilene (PTFE) è la chiave di differenziazione. Questa caratteristica rende la valvola essenziale per i sistemi che gestiscono fluidi aggressivi dove i componenti metallici o elastomerici standard si corroderebbero e fallirebbero rapidamente.
Il Doppio Ruolo: Direzione del Flusso e Protezione del Materiale
Una valvola di ritegno rivestita in PTFE svolge due scopi distinti ma interconnessi. Gestisce la direzione fisica del flusso fornendo contemporaneamente una barriera chimica per proteggere i componenti strutturali della valvola.
Il Meccanismo Centrale: Prevenire il Riflusso
Nel suo cuore, una valvola di ritegno funziona come una valvola unidirezionale. È una valvola passiva e automatica che non richiede alcuna attuazione esterna per funzionare.
Quando il fluido si muove nella direzione prevista, la pressione apre il meccanismo interno della valvola. Se il flusso si interrompe o tenta di invertirsi, questa contropressione forza il meccanismo a sigillarsi, prevenendo qualsiasi riflusso. Ciò è fondamentale per proteggere le pompe dal funzionamento a secco o dal danneggiamento dovuto a picchi di pressione inversa.
Il Vantaggio Critico: Il Rivestimento in PTFE
La caratteristica distintiva è il suo rivestimento interno realizzato in PTFE, un fluoropolimero noto per l'eccezionale resistenza chimica.
Questo rivestimento isola il corpo metallico della valvola dal fluido di processo. È indispensabile nelle applicazioni che coinvolgono acidi aggressivi, basi o altri prodotti chimici corrosivi che degraderebbero rapidamente i materiali standard. Le sue proprietà antiaderenti impediscono inoltre che i media aderiscano e sporchino le superfici interne della valvola.
Come Funzionano le Valvole di Ritegno Rivestite in PTFE Comuni
Diversi design raggiungono lo stesso obiettivo di prevenire il riflusso, ma i loro meccanismi sono adatti a condizioni diverse.
La Valvola di Ritegno a Wafer
Una valvola di ritegno in stile wafer utilizza un singolo disco attaccato a una cerniera. Il flusso in avanti spinge il disco ad aprirsi, consentendo il passaggio del fluido.
Quando il flusso si inverte, il disco si chiude contro la sua sede, creando una tenuta. Il loro design semplice e compatto consente di installarle direttamente tra due flange di tubazione, rendendole facili da inserire nei sistemi esistenti.
La Valvola di Ritegno a Doppia Piastra
Questo design, noto anche come valvola di ritegno a doppia porta, utilizza due piastre a semicerchio (porte) incernierate al centro.
Le piastre sono tenute chiuse da una molla. La pressione del flusso in avanti supera la tensione della molla e apre le piastre. Quando il flusso si inverte, la contropressione e l'azione della molla fanno sì che le piastre si chiudano rapidamente. Questa chiusura rapida aiuta ad attenuare gli effetti del colpo d'ariete, un picco di pressione dannoso causato da un arresto improvviso della quantità di moto del fluido.
Comprendere i Compromessi e le Considerazioni
Sebbene siano molto efficaci, la scelta della valvola giusta richiede la comprensione dei suoi limiti operativi e della corretta applicazione.
Non è una Valvola di Controllo del Flusso
Una valvola di ritegno è puramente per il controllo direzionale on/off. Non può essere utilizzata per strozzare o regolare la velocità del flusso.
Per la regolazione del flusso è necessario un tipo diverso di valvola, come una valvola a farfalla o a sfera rivestita in PTFE. Una valvola di ritegno è un dispositivo di sicurezza automatico, non uno strumento di controllo manuale.
Limitazioni di Temperatura e Pressione
Il PTFE ha un intervallo specifico di temperatura e pressione operativa. Il superamento dei limiti specificati dal produttore può compromettere l'integrità del rivestimento, portando al guasto della valvola.
È fondamentale abbinare le specifiche della valvola alla temperatura e alla pressione operativa massima del sistema per garantire sicurezza e longevità.
Potenziale di Usura
Come qualsiasi dispositivo meccanico, le parti mobili, come cerniere e molle, sono soggette a usura nel tempo. L'efficacia della tenuta dipende dalle condizioni del disco e della sede. L'ispezione regolare, specialmente in applicazioni con cicli elevati o abrasive, è fondamentale per prestazioni affidabili.
Fare la Scelta Giusta per la Tua Applicazione
La selezione della valvola corretta richiede l'allineamento del suo design con il tuo obiettivo operativo primario.
- Se la tua attenzione principale è la gestione di sostanze chimiche altamente corrosive: Il rivestimento in PTFE è la caratteristica essenziale, garantendo l'integrità strutturale della valvola e prevenendo la contaminazione del processo.
- Se la tua attenzione principale è lo spazio e la facilità di installazione: Una valvola di ritegno in stile wafer offre una soluzione compatta e leggera che si adatta facilmente tra le flange delle tubazioni esistenti.
- Se la tua attenzione principale è mitigare il colpo d'ariete: L'azione rapida assistita da molla di una valvola di ritegno a doppia piastra fornisce una protezione superiore contro i picchi di pressione dannosi.
In definitiva, la selezione della valvola di ritegno rivestita in PTFE corretta significa abbinare i suoi punti di forza specifici alle esigenze chimiche e meccaniche uniche del tuo sistema.
Tabella Riassuntiva:
| Funzione | Caratteristica Chiave | Vantaggio |
|---|---|---|
| Prevenire il Riflusso | Meccanismo a valvola unidirezionale | Protegge pompe e apparecchiature a monte da danni |
| Resistere alla Corrosione | Rivestimento interno in PTFE | Gestisce acidi aggressivi, basi e sostanze chimiche pure |
| Prevenire la Contaminazione | Superficie inerte e antiaderente | Mantiene la purezza del fluido e previene l'incrostazione |
| Mitigare il Colpo d'Ariete | Design a doppia piastra a chiusura rapida (tipi specifici) | Riduce i picchi di pressione dannosi nel sistema |
Hai bisogno di una valvola affidabile e resistente alla corrosione per il tuo processo critico?
KINTEK è specializzata nella produzione di componenti in PTFE di alta precisione, incluse valvole di ritegno, guarnizioni e rivestimenti personalizzati. Serviamo i settori dei semiconduttori, medico, laboratorio e industriale, assicurando che le vostre apparecchiature siano protette dalle sostanze chimiche più aggressive.
La nostra esperienza nella fabbricazione personalizzata, dai prototipi agli ordini ad alto volume, garantisce una perfetta adattabilità alle esigenze specifiche della vostra applicazione.
Contatta KINTEK oggi stesso per discutere il tuo progetto e ottenere un preventivo!

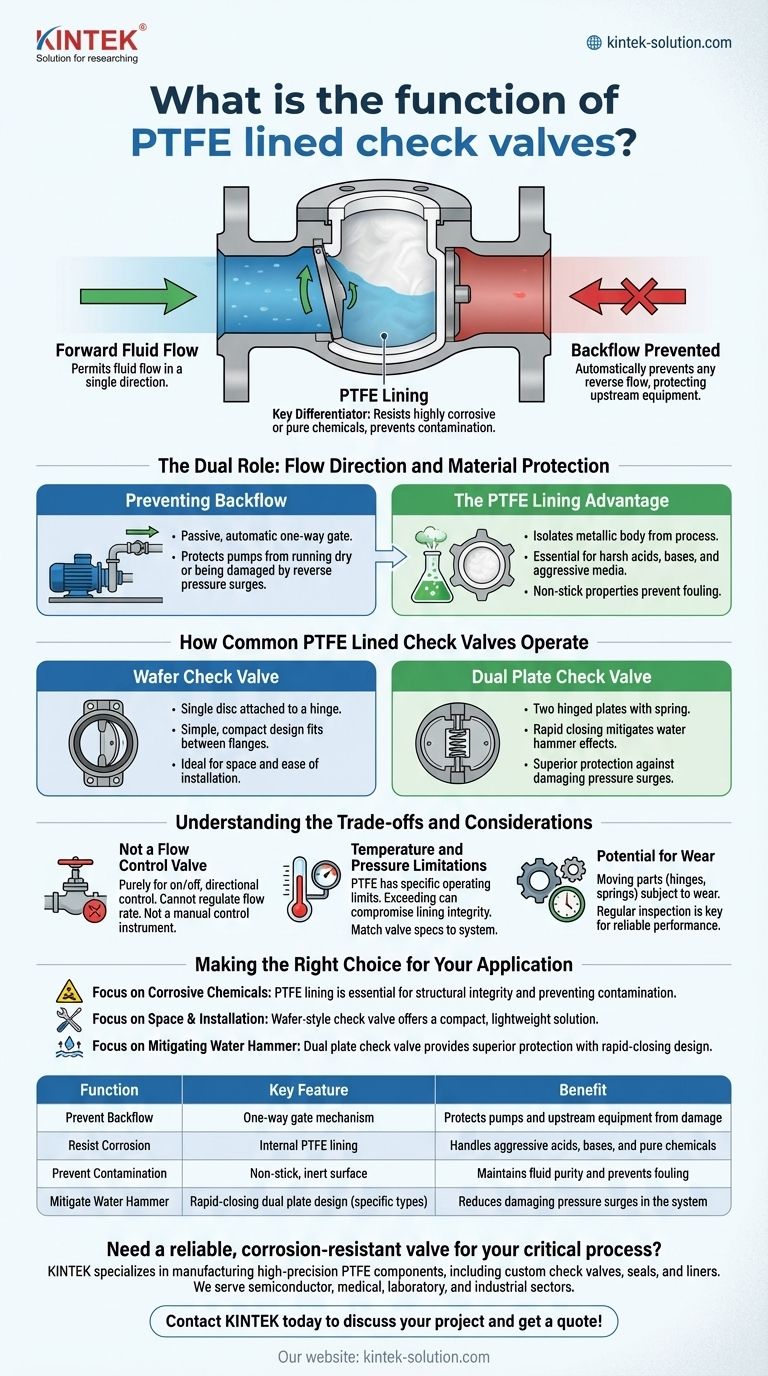

Guida Visiva
