La chiave è la forma a V. La guarnizione a V in PTFE, nota anche come guarnizione ad anello a V, consiste in una pila di anelli flessibili a forma di chevron. Questa configurazione unica consente all'intera pila di espandersi o contrarsi automaticamente in risposta diretta ai cambiamenti di pressione del sistema, garantendo una tenuta costante e affidabile in un ampio intervallo di condizioni operative.
Il design della guarnizione a V in PTFE crea una tenuta autoregolante. Invece di fare affidamento su una compressione meccanica costante, utilizza la pressione del fluido del sistema stesso per regolare dinamicamente la forza di tenuta, stringendosi sotto alta pressione e rilassandosi sotto bassa pressione.
La meccanica di una tenuta autoregolante
Per capire perché questo design è così efficace nelle applicazioni dinamiche, dobbiamo esaminare come interagiscono i componenti sotto pressione. Il sistema è più di una semplice barriera; è un meccanismo reattivo.

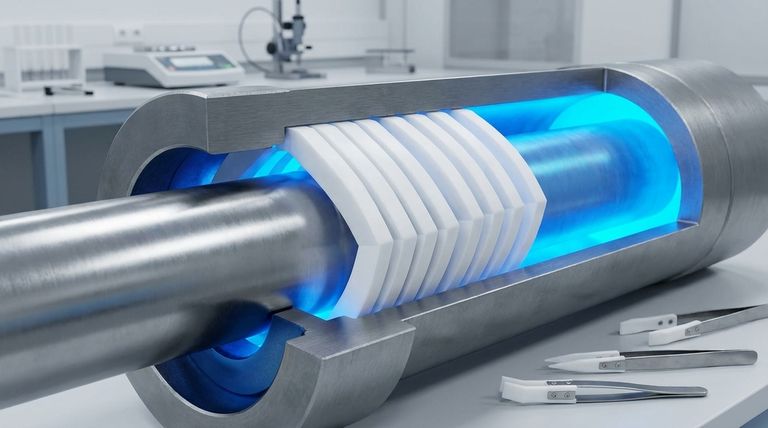

Il design ad anello a V impilato
Un set di guarnizioni a V non è un singolo componente solido. È una serie di anelli individuali impilati insieme. Questa disposizione impilata è ciò che conferisce alla guarnizione la flessibilità di reagire alla forza.
Ogni anello ha una distinta forma a "V", che crea "labbra" flessibili sui suoi diametri interno ed esterno. Quando vengono impilati, questi anelli formano una colonna che può comprimersi ed espandersi come unità.
Come la pressione attiva la tenuta
Quando la pressione del sistema aumenta, il fluido entra negli spazi tra gli anelli a V. Questa pressione agisce sulle superfici interne della "V", forzando le labbra di ciascun anello verso l'esterno.
Il labbro interno viene premuto saldamente contro l'asta o l'albero in movimento, mentre il labbro esterno viene premuto contro la parete dell'alloggiamento. Maggiore è la pressione del sistema, maggiore è la forza esercitata sulle labbra e più stretta diventa la tenuta.
Risposta ai cali di pressione
Quando la pressione del sistema diminuisce, la forza che spinge le labbra dell'anello a V a separarsi si riduce. L'elasticità naturale del materiale PTFE consente alle labbra di rilassarsi leggermente.
Questa azione autoregolante riduce l'attrito e minimizza l'usura sia della guarnizione che dell'attrezzatura quando non è necessaria una tenuta ad alta pressione, prolungando la vita utile dei componenti.
L'importanza del PTFE come materiale
Il design ad anello a V è solo metà dell'equazione. La scelta del politetrafluoroetilene (PTFE) come materiale è ciò che rende questo tipo di guarnizione adatto agli ambienti più esigenti.
Resistenza chimica senza pari
Il PTFE è virtualmente immune agli attacchi chimici. I suoi forti legami carbonio-fluoro gli consentono di resistere a quasi tutti gli acidi, le basi e i solventi organici. Ciò lo rende la scelta ideale per sigillare sistemi che gestiscono fluidi corrosivi o aggressivi.
Ideale per applicazioni dinamiche
La combinazione della forma a V autoregolante e delle proprietà del PTFE rende questa guarnizione eccezionalmente efficace nelle applicazioni dinamiche come cilindri idraulici e pompe. Può gestire movimenti costanti prevenendo perdite, anche quando la pressione fluttua rapidamente.
Comprendere i compromessi
Sebbene sia altamente efficace, la guarnizione a V in PTFE richiede una considerazione adeguata per funzionare correttamente. Le sue prestazioni sono direttamente legate alla sua installazione e all'ambiente operativo.
Sensibilità all'installazione
Le prestazioni di una pila di guarnizioni a V dipendono fortemente da una corretta installazione. Gli anelli devono essere installati nell'orientamento corretto e deve essere applicato il corretto precarico (compressione) iniziale. Un serraggio eccessivo può causare attrito eccessivo e usura prematura.
Dilatazione termica
Il PTFE ha un coefficiente di dilatazione termica relativamente alto rispetto ai metalli. Nelle applicazioni con ampie oscillazioni di temperatura, ciò deve essere tenuto in considerazione nella progettazione del premistoppa e dell'alloggiamento per evitare che la tenuta diventi troppo stretta o troppo allentata.
Fare la scelta giusta per il tuo obiettivo
La selezione della guarnizione corretta dipende interamente dalle esigenze della tua applicazione specifica.
- Se il tuo obiettivo principale è gestire pressioni fluttuanti: La natura autoregolante del design ad anello a V fornisce una tenuta affidabile che si adatta automaticamente ai picchi e ai cali di pressione idraulica.
- Se il tuo obiettivo principale è la compatibilità chimica: La resistenza chimica quasi universale del PTFE lo rende una delle uniche scelte praticabili per sigillare mezzi aggressivi o corrosivi.
- Se il tuo obiettivo principale è la tenuta dinamica con alta affidabilità: La combinazione di un design adattivo e di un materiale durevole e a basso attrito rende la guarnizione a V una soluzione privilegiata per aste e martinetti a movimento alternativo.
Questo design trasforma la pressione del sistema da un potenziale problema alla forza stessa che garantisce una tenuta robusta.
Tabella riassuntiva:
| Caratteristica | Vantaggio |
|---|---|
| Design a V | Regola automaticamente la forza di tenuta con i cambiamenti di pressione |
| Anelli impilati | Permette l'espansione e la contrazione come unità |
| Materiale PTFE | Fornisce una resistenza chimica superiore e un basso attrito |
| Risposta dinamica | Si stringe sotto alta pressione, si rilassa sotto bassa pressione |
Hai bisogno di una tenuta affidabile per pressioni fluttuanti? KINTEK è specializzata nella produzione di componenti in PTFE personalizzati ad alte prestazioni come le guarnizioni a V per i settori dei semiconduttori, medico, di laboratorio e industriale. La nostra produzione di precisione assicura che le tue guarnizioni gestiscano i cambiamenti di pressione in modo impeccabile, dai prototipi agli ordini ad alto volume. Contatta oggi i nostri esperti per discutere la tua specifica sfida di tenuta!

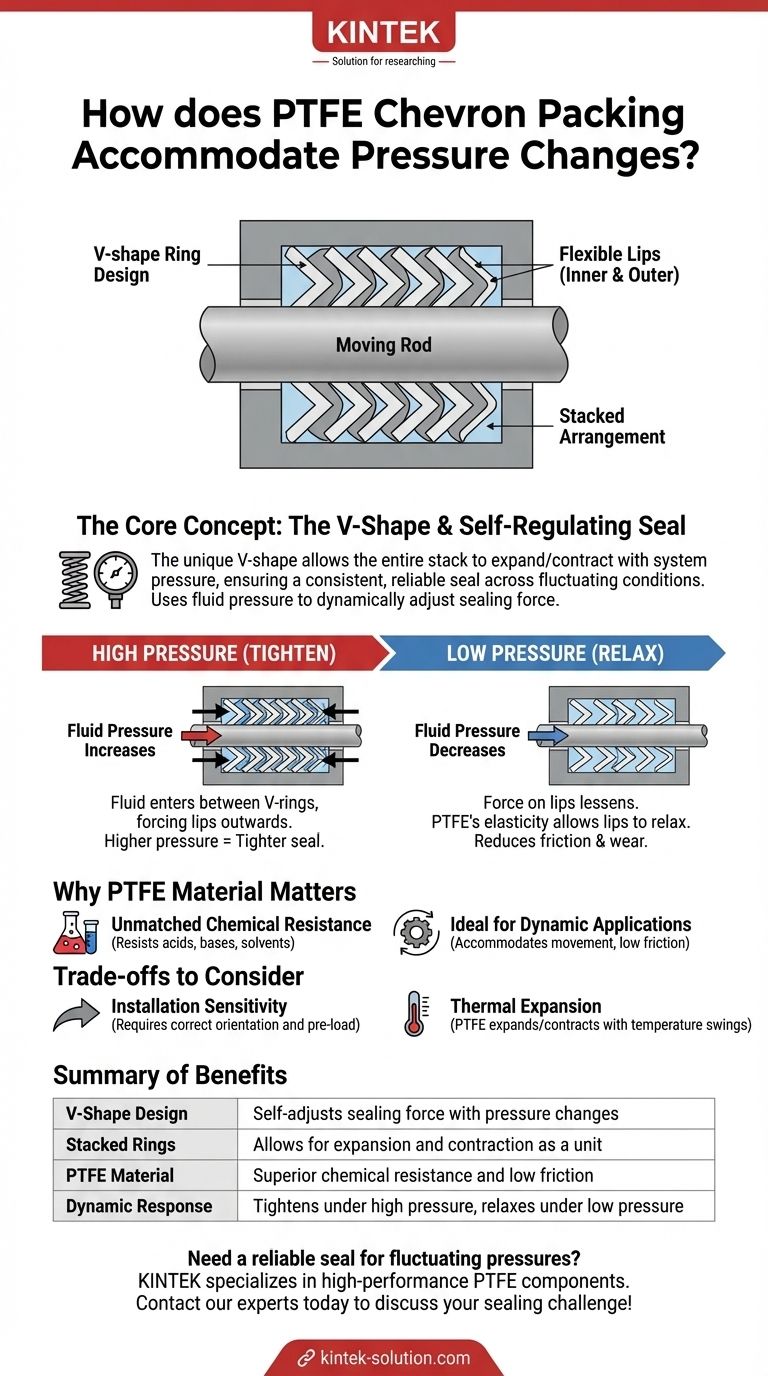

Guida Visiva
