In sostanza, una valvola di ritegno a doppio disco rivestita in PTFE è una valvola industriale specializzata progettata per svolgere una funzione critica: prevenire il riflusso nelle tubazioni che gestiscono fluidi altamente corrosivi o ad alta purezza. Combina il design compatto ed efficiente di una valvola di ritegno a doppio disco con l'eccezionale resistenza chimica di un rivestimento in politetrafluoroetilene (PTFE), che funge da scudo protettivo per i componenti metallici interni della valvola.
L'intuizione cruciale è che questa valvola non è solo un semplice dispositivo di prevenzione del riflusso. È una soluzione ingegneristica specifica per ambienti chimici aggressivi in cui una valvola metallica standard si corroderebbe e si guasterebbe rapidamente, compromettendo sia il sistema che la purezza del mezzo.
L'anatomia di una valvola specializzata
Per comprenderne il valore, dobbiamo esaminare le sue due caratteristiche principali: il design meccanico e il rivestimento protettivo.
Il meccanismo a doppio disco
Una valvola di ritegno a doppio disco, nota anche come valvola di ritegno a wafer, presenta un design semplice ma efficace. È costituita da due piastre semicircolari, o "porte", incernierate su un perno centrale.
Queste piastre sono tenute chiuse da una molla. Quando il fluido scorre nella direzione prevista, la pressione spinge le due piastre ad aprirsi, consentendo il passaggio del mezzo.
Se il flusso si interrompe o tenta di invertirsi, la molla e la contropressione fanno scattare istantaneamente le piastre in posizione di chiusura, creando una tenuta e prevenendo qualsiasi riflusso. Questo design è noto per essere leggero, compatto e facile da installare tra le flange delle tubazioni.
Il rivestimento critico in PTFE
La chiave delle prestazioni di questa valvola in condizioni difficili è il suo rivestimento interno in PTFE (Politetrafluoroetilene). Si tratta di un rivestimento plastico durevole e ingegnerizzato applicato a tutte le superfici bagnate della valvola.
Il PTFE crea una barriera protettiva, non reattiva, tra il corpo metallico della valvola e il fluido che lo attraversa. Questo rivestimento conferisce alla valvola le sue capacità uniche.
Come tutto funziona insieme
La combinazione è semplice ma potente. Il meccanismo a doppio disco fornisce una prevenzione del riflusso automatica e affidabile, mentre il rivestimento in PTFE assicura che la valvola possa sopravvivere e funzionare perfettamente in mezzi aggressivi.
Il fluido corrosivo entra in contatto solo con l'inerte rivestimento in PTFE, mai con il metallo strutturale del corpo o delle piastre della valvola. Ciò protegge la valvola dall'attacco chimico e impedisce il rilascio di ioni metallici che potrebbero contaminare il fluido di processo.
Vantaggi chiave di questo design
Scegliere una valvola rivestita in PTFE è una decisione deliberata presa per ottenere vantaggi specifici e critici in applicazioni esigenti.
Resistenza chimica senza pari
Questo è il motivo principale per utilizzare una valvola rivestita in PTFE. Può gestire una vasta gamma di sostanze chimiche aggressive, inclusi acidi forti, basi e solventi che distruggerebbero rapidamente la maggior parte dei metalli.
Manutenzione e contaminazione ridotte
Il PTFE ha un coefficiente di attrito estremamente basso, che lo rende una superficie "antiaderente". Questa proprietà impedisce l'accumulo di mezzo all'interno della valvola, riducendo la necessità di pulizie frequenti e minimizzando il rischio di contaminazione incrociata tra i lotti.
Eccellenti prestazioni di tenuta
L'intrinseca flessibilità del materiale PTFE aiuta a creare una tenuta ermetica e affidabile quando le piastre si chiudono, il che è fondamentale per prevenire perdite nei sistemi che gestiscono materiali pericolosi.
Comprendere i compromessi e i limiti
Sebbene potente, questa valvola specializzata non è una soluzione universale. La sua costruzione unica comporta limiti specifici che è fondamentale comprendere.
Vincoli di temperatura e pressione
Il PTFE ha un intervallo di temperatura operativa più limitato rispetto al metallo. Può essere danneggiato da calore eccessivo, alta pressione o shock termico improvviso, che possono causare la fessurazione o la delaminazione del rivestimento.
Investimento iniziale più elevato
Il complesso processo di produzione richiesto per applicare un rivestimento in PTFE uniforme e ad alta integrità rende queste valvole significativamente più costose inizialmente rispetto alle valvole di ritegno standard in ghisa o acciaio inossidabile.
Suscettibilità agli abrasivi
Sebbene chimicamente robusto, il rivestimento in PTFE è un materiale più morbido del metallo. Non è adatto per applicazioni con fanghi altamente abrasivi, poiché le particelle abrasive possono consumare o danneggiare fisicamente il rivestimento protettivo nel tempo.
Fare la scelta giusta per la tua applicazione
La selezione della valvola corretta dipende dall'allineamento dei suoi punti di forza specifici con le esigenze del tuo sistema.
- Se la tua attenzione principale è la gestione di mezzi corrosivi: Questa valvola è la scelta ideale, fornendo una protezione a lungo termine contro l'attacco chimico dove le valvole standard fallirebbero.
- Se la tua attenzione principale è il mantenimento della purezza del fluido: La superficie inerte e antiaderente del PTFE la rende un'opzione eccellente per applicazioni farmaceutiche, a semiconduttore o alimentari in cui la prevenzione della contaminazione è fondamentale.
- Se la tua attenzione principale è il servizio di utilità generale (es. acqua o aria): Questa valvola è probabilmente una spesa non necessaria e proibitiva in termini di costi; una valvola di ritegno metallica standard, non rivestita, sarebbe molto più pratica.
In definitiva, scegliere una valvola di ritegno a doppio disco rivestita in PTFE è un investimento in affidabilità e sicurezza per i sistemi che affrontano le sfide chimiche più impegnative.
Tabella riassuntiva:
| Caratteristica | Vantaggio |
|---|---|
| Rivestimento in PTFE | Protegge da acidi, basi e solventi corrosivi; previene la contaminazione. |
| Design a doppio disco | Compatto, leggero e fornisce una prevenzione del riflusso rapida e automatica. |
| Superficie antiaderente | Riduce l'accumulo di mezzo, minimizza la manutenzione e garantisce la purezza del lotto. |
| Idoneità all'applicazione | Ideale per processi a semiconduttore, farmaceutici, di laboratorio e chimici industriali. |
Hai bisogno di una valvola affidabile e resistente alla corrosione per il tuo processo critico?
In KINTEK, siamo specializzati in componenti di precisione in PTFE, inclusi guarnizioni, rivestimenti e vetreria per laboratorio fabbricati su misura per i settori dei semiconduttori, medico, di laboratorio e industriale. La nostra esperienza garantisce che le vostre valvole e componenti soddisfino i più elevati standard di resistenza chimica e purezza.
Lascia che ti aiutiamo a proteggere il tuo sistema e il tuo prodotto. Contatta oggi i nostri esperti per discutere le tue esigenze specifiche, dai prototipi agli ordini ad alto volume.

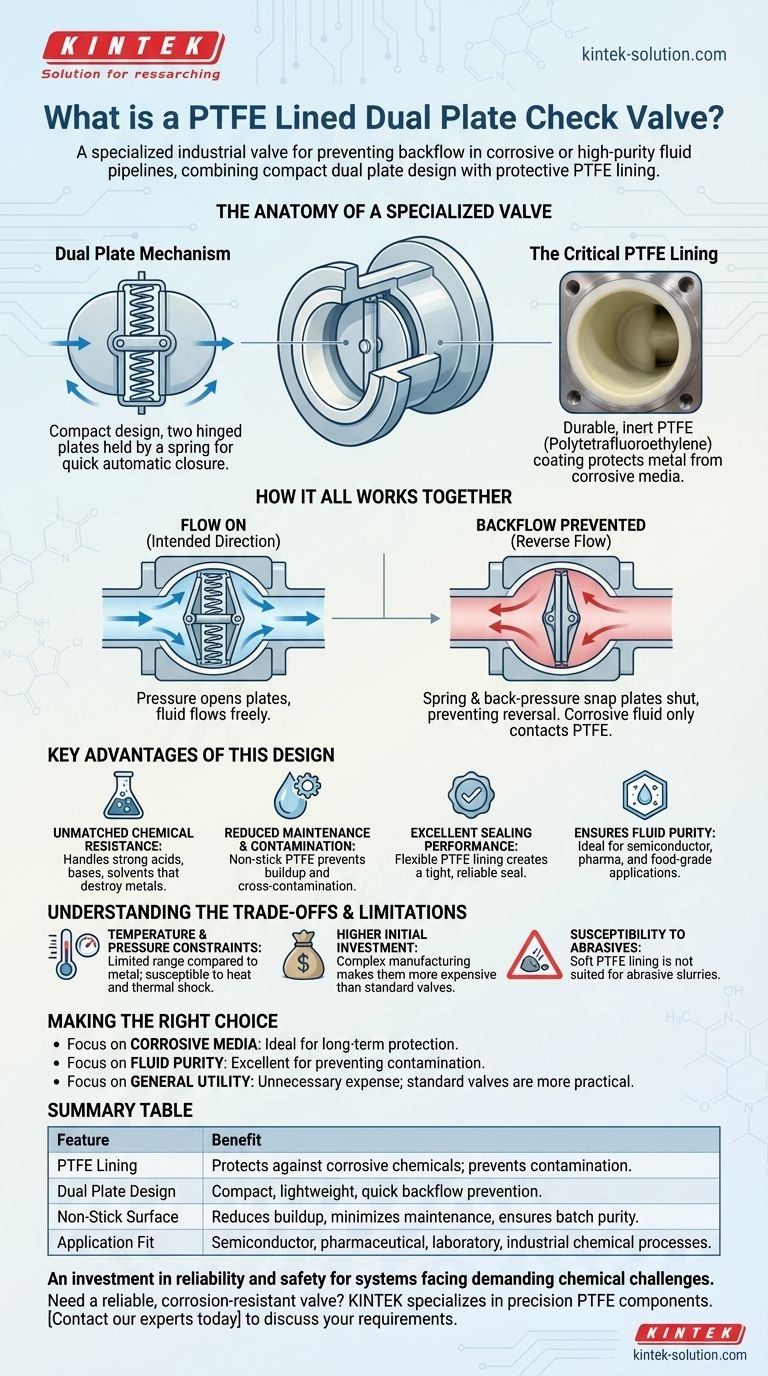

Guida Visiva
