Per selezionare il paraolio in PTFE corretto, è necessario valutare quattro parametri operativi principali: temperatura, mezzo chimico, pressione e velocità di rotazione. Questi fattori devono quindi essere abbinati alla composizione del materiale della guarnizione, al tipo di energizzatore e ai vincoli fisici dell'hardware.
La scelta di un paraolio in PTFE non consiste nel trovare un singolo componente "migliore"; si tratta di progettare un sistema di tenuta. La vera affidabilità deriva dall'allineamento del materiale e della geometria della guarnizione con la preparazione specifica dell'hardware e le esigenze operative dinamiche.
Comprendere le Condizioni Operative Fondamentali
Le prestazioni di qualsiasi guarnizione sono dettate dal suo ambiente. Le guarnizioni in PTFE sono scelte per applicazioni impegnative, rendendo una chiara definizione di queste condizioni il primo passo obbligatorio.
Intervallo di Temperatura
La finestra di temperatura operativa influisce sia sul rivestimento in PTFE che sull'energizzatore a molla interno. Il PTFE offre un intervallo molto ampio, ma il freddo estremo può causare irrigidimento, mentre il calore estremo può aumentare i tassi di usura.
Esposizione al Mezzo Chimico
Il PTFE è rinomato per la sua resistenza chimica quasi universale. Tuttavia, anche i riempitivi specifici utilizzati per migliorarne le proprietà meccaniche devono essere compatibili con il mezzo sigillato.
Pressione del Sistema
La guarnizione deve essere in grado di resistere alla pressione massima del sistema senza essere spinta fisicamente nello spazio di gioco dell'hardware. L'alta pressione richiede una progettazione robusta della guarnizione e tolleranze hardware più strette.
Velocità di Rotazione
Le alte velocità superficiali generano un calore per attrito significativo. La natura a basso attrito del PTFE lo rende ideale per queste applicazioni, ma una progettazione e una lubrificazione adeguate sono fondamentali per dissipare questo calore e prevenire l'usura prematura.
Il Ruolo Critico della Progettazione dell'Hardware
Una guarnizione ad alte prestazioni fallirà in un sistema mal preparato. L'hardware non è solo un alloggiamento; è un componente attivo del sistema di tenuta.
Finitura Superficiale e Durezza
La superficie dinamica, tipicamente un albero, deve avere una finitura molto liscia e una durezza sufficiente. Una superficie ruvida agirà come un abrasivo, distruggendo rapidamente il labbro della guarnizione, mentre una superficie morbida può essere incisa dalla guarnizione, creando un percorso di perdita.
Gioco di Estrusione (Gioco Radiale)
Questo è il piccolo spazio tra l'albero rotante e l'alloggiamento stazionario. Se questo spazio è troppo grande, l'alta pressione può spingere fisicamente il materiale della guarnizione al suo interno, causando danni e guasti. Un controllo preciso di questo gioco non è negoziabile per le applicazioni ad alta pressione.
Adattamento Dimensionale
La guarnizione deve adattarsi correttamente al suo alloggiamento. Un adattamento improprio può portare a movimento, perdite o danni durante l'installazione, compromettendo l'intero sistema fin dall'inizio.
Scomporre la Guarnizione Stessa
Definiti l'ambiente e l'hardware, è possibile specificare correttamente i componenti della guarnizione.
Il Rivestimento in Polimero
L'elemento di tenuta primario è il rivestimento in PTFE. Il PTFE puro è morbido, quindi vengono aggiunti riempitivi come carbonio, fibra di vetro o grafite per aumentare la durezza, migliorare la resistenza all'usura e gestire la dilatazione termica per applicazioni specifiche.
L'Energizzatore a Molla
La molla fornisce l'energia iniziale e costante necessaria per premere il labbro in PTFE contro l'albero, garantendo una tenuta ermetica anche a basse pressioni. Il tipo di molla (a V, elicoidale, ecc.) influenza la forza di tenuta e le caratteristiche prestazionali.
Comprendere i Compromessi
Non esiste una guarnizione universalmente perfetta. Ogni scelta di progettazione comporta il bilanciamento di fattori in competizione.
Attrito vs. Forza di Tenuta
Un energizzatore a molla più forte crea una tenuta più aggressiva, eccellente per alta pressione o fluidi a bassa viscosità. Tuttavia, questo aumenta l'attrito, che a sua volta genera più calore e accelera l'usura, in particolare ad alte velocità.
Riempitivi e Proprietà del Materiale
L'aggiunta di riempitivi al rivestimento in PTFE migliora proprietà come durezza e resistenza all'usura. Il compromesso è che questi riempitivi possono talvolta ridurre la compatibilità chimica complessiva o aumentare l'abrasione su hardware più morbido.
Complessità del Design vs. Disponibilità
Una guarnizione altamente personalizzata potrebbe offrire le migliori prestazioni teoriche per la vostra applicazione. Tuttavia, ciò può comportare costi più elevati, tempi di consegna più lunghi e installazione difficile, il che può rendere più pratica un'opzione standard e prontamente disponibile.
Fare la Scelta Giusta per il Tuo Obiettivo
Il tuo obiettivo principale dovrebbe guidare i tuoi criteri di selezione finali.
- Se la tua priorità è la rotazione ad alta velocità: Dai priorità a un composto di PTFE a basso attrito e assicurati una finitura superficiale dell'albero eccezionale per gestire il calore.
- Se la tua priorità è la tenuta ad alta pressione: Presta maggiore attenzione alla riduzione al minimo del gioco di estrusione e seleziona un design della guarnizione con un profilo robusto e anti-estrusione.
- Se la tua priorità è una compatibilità chimica aggressiva: Seleziona un rivestimento in PTFE non riempito o uno con un riempitivo inerte noto e verifica che anche il materiale dell'energizzatore a molla sia compatibile.
- Se la tua priorità è la massima longevità: Tratta l'hardware come parte integrante della guarnizione; investire nella corretta durezza e finitura superficiale produrrà i maggiori ritorni sull'affidabilità.
Un approccio sistematico che considera l'intero ambiente di tenuta è la chiave per ottenere le massime prestazioni e affidabilità.
Tabella Riassuntiva:
| Fattore Chiave di Selezione | Perché è Importante |
|---|---|
| Intervallo di Temperatura | Influisce sulla rigidità del PTFE e sulle prestazioni dell'energizzatore. |
| Mezzo Chimico | Deve essere compatibile con il PTFE e i suoi riempitivi. |
| Pressione del Sistema | Dettato dalla progettazione della guarnizione e dalle tolleranze dell'hardware. |
| Velocità di Rotazione | Genera calore per attrito; richiede un design a basso attrito. |
| Progettazione dell'Hardware | La finitura superficiale, la durezza e il gioco di estrusione sono critici. |
| Composizione della Guarnizione | Il riempitivo in PTFE e il tipo di energizzatore devono corrispondere all'applicazione. |
Hai Bisogno di una Guarnizione in PTFE Progettata per le Tue Esigenze Specifiche?
La selezione del paraolio in PTFE giusto è un complesso equilibrio tra condizioni operative, hardware e scienza dei materiali. KINTEK è specializzata nella progettazione e produzione di componenti di precisione in PTFE—inclusi guarnizioni, rivestimenti e vetreria da laboratorio—per le applicazioni più impegnative nei settori dei semiconduttori, medico, di laboratorio e industriale.
Collaboriamo con te per:
- Analizzare i tuoi parametri operativi specifici (temperatura, pressione, velocità, fluidi).
- Raccomandare o fabbricare su misura il composto di PTFE e il design della guarnizione ideali.
- Garantire la compatibilità con il tuo hardware per la massima affidabilità del sistema.
Dai prototipi agli ordini ad alto volume, forniamo la precisione e le prestazioni richieste dalla tua applicazione.
Contattaci oggi per discutere la tua sfida di tenuta e ricevere supporto esperto! Mettiti in Contatto

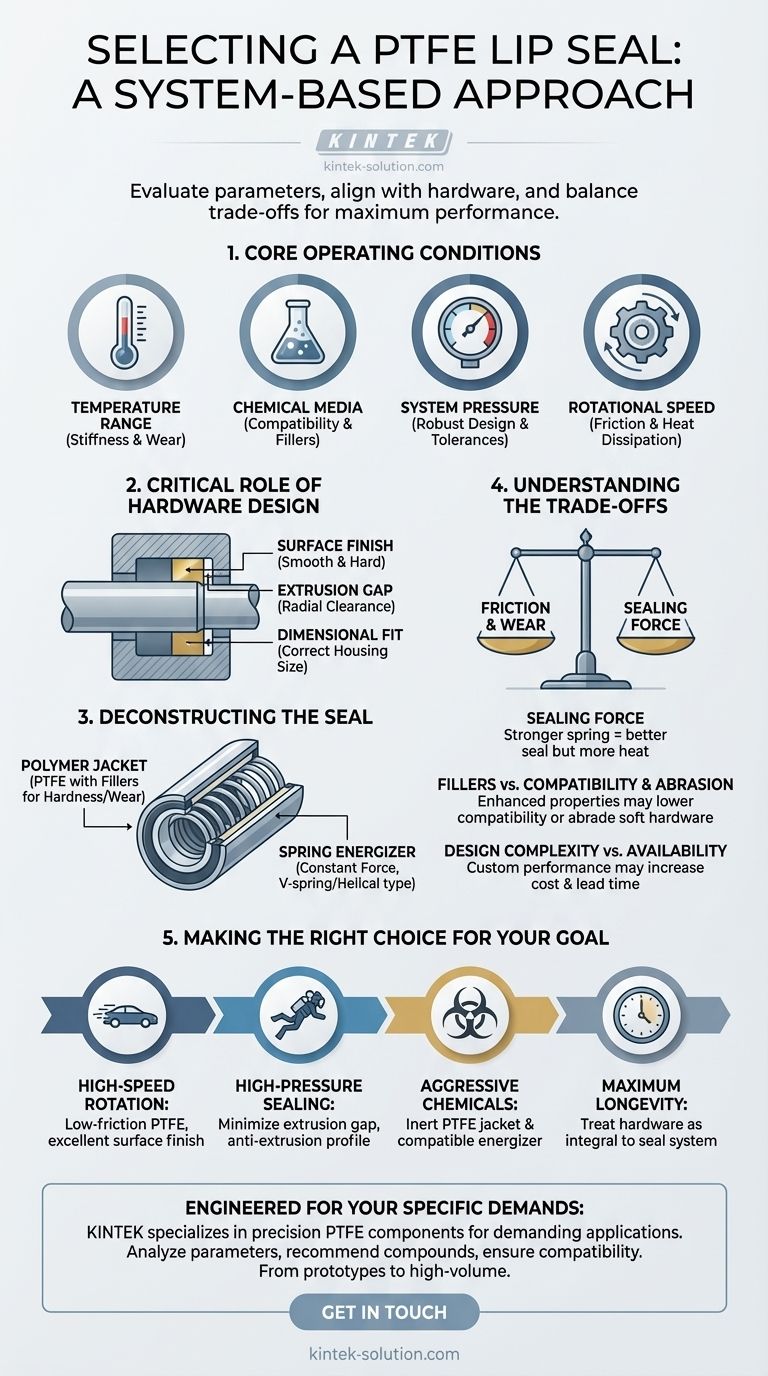

Guida Visiva
