Quando si sceglie lo spessore di una guarnizione in PTFE, si sta facendo un compromesso fondamentale tra comprimibilità e stabilità meccanica. Una guarnizione più spessa offre maggiore tolleranza per superfici imperfette, consentendole di comprimersi e riempire efficacemente gli spazi vuoti. Al contrario, una guarnizione più sottile fornisce maggiore resistenza e resistenza a essere spinta fuori sotto alta pressione, rendendola ideale per flange lisce e ben allineate.
La sfida principale non è semplicemente scegliere uno spessore, ma abbinare la capacità di deformazione della guarnizione alle condizioni fisiche delle flange e alle esigenze di pressione del sistema. Una tenuta ideale si ottiene quando la guarnizione è appena abbastanza spessa da riempire le imperfezioni superficiali, ma abbastanza sottile da resistere al creep e alla fuoriuscita.
Il Principio Fondamentale: Tenuta vs. Stabilità
La scelta tra una guarnizione spessa e una sottile deriva da un conflitto meccanico fondamentale. È necessario bilanciare la necessità che il materiale scorra e sigilli con la necessità che rimanga in posizione sotto carico.
Guarnizioni Più Spesse per Comprimibilità e Tolleranza
Le guarnizioni più spesse (ad esempio, 1/8" o 3 mm) sono più tolleranti. Il loro materiale aggiuntivo consente loro di comprimersi e conformarsi alle irregolarità della superficie.
Ciò le rende la scelta migliore per flange che sono deformate, incrinate, graffiate o leggermente disallineate. La guarnizione essenzialmente riempie gli spazi per creare una tenuta continua.
Guarnizioni Più Sottili per Resistenza e Resistenza alla Pressione
Le guarnizioni più sottili (ad esempio, 1/16" o 1,5 mm) sono più resistenti e stabili. Poiché c'è meno materiale, hanno una tendenza molto minore a deformarsi (creep) o estrudere sotto alta pressione.
Quando si dispone di superfici flangiate lisce, pulite e perfettamente allineate, una guarnizione più sottile fornisce una tenuta più robusta e affidabile, specialmente in applicazioni ad alta pressione.
Fattori Chiave di Applicazione che Determinano lo Spessore
Sebbene il principio di tenuta rispetto alla stabilità sia universale, il tuo specifico ambiente operativo determina dove dovresti posizionarti in quello spettro.
Condizione della Superficie della Flangia
Questo è il fattore più importante. Ispeziona attentamente le tue flange. Flange vecchie, danneggiate o molto usurate con graffi visibili o deformazioni richiedono una guarnizione più spessa per garantire una tenuta adeguata.
Per flange nuove o recentemente lavorate che sono perfettamente piatte e lisce, una guarnizione più sottile è la scelta più affidabile ed economica.
Pressione del Sistema
L'alta pressione interna esercita una forza esterna significativa sulla guarnizione. Una guarnizione spessa è più suscettibile al creep, dove il materiale fuoriesce lentamente da tra le flange, portando a una perdita di coppia del bullone e a una perdita finale.
Per questo motivo, i sistemi ad alta pressione richiedono guarnizioni più sottili che offrano maggiore stabilità meccanica.
Temperatura Operativa
Il PTFE ha un intervallo di temperatura operativa eccezionalmente ampio (tipicamente da -400°F a 500°F / da -240°C a 260°C). Tuttavia, all'estremità superiore di questo intervallo, il materiale diventa più morbido e più incline al creep.
Nelle applicazioni ad alta temperatura, l'utilizzo di una guarnizione più sottile può aiutare a mitigare questo rischio fornendo meno materiale da deformare sotto carico.
Composizione del Materiale (Riempitivi)
Non tutto il PTFE è uguale. Alcune guarnizioni in PTFE includono riempitivi come vetro o carbonio per aumentare durezza, rigidità e durata.
Una guarnizione in PTFE riempita e più dura sarà meno comprimibile di una guarnizione in PTFE vergine pura. Potrebbe essere necessario selezionare una guarnizione riempita leggermente più spessa per ottenere lo stesso livello di tenuta su una superficie imperfetta che una guarnizione in PTFE vergine più sottile potrebbe gestire.
Comprensione dei Compromessi
Scegliere in modo errato ha conseguenze dirette sulla sicurezza, sulle prestazioni e sui costi. Comprendere i rischi di andare troppo oltre in una direzione o nell'altra è fondamentale.
Il Rischio di "Troppo Spesso": Creep ed Estrusione
L'utilizzo di una guarnizione troppo spessa per un'applicazione ad alta pressione è una delle cause principali di guasto della tenuta. Il materiale in eccesso fornisce un percorso di minima resistenza per il flusso.
La guarnizione verrà spremuta da tra le flange, causando una perdita di carico del bullone e creando un percorso di perdita. Questo è un rischio significativo per la sicurezza nei servizi chimici o ad alta pressione.
Il Rischio di "Troppo Sottile": Tenuta Inadeguata
L'utilizzo di una guarnizione troppo sottile per la condizione della superficie della flangia comporterà una perdita immediata o a breve termine.
Il materiale della guarnizione semplicemente non può deformarsi abbastanza da riempire le valli microscopiche, i graffi o le aree deformate, lasciando un percorso diretto per la fuoriuscita di fluidi o gas.
Il Fattore Costo
Le guarnizioni più spesse richiedono più materiale grezzo e sono quindi più costose. Sebbene la differenza di prezzo per una singola guarnizione possa sembrare piccola, diventa significativa in tutta una struttura.
Specificare eccessivamente lo spessore della guarnizione per flange ben mantenute è una spesa non necessaria. I costi delle materie prime in PTFE possono fluttuare, rendendo la giusta dimensionamento una pratica finanziariamente solida.
Fare la Scelta Giusta per la Tua Applicazione
Analizza il tuo sistema specifico per prendere una decisione informata. Non esiste un'unica soluzione universale, ma solo la scelta giusta per una data applicazione.
- Se la tua priorità principale è sigillare flange vecchie, deformate o danneggiate: Inizia con una guarnizione più spessa (ad esempio, 1/8" o 3 mm) per assicurarti che possa riempire efficacemente tutte le imperfezioni superficiali.
- Se la tua priorità principale è gestire alta pressione con flange lisce e nuove: Utilizza una guarnizione più sottile (ad esempio, 1/16" o 1,5 mm) per massimizzare la stabilità e la resistenza al creep e alla fuoriuscita.
- Se stai bilanciando costi e uso generico su apparecchiature ben mantenute: Uno spessore intermedio standard è spesso una scelta sicura, ma questo dovrebbe essere sempre confermato da un'ispezione visiva delle superfici delle flange.
In definitiva, un'attenta ispezione delle superfici delle flange è il passo più critico per determinare lo spessore corretto della guarnizione per una tenuta affidabile.
Tabella Riassuntiva:
| Spessore | Ideale Per | Caratteristiche Chiave |
|---|---|---|
| Più Spesso (es. 1/8" / 3mm) | Flange imperfette, deformate o danneggiate | Alta comprimibilità, perdona le irregolarità superficiali |
| Più Sottile (es. 1/16" / 1,5mm) | Flange lisce, nuove e sistemi ad alta pressione | Alta stabilità meccanica, resiste al creep e alla fuoriuscita |
Hai bisogno di una guarnizione in PTFE progettata per le tue condizioni specifiche?
Scegliere lo spessore giusto è fondamentale per una tenuta sicura, affidabile ed economica. KINTEK è specializzata nella produzione di componenti in PTFE di precisione, comprese guarnizioni personalizzate, per i settori dei semiconduttori, medico, di laboratorio e industriale.
Possiamo aiutarti a ottimizzare la tua tenuta:
- Fornendo consulenza esperta sulla selezione dei materiali e sullo spessore per la condizione della tua flangia e i parametri operativi.
- Fornendo guarnizioni in PTFE di alta qualità, fabbricate su misura, dai prototipi agli ordini ad alto volume, garantendo prestazioni perfette.
- Utilizzando composti di PTFE vergine o riempiti per soddisfare i tuoi requisiti esatti di durezza, resistenza chimica e stabilità termica.
Non lasciare le prestazioni della tua tenuta al caso. Contatta oggi i nostri esperti per una consulenza e assicurati che le tue guarnizioni siano costruite per affidabilità e longevità.

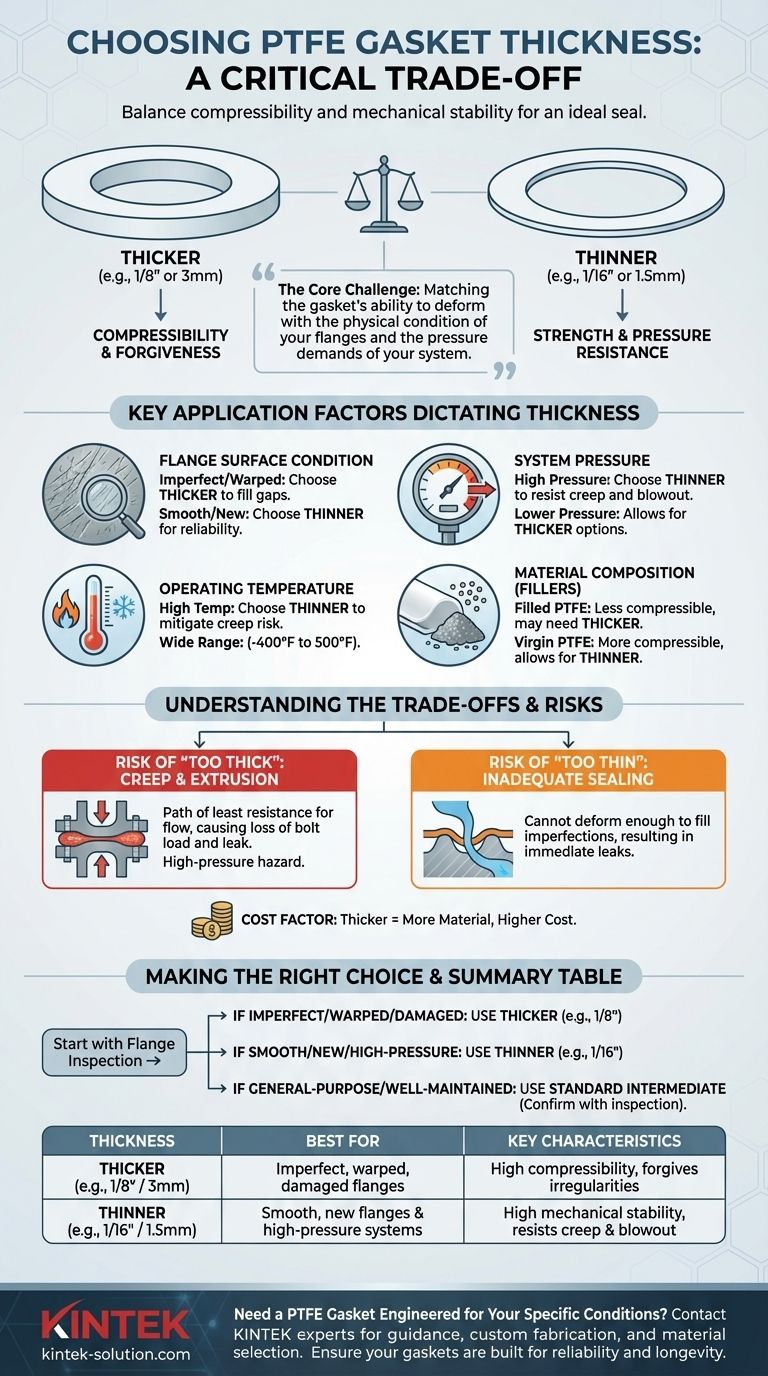

Guida Visiva
