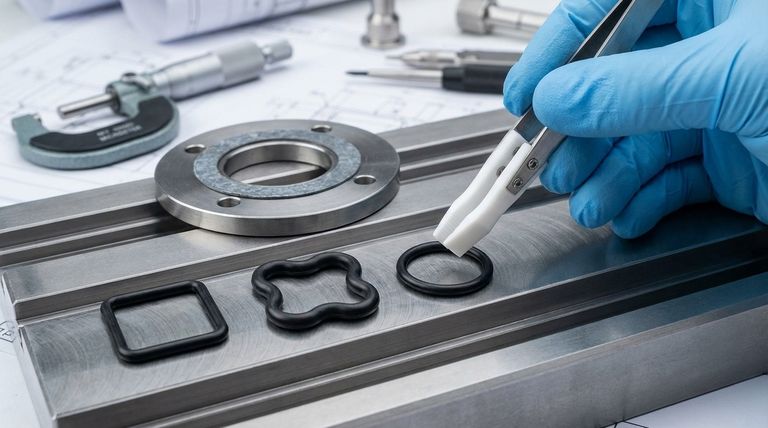

Scegliere la tenuta giusta è una decisione ingegneristica critica in cui la scelta tra un O-ring, un anello quadrato, un anello a quattro lobi o una guarnizione piatta dipende interamente dalle esigenze specifiche dell'applicazione. I fattori principali includono se la tenuta è per un'applicazione statica o dinamica, la pressione del sistema e la geometria delle superfici di accoppiamento. Le tenute elastomeriche come gli O-ring funzionano venendo compresse in una sede, mentre le guarnizioni piatte si basano su un'elevata forza di compressione tra due flange piatte.
La decisione fondamentale dipende dal movimento e dalla forza. Per applicazioni dinamiche, un anello a quattro lobi è superiore. Per applicazioni statiche stabili, un anello quadrato eccelle. L'O-ring funge da opzione versatile predefinita, mentre la guarnizione piatta è riservata alla tenuta di flange ad alta compressione.
I Meccanismi Fondamentali di Tenuta
Per fare una scelta informata, devi prima capire come questi componenti differiscono fondamentalmente nel loro metodo di creazione di una tenuta.
Come Funzionano le Tenute Elastomeriche (O-Ring, Anelli Quadrati, Anelli a Quattro Lobi)
Queste tenute sono progettate per essere installate in una sede lavorata con precisione, dove vengono leggermente compresse o "schiacciate" durante l'assemblaggio.
Questa compressione iniziale crea una tenuta a bassa pressione. Man mano che la pressione del sistema aumenta, spinge l'elastomero contro le pareti della sede, energizzando la tenuta e aumentando la forza di tenuta.
È fondamentale notare che questo design significa che generalmente richiedono molta meno pressione per ottenere una tenuta efficace rispetto a una guarnizione piatta.
Come Funzionano le Guarnizioni Piatti
Una guarnizione piatta, al contrario, di solito non si trova in una sede. Viene posizionata tra due superfici piatte e rigide (flange) e crea una tenuta attraverso un'elevata forza di compressione.
Questa forza, solitamente applicata da bulloni, deforma il materiale della guarnizione, costringendolo a fluire nelle imperfezioni microscopiche delle superfici della flangia. Questo metodo richiede una forza di serraggio significativa per funzionare efficacemente.
Confronto tra i Contendenti: Profilo per Profilo
La geometria unica di ciascuna tenuta ne determina il caso d'uso ideale.
L'O-Ring: Lo Standard Versatile
L'O-ring è la tenuta più comune e versatile grazie alla sua semplicità, alta disponibilità e ampia standardizzazione (ad esempio, dimensioni AS568).
Il suo profilo rotondo è efficace in un ampio intervallo di applicazioni statiche e dinamiche a movimento lento, rendendolo la scelta preferita per la tenuta per uso generale in pompe, valvole e cilindri.
L'Anello Quadrato: La Tenuta Statica Stabile
Un anello quadrato, con la sua sezione trasversale rettangolare, offre un maggiore contatto superficiale rispetto a un O-ring della stessa dimensione.
Questo profilo piatto fornisce un'eccellente stabilità e resiste al rotolamento o alla torsione che può verificarsi con gli O-ring durante l'assemblaggio. È una scelta eccellente per le applicazioni di tenuta statica.
L'Anello a Quattro Lobi (Quad Ring/X-Ring): Lo Specialista Dinamico
L'anello a quattro lobi presenta un profilo a quattro lobi che offre due superfici di tenuta distinte. Questo design è il suo principale vantaggio nelle situazioni dinamiche.
I lobi impediscono alla tenuta di ruotare nella sua sede durante il movimento alternativo o oscillatorio, che è una modalità di guasto comune per gli O-ring nota come guasto a spirale. Ciò lo rende la scelta superiore per i cilindri idraulici e altri componenti in movimento.
La Guarnizione Piatta: La Soluzione ad Alta Compressione
Le guarnizioni piatte sono progettate quasi esclusivamente per la tenuta statica di superficie, tipicamente tra due flange.
Sono ideali per applicazioni con forme non standard o dove non è possibile lavorare una sede di precisione. La loro efficacia dipende interamente dal raggiungimento e dal mantenimento di un carico di bulloni elevato e distribuito uniformemente.
Comprendere i Compromessi
Nessuna tenuta è perfetta per ogni situazione. Riconoscere i loro limiti è fondamentale per prevenire perdite.
Applicazioni Dinamiche vs. Statiche
Questa è la distinzione più critica. Sebbene gli O-ring possano gestire alcuni movimenti dinamici lenti, sono inclini al guasto a spirale.
Per qualsiasi applicazione alternata, oscillante o rotante, l'anello a quattro lobi è la scelta tecnicamente superiore e più affidabile. Gli anelli quadrati e le guarnizioni piatte dovrebbero essere limitati ad applicazioni puramente statiche.
Pressione e Forza di Tenuta
Gli O-ring, gli anelli quadrati e gli anelli a quattro lobi sono eccellenti sia per i sistemi a vuoto che per quelli ad alta pressione perché la pressione del sistema stessa energizza la tenuta. Tuttavia, a pressioni molto elevate, possono essere forzati nello spazio di gioco, un guasto chiamato estrusione.
Le guarnizioni piatte richiedono una forza di tenuta iniziale enorme ma possono essere progettate per gestire pressioni estremamente elevate, poiché la forza è contenuta dalle flange e dai bulloni.
Installazione e Progettazione della Sede
Le prestazioni degli O-ring, degli anelli quadrati e degli anelli a quattro lobi dipendono interamente da una sede progettata e lavorata correttamente. Una profondità o larghezza della sede errata porterà a un guasto immediato.
Le guarnizioni piatte sono più tolleranti alle imperfezioni superficiali, ma sono inflessibili riguardo a una coppia errata o non uniforme sui bulloni di serraggio, il che può portare a perdite.
Fare la Scelta Giusta per la Tua Applicazione
La tua decisione finale dovrebbe essere guidata dall'obiettivo principale del tuo progetto.
- Se la tua priorità è la tenuta standardizzata per uso generale: L'O-ring è la scelta predefinita comprovata, ampiamente disponibile ed economicamente vantaggiosa.
- Se la tua priorità è la tenuta statica ad alta stabilità: L'anello quadrato offre una resistenza superiore al rotolamento ed è un eccellente aggiornamento per le tenute di superficie statiche o radiali.
- Se la tua priorità è la tenuta dinamica affidabile: L'anello a quattro lobi è la scelta tecnica corretta per prevenire il guasto a spirale e garantire una lunga durata di servizio.
- Se la tua priorità è sigillare superfici o flange piatte di grandi dimensioni: La guarnizione piatta è l'unica opzione adatta, progettata specificamente per applicazioni statiche ad alta compressione.
Abbinando la geometria della tenuta alle esigenze dell'applicazione, si garantisce un design affidabile e a prova di perdite.
Tabella Riassuntiva:
| Tipo di Tenuta | Ideale Per | Vantaggio Chiave | Limitazione Chiave |
|---|---|---|---|
| O-Ring | Uso generale, statico e dinamico lento | Versatile, ampiamente disponibile, standardizzato | Soggetto a guasto a spirale in uso dinamico |
| Anello Quadrato | Applicazioni statiche ad alta stabilità | Resiste al rotolamento, maggiore contatto superficiale | Non adatto per applicazioni dinamiche |
| Anello a Quattro Lobi (X-Ring) | Tenute dinamiche alternative o oscillanti | Previene il guasto a spirale, due superfici di tenuta | Richiede una progettazione precisa della sede |
| Guarnizione Piatta | Tenuta statica di superficie tra flange | Gestisce forme grandi e irregolari, alta pressione | Richiede una forza di compressione dei bulloni elevata e uniforme |
Hai Bisogno di una Tenuta Personalizzata per la Tua Applicazione Esigente?
Scegliere la tenuta giusta è fondamentale per le prestazioni e l'affidabilità. In KINTEK, siamo specializzati nella produzione di tenute in PTFE di alta precisione, inclusi O-ring e guarnizioni personalizzate, per i settori dei semiconduttori, medico, di laboratorio e industriale. Sia che tu abbia bisogno di prototipi o di produzione ad alto volume, la nostra esperienza nella fabbricazione personalizzata garantisce una vestibilità perfetta e prestazioni superiori.
Lascia che ti aiutiamo a ottenere un design a prova di perdite. Contatta oggi il nostro team di ingegneri per discutere le tue esigenze specifiche e ottenere un preventivo.

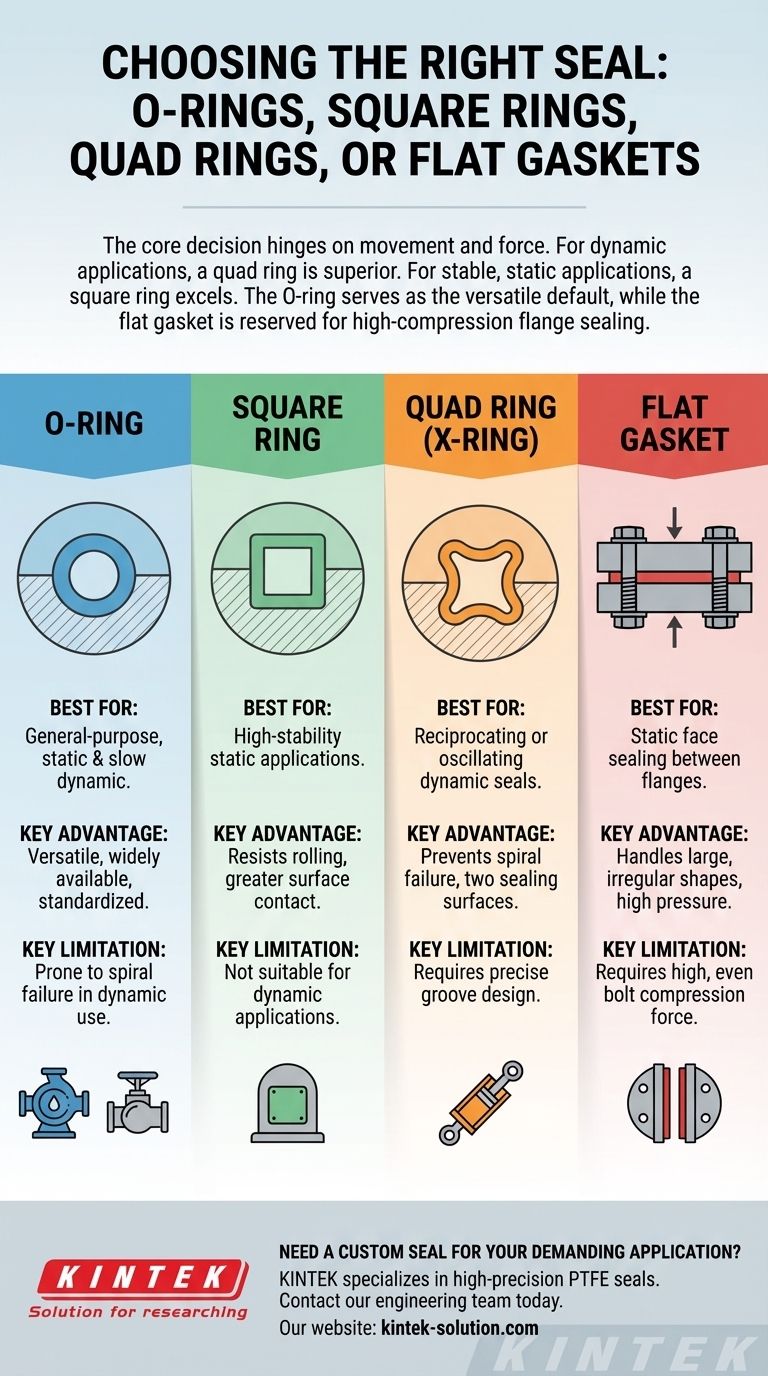

Guida Visiva
