Per una tipica applicazione industriale, la tolleranza del diametro per una sfera in PTFE è generalmente compresa tra +/- 0,003 pollici per le dimensioni più piccole e +/- 0,005 pollici per le dimensioni più grandi. La sfericità, misurata come Total Indicator Reading (TIR), è spesso mantenuta entro un massimo di 0,003 a 0,005 pollici. Tuttavia, le applicazioni meno critiche possono utilizzare una tolleranza standard molto più ampia, come ±5% del diametro.
La tolleranza di una sfera in PTFE non è uno standard unico, ma una specifica guidata dalle esigenze della tua applicazione. Comprendere la differenza tra accuratezza dimensionale (tolleranza del diametro) e accuratezza della forma (sfericità) è fondamentale per evitare un eccesso di progettazione e costi non necessari.
Decodifica delle Tolleranze delle Sfere in PTFE
I numeri forniti per la tolleranza definiscono due caratteristiche geometriche separate, ma ugualmente importanti, della sfera: la sua dimensione e la sua rotondità. Confondere queste può portare alla specifica del componente sbagliato per il tuo sistema.
Tolleranza del Diametro (Accuratezza della Dimensione)
Questa è la tolleranza più comunemente citata. Specifica la variazione consentita rispetto al diametro nominale o target della sfera.
Le sfere in PTFE sono spesso disponibili in due gradi generali:
- Grado di Precisione: Per applicazioni come valvole o cuscinetti, una tolleranza stretta di +/- 0,003" a +/- 0,005" è standard.
- Grado Standard: Per usi meno impegnativi come lo spostamento di volume, una tolleranza molto più ampia di ±5% è spesso accettabile ed più economica.
Sfericità / TIR (Accuratezza della Forma)
Questa tolleranza, chiamata anche rotondità, definisce quanto la sfera si avvicina a una sfera perfetta. È spesso misurata come Total Indicator Reading (TIR).
Un valore TIR inferiore indica una sfera più perfettamente rotonda. Una sfera di grado industriale tipica può avere un TIR massimo di 0,003" a 0,005". Le applicazioni ad alta precisione potrebbero specificare un TIR fino a 0,0005" max per garantire un movimento o una tenuta perfettamente fluidi.
Il Ruolo della Dimensione della Sfera
Come principio generale di produzione, è spesso più facile mantenere tolleranze assolute più strette su parti più piccole.
Pertanto, vedrai frequentemente specifiche in cui le sfere in PTFE di diametro inferiore hanno una tolleranza di diametro più stretta (ad esempio, +/- 0,003") rispetto alle sfere di diametro maggiore (ad esempio, +/- 0,005").
Perché Queste Tolleranze Sono Importanti per la Tua Applicazione
La precisione richiesta è dettata interamente dalla funzione della sfera. Una sfera utilizzata come semplice riempitivo ha requisiti drasticamente diversi rispetto a una utilizzata come componente di tenuta in una valvola ad alta pressione.
Per Valvole di Ritegno e Pompe
In un'applicazione di tenuta, sia il diametro che la sfericità sono critici. Una sfera con scarsa sfericità non si assesterà correttamente, creando una tenuta imperfetta e consentendo perdite. Un diametro errato può impedire alla valvola di chiudersi correttamente o farla inceppare.
Per Cuscinetti a Carico Leggero
Per qualsiasi applicazione di cuscinetto, la sfericità (basso TIR) è il fattore più importante. Una sfera non perfettamente rotonda non rotolerà fluidamente, introducendo vibrazioni, rumore e usura prematura nel sistema. La tolleranza del diametro è leggermente meno critica ma comunque importante per una vestibilità adeguata.
Per lo Spostamento di Volume
Quando le sfere in PTFE vengono utilizzate semplicemente per occupare spazio in un bagno chimico, la precisione dimensionale non è una preoccupazione primaria. In questo caso, un grado standard con una tolleranza di ±5% è perfettamente adatto e significativamente più economico.
Comprendere i Compromessi
Scegliere la tolleranza giusta è un equilibrio tra i requisiti di prestazione e il budget.
Precisione vs. Costo
Esiste una relazione diretta e spesso esponenziale tra tolleranze più strette e costi più elevati. I processi di produzione necessari per produrre una sfera ad alta precisione e basso TIR sono più complessi e richiedono più tempo.
Chiedi sempre se l'applicazione richiede veramente la tolleranza più stretta possibile. Specificare eccessivamente è un errore di progettazione comune e costoso.
Proprietà del Materiale del PTFE
Il PTFE è un polimero relativamente morbido. Sebbene ciò contribuisca alle sue eccellenti proprietà di tenuta, rende anche più difficile e costoso ottenere l'altissima precisione riscontrata nelle sfere in ceramica o metallo. Le sue proprietà di espansione termica possono anche influenzare la sua stabilità dimensionale.
Fare la Scelta Giusta per il Tuo Obiettivo
Per selezionare la tolleranza appropriata, definisci la funzione primaria della sfera nel tuo progetto.
- Se la tua attenzione principale è la Tenuta (Valvole, Pompe): Specifica un grado di precisione con una tolleranza di diametro stretta e un basso TIR (ad esempio, massimo 0,003") per garantire una tenuta affidabile.
- Se la tua attenzione principale è il Movimento Fluido (Cuscinetti): Dai priorità alla sfericità specificando il valore TIR più basso possibile, poiché è fondamentale per le prestazioni a basso attrito.
- Se la tua attenzione principale è l'Efficienza dei Costi (Riempitivi di Volume): Scegli un grado standard con una tolleranza più ampia (come ±5%) per soddisfare l'esigenza funzionale senza spese non necessarie.
Abbinando la tolleranza alla vera esigenza della tua applicazione, garantisci sia prestazioni affidabili che un design efficiente.
Tabella Riassuntiva:
| Applicazione | Tolleranza Diametro | Sfericità (TIR) | Focus Principale |
|---|---|---|---|
| Precisione (Valvole, Pompe) | +/- 0,003" a +/- 0,005" | 0,003" a 0,005" max | Affidabilità della Tenuta |
| Movimento Fluido (Cuscinetti) | Precisione Standard | < 0,005" max (Più basso è meglio) | Attrito Basso, Rotolamento Fluido |
| Efficienza dei Costi (Riempitivi di Volume) | ±5% (Grado Standard) | Meno Critica | Funzionalità e Costo |
Hai Bisogno di Sfere in PTFE con le Tolleranze Giuste per la Tua Applicazione?
In KINTEK, comprendiamo che la sfera in PTFE perfetta è definita dalla sua precisione. Sia che tu stia progettando un componente di tenuta critico per una valvola a semiconduttore, un cuscinetto a basso attrito per apparecchiature mediche o una soluzione economica per un laboratorio, forniamo l'esatta accuratezza dimensionale e di forma che il tuo progetto richiede.
Siamo specializzati nella produzione personalizzata di componenti in PTFE—dai prototipi agli ordini ad alto volume—garantendo che ogni guarnizione, rivestimento o sfera soddisfi le tue specifiche rigorose senza costi di eccessiva progettazione.
Discutiamo i requisiti del tuo progetto. Contatta oggi i nostri esperti per una consulenza e un preventivo.

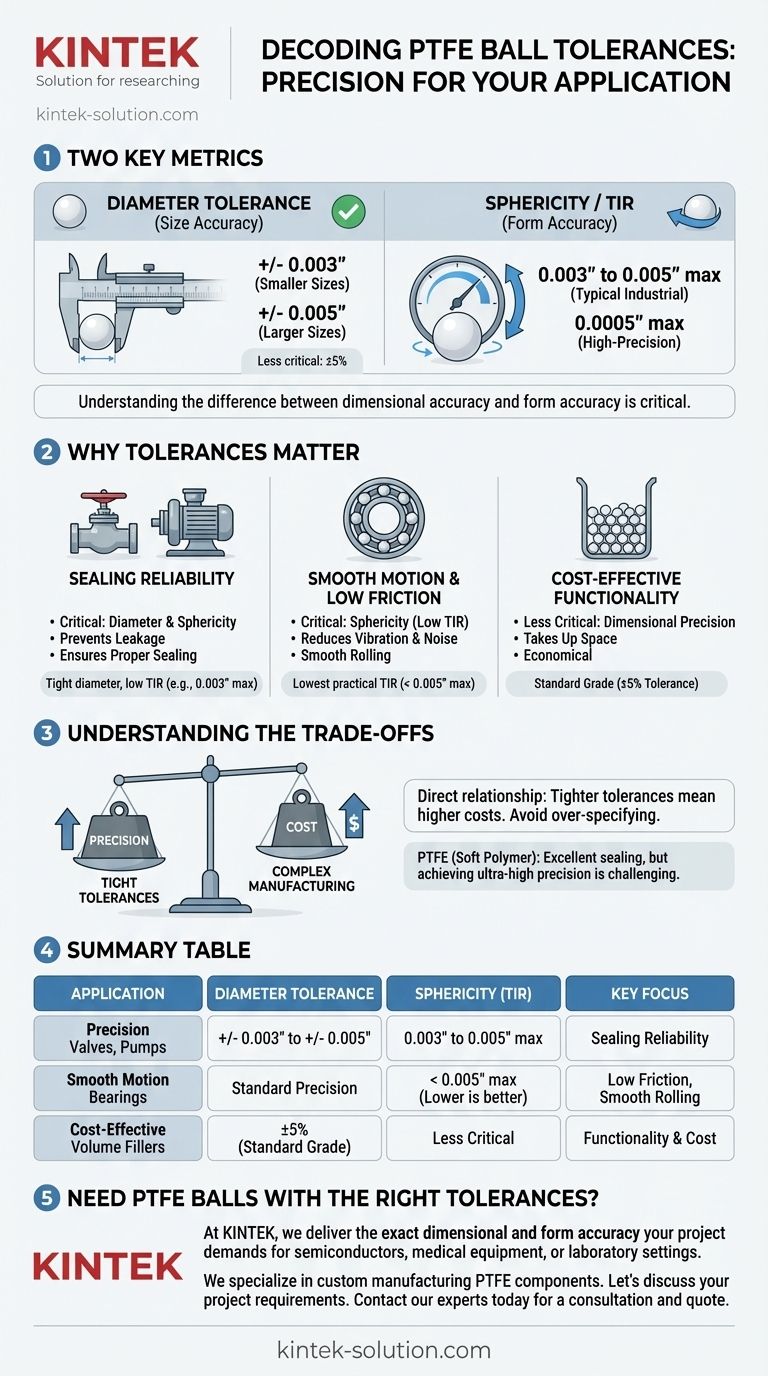

Guida Visiva
