Quali Sono Le Applicazioni Tipiche Dei Cuscinetti Di Scorrimento In Ptfe? Gestione Del Movimento In Ponti E Grandi Strutture

Fondamentalmente, i cuscinetti di scorrimento in PTFE sono componenti ingegneristici specializzati progettati per gestire il movimento e ridurre lo stress nelle strutture civili su larga scala. Le loro applicazioni più comuni si trovano nella costruzione di ponti a campata lunga e a campata multipla, dove funzionano come superfici di scorrimento per accogliere in sicurezza l'espansione termica, la rotazione delle travi e altri spostamenti strutturali significativi.

Il vero valore di un cuscinetto di scorrimento in PTFE non è solo quello di sostenere un carico, ma di fornire una superficie quasi priva di attrito che consente alle strutture massive di espandersi, contrarsi e ruotare in sicurezza. Essenzialmente disaccoppiano la sovrastruttura di una struttura dalla sua sottostruttura, prevenendo l'accumulo di stress interni distruttivi.

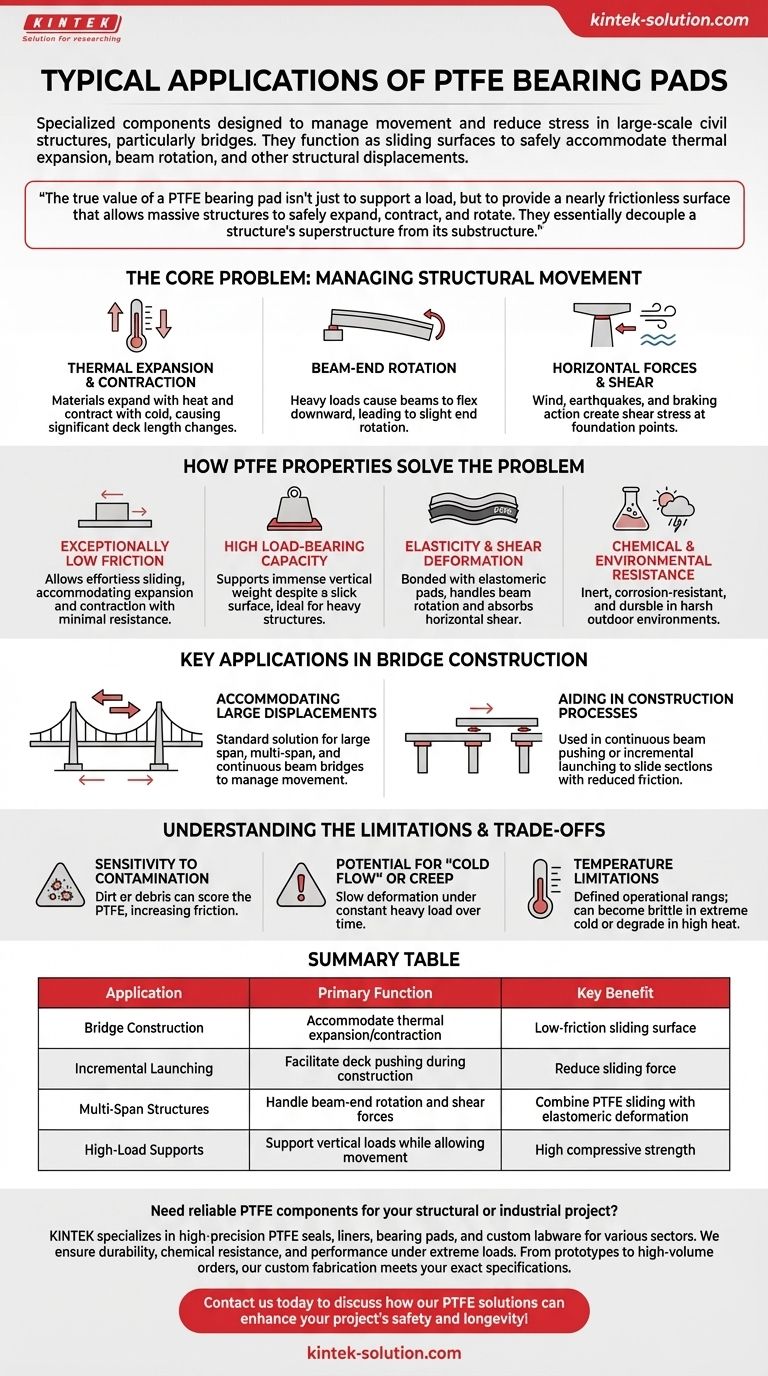

Quali sono le applicazioni tipiche dei cuscinetti di scorrimento in PTFE? Gestione del movimento in ponti e grandi strutture

Il Problema Fondamentale: Gestire il Movimento Strutturale

Le grandi strutture come i ponti non sono statiche. Sono costantemente soggette a forze e cambiamenti ambientali che le fanno muovere. Un progetto di successo deve accogliere questo movimento, non resistergli.

Espansione e Contrazione Termica

I materiali si espandono quando riscaldati e si contraggono quando raffreddati. Sulla lunghezza di una lunga campata di un ponte, un significativo cambiamento di temperatura può causare l'allungamento o l'accorciamento dell'impalcato di diversi centimetri, creando una forza immensa.

Rotazione dell'Estremità della Trave

Quando un carico pesante (come il traffico di camion) passa sopra una trave del ponte, la trave si flette verso il basso. Questa azione di flessione fa sì che le estremità della trave ruotino leggermente, creando uno spostamento angolare che deve essere assorbito dal suo supporto.

Forze Orizzontali e Taglio

Le strutture devono anche resistere alle forze orizzontali generate dal vento, dalle correnti d'acqua, dai terremoti o dall'azione frenante dei veicoli. Queste forze creano stress di taglio nei punti in cui la struttura incontra le sue fondazioni.

Come le Proprietà del PTFE Risolvono il Problema

Il politetrafluoroetilene (PTFE), comunemente noto con il nome commerciale Teflon®, possiede una combinazione unica di proprietà che lo rendono un materiale ideale per i cuscinetti strutturali.

Attrito Eccezionalmente Basso

Il PTFE ha uno dei coefficienti di attrito più bassi di qualsiasi materiale solido conosciuto. Ciò consente alla piastra superiore di un cuscinetto di scorrere senza sforzo sopra la piastra inferiore, accomodando l'espansione e la contrazione con una resistenza minima.

Elevata Capacità di Carico

Nonostante la sua superficie liscia, il PTFE è incredibilmente resistente sotto compressione. Ciò consente a un cuscinetto relativamente piccolo di sostenere l'immenso peso verticale di un impalcato di ponte o del pavimento di un edificio.

Elasticità e Deformazione a Taglio

Quando è legato a un cuscinetto elastomerico (gomma), l'assieme del cuscinetto può gestire la leggera rotazione delle estremità delle travi. La gomma si deforma elasticamente, mentre lo strato di PTFE continua a fornire la superficie di scorrimento. Questa combinazione assorbe e attenua anche le forze di taglio orizzontali.

Resistenza Chimica e Ambientale

Il PTFE è virtualmente inerte e altamente resistente alla corrosione, agli agenti atmosferici e agli agenti chimici. Ciò garantisce una durata eccezionale e una lunga vita utile, anche negli ambienti esterni difficili in cui vengono costruiti i ponti.

Applicazioni Chiave nella Costruzione di Ponti

Sebbene i principi si applichino a molte grandi strutture, i cuscinetti di scorrimento in PTFE sono più prevalenti e critici nell'ingegneria dei ponti moderna.

Accomodare Grandi Spostamenti

Per i ponti a campata lunga, a campata multipla e a trave continua, la gestione del movimento è la sfida progettuale principale. I cuscinetti in PTFE sono la soluzione standard, fornendo una superficie di scorrimento affidabile per l'impalcato del ponte.

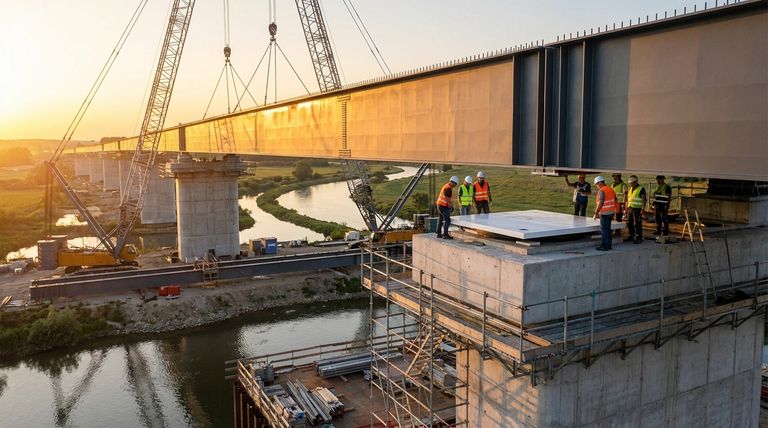

Supporto ai Processi di Costruzione

I cuscinetti in PTFE sono utilizzati anche come strumenti temporanei durante la fase di costruzione. In metodi come la spinta di travi continue o il vario a conci successivi, intere sezioni dell'impalcato del ponte vengono fatte scorrere in posizione sopra i piloni utilizzando piastre di scorrimento in PTFE per ridurre l'attrito.

Comprendere i Limiti e i Compromessi

Sebbene siano molto efficaci, i cuscinetti in PTFE richiedono un'attenta progettazione e installazione per funzionare correttamente. Comprendere i loro limiti è fondamentale per garantire l'integrità strutturale.

Sensibilità alla Contaminazione

La superficie a basso attrito del PTFE è il suo più grande vantaggio, ma è anche una vulnerabilità. Sporco, polvere, ghiaia o detriti di costruzione intrappolati tra le superfici di scorrimento possono graffiare il PTFE, aumentando drasticamente l'attrito e compromettendo il movimento.

Potenziale di "Scorrimento a Freddo" o Creep

Come molti polimeri, il PTFE può deformarsi lentamente nel tempo se sottoposto a un carico costante e pesante. Questo fenomeno, noto come creep o "scorrimento a freddo", deve essere tenuto in considerazione nella progettazione ingegneristica per prevenire problemi di cedimento a lungo termine.

Limiti di Temperatura

Sebbene durevole, il PTFE ha un intervallo di temperatura operativa definito. In ambienti estremamente freddi, può diventare fragile, e a temperature molto elevate, le sue proprietà strutturali possono degradarsi. La progettazione deve garantire che il materiale rimanga entro i limiti specificati.

Fare la Scelta Giusta per il Tuo Progetto

La selezione del tipo di cuscinetto appropriato dipende interamente dai movimenti e dai carichi specifici che la tua struttura deve gestire.

Se la tua attenzione principale è accomodare movimenti termici o dinamici significativi: i cuscinetti in PTFE sono la scelta predefinita per le strutture a grande luce dove lo scorrimento a basso attrito è essenziale.
Se la tua attenzione principale è sostenere un carico statico con un movimento minimo previsto: un cuscinetto elastomerico più semplice e non scorrevole potrebbe essere una soluzione più economica.
Se la tua attenzione principale è facilitare un metodo di costruzione come il varo a conci successivi: le piastre di scorrimento in PTFE sono indispensabili per ridurre le immense forze necessarie per spostare grandi segmenti strutturali in posizione.

Comprendendo questi principi, puoi specificare o valutare con sicurezza l'uso dei cuscinetti in PTFE come componente critico per garantire l'integrità strutturale e la longevità.

Tabella Riassuntiva:

Applicazione	Funzione Principale	Vantaggio Chiave
Costruzione di Ponti	Accomodare espansione/contrazione termica	Superficie di scorrimento a basso attrito
Varo a Conci Successivi	Facilitare la spinta dell'impalcato durante la costruzione	Riduzione della forza di scorrimento
Strutture a Campata Multipla	Gestire la rotazione delle estremità delle travi e le forze di taglio	Combinazione di scorrimento PTFE e deformazione elastomerica
Supporti ad Alto Carico	Sostenere carichi verticali consentendo il movimento	Elevata resistenza alla compressione
