Le due forme principali per i cuscinetti in PTFE sono rettangolare e rotonda. I pattini rettangolari sono la scelta standard per i ponti dritti, in quanto consentono l'espansione e la contrazione lineare. I pattini rotondi, invece, sono utilizzati specificamente per ponti curvi o inclinati dove la struttura deve anche essere in grado di ruotare in sicurezza.
La decisione tra un pattino di scorrimento in PTFE rettangolare e uno rotondo non riguarda l'estetica; è una scelta ingegneristica critica determinata dal tipo di movimento che la struttura deve accomodare. I pattini rettangolari sono per lo scorrimento lineare, mentre i pattini rotondi sono per il movimento multidirezionale, inclusa la rotazione.
Perché il PTFE è il materiale d'elezione
Prima di analizzare la forma, è essenziale capire perché il politetrafluoroetilene (PTFE), spesso noto con il nome commerciale Teflon, è il materiale dominante per i cuscinetti strutturali ad alto carico.
Basso coefficiente di attrito senza pari
Il PTFE ha uno dei coefficienti di attrito più bassi di qualsiasi materiale solido conosciuto. Ciò consente a elementi strutturali massicci, come l'impalcato di un ponte, di scorrere dolcemente sui loro supporti con minima resistenza.
Questa proprietà è fondamentale per gestire la naturale espansione e contrazione causata dalle variazioni di temperatura, prevenendo l'accumulo di stress immenso nella struttura.
Durabilità eccezionale
I cuscinetti strutturali sono esposti a condizioni ambientali rigide per decenni. Il PTFE è altamente resistente al degrado chimico, agli agenti atmosferici e alle radiazioni UV, garantendo le sue prestazioni e integrità a lungo termine.
Elevata capacità di carico e taglio
Nonostante il suo basso attrito, il PTFE può sopportare enormi carichi verticali. Ancora più importante, ha un'elevata capacità di taglio, il che significa che può gestire le forze orizzontali generate dal movimento e dai carichi di frenata senza cedere.
La differenza funzionale: Rettangolare contro Rotonda
La geometria del pattino di scorrimento detta direttamente come controlla il movimento strutturale.
Pattini Rettangolari: Per il movimento lineare guidato
I pattini rettangolari sono ideali per ponti dritti o strutture dove il movimento è prevedibile e avviene principalmente lungo un unico asse.
La loro forma fornisce un percorso chiaro e guidato per lo scorrimento. Ciò assicura che la struttura si espanda e si contragga in modo lineare e controllato.
Pattini Rotondi: Per la rotazione e il movimento multidirezionale
I pattini rotondi sono specificati per ponti curvi, ponti inclinati o strutture complesse dove si verifica un movimento rotatorio insieme all'espansione lineare.
Poiché un cerchio non ha una direzione preferenziale, un pattino rotondo consente alla struttura di ruotare attorno a un punto centrale senza bloccarsi o creare stress concentrato sugli angoli. Ciò è essenziale per prevenire danni in strutture che si torcono o si spostano in più direzioni.
Comprendere i compromessi e le sfumature
La scelta del pattino giusto comporta più della semplice forma. La composizione del materiale stessa è un fattore critico per le sue prestazioni.
La forma definisce il movimento, la composizione definisce le prestazioni
La forma detta il tipo di movimento consentito, ma la specifica classe di PTFE determina la sua capacità di carico e la resistenza all'usura.
Il ruolo dei riempitivi
Il PTFE puro, o vergine, è utilizzato in molte applicazioni, ma per i cuscinetti strutturali ad alta richiesta è spesso rinforzato.
Il PTFE caricato con vetro, ad esempio, contiene fibre di vetro che aumentano significativamente la resistenza a compressione e all'usura, rendendolo adatto a carichi maggiori rispetto al PTFE vergine. Altri riempitivi possono essere utilizzati per ottenere proprietà specifiche.
Errore comune: Applicazione errata della forma
L'utilizzo di un pattino rettangolare in un'applicazione che richiede rotazione è un difetto critico di progettazione. Quando la struttura tenta di torcersi, gli angoli del pattino rettangolare resisteranno al movimento, portando a un caricamento puntuale estremo, usura irregolare e potenziale cedimento del cuscinetto.
Fare la scelta giusta per la vostra struttura
La vostra selezione deve basarsi sui movimenti specifici che il vostro progetto deve accomodare.
- Se la vostra attenzione principale è un ponte dritto con espansione lineare prevedibile: Un pattino in PTFE rettangolare fornisce la soluzione più stabile ed economicamente vantaggiosa per il movimento guidato.
- Se la vostra attenzione principale è un ponte curvo o inclinato che richiede rotazione: Un pattino in PTFE rotondo è irrinunciabile per accomodare movimenti complessi e multidirezionali e prevenire blocchi.
- Se la vostra struttura è soggetta a carichi eccezionalmente elevati o condizioni abrasive: Specificare una classe di PTFE caricato, come quello caricato con vetro, nella forma appropriata per aumentare la resistenza e la durabilità.
Scegliere la forma corretta del cuscinetto è fondamentale per garantire la salute e l'integrità a lungo termine della vostra struttura.
Tabella riassuntiva:
| Forma | Funzione principale | Applicazione ideale |
|---|---|---|
| Rettangolare | Scorrimento lineare guidato | Ponti dritti, espansione/contrazione lineare |
| Rotonda | Movimento multidirezionale e rotazione | Ponti curvi o inclinati, strutture complesse |
Garantire l'integrità a lungo termine della vostra struttura
Scegliere la forma sbagliata del cuscinetto in PTFE può portare a usura prematura, blocco e persino cedimento strutturale. Per oltre 20 anni, KINTEK è stata un partner di fiducia per ingegneri e responsabili di progetto nel settore dei ponti e delle costruzioni, producendo componenti in PTFE ad alte prestazioni e personalizzati che soddisfano specifiche rigorose.
Comprendiamo che il successo del vostro progetto dipende dalla precisione e dall'affidabilità. Sia che abbiate bisogno di pattini rettangolari standard per una campata semplice o di pattini rotondi fabbricati su misura per un ponte curvo complesso, noi forniamo:
- Competenza sui materiali senza pari: Dal PTFE vergine a quello caricato con vetro, vi aiutiamo a selezionare la classe di materiale ottimale per il vostro carico e le condizioni ambientali.
- Produzione di precisione: I nostri componenti sono prodotti con le tolleranze più strette, garantendo un movimento fluido e prevedibile e una lunga vita utile.
- Fabbricazione personalizzata: Forniamo soluzioni dai prototipi alla produzione ad alto volume, adattate alle vostre esigenze di progettazione uniche.
Non lasciate l'integrità strutturale al caso. Contattate oggi il nostro team di ingegneri per una consulenza sulla soluzione di cuscinetti in PTFE giusta per il vostro progetto.

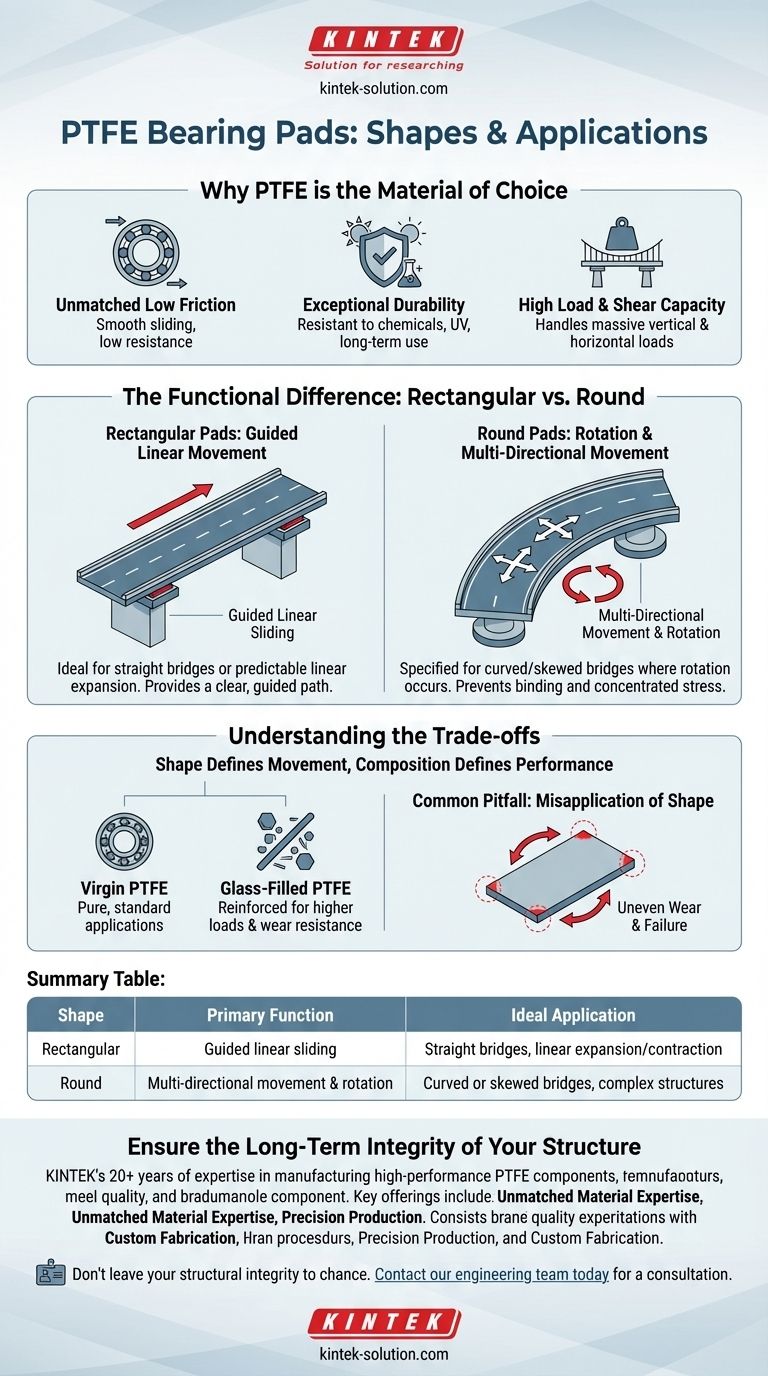

Guida Visiva
