La tolleranza per una sfera in PTFE dipende direttamente dalle sue dimensioni e dal grado di precisione richiesto. Una tolleranza standard per uso generale è spesso indicata come ±5% del diametro, ma per la maggior parte delle applicazioni ingegneristiche si applicano valori più specifici: le sfere più grandi mantengono tipicamente una tolleranza di ±0,005 pollici, mentre le sfere più piccole possono raggiungere una tolleranza più stretta di ±0,003 pollici.
Il punto chiave è che la tolleranza della sfera in PTFE non è uno standard unico e universale. È una specifica che varia in base al diametro della sfera e al grado di produzione, richiedendo di abbinare il livello di tolleranza alle esigenze specifiche della propria applicazione.
Decostruire le Tolleranze delle Sfere in PTFE
Comprendere i numeri richiede di esaminare i diversi modi in cui viene specificata la tolleranza e i fattori che la influenzano. L'ampio intervallo esiste perché le sfere in PTFE sono utilizzate in tutto, da riempitivi a basso costo a strumenti di precisione.
Gradi Standard vs. Precisione
La tolleranza più frequentemente citata è ±5% del diametro. Questo è meglio inteso come una specifica per uso generale o non critica, spesso adatta per applicazioni in cui la dimensione esatta della sfera è meno importante delle sue proprietà materiali.
Per le applicazioni che richiedono maggiore accuratezza, è necessario considerare le tolleranze di grado di precisione, che sono specificate articolo per articolo dal produttore.
Il Ruolo Critico del Diametro della Sfera
Nella produzione di precisione, la tolleranza dipende fortemente dalle dimensioni del componente. Questo è un principio fondamentale che si applica direttamente alle sfere in PTFE.
Tipicamente, le sfere di diametro maggiore sono prodotte con una tolleranza di ±0,005 pollici.
Le sfere di diametro minore, al contrario, possono spesso essere rettificate con una tolleranza molto più stretta, comunemente intorno a ±0,003 pollici.
Comprendere la Sfericità (Rotondità)
Oltre al diametro, la sfericità (o rotondità) è una misura critica della qualità di una sfera. Questa è spesso misurata come TIR (Total Indicator Reading), che quantifica la deviazione da una sfera perfetta.
Un TIR tipico per una sfera in PTFE è compreso tra 0,003 e 0,005 pollici. Come per il diametro, le sfere più piccole spesso ottengono una migliore sfericità.
Perché le Tolleranze del PTFE Sono Uniche
Le tolleranze per il PTFE sono direttamente collegate al suo insieme unico di proprietà dei materiali. Comprendere perché si sceglie il PTFE in primo luogo aiuta a spiegare le realtà produttive e le sue caratteristiche prestazionali.
Impatto delle Proprietà del Materiale di Base
Il PTFE non è un metallo rigido; è un polimero relativamente morbido con un coefficiente di attrito molto basso. La sua eccellente resistenza chimica e le prestazioni ad alta temperatura lo rendono inestimabile.
Tuttavia, queste stesse proprietà significano che può essere più difficile da lavorare con le tolleranze estreme possibili con materiali come acciaio o ceramica. Anche il suo tasso di espansione termica è più elevato, il che può influire sulla sua stabilità dimensionale in temperature fluttuanti.
Collegare la Tolleranza all'Applicazione
La tolleranza richiesta è dettata interamente dall'uso finale. Una sfera in PTFE utilizzata come galleggiante o in una semplice valvola di ritegno può funzionare perfettamente con una tolleranza di ±5%.
Al contrario, una sfera utilizzata come sede di valvola in una pompa chimica ad alta purezza o come cuscinetto in uno strumento sensibile richiede un diametro rigorosamente controllato e un'eccellente sfericità per garantire una tenuta adeguata e un funzionamento fluido.
Comprendere i Compromessi
La selezione del componente giusto comporta il bilanciamento dei requisiti di prestazione con i vincoli pratici. Il PTFE è un materiale eccellente, ma è essenziale riconoscerne i limiti.
Precisione vs. Costo
La relazione tra tolleranza e costo è diretta e inevitabile. Tolleranze più strette su diametro e sfericità richiedono processi di produzione più precisi, un controllo qualità più rigoroso e comportano tassi di scarto più elevati.
Pertanto, specificare una tolleranza più stretta di quanto la tua applicazione richieda realmente aumenterà significativamente e inutilmente il costo del componente.
I Limiti Intrinseci del PTFE
Sebbene le sue proprietà chimiche e termiche siano superbe, il PTFE presenta dei limiti. La sua resistenza alle radiazioni è scarsa e la sua resistenza meccanica è bassa rispetto ad altri materiali ingegneristici.
Questi fattori non sono direttamente correlati alla tolleranza, ma sono compromessi critici da considerare quando si sceglie il PTFE per un'applicazione.
Come Specificare la Sfera in PTFE Giusta
Usa l'obiettivo principale della tua applicazione per guidare la tua specifica. Specificare una tolleranza eccessiva è un errore comune e costoso.
- Se la tua attenzione principale è l'uso a basso costo e non critico (es. materiale di riempimento): Una tolleranza standard di ±5% è probabilmente sufficiente ed è la scelta più economica.
- Se la tua attenzione principale sono le applicazioni meccaniche generali (es. cuscinetti a basso carico, valvole di ritegno): Specifica una tolleranza basata sulle dimensioni, come ±0,005" per sfere più grandi, e consulta la scheda tecnica standard del produttore.
- Se la tua attenzione principale è la sigillatura di alta precisione o la strumentazione: Devi richiedere una tolleranza specifica più stretta e confermare sia il diametro che i valori TIR direttamente dalle specifiche tecniche del fornitore.
Abbinando la tolleranza alla vera necessità del tuo progetto, assicuri prestazioni ottimali senza sovra-ingegnerizzare la soluzione.
Tabella Riassuntiva:
| Dimensione Sfera | Tolleranza Diametro Tipica | Sfericità Tipica (TIR) |
|---|---|---|
| Sfere più piccole | ±0,003 pollici | ~0,003 pollici |
| Sfere più grandi | ±0,005 pollici | ~0,005 pollici |
| Grado Generale | ±5% del diametro | Non specificato (non critico) |
Hai bisogno di componenti in PTFE di precisione su misura per le tue specifiche? KINTEK è specializzata nella produzione di guarnizioni, rivestimenti, vetreria da laboratorio e parti personalizzate in PTFE di alta qualità per i settori dei semiconduttori, medico, di laboratorio e industriale. Offriamo fabbricazione personalizzata da prototipi a ordini ad alto volume, garantendo le tolleranze esatte richieste dalla tua applicazione. Contattaci oggi per discutere il tuo progetto e ottenere un preventivo!

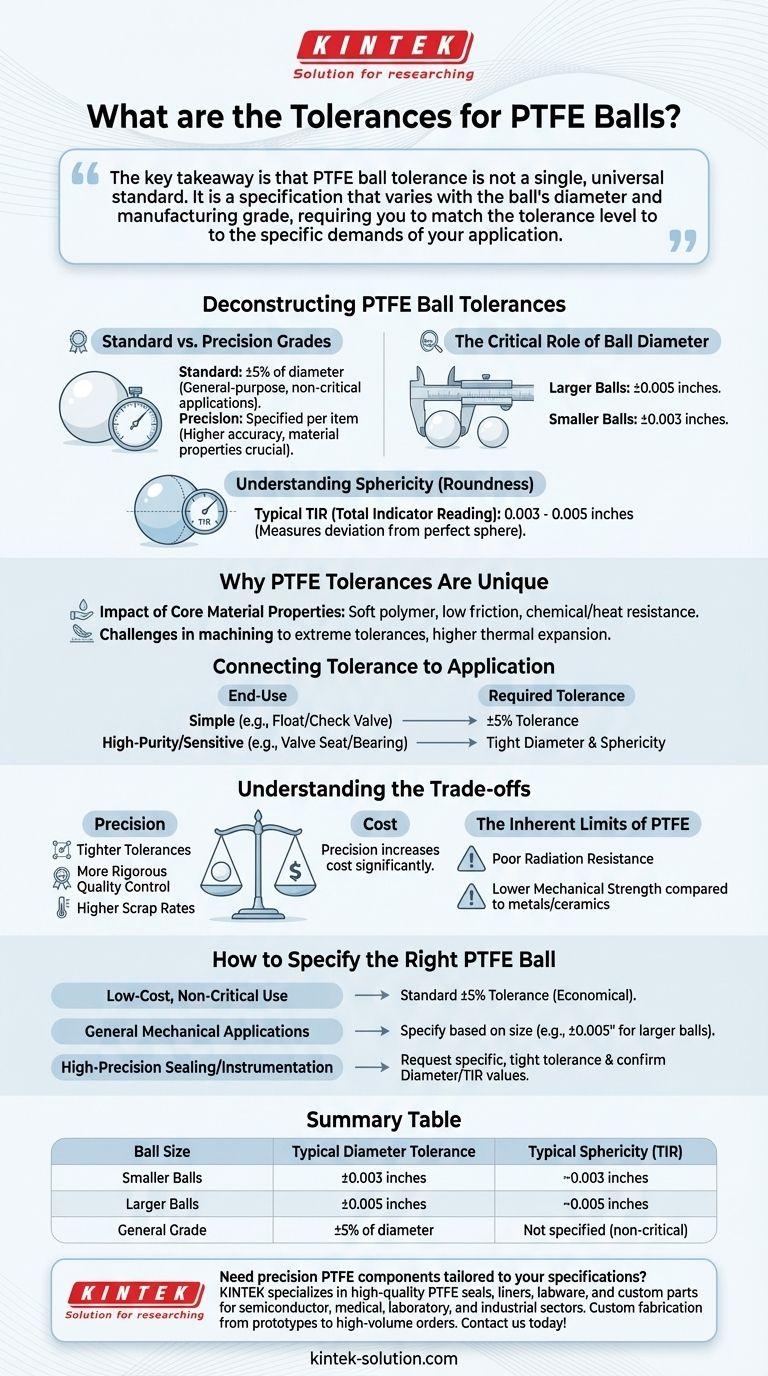

Guida Visiva
