I tipi principali di piastre di scorrimento in PTFE sono il PTFE puro (non caricato), il PTFE caricato con vetro e il PTFE caricato con carbonio. Ogni formulazione è progettata per fornire un equilibrio specifico tra basso attrito, resistenza alla compressione e resistenza all'usura, adattato alle diverse esigenze strutturali.
La scelta tra i tipi di appoggi in PTFE non riguarda la ricerca del materiale "migliore", ma l'adeguamento delle proprietà specifiche del materiale di riempimento alle esigenze uniche di carico, movimento e ambientali della struttura.
La Funzione Principale degli Appoggi Strutturali

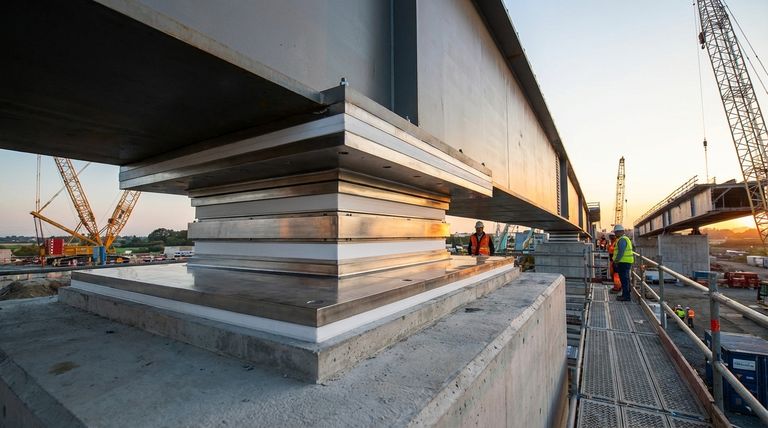

Un appoggio strutturale è un componente critico che crea un'interfaccia gestibile tra la sottostruttura di una struttura (come un pilone) e la sua sovrastruttura (come l'impalcato di un ponte). Il suo compito è trasferire in sicurezza i carichi consentendo al contempo il movimento.
Consentire il Movimento
Le grandi strutture non sono statiche; si muovono a causa dell'espansione e contrazione termica, dell'attività sismica e dei carichi variabili. Le piastre in PTFE forniscono una superficie a frizione eccezionalmente bassa, consentendo a questi movimenti di verificarsi con uno stress minimo sugli elementi strutturali.
Trasferimento dei Carichi
L'appoggio deve trasferire enormi carichi verticali dalla sovrastruttura alla sottostruttura. Gestisce anche le forze orizzontali e consente una leggera rotazione alle estremità delle travi, il che è cruciale per l'integrità strutturale.
Il Meccanismo di Scorrimento
Un tipico appoggio scorrevole in PTFE è costituito da due elementi principali. Un elemento inferiore contiene un foglio di PTFE, spesso incassato in una piastra di supporto in acciaio. Un elemento superiore consiste in una piastra in acciaio inossidabile altamente lucidata, anch'essa fissata a una piastra di supporto. L'attrito quasi nullo tra il PTFE e l'acciaio lucidato consente uno scorrimento senza sforzo sotto un'immensa pressione.
Tipi Chiave di Piastre di Scorrimento in PTFE
Sebbene tutte le piastre in PTFE offrano un basso attrito, l'aggiunta di cariche modifica drasticamente le loro proprietà meccaniche.
PTFE Puro (Non Caricato)
Questa è la forma più basilare, che offre il coefficiente di attrito più basso di qualsiasi materiale solido. È chimicamente inerte e molto efficace nel fornire una superficie di scorrimento.
Tuttavia, il PTFE puro è relativamente morbido e può essere suscettibile al "creep" (scorrimento viscoso), che è una lenta deformazione quando sottoposto a un carico costante.
PTFE Caricato con Vetro
Aggiungendo fibre di vetro alla matrice di PTFE, la resistenza alla compressione e la rigidità del materiale aumentano in modo significativo. Ciò lo rende molto più resistente al creep e all'usura.
Questa è una scelta comune per applicazioni con pressioni di contatto più elevate dove la durabilità è una preoccupazione primaria, anche se ciò comporta un coefficiente di attrito marginalmente più alto rispetto al PTFE puro.
PTFE Caricato con Carbonio
L'aggiunta di carbonio come riempitivo aumenta anche la resistenza alla compressione e la durezza, in modo simile al vetro. Il carbonio offre un'eccellente resistenza all'usura e può anche migliorare la conduttività termica del materiale.
Questa formulazione è spesso specificata per applicazioni altamente impegnative che richiedono una combinazione di elevata capacità di carico e durabilità a lungo termine.
Comprendere i Compromessi
La selezione del materiale giusto richiede il bilanciamento di priorità concorrenti. Fare la scelta sbagliata può portare a usura prematura o spese inutili.
Attrito vs. Resistenza alla Compressione
Il PTFE puro fornisce l'attrito più basso in assoluto ma ha la capacità di carico più bassa. L'aggiunta di cariche come vetro o carbonio aumenta la capacità di carico e la resistenza all'usura, ma introduce un coefficiente di attrito leggermente più elevato.
Prestazioni vs. Costo
Le varianti di PTFE caricate sono più costose da produrre rispetto al PTFE puro. Specificare eccessivamente una piastra di scorrimento con un materiale caricato ad alte prestazioni per un'applicazione a basso carico porta a costi di progetto non necessari.
L'Importanza del Sistema
La piastra in PTFE è solo metà dell'equazione. Le prestazioni dell'intero gruppo di appoggio dipendono dalla qualità e dalla finitura della piastra di acciaio inossidabile di accoppiamento. Qualsiasi contaminazione o corrosione sulla superficie dell'acciaio aumenterà drasticamente l'attrito e accelererà l'usura del PTFE.
Fare la Scelta Giusta per la Tua Applicazione
La tua selezione finale dovrebbe essere guidata dai requisiti ingegneristici specifici del tuo progetto.
- Se la tua attenzione principale è consentire grandi movimenti sotto carichi moderati: Il PTFE puro è spesso la scelta più efficace ed economica grazie al suo attrito eccezionalmente basso.
- Se la tua attenzione principale è sostenere carichi verticali elevati con una significativa resistenza all'usura: Il PTFE caricato con vetro fornisce la resistenza alla compressione necessaria per prevenire il creep e garantire la durabilità.
- Se la tua attenzione principale è la massima durabilità in un ambiente ad alto stress: Il PTFE caricato con carbonio offre un eccellente equilibrio tra elevata capacità di carico e caratteristiche di usura superiori per le applicazioni più impegnative.
In definitiva, un progetto di successo dipende dall'abbinamento corretto delle proprietà del materiale alle forze strutturali specifiche in gioco.
Tabella Riassuntiva:
| Tipo di Piastra di Scorrimento in PTFE | Proprietà Chiave | Ideale Per |
|---|---|---|
| PTFE Puro (Non Caricato) | Attrito più basso, chimicamente inerte, suscettibile al creep | Consentire grandi movimenti sotto carichi moderati |
| PTFE Caricato con Vetro | Elevata resistenza alla compressione, buona resistenza all'usura, attrito superiore al puro | Sostenere carichi verticali elevati dove la durabilità è fondamentale |
| PTFE Caricato con Carbonio | Eccellente resistenza all'usura, elevata capacità di carico, buona conduttività termica | Massima durabilità in ambienti impegnativi e ad alto stress |
Hai Bisogno di Componenti in PTFE ad Alte Prestazioni per il Tuo Progetto?
Scegliere la piastra di scorrimento in PTFE giusta è fondamentale per la sicurezza e la longevità della tua struttura. In KINTEK, siamo specializzati nella produzione di precisione di componenti in PTFE, inclusi guarnizioni, rivestimenti, vetreria da laboratorio e piastre di scorrimento personalizzate per i settori dei semiconduttori, medico, di laboratorio e industriale.
Comprendiamo i compromessi sfumati tra attrito, resistenza e durabilità. Il nostro team può aiutarti a selezionare o fabbricare su misura la soluzione in PTFE ideale, dai prototipi agli ordini ad alto volume, assicurando che soddisfi le tue esatte specifiche ingegneristiche.
Discutiamo come possiamo supportare il tuo progetto. Contatta oggi i nostri esperti per una consulenza.

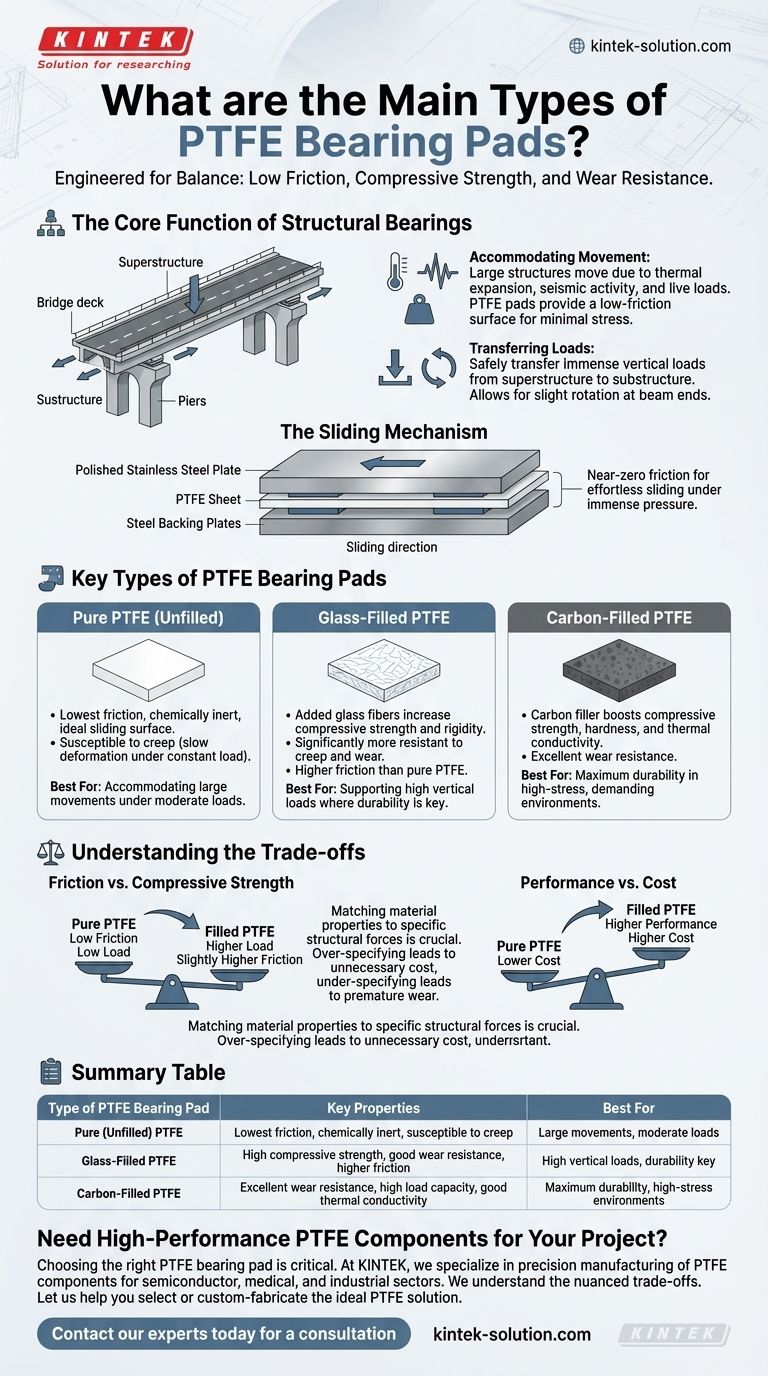

Guida Visiva
