Per essere diretti, i limiti principali delle guarnizioni a busta in PTFE derivano dalla loro costruzione ibrida. Sebbene offrano una superba resistenza chimica, sono sensibili agli errori di installazione, possono deformarsi sotto carico (un fenomeno noto come scorrimento o creep) e hanno un tasso di dilatazione termica superiore a quello delle flange metalliche che sigillano, creando potenziali sfide in determinate condizioni operative.
Il compromesso fondamentale con una guarnizione a busta in PTFE è accettare specifiche vulnerabilità meccaniche e di installazione in cambio di un'inerzia chimica quasi universale e purezza del prodotto. Comprendere questi limiti è la chiave per implementarle con successo.
Il Design Ibrido: Fonte di Forza e Debolezza
Per comprendere le sfide delle guarnizioni a busta in PTFE, è necessario prima comprenderne la struttura. Non sono realizzate in PTFE solido, ma sono un composito di due materiali distinti.
La Busta in PTFE
Lo strato esterno, o "busta", è un sottile foglio di politetrafluoroetilene (PTFE). Questo strato è ciò che entra in contatto con il fluido di processo.
Questa busta fornisce il beneficio distintivo della guarnizione: eccezionale resistenza a virtualmente tutte le sostanze chimiche nell'intero intervallo di pH (0-14) e una superficie non contaminante ideale per applicazioni alimentari, di bevande e farmaceutiche.
Il Nucleo Interno
All'interno della busta si trova un materiale di nucleo, spesso realizzato in fibra compressa senza amianto (CNAF), gomma o un altro elastomero.
Questo nucleo fornisce la resistenza meccanica, la comprimibilità e la resilienza di cui è privo il PTFE solido puro. Conferisce alla guarnizione il "corpo" necessario per creare e mantenere una tenuta sotto pressione.
Il Compromesso Inerente
Questo design a due parti è un compromesso intelligente. Tuttavia, significa che le prestazioni della guarnizione sono limitate dalle proprietà sia della busta in PTFE sia del nucleo interno, creando vulnerabilità specifiche che è necessario considerare.
Sfide Meccaniche e Operative Chiave
La natura composita di queste guarnizioni porta a diverse sfide ben definite che richiedono un'attenta gestione durante la progettazione e l'installazione.
Scorrimento (Creep) e Flusso a Freddo (Cold Flow)
Sebbene il nucleo migliori la stabilità meccanica, la busta in PTFE è ancora suscettibile allo scorrimento (creep) o al flusso a freddo (cold flow).
Questa è la tendenza del materiale a deformarsi lentamente nel tempo quando sottoposto a stress meccanico sostenuto, specialmente a temperature elevate. Ciò può portare a una perdita di coppia dei bulloni e a un potenziale percorso di perdita.
Sensibilità all'Installazione
Questa è forse la sfida più critica. Le guarnizioni a busta in PTFE sono molto meno tolleranti agli errori di installazione rispetto a molti altri tipi di guarnizioni.

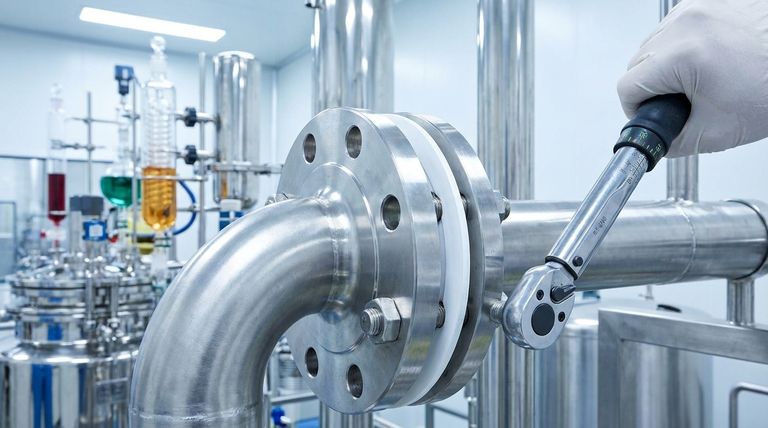

Il serraggio eccessivo è una modalità di guasto comune. Un carico eccessivo dei bulloni può schiacciare il nucleo interno o spaccare la sottile busta in PTFE, distruggendo la resistenza chimica della guarnizione e creando una perdita immediata.
Discrepanza nella Dilatazione Termica
Il PTFE ha un coefficiente di dilatazione termica significativamente più elevato rispetto all'acciaio o ad altri metalli utilizzati per le flange.
Durante i cicli termici (riscaldamento e raffreddamento), la guarnizione si espanderà e si contrarrà più delle flange. Questo movimento differenziale può stressare la tenuta e potrebbe richiedere un nuovo serraggio o procedure di carico dei bulloni specializzate per prevenire perdite.
Requisiti della Superficie della Flangia
La superficie in PTFE, sottile e relativamente dura, richiede una faccia della flangia liscia, pulita e parallela per ottenere una tenuta efficace.
Queste guarnizioni non sono adatte per sigillare flange che sono deformate, graffiate o presentano significative imperfezioni superficiali, poiché mancano della conformabilità dei materiali più morbidi e malleabili.
Prestazioni a Basso Carico dei Bulloni
A seconda del materiale del nucleo scelto, alcune guarnizioni a busta in PTFE richiedono un carico dei bulloni sostanziale per "assestarsi" correttamente e creare una tenuta.
Nelle applicazioni con carico dei bulloni disponibile limitato, potrebbero non comprimersi a sufficienza, con conseguente scarsa efficienza di tenuta rispetto a tipi di guarnizioni più morbidi e conformi.
Comprendere i Compromessi
Scegliere una guarnizione è sempre un esercizio di bilanciamento di priorità concorrenti. La guarnizione a busta in PTFE non fa eccezione.
Resistenza Chimica vs. Robustezza Meccanica
Si sceglie questa guarnizione per la sua impareggiabile compatibilità chimica. Il compromesso è una finestra operativa più ristretta per temperatura, pressione e stress meccanico rispetto alle guarnizioni metalliche o semimetalliche.
Costo vs. Valore a Lungo Termine
Le guarnizioni a busta in PTFE sono più costose inizialmente rispetto a molte guarnizioni standard elastomeriche o in fibra. Il loro valore è giustificato nelle applicazioni in cui prevenire l'attacco chimico, garantire la purezza del prodotto e ottenere una lunga durata in ambienti corrosivi sono gli obiettivi principali.
Fare la Scelta Giusta per la Tua Applicazione
Utilizza queste linee guida per determinare se una guarnizione a busta in PTFE è la soluzione corretta per il tuo obiettivo specifico.
- Se la tua priorità principale è la gestione di sostanze chimiche aggressive o la garanzia della purezza del prodotto: Questa guarnizione è un'ottima scelta, a condizione che tu possa controllare rigorosamente il processo di installazione e operare entro i suoi limiti meccanici specificati.
- Se la tua applicazione comporta cicli termici significativi o fluttuazioni di pressione: È necessario selezionare attentamente il materiale del nucleo e verificare che la resistenza allo scorrimento (creep) della guarnizione sia sufficiente per le tue esigenze a lungo termine.
- Se hai superfici delle flange imperfette o un basso carico dei bulloni disponibile: Dovresti valutare se un altro tipo di guarnizione, come una con un materiale più morbido, potrebbe fornire una tenuta più affidabile e tollerante agli errori.
- Se la tua priorità principale è la minimizzazione dei costi per un servizio di utilità standard non corrosivo: Una guarnizione in fibra compressa o in gomma più semplice è quasi certamente una scelta più economica e appropriata.
In definitiva, una guarnizione a busta in PTFE è una soluzione ad alte prestazioni per applicazioni chimiche impegnative, e il suo utilizzo di successo dipende dal rispetto delle sue caratteristiche meccaniche uniche.
Tabella Riassuntiva:
| Sfida | Descrizione | Considerazione Chiave |
|---|---|---|
| Scorrimento / Flusso a Freddo | Il materiale si deforma sotto stress sostenuto, portando a una potenziale perdita di tenuta. | Critico per applicazioni a lungo termine ad alta temperatura. |
| Installazione Sensibile | Facilmente danneggiata dal serraggio eccessivo; richiede un carico dei bulloni preciso. | Richiede procedure di installazione rigorose e personale formato. |
| Discrepanza nella Dilatazione Termica | Il PTFE si espande/contrae più delle flange metalliche durante il ciclo termico. | Richiede un'attenta gestione nelle applicazioni con fluttuazioni di temperatura. |
| Requisiti della Superficie della Flangia | Necessita di facce della flangia lisce, pulite e parallele per una tenuta efficace. | Non adatto per flange danneggiate o deformate. |
Hai bisogno di una soluzione di guarnizione in PTFE che bilanci la resistenza chimica con l'affidabilità meccanica?
In KINTEK, siamo specializzati nella produzione di componenti in PTFE ad alte prestazioni, comprese guarnizioni a busta personalizzate. Comprendiamo il bilanciamento critico tra inerzia chimica e stabilità meccanica. La nostra esperienza garantisce che le tue guarnizioni siano progettate e fabbricate per soddisfare le esigenze specifiche della tua applicazione, sia che tu operi nei settori dei semiconduttori, medico, di laboratorio o industriale.
Forniamo fabbricazione personalizzata da prototipi a ordini ad alto volume, dando priorità alla precisione per aiutarti a superare sfide come lo scorrimento (creep) e la sensibilità all'installazione.
Progettiamo una soluzione per la tua specifica sfida di tenuta. Contatta oggi i nostri esperti per una consulenza.

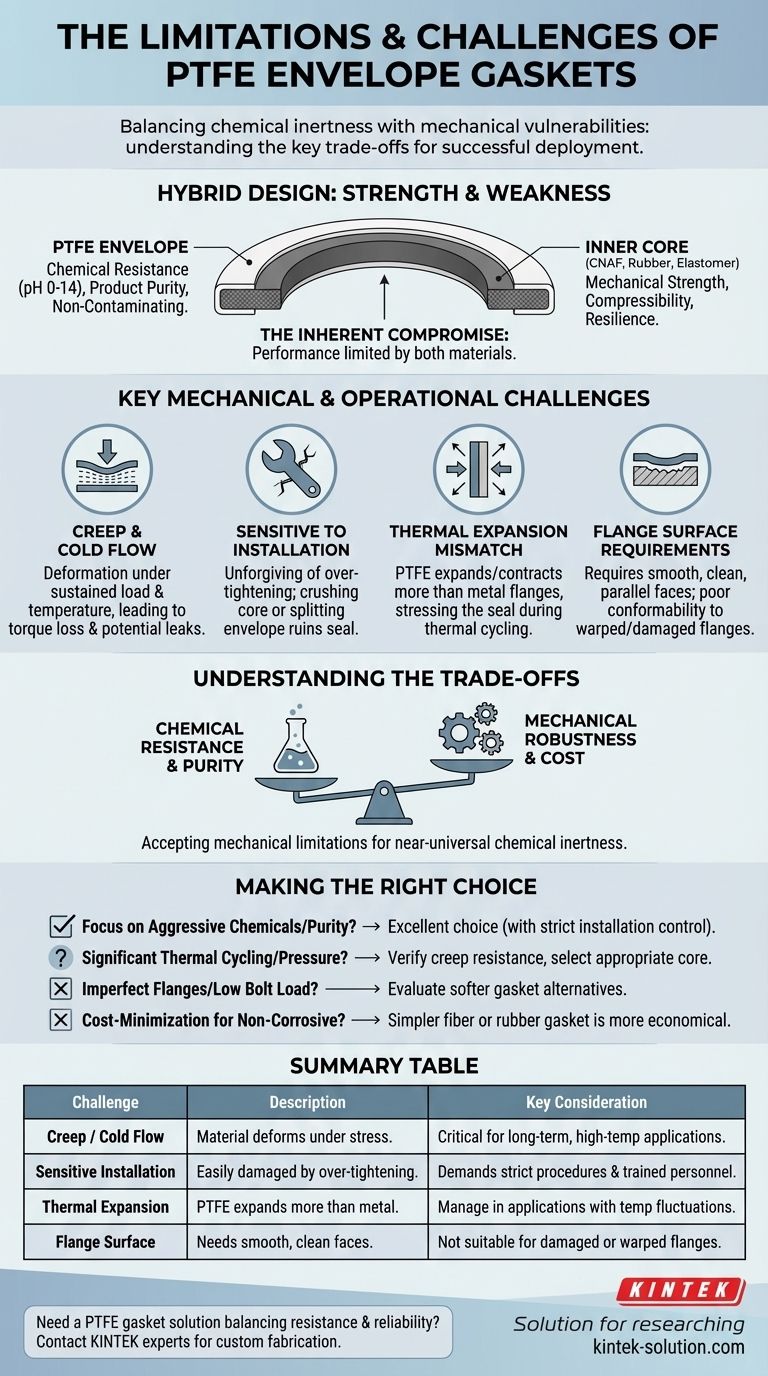

Guida Visiva
