Nella sua essenza, una valvola a farfalla rivestita in PTFE è composta da quattro componenti principali: il corpo valvola, il disco interno, l'albero e il rivestimento critico in PTFE (politetrafluoroetilene) che funge sia da sede che da barriera protettiva. Sebbene il corpo, il disco e l'albero forniscano la struttura meccanica e il funzionamento comuni a tutte le valvole a farfalla, è il rivestimento in PTFE che conferisce a questa valvola le sue capacità specializzate per la gestione di fluidi altamente corrosivi e ad alta purezza.
Il punto chiave è che una valvola a farfalla rivestita in PTFE non è semplicemente una valvola standard con un rivestimento. È un sistema ingegnerizzato in cui un rivestimento in PTFE spesso e resiliente forma la superficie di tenuta primaria e isola tutti gli altri componenti dal fluido di processo, fornendo un'eccezionale resistenza chimica al costo di richiedere un'installazione più precisa.

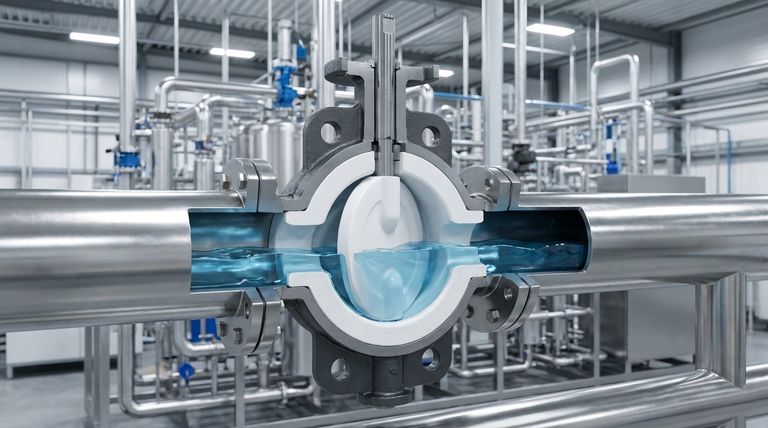

Anatomia di una valvola a farfalla rivestita in PTFE
Comprendere questa valvola richiede di esaminare come ogni componente contribuisce alla sua funzione complessiva, in particolare il ruolo centrale svolto dal rivestimento in PTFE.
Il Corpo Valvola
Il corpo è l'involucro esterno della valvola. Fornisce la struttura portante, ospita i componenti interni e si collega alla tubazione circostante. Il suo compito principale è contenere la pressione del sistema e resistere agli stress meccanici esterni.
Il Disco (La "Farfalla")
Questo è il componente circolare situato al centro della valvola che ruota per controllare il flusso. In una valvola rivestita in PTFE, il disco è spesso incapsulato in PTFE o realizzato in una lega altamente resistente per fornire un secondo strato di protezione nel caso in cui il rivestimento venga compromesso. Il bordo del disco è lavorato con precisione per premere contro la sede morbida in PTFE, creando la tenuta.
L'Albero
L'albero è un'asta che collega il disco a un attuatore esterno o a un volantino. Trasferisce la forza rotazionale necessaria per aprire o chiudere la valvola. Nei progetti ad alte prestazioni, l'albero include le proprie guarnizioni per impedire che il fluido di processo fuoriesca nell'atmosfera, una caratteristica critica per eliminare le emissioni fuggitive.
Il Rivestimento e la Sede in PTFE
Questo è il componente più importante e la chiave di differenziazione della valvola. Il rivestimento è una guaina spessa e non metallica che si inserisce all'interno del corpo valvola. Svolge tre funzioni cruciali contemporaneamente:
- È la tenuta principale: Il disco si chiude contro questo rivestimento morbido per fornire una chiusura a tenuta stagna (bubble-tight).
- È la barriera anticorrosione: Il rivestimento isola completamente il corpo valvola e l'albero dal fluido di processo, consentendo l'uso di materiali del corpo meno costosi come l'acciaio al carbonio.
- È un cuscinetto a basso attrito: Il coefficiente di attrito naturalmente basso del PTFE assicura una rotazione fluida del disco, riducendo la coppia necessaria per il funzionamento.
Come Lavorano Insieme Questi Componenti
L'eleganza del design risiede nella sua semplicità. I componenti si uniscono per fornire un controllo del flusso affidabile basato su un semplice principio meccanico.
Il Principio del Quarto di Giro
La valvola opera secondo un principio di chiusura rapida. L'albero ruota il disco di 90 gradi all'interno del tubo. Quando il disco è parallelo al flusso, la valvola è completamente aperta. Quando il disco viene ruotato in modo che sia perpendicolare al flusso, è completamente chiuso.
Il Meccanismo di Tenuta
L'integrità della tenuta si ottiene quando il bordo esterno del disco comprime la resiliente sede in PTFE. Questa azione blocca efficacemente il percorso del fluido, prevenendo perdite interne. Il design sigilla anche la valvola contro le flange del tubo, creando una connessione sicura all'interno del sistema di tubazioni e prevenendo perdite esterne.
Comprendere i Compromessi del PTFE
Sebbene potente, il design in PTFE presenta vantaggi e considerazioni specifiche che è necessario valutare per la propria applicazione.
Vantaggio: Resistenza Chimica e Termica Ineguagliabili
Il PTFE è virtualmente inerte alla maggior parte delle sostanze chimiche, inclusi acidi forti, alcali e ossidanti. Funziona eccezionalmente bene anche in un ampio intervallo di temperature, da -100°C (-148°F) fino a 260°C (500°F), rendendolo adatto per condizioni di processo estreme.
Vantaggio: Purezza e Basso Attrito
L'inerzia e la superficie liscia del materiale lo rendono ideale per applicazioni ad alta purezza nei settori farmaceutico e alimentare, poiché non contamina i media di processo. Il basso attrito porta anche a una vita utile del ciclo più lunga e a una maggiore facilità di automazione.
Insidia: Sensibilità all'Installazione
Questa è la considerazione più critica. Poiché il PTFE è un materiale relativamente morbido, la valvola è molto sensibile a un'installazione impropria. Un serraggio non uniforme dei bulloni può deformare il corpo valvola e il rivestimento, causando perdite. Una coppia eccessiva può schiacciare la sede in PTFE, distruggendo la sua capacità di sigillare correttamente. Seguire sempre gli schemi e i valori di coppia specifici del produttore.
Insidia: Non Ideale per Fanghi Abrasivi
Sebbene il PTFE sia durevole, è un polimero, non un metallo duro o una ceramica. Può essere suscettibile all'usura e ai danni causati da fluidi altamente abrasivi come sabbia, fanghi minerari o altri solidi. In queste applicazioni, una valvola con sede metallica o rivestita in gomma progettata per l'abrasione potrebbe essere una scelta più robusta.
Fare la Scelta Giusta per la Tua Applicazione
Selezionare la valvola corretta richiede di abbinare le sue capacità alle tue specifiche esigenze operative. Utilizza i seguenti punti come guida.
- Se la tua priorità principale è la corrosione chimica estrema: La valvola a farfalla rivestita in PTFE è uno standard del settore e spesso la scelta più affidabile per i fluidi aggressivi.
- Se la tua priorità principale sono i processi ad alta purezza o sanitari: La natura inerte del rivestimento in PTFE rende questa valvola un'opzione eccellente per prevenire la contaminazione del mezzo.
- Se la tua priorità principale è il costo per un servizio semplice (come l'acqua): Una valvola standard con un rivestimento in gomma EPDM o Buna-N meno costoso è probabilmente una soluzione più economica e perfettamente adatta.
- Se la tua priorità principale è la gestione di solidi abrasivi: Dovresti prendere in considerazione valvole specializzate per servizi gravosi con sedi metalliche temprate o rivestimenti in gomma resistenti all'abrasione.
Comprendendo la funzione di ciascun componente, puoi determinare con sicurezza dove una valvola a farfalla rivestita in PTFE è la soluzione tecnica giusta per il tuo sistema.
Tabella Riassuntiva:
| Componente | Funzione Primaria | Caratteristica Chiave |
|---|---|---|
| Corpo Valvola | Involucro strutturale e connessione alla tubazione | Resiste alla pressione del sistema e allo stress esterno |
| Disco | Controlla il flusso ruotando | Spesso incapsulato in PTFE; crea tenuta contro il rivestimento |
| Albero | Trasferisce la forza rotazionale al disco | Include guarnizioni per prevenire emissioni fuggitive |
| Rivestimento in PTFE | Tenuta primaria e barriera anticorrosione | Isola il fluido dal corpo valvola; fornisce resistenza chimica |
