La chiave per installare con successo le fasce elastiche per pistoni in PTFE risiede nella preparazione precisa della sede del pistone e nella manipolazione attenta della fascia stessa. Un'installazione corretta richiede una minima elongazione della fascia e finiture superficiali specifiche per la sede: la base dovrebbe essere Rz 10 µm / Ra 1.6 µm, e il fianco dovrebbe essere più liscio, Rz 4 µm / Ra 0.8 µm.
Ottenere una tenuta affidabile e duratura con le fasce elastiche per pistoni in PTFE non dipende dalla forza; dipende dalla creazione di un ambiente incontaminato in cui il materiale possa funzionare come previsto. Il successo dipende dalla preparazione meticolosa, dalla pulizia e dalla selezione del giusto composto di materiale per la vostra applicazione specifica.
Preparazione del Pistone e del Cilindro
La corretta preparazione dell'hardware è il fattore più critico per le prestazioni e la durata di una fascia elastica per pistoni in PTFE. Qualsiasi imperfezione nella sede o nel cilindro può portare a un guasto prematuro.
Definizione della Finitura Superficiale della Sede
La finitura superficiale della sede del pistone influisce direttamente sull'usura e sulla capacità di tenuta della fascia.
La base della sede richiede una rugosità superficiale di Rz 10 µm e Ra 1.6 µm. Questa superficie leggermente più ruvida aiuta ad ancorare la fascia.
Il fianco della sede, che entra in contatto con il lato della fascia sotto pressione, richiede una finitura più liscia di Rz 4 µm e Ra 0.8 µm per minimizzare l'attrito e l'usura.
Garantire la Pulizia del Sistema
Il PTFE è un materiale relativamente morbido suscettibile a danni causati da particelle estranee.
Durante l'assemblaggio, l'intero sistema deve essere protetto da contaminanti come scorie di saldatura, trucioli metallici o spruzzi di vernice. Queste particelle possono incastonarsi nella fascia, rigare il cilindro e causare perdite.
Eliminazione di Bave e Bordi Taglienti
Il pistone e la sede del cilindro devono essere completamente privi di bave o bordi taglienti prima di iniziare l'installazione.
Anche una piccola bava può facilmente tagliare o intaccare la fascia in PTFE durante il montaggio, creando un percorso di perdita immediato e compromettendo l'integrità della tenuta.
Il Processo di Installazione
Una volta che l'hardware è stato preparato correttamente, l'attenzione si sposta sul montaggio fisico della fascia. Le proprietà uniche del PTFE richiedono una tecnica di manipolazione specifica.
Il Principio dell'Allungamento Minimo
Una fascia elastica per pistoni in PTFE deve essere allungata il meno possibile per farla passare sopra il pistone e inserirla nella sede.
Un allungamento eccessivo della fascia può causare una deformazione permanente, impedendole di conformarsi correttamente alla parete del cilindro e provocando una tenuta scadente.
Il Ruolo Critico degli Anelli Guida
Gli anelli guida sono essenziali per prevenire il contatto metallo-metallo tra il pistone e il cilindro, specialmente quando sono presenti forze laterali.
Questi componenti, spesso realizzati con un composto di PTFE compatibile, assorbono i carichi laterali, attenuano le vibrazioni meccaniche e proteggono la fascia elastica principale dall'usura eccessiva.
Comprendere il Contesto del Materiale
Le linee guida di installazione sono direttamente collegate ai limiti operativi e alle proprietà del materiale dei composti di PTFE.
Parametri Operativi Chiave
Le fasce elastiche standard per pistoni in PTFE sono progettate per condizioni impegnative, comprese velocità medie del pistone fino a 5,2 m/s.
Possono operare in un ampio intervallo di temperature, tipicamente da –60 °C a +200 °C, e sigillare differenziali di pressione fino a 100 bar.
Comuni Composti di PTFE
Il materiale PTFE di base è quasi sempre miscelato con cariche per migliorarne le proprietà specifiche.
Le scelte popolari includono PTFE caricato con il 15% di vetro per una migliore resistenza all'usura, PTFE caricato con il 40% di bronzo per una migliore conducibilità termica e PTFE caricato con il 5% di disolfuro di molibdeno (Moly) per ridurre l'attrito.
L'Importanza della Selezione del Composto
Il composto di PTFE ottimale dipende interamente dalla superficie di contatto dell'applicazione, dal mezzo sigillato e da altri fattori operativi.
Si consiglia vivamente di consultare un ingegnere applicativo per garantire che il materiale selezionato possa resistere all'ambiente chimico e termico specifico del vostro sistema.
Errori Comuni da Evitare
Anche con i componenti migliori, semplici errori durante l'assemblaggio possono portare al guasto del sistema. Essere consapevoli di questi problemi comuni è fondamentale per un'installazione di successo.
Il Rischio di Contaminazione
Lasciare che sporco, polvere o altri detriti entrino nella sede durante l'installazione è una causa primaria di guasto. Queste particelle agiscono come un abrasivo, distruggendo rapidamente sia la tenuta che l'hardware di accoppiamento.
Il Pericolo di Manipolazione Impropria
L'utilizzo di strumenti appuntiti per manipolare la fascia o forzarla su bordi non preparati la danneggerà quasi certamente. Utilizzare sempre strumenti e tecniche di installazione appropriati che rispettino le proprietà del materiale.
Discrepanza tra Materiale e Applicazione
Installare una fascia con una carica chimicamente incompatibile con il fluido del sistema porterà a un rapido degrado. Allo stesso modo, un composto non adatto alla temperatura operativa può guastarsi catastroficamente.
Fare la Scelta Giusta per il Vostro Obiettivo
Il vostro approccio finale dovrebbe essere guidato dal vostro obiettivo primario per il sistema.
- Se la vostra attenzione principale è massimizzare la durata della tenuta: Prestate meticolosa attenzione alle finiture superficiali specificate della sede e assicuratevi che gli anelli guida siano installati correttamente per gestire i carichi laterali.
- Se la vostra attenzione principale è garantire una tenuta a prova di perdite: Date priorità alla pulizia assoluta durante l'assemblaggio e aderite rigorosamente al principio dell'allungamento minimo durante il montaggio della fascia.
- Se la vostra attenzione principale è progettare un nuovo sistema: Coinvolgete gli esperti di materiali precocemente per selezionare il composto di PTFE corretto per il vostro specifico mezzo, temperatura e requisiti di pressione.
In definitiva, la precisione sia nella preparazione che nell'esecuzione è la base di una tenuta affidabile della fascia elastica per pistoni in PTFE.
Tabella Riassuntiva:
| Fattore Chiave di Installazione | Specifiche / Linee Guida |
|---|---|
| Finitura Base Sede | Rz 10 µm / Ra 1.6 µm |
| Finitura Fianco Sede | Rz 4 µm / Ra 0.8 µm |
| Allungamento Massimo | Minimo (evitare allungamenti eccessivi) |
| Temperatura Operativa | -60 °C a +200 °C |
| Differenziale di Pressione Max | Fino a 100 bar |
| Cariche Comuni | 15% Vetro, 40% Bronzo, 5% Moly |
Ottieni le massime prestazioni e affidabilità per le tue applicazioni critiche. Il composto di PTFE corretto e l'installazione precisa sono fondamentali per il successo nelle apparecchiature a semiconduttore, mediche, di laboratorio e industriali. KINTEK produce componenti in PTFE ad alte prestazioni e personalizzati, incluse fasce elastiche per pistoni, guarnizioni e rivestimenti, con un focus sulla precisione e sulla durata. I nostri esperti ti aiuteranno a selezionare il materiale ideale e a garantire che il tuo sistema sia progettato per la longevità. Contatta KINTEK oggi stesso per una consulenza sulle tue esigenze specifiche, dai prototipi agli ordini ad alto volume.

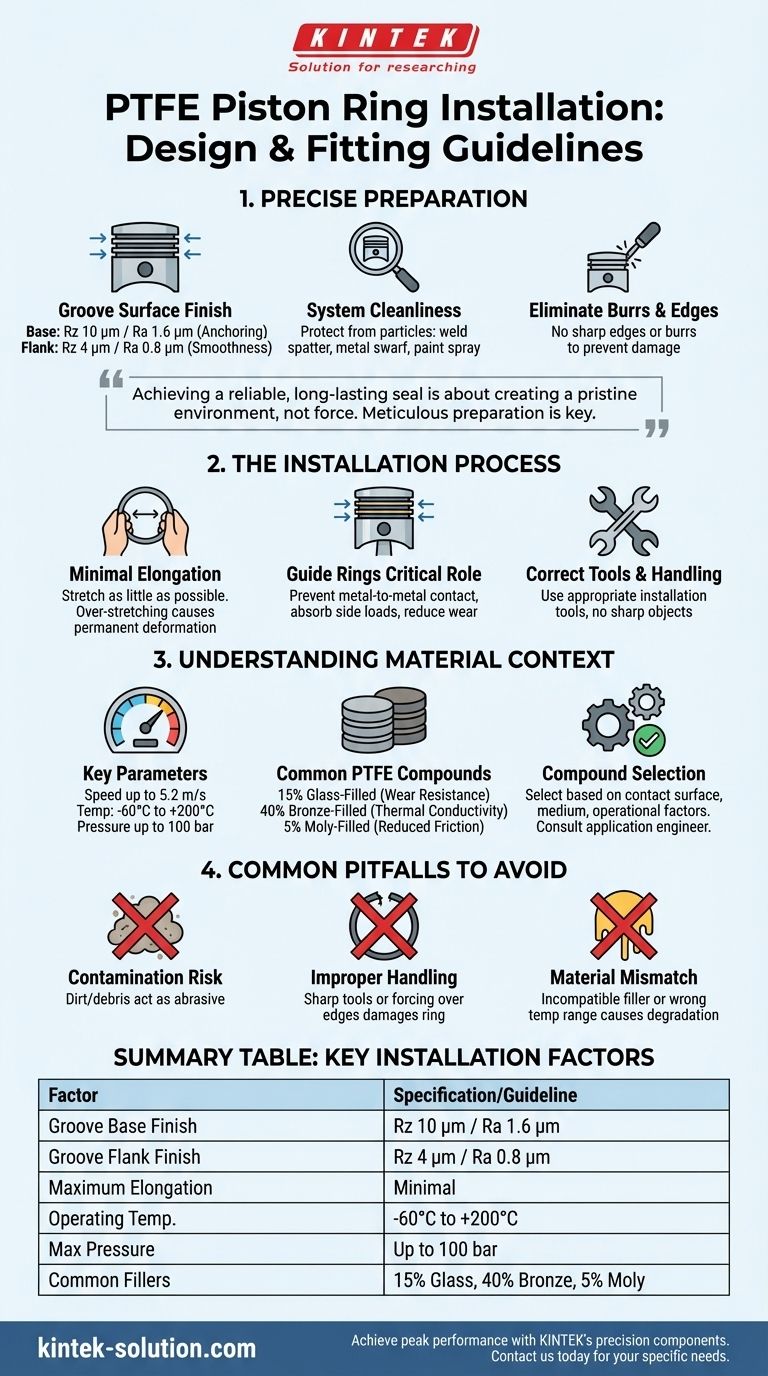

Guida Visiva
