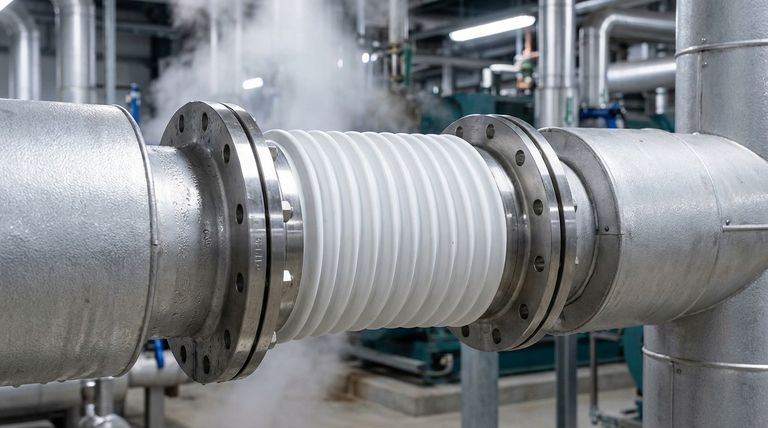

In sostanza, un compensatore in PTFE gestisce lo stress meccanico agendo come un giunto altamente flessibile e ingegnerizzato all'interno di un sistema di tubazioni. È specificamente progettato per assorbire movimenti in più direzioni, come quelli causati dall'espansione o contrazione termica o dalle vibrazioni delle apparecchiature, isolando così le tubazioni rigide e le apparecchiature collegate da forze potenzialmente dannose.
Il ruolo fondamentale di un compensatore in PTFE non è quello di resistere allo stress, ma di assorbire il movimento che causa lo stress. Scollegando le sezioni di un sistema di tubazioni, impedisce l'accumulo di forze che portano all'affaticamento delle tubazioni, al cedimento dei giunti e ai danni ai macchinari collegati.
Il Meccanismo Centrale: Flessibilità Controllata
Un sistema di tubazioni rigido ha una tolleranza al movimento quasi nulla. Quando le tubazioni si riscaldano, si espandono e quando si raffreddano, si contraggono. Senza un punto di scarico, questo ciclo termico genera un'enorme sollecitazione interna che può deformare le tubazioni, rompere le saldature e danneggiare apparecchiature sensibili come pompe o serbatoi.
Assorbimento del Movimento Multidirezionale
La funzione principale del compensatore è assorbire il movimento lungo più assi. Ciò include la compressione assiale (movimento lungo la lunghezza della tubazione), la deflessione laterale (movimento da un lato all'altro) e la rotazione angolare (flessione o torsione). Questa capacità lo rende molto più versatile di un semplice tubo flessibile.
Disaccoppiamento dello Stress dalle Apparecchiature
Assorbendo questi movimenti, il compensatore agisce come un ammortizzatore. Assicura che le forze generate da una tubazione in movimento non vengano trasferite alle flange di una pompa, di un serbatoio o di una valvola. Questo isolamento è fondamentale per proteggere le apparecchiature costose dallo stress sul carico dei bocchelli.
Gestione dei Cicli Termici e delle Vibrazioni
Nei sistemi con frequenti cambiamenti di temperatura o vibrazioni costanti provenienti dai macchinari, il compensatore in PTFE si flette e si adatta continuamente. Questa risposta dinamica previene il danno cumulativo da affaticamento, che si verifica quando un materiale viene ripetutamente sollecitato e rilasciato nel tempo.
Il Vantaggio Unico del Materiale PTFE
Sebbene molti materiali possano essere utilizzati per giunti flessibili, il politetrafluoroetilene (PTFE) offre proprietà distinte che ne migliorano le prestazioni nella gestione dello stress meccanico.
Attrito Estremamente Basso
Il rivestimento in PTFE ha un coefficiente di attrito eccezionalmente basso. Quando il sistema di tubazioni si muove, scivola fluidamente all'interno del compensatore. Ciò previene l'usura abrasiva e l'erosione superficiale che possono verificarsi con altri materiali, prolungando la vita del compensatore e delle tubazioni adiacenti.
Comprendere i Compromessi
Sebbene sia molto efficace, i compensatori in PTFE non sono una soluzione universale. Comprendere i loro limiti è fondamentale per una corretta applicazione ed evitare guasti prematuri.
Limiti di Pressione e Temperatura
Rispetto ai giunti di dilatazione metallici, il PTFE ha un limite operativo di temperatura e pressione inferiore. Il superamento di questi limiti specificati dal produttore può portare al degrado del materiale e a un guasto catastrofico.
Suscettibilità ai Danni Fisici
La natura flessibile del PTFE lo rende più vulnerabile agli urti esterni o all'abrasione rispetto a un componente in acciaio. Sono necessarie una schermatura adeguata e una manipolazione attenta durante l'installazione in ambienti industriali ad alto traffico o difficili.
Sensibilità all'Installazione
Le prestazioni e la durata di vita di un compensatore in PTFE dipendono in gran parte dalla corretta installazione. Il disallineamento, il serraggio eccessivo dei bulloni o l'ancoraggio improprio delle tubazioni possono imporre stress indesiderati sul compensatore, portando a una vita utile drasticamente ridotta.
Fare la Scelta Giusta per il Tuo Sistema
La selezione del componente giusto richiede di abbinare le sue capacità al tuo obiettivo operativo primario.
- Se la tua attenzione principale è assorbire l'espansione termica in più direzioni: Un compensatore in PTFE è una scelta eccellente grazie alla sua capacità di gestire contemporaneamente movimenti assiali, laterali e angolari complessi.
- Se la tua attenzione principale è smorzare le vibrazioni provenienti da apparecchiature rotanti: La flessibilità del compensatore isola efficacemente i macchinari, impedendo alle vibrazioni di propagarsi attraverso l'intero sistema di tubazioni.
- Se la tua attenzione principale è ridurre l'usura da attrito durante il movimento: La superficie a basso attrito del PTFE fornisce un'interfaccia liscia e non abrasiva che protegge le tubazioni e i supporti dai danni.
Applicando correttamente questi componenti, è possibile trasformare lo stress meccanico dannoso in un movimento gestibile e controllato.
Tabella Riassuntiva:
| Funzione | Vantaggio | Considerazione Chiave |
|---|---|---|
| Assorbe Movimento Assiale, Laterale e Angolare | Protegge tubazioni e apparecchiature dallo stress | Deve essere installato correttamente per evitare disallineamenti |
| Disaccoppia lo Stress dalle Apparecchiature | Prolunga la vita di pompe, valvole e serbatoi | Limiti di pressione/temperatura inferiori rispetto ai giunti metallici |
| Gestisce Cicli Termici e Vibrazioni | Riduce i danni cumulativi da affaticamento | Suscettibile agli urti fisici senza schermatura |
| Rivestimento in PTFE a Basso Attrito | Minimizza l'usura abrasiva e prolunga la vita utile | Richiede una manipolazione attenta durante l'installazione |
Hai bisogno di una soluzione affidabile per lo stress meccanico nel tuo sistema di tubazioni?
In KINTEK, siamo specializzati nella produzione di componenti in PTFE ad alte prestazioni, inclusi compensatori personalizzati progettati per assorbire il movimento, isolare le vibrazioni e proteggere le vostre apparecchiature critiche. Che siate nel settore dei semiconduttori, medico, di laboratorio o industriale, i nostri servizi di produzione di precisione e fabbricazione su misura, dai prototipi agli ordini ad alto volume, assicurano che otterrete un compensatore che soddisfi le vostre esatte specifiche.
Proteggi il tuo investimento e migliora la longevità del sistema. Contatta oggi i nostri esperti per discutere i requisiti della tua applicazione!

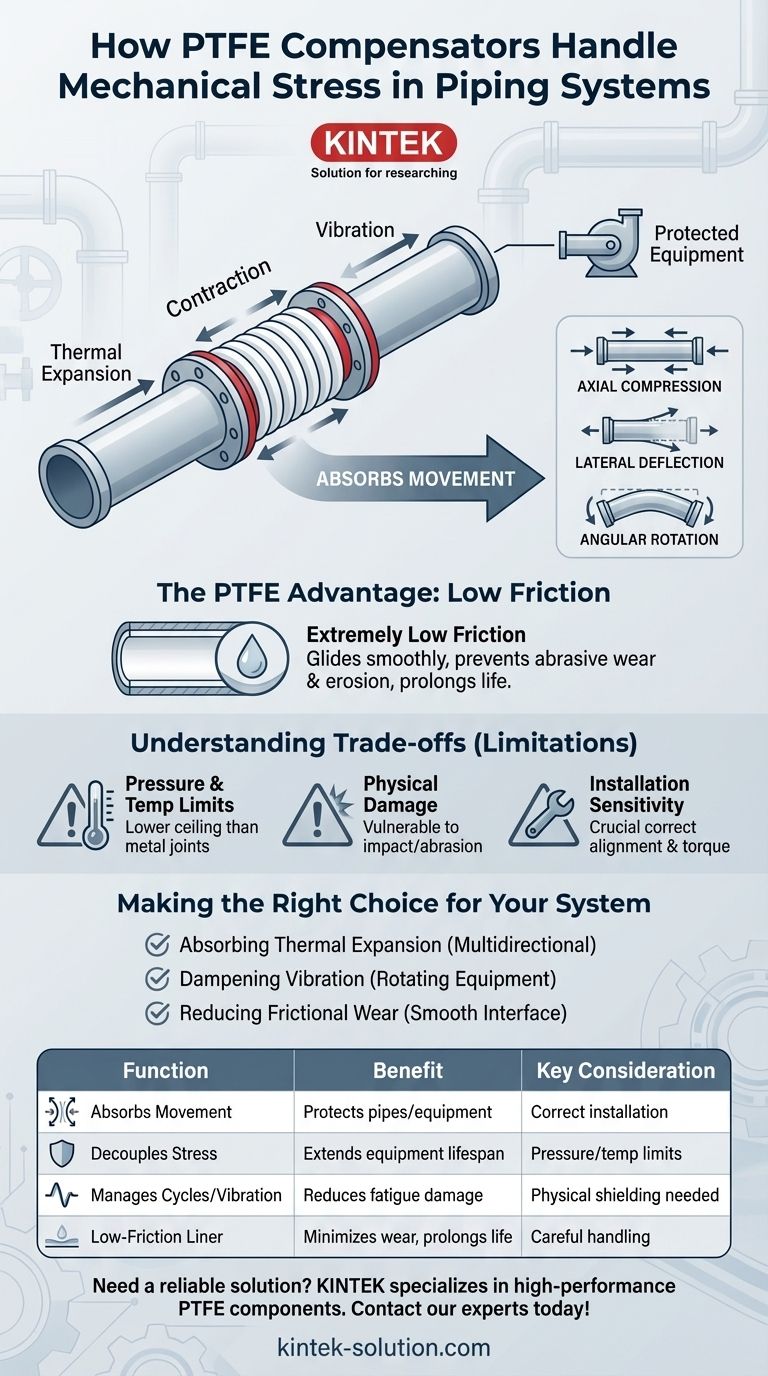

Guida Visiva
