Nell'industria aerospaziale, la guarnizione a V (chevron) in PTFE è un componente di tenuta critico utilizzato in sistemi idraulici, attuatori, valvole e pompe ad alte prestazioni. Il suo ruolo principale è prevenire perdite di fluido e mantenere la pressione del sistema nelle condizioni operative estreme intrinseche al volo, dai drastici sbalzi di temperatura all'intensa sollecitazione meccanica.
La ragione principale per cui le guarnizioni a V in PTFE vengono scelte per l'aerospaziale è la loro combinazione unica di materiale e design. Il PTFE offre una stabilità termica e un'inerzia chimica senza pari, mentre il design a "V" crea una tenuta altamente affidabile e autoregolante che funziona eccezionalmente bene sotto alta pressione.
Perché il PTFE è Essenziale per la Tenuta Aerospaziale
La selezione di qualsiasi materiale per applicazioni aerospaziali è soggetta a un controllo estremamente rigoroso. Il PTFE (Politetrafluoroetilene) possiede una serie di proprietà fondamentali che lo rendono particolarmente adatto alle impegnative sfide di tenuta di questo settore.
Resilienza a Temperature Estreme
I componenti aerospaziali devono funzionare perfettamente dalle temperature gelide dell'alta quota al calore intenso generato dai motori e dai sistemi idraulici. Il PTFE mantiene la sua integrità e le sue caratteristiche prestazionali in un vasto intervallo di temperature, a differenza di molti elastomeri che possono diventare fragili o degradarsi.
Prestazioni Sotto Alta Pressione
I sistemi idraulici degli aeromobili, come quelli per i carrelli di atterraggio e le superfici di controllo del volo, operano sotto un'immensa pressione. Il PTFE è un materiale robusto che resiste all'estrusione, garantendo che la guarnizione non ceda quando sottoposta a queste forze.
Inerzia Chimica Senza Pari
I sistemi aeronautici utilizzano una varietà di fluidi aggressivi, inclusi oli idraulici, carburanti e agenti antighiaccio. Il PTFE è virtualmente inerte e non reagisce né si degrada se esposto a queste sostanze chimiche corrosive, garantendo affidabilità a lungo termine.
Il Vantaggio del Basso Attrito
Una caratteristica chiave del PTFE è il suo coefficiente di attrito estremamente basso. Nelle applicazioni dinamiche come attuatori e steli delle valvole, questa proprietà è fondamentale per ridurre l'usura delle parti mobili, minimizzando la manutenzione e prolungando la vita operativa dell'intero componente.
Il Ruolo del Design "Chevron"
L'efficacia della tenuta non deriva solo dal materiale PTFE, ma anche dalla specifica ingegnerizzazione del pacco di guarnizioni a V.
Un Meccanismo di Tenuta Automatico
La guarnizione a V consiste in un pacco di anelli a forma di V. Questo design non è una semplice tenuta a compressione; è una tenuta automatica. Man mano che la pressione del sistema aumenta, agisce sulla forma a "V", forzando gli anelli verso l'esterno contro l'albero e l'alloggiamento, stringendo così dinamicamente la tenuta.
Affidabilità Tramite Ridondanza
L'utilizzo di più anelli in un pacco crea ridondanza. Questo design a labbro multiplo garantisce una tenuta costante e affidabile anche in presenza di imperfezioni o usura minori, una caratteristica di sicurezza critica per le apparecchiature aerospaziali. Questo design migliora significativamente la sicurezza e l'affidabilità di pompe, valvole e altre apparecchiature meccaniche.
Errori Comuni e Considerazioni
Sebbene siano estremamente efficaci, la specifica e l'uso delle guarnizioni a V in PTFE richiedono la comprensione dei loro limiti per garantire prestazioni ottimali.
Suscettibilità al Creep (Deformazione Permanente)
Il PTFE può essere soggetto a "flusso a freddo" o creep, che è una lenta deformazione sotto pressione sostenuta. Ciò deve essere preso in considerazione durante la progettazione della sede della guarnizione e la selezione del composto specifico di PTFE, poiché i gradi caricati possono mitigare questo effetto.
Minore Resistenza all'Abrasione
Rispetto ai materiali più duri, il PTFE puro può essere più suscettibile all'usura causata da contaminanti abrasivi nel sistema. La corretta filtrazione del fluido e la pulizia del sistema sono quindi cruciali per massimizzare la vita delle guarnizioni.
Processo di Installazione Critico
Le prestazioni della guarnizione a V dipendono fortemente da una corretta installazione. A differenza dei semplici O-ring, il pacco di guarnizioni deve essere installato con l'orientamento corretto e compresso in modo appropriato. Un serraggio eccessivo può schiacciare gli anelli e impedire il corretto funzionamento della funzione di tenuta automatica.
Fare la Scelta Giusta per il Tuo Sistema
La selezione della soluzione di tenuta corretta è una decisione di progettazione critica che influisce direttamente sulla sicurezza e sull'affidabilità. La tua scelta dovrebbe essere guidata dalle esigenze primarie dell'applicazione.
- Se la tua priorità è l'affidabilità in sistemi dinamici ad alta pressione: la guarnizione a V in PTFE è una scelta eccellente per componenti come attuatori idraulici e valvole di controllo dove il guasto non è un'opzione.
- Se la tua priorità è la tenuta contro fluidi corrosivi o attraverso ampi intervalli di temperatura: l'inerzia chimica intrinseca e la stabilità termica del PTFE lo rendono di gran lunga superiore alla maggior parte delle guarnizioni a base di gomma in questi ambienti.
- Se la tua priorità è minimizzare la manutenzione e prolungare la vita del componente: la natura a basso attrito del PTFE riduce direttamente l'usura delle costose parti mobili, portando a intervalli di servizio più lunghi e a una maggiore operatività del sistema.
In definitiva, comprendere l'interazione tra la scienza dei materiali e la progettazione meccanica è fondamentale per ingegnerizzare sistemi aerospaziali sicuri e affidabili.
Tabella Riassuntiva:
| Applicazione | Vantaggio Chiave della Guarnizione a V in PTFE |
|---|---|
| Attuatori Idraulici | Tenuta affidabile e autoregolante sotto alta pressione per controlli di volo e carrelli di atterraggio. |
| Valvole e Pompe | Inerzia chimica e basso attrito per affidabilità a lungo termine con fluidi aggressivi. |
| Sistemi ad Alta Temperatura | Mantiene l'integrità attraverso un vasto intervallo di temperature, dalle altitudini gelide al calore del motore. |
Progetta sistemi aerospaziali più sicuri e affidabili con i componenti in PTFE di precisione di KINTEK.
Per applicazioni impegnative nei settori dei semiconduttori, medico, di laboratorio e industriale, KINTEK produce guarnizioni, rivestimenti e vetreria da laboratorio in PTFE ad alte prestazioni. Diamo priorità alla produzione di precisione e offriamo fabbricazione personalizzata da prototipi a ordini ad alto volume per soddisfare le vostre specifiche esatte.
Contatta oggi i nostri esperti per discutere come le nostre soluzioni in PTFE possono migliorare le prestazioni e l'affidabilità del tuo prodotto.

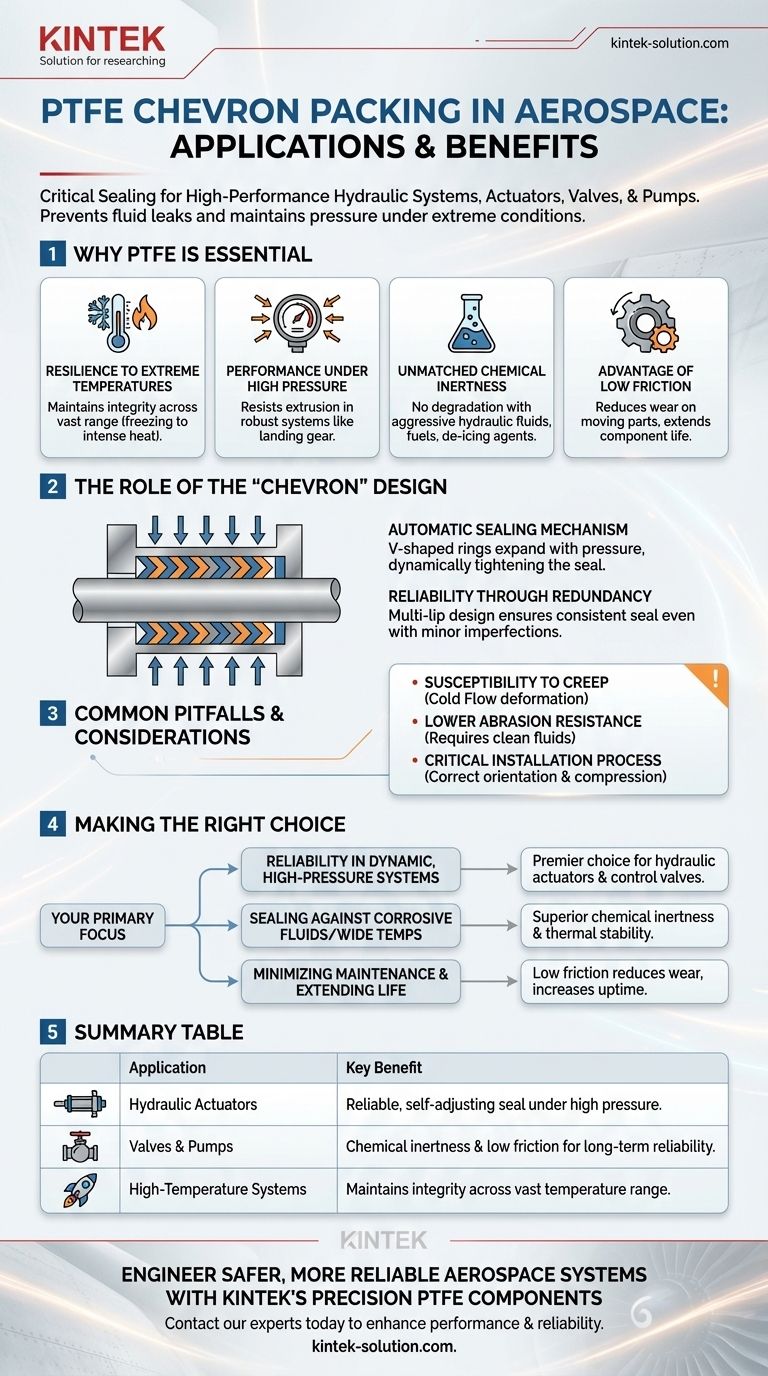

Guida Visiva
