Nelle applicazioni statiche, il vantaggio principale di un anello quadrato rispetto a un O-ring è la sua capacità di creare una tenuta più robusta e stabile sotto alta pressione. La sezione trasversale piatta e rettangolare dell'anello quadrato fornisce una superficie di tenuta significativamente più ampia rispetto alla singola linea di contatto dell'O-ring, rendendolo più resistente al cedimento.
Mentre l'O-ring è una guarnizione versatile ed efficace tuttofare, l'anello quadrato è un componente specializzato la cui geometria è progettata per prestazioni e stabilità superiori negli ambienti di tenuta statica ad alta pressione.
La Differenza Fondamentale: Geometria e Forza di Tenuta
I vantaggi funzionali di un anello quadrato derivano direttamente dalla differenza fondamentale della sua forma rispetto a un O-ring tradizionale.
Il Contatto Concentrato dell'O-Ring
La sezione trasversale rotonda di un O-ring è progettata per essere compressa all'interno di una scanalatura, creando una linea di forza di tenuta prevedibile e concentrata contro le superfici di accoppiamento.
Questo design è efficace per un'ampia gamma di applicazioni, ma può diventare un punto di debolezza sotto pressione estrema.
La Superficie di Tenuta Ampia dell'Anello Quadrato
Un anello quadrato, al contrario, ha una parte superiore e inferiore piatta. Questa geometria crea una superficie di tenuta iniziale molto più ampia.
Quando viene applicata la pressione del sistema, essa agisce su tutta questa faccia piatta, distribuendo la forza di tenuta in modo più uniforme e su un'area più vasta.
Come la Pressione Amplifica la Tenuta
Questa ampia superficie è la chiave della capacità di tenuta ad alta pressione dell'anello quadrato. La forza è meno concentrata, riducendo lo stress sul materiale.
Ciò rende l'anello quadrato intrinsecamente più resistente all'essere spinto, o estruso, nel piccolo spazio di gioco tra i componenti sigillati—una modalità di guasto comune per gli O-ring sotto alta pressione.
Vantaggi Chiave nelle Applicazioni Statiche
La geometria dell'anello quadrato si traduce in benefici prestazionali specifici e misurabili quando il movimento non è un fattore.
Prestazioni Superiori ad Alta Pressione
L'impronta di tenuta più ampia e la conseguente resistenza all'estrusione consentono agli anelli quadrati di gestire pressioni statiche significativamente più elevate rispetto a un O-ring comparabile senza richiedere anelli di supporto.
Maggiore Stabilità e Resistenza al Rotolamento
Il profilo piatto di un anello quadrato lo rende eccezionalmente stabile all'interno della sua sede. Non può torcersi o rotolare durante l'assemblaggio o sotto cicli di pressione.
Ciò elimina il rischio di cedimento a spirale, una condizione in cui un O-ring si torce nella sua sede, compromettendo la tenuta.
Comprendere i Compromessi
La scelta di un anello quadrato è una decisione ingegneristica specifica, non un aggiornamento universale. I suoi punti di forza nella tenuta statica sono spesso svantaggi altrove.
Non Ideale per la Tenuta Dinamica
L'ampia superficie piatta che crea una forte tenuta statica genera anche un attrito significativamente maggiore. Ciò rende gli anelli quadrati generalmente inadatti per applicazioni dinamiche come pistoni alternativi o alberi rotanti, dove un O-ring è la scelta superiore.
Considerazioni su Sede e Hardware
Sebbene gli anelli quadrati possano spesso essere adattati in sedi per O-ring standard (note anche come sedi a coda di rondine), le loro prestazioni sono ottimizzate in una sede progettata specificamente per la loro forma rettangolare. Anche la finitura superficiale dell'hardware è fondamentale per garantire una tenuta affidabile.
Disponibilità e Opzioni Materiali
Gli O-ring sono una merce ubiqua. Sono disponibili in una vasta gamma di materiali, dimensioni e durometri (durezze) da innumerevoli fornitori. Gli anelli quadrati sono più specializzati, il che può talvolta limitare le scelte di materiali e la disponibilità.
Quando Scegliere un Anello Quadrato
La tua decisione dovrebbe essere guidata interamente dalle esigenze specifiche della tua applicazione.
- Se la tua priorità principale è sigillare pressioni statiche molto elevate: L'anello quadrato è la scelta superiore per la sua eccezionale resistenza all'estrusione e la sua ampia superficie di tenuta.
- Se la tua priorità principale è prevenire la torsione della guarnizione durante l'assemblaggio o gli impulsi di pressione: La stabilità intrinseca dell'anello quadrato offre un vantaggio definitivo rispetto a un O-ring.
- Se hai bisogno di una tenuta statica economica e per uso generale per pressioni moderate o una tenuta dinamica: L'O-ring standard rimane la soluzione più versatile e affidabile del settore.
In definitiva, la scelta della guarnizione corretta richiede di abbinare i punti di forza del componente alle pressioni e alle condizioni precise che dovrà affrontare.
Tabella Riassuntiva:
| Caratteristica | Anello Quadrato | O-Ring |
|---|---|---|
| Ideale per | Tenuta statica ad alta pressione | Tenuta generica e dinamica |
| Superficie di Tenuta | Area superficiale ampia e piatta | Linea di contatto concentrata |
| Resistenza alla Pressione | Superiore (alta resistenza all'estrusione) | Buona (pressione moderata) |
| Stabilità nella Sede | Alta (resiste alla torsione/rotolamento) | Moderata (può torcersi/cedere a spirale) |
| Attrito | Alto (non ideale per applicazioni dinamiche) | Basso (eccellente per applicazioni dinamiche) |
Hai Bisogno di una Tenuta Robusta e ad Alta Pressione per la Tua Applicazione Critica?
Se il tuo progetto richiede la stabilità superiore e la resistenza all'estrusione di un anello quadrato, KINTEK è il tuo partner esperto. Siamo specializzati nella produzione di precisione di componenti in PTFE ad alte prestazioni, inclusi anelli quadrati e guarnizioni personalizzate, per gli ambienti più esigenti nei settori dei semiconduttori, medico, di laboratorio e industriale.
Forniamo i vantaggi critici di cui hai bisogno:
- Fabbricazione Personalizzata: Dal prototipo alla produzione ad alto volume, progettiamo guarnizioni secondo le tue esatte specifiche.
- Competenza sui Materiali: PTFE avanzato e altri polimeri per una resistenza chimica e prestazioni superiori.
- Produzione di Precisione: Garantendo che ogni guarnizione soddisfi le tolleranze esatte richieste per una tenuta statica affidabile e ad alta pressione.
Lascia che ti aiutiamo a risolvere le tue sfide di tenuta più difficili. Contatta KINTEK oggi stesso per una consulenza!

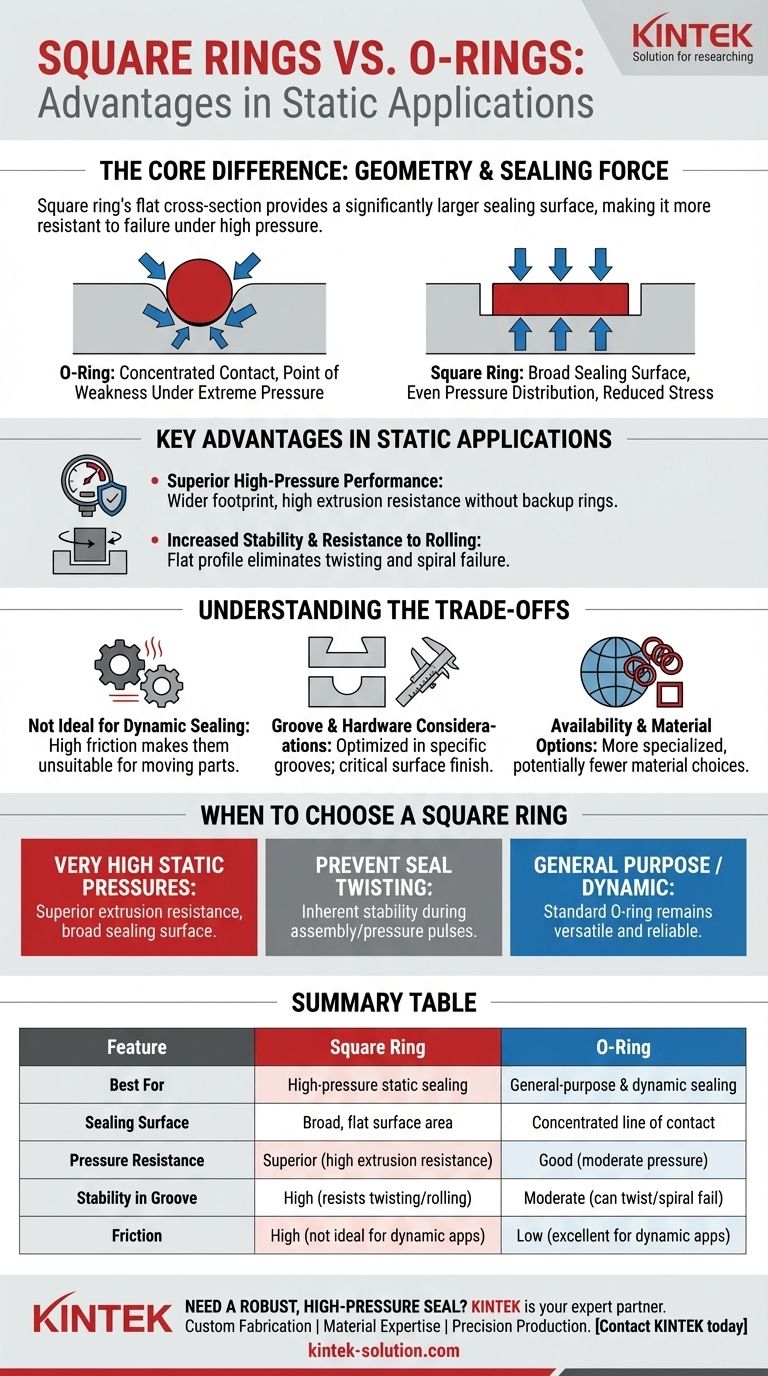

Guida Visiva
