Cosa sono le guarnizioni a busta in PTFE e come sono costruite?| La soluzione di tenuta definitiva

Le guarnizioni con involucro in PTFE sono componenti di tenuta specializzati progettati per le applicazioni industriali più esigenti, dove la resistenza chimica, la durata e l'affidabilità delle prestazioni sono fondamentali.Queste guarnizioni composite presentano una struttura unica con un involucro esterno in PTFE che circonda un materiale interno, combinando le migliori proprietà di entrambi gli elementi.Eccellono in ambienti estremi in settori come quello chimico, farmaceutico, alimentare e aerospaziale, grazie alla loro impareggiabile inerzia chimica, all'ampia tolleranza alle temperature (da -350°F a 500°F) e alla capacità di prevenire la contaminazione dei prodotti.Il design dell'involucro consente una più facile installazione/rimozione rispetto alle guarnizioni in PTFE solido, pur mantenendo eccellenti prestazioni di tenuta a pressioni variabili.

Punti chiave spiegati:

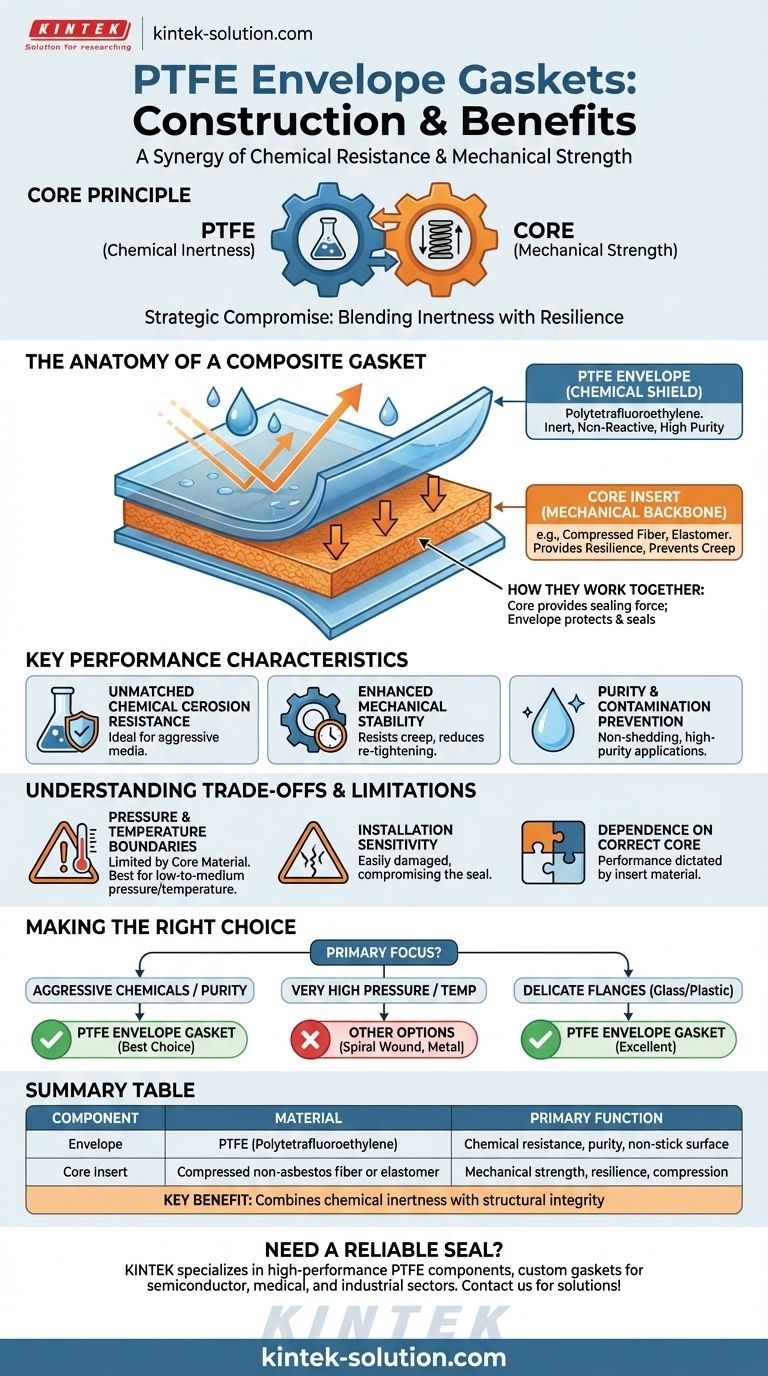

1. Definizione e struttura di base

   • Le guarnizioni con involucro in PTFE sono guarnizioni composite caratterizzate da:
     • Involucro esterno:Realizzato in politetrafluoroetilene (PTFE) ad alta densità politetrafluoroetilene (PTFE) ad alta densità scelto per la sua eccezionale resistenza chimica e le sue proprietà antiaderenti.
     • Nucleo interno:In genere contiene materiali di riempimento comprimibili (spesso elastomerici o a base di grafite) che forniscono:
       • Migliori caratteristiche di compressione
       • Migliore conformabilità alle superfici delle flange
       • Migliore distribuzione delle sollecitazioni

2. Proprietà del materiale

   • L'involucro in PTFE offre:
     • Resistenza chimica pressoché universale (resiste ad acidi, basi, solventi)
     • Coefficiente di attrito estremamente basso (0,05-0,10)
     • Stabilità termica da criogenico a 260°C in servizio continuo
     • Superficie non contaminante (conforme alla FDA per alimenti/farmaci)
   • Contributo dei materiali di base:
     • Recupero elastico per mantenere la tenuta in caso di cicli termici
     • Maggiore resistenza alla compressione rispetto al PTFE puro
     • Capacità di smorzamento delle vibrazioni

3. Processo di produzione

   • Le fasi di fabbricazione di precisione comprendono:
     1. Preparazione delle lastre di PTFE (formulazioni vergini o caricate)
     2. Formazione dell'involucro attraverso:
        • Saldatura a caldo di strati di PTFE
        • Talvolta utilizzando FEP (etilene propilene fluorurato) come ausilio per l'incollaggio.
     3. Inserimento del materiale d'anima (pretagliato secondo le dimensioni esatte)
     4. Sigillatura finale dei bordi della busta
     5. Controlli di qualità per:
        • Tolleranze dimensionali (tipicamente ±0,005\")
        • Difetti visivi
        • Integrità del materiale

4. Vantaggi in termini di prestazioni

   • Superiore alle guarnizioni in PTFE solido per:
     • Installazione/rimozione più semplice (riduce il rischio di danni alla flangia)
     • Migliore compensazione delle irregolarità della flangia
     • Maggiore resistenza allo scorrimento
   • Supera le guarnizioni tradizionali in:
     • Resistenza chimica (nessun rigonfiamento/degradazione)
     • Adattabilità al range di temperatura
     • Affidabilità della tenuta a lungo termine
     • Pulizia (assenza di lisciviazione/estrattivi)

5. Applicazioni comuni

   • Impieghi critici in tutti i settori industriali:
     • Processo chimico:Flange per reattori, connessioni per pompe
     • Farmaceutico: sistemi di fluidi sterili
     • Alimenti/bevande:Apparecchiature di pastorizzazione
     • Semiconduttori:Erogazione di gas ultrapuri
     • Aerospaziale:Componenti del sistema di alimentazione
   • Esempi di servizi specifici:
     • Linee di trasferimento dell'acido solforico concentrato
     • Tubazioni per impianti di cloro-alcali
     • Valvole criogeniche per GNL

6. Considerazioni sulla selezione

   • Parametri chiave per la scelta:
     • Spessore dell'involucro (in genere 0,5-3 mm)
     • Compatibilità del materiale del nucleo (grafite o elastomero)
     • Pressione nominale (varia a seconda del progetto, spesso 150-900#)
     • Esigenze di conformità alla FDA/USP Classe VI
     • Requisiti di permeazione (critici per il servizio gas)
   • Sono disponibili varianti speciali:
     • Tipi conduttivi per la protezione elettrostatica
     • Bordi rinforzati per carichi elevati di bulloni
     • Estrusioni di forme/profili personalizzati

7. Migliori pratiche di installazione

   • Fasi critiche per ottenere prestazioni ottimali:
     1. Preparazione della superficie (Ra 125-250 µin ideale)
     2. Sequenza corretta della coppia di serraggio dei bulloni
     3. Evitare la sovracompressione (tipicamente 25-30% di schiacciamento)
     4. Uso di paste antiaderenti quando necessario
     5. Controlli regolari di ritensionamento nei cicli termici

L'esclusiva costruzione delle guarnizioni a busta in PTFE risolve il classico compromesso tra resistenza chimica e prestazioni di tenuta, rendendole indispensabili nelle moderne applicazioni di tenuta industriale dove il fallimento non è un'opzione.La loro evoluzione progettuale continua ad affrontare le sfide emergenti in condizioni di processo estreme.
