In sostanza, un raschiaolio per pistone è costruito attorno a un anello di tenuta elastico. Questo componente è progettato con precisione per alloggiare in una scanalatura su un pistone, dove forma una barriera dinamica e stretta. La sua funzione principale è contenere la pressione e impedire la fuoriuscita di liquidi o gas mentre il pistone si muove all'interno di un cilindro.
L'intuizione fondamentale è che la costruzione di un raschiaolio per pistone non riguarda solo un semplice anello di materiale. È un progetto ingegneristico che utilizza in modo intelligente la pressione del sistema stesso per energizzare la tenuta, creando una barriera più efficace all'aumentare della pressione.
Il Principio della Pressurizzazione (Energizzazione)
Un raschiaolio per pistone non funziona come un semplice tappo. Il suo design è attivo, non passivo. Sfrutta la pressione che deve contenere per migliorare la propria capacità di tenuta.
L'Elemento di Tenuta Elastomerico
Il cuore della tenuta è l'elemento di tenuta primario, quasi sempre realizzato in un polimero o elastomero flessibile e resiliente. La scelta del materiale è dettata dal fluido, dalla temperatura e dalla pressione dell'applicazione.
I materiali comuni includono il Poliuretano (PU) per la sua eccezionale resistenza all'usura e all'estrusione, o la gomma Nitrilica (NBR) per le sue eccellenti prestazioni con oli minerali.
Il Ruolo degli Anelli Anti-Estrusione
Sotto alta pressione, l'elemento elastomerico morbido può essere forzato nel piccolo spazio di gioco tra il pistone e la parete del cilindro. Questo fenomeno, chiamato estrusione, distrugge rapidamente la tenuta.
Per prevenire ciò, molti raschiaolio per pistone sono costruiti con uno o due anelli anti-estrusione (chiamati anche anelli di supporto). Questi sono realizzati con un materiale più duro e rigido come PTFE o POM e forniscono un supporto robusto all'elemento di tenuta più morbido.
La Funzione degli Anelli di Guida
Sebbene tecnicamente separati, gli anelli di guida (o anelli di usura) sono una parte cruciale della costruzione complessiva della testa del pistone che consente alla tenuta di funzionare correttamente.
Questi anelli, spesso realizzati in plastica a basso attrito, prevengono il contatto metallo-metallo tra il pistone e l'alesaggio del cilindro. Ciò assicura che il pistone rimanga perfettamente centrato, proteggendo la tenuta dall'usura irregolare e dal cedimento catastrofico.
Costruzioni Comuni dei Raschiaolio per Pistone
I raschiaolio per pistone sono costruiti in varie configurazioni, da semplici design a pezzo unico ad assemblaggi complessi multi-componente.
Tenute a Componente Singolo
L'esempio più comune è il raschiaolio a U (U-cup). La sua sezione trasversale a forma di U è progettata in modo che la pressione del sistema entri nella "U" e spinga saldamente i labbri di tenuta interni ed esterni contro la scanalatura del pistone e la parete del cilindro, rispettivamente. Questa è una perfetta illustrazione della pressurizzazione.
Tenute Compatte Multi-Componente
Per applicazioni più impegnative e ad alta pressione, si utilizza una tenuta compatta. Questa costruzione integra più parti in un'unica unità facile da installare.
Una tenuta compatta tipica è costituita da un elemento di tenuta elastomerico centrale, affiancato da due anelli anti-estrusione e talvolta due anelli di guida esterni, tutti alloggiati insieme.
Comprendere i Compromessi
La costruzione di un raschiaolio per pistone è sempre un equilibrio di fattori in competizione. La scelta del design giusto richiede la comprensione di questi compromessi.
A Singola Azione vs. A Doppia Azione
La costruzione fisica deve corrispondere alla funzione del cilindro. Un cilindro a singola azione richiede solo una tenuta progettata per mantenere la pressione da una direzione.
Un cilindro a doppia azione, che svolge lavoro sia in estensione che in retrazione, necessita di una costruzione della tenuta simmetrica in grado di sigillare dinamicamente la pressione da entrambi i lati.
Materiale vs. Esigenze del Sistema
Non esiste un materiale universale per le tenute. Una tenuta costruita in Poliuretano offre una durabilità incredibile ma potrebbe non essere compatibile con fluidi aggressivi o temperature elevate, dove sarebbe richiesto un materiale come FKM (Viton) nonostante le sue diverse proprietà fisiche.
Pressione vs. Gioco di Estrusione
La necessità di anelli anti-estrusione nella costruzione della tenuta è direttamente correlata a due fattori: la pressione massima del sistema e la dimensione del gioco di estrusione (il gioco tra il pistone e il cilindro). Pressioni più elevate o giochi maggiori rendono obbligatoria una costruzione multi-componente con anelli anti-estrusione.
Fare la Scelta Giusta per il Tuo Sistema
La costruzione ideale del raschiaolio per pistone è quella che fornisce la maggiore durata per le sue specifiche condizioni operative.
- Se la tua priorità è un'applicazione a bassa pressione e leggero carico: Una costruzione a componente singolo a U (U-cup) offre spesso una soluzione affidabile ed economica.
- Se la tua priorità è un sistema industriale ad alta pressione e carico pesante: Una tenuta compatta multi-componente con anelli anti-estrusione e di guida integrati è lo standard per garantire la durata.
- Se la tua priorità è la compatibilità chimica o le temperature estreme: La selezione del materiale diventa l'aspetto più critico della costruzione della tenuta, superando il design fisico.
In definitiva, comprendere la costruzione di un raschiaolio per pistone significa capire come un semplice anello possa essere ingegnerizzato in un componente dinamico che assicura l'efficienza e l'affidabilità dell'intero sistema.
Tabella Riassuntiva:
| Componente | Funzione Primaria | Materiali Comuni |
|---|---|---|
| Elemento di Tenuta Elastomerico | Crea la tenuta dinamica primaria flettendosi contro le superfici. | Poliuretano (PU), Gomma Nitrilica (NBR), FKM (Viton) |
| Anello Anti-Estrusione (Anello di Supporto) | Impedisce che la tenuta morbida venga forzata negli spazi sotto alta pressione. | PTFE, POM (Acetal) |
| Anello di Guida (Anello di Usura) | Centra il pistone, previene il contatto metallo-metallo e protegge la tenuta. | Plastiche a basso attrito (es. PTFE caricato) |
Hai Bisogno di un Raschiaolio per Pistone ad Alte Prestazioni?
Comprendere la costruzione precisa è il primo passo. Il passo successivo è reperire una tenuta ingegnerizzata per la pressione, i fluidi e le esigenze di temperatura specifiche della tua applicazione.
KINTEK è specializzata nella produzione di componenti personalizzati in PTFE e polimeri, comprese tenute critiche e anelli anti-estrusione. Serviamo i settori dei semiconduttori, medico, laboratorio e industriale con un focus sulla precisione e sulla durata.
Sia che tu abbia bisogno di un semplice U-cup o di una complessa tenuta compatta multi-componente, forniamo fabbricazione su misura da prototipi a ordini ad alto volume.
Contatta KINTEK oggi stesso per discutere le tue esigenze di tenuta e garantire l'affidabilità del tuo sistema.

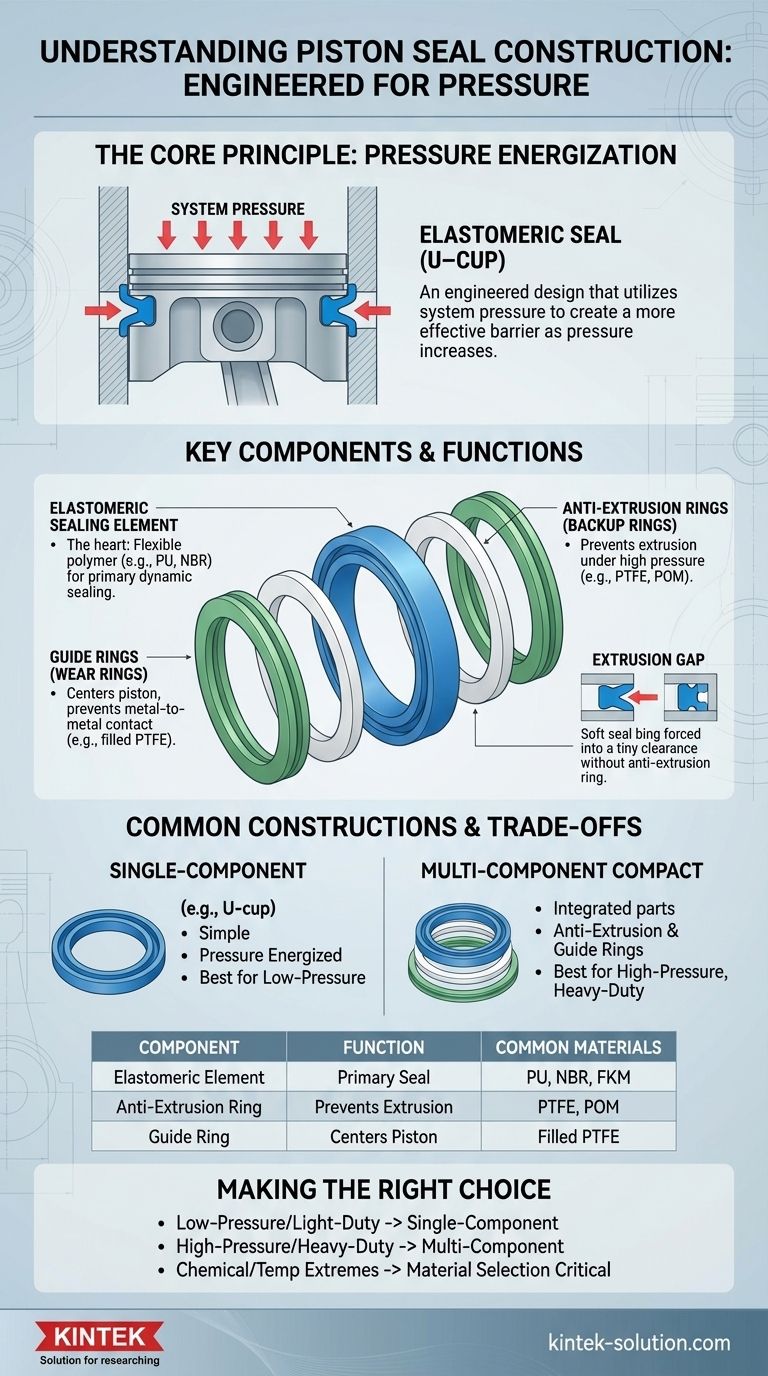

Guida Visiva
