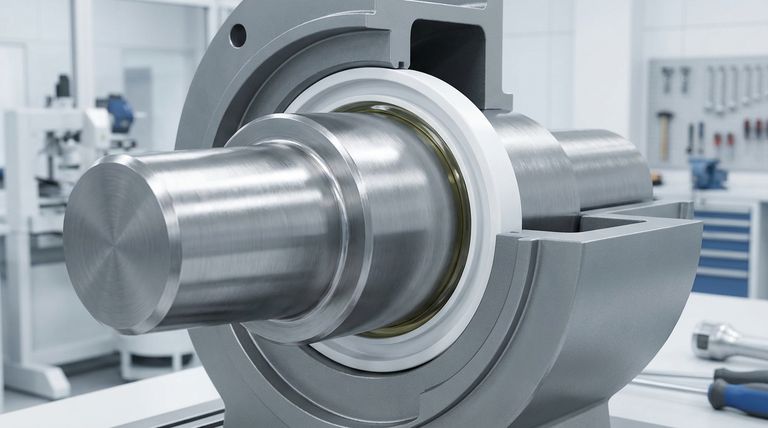

Al suo centro, la capacità di un paraolio in PTFE di gestire l'eccentricità dell'albero deriva dal suo caratteristico design a labbro largo. A differenza di un paraolio tradizionale in gomma che si basa su un punto di contatto affilato e flessibile, un paraolio in PTFE utilizza un'ampia zona di contatto, tipicamente larga 5-7 mm, che è intrinsecamente meno sensibile a piccoli movimenti radiali dell'albero.
Il principio chiave è che l'ampia area di contatto del paraolio mantiene un film d'olio idrodinamico stabile anche quando l'albero si sposta dal centro, prevenendo la perdita catastrofica di tenuta che si verificherebbe con un paraolio a labbro stretto.
Il Principio Fondamentale: Un'Ampia Zona di Contatto
La filosofia di progettazione alla base di un paraolio in PTFE è fondamentalmente diversa da quella di un paraolio tradizionale elastomerico (gomma). Questa differenza è fondamentale per le sue prestazioni in condizioni eccentriche.
Come Funziona il Labbro Largo
Un paraolio standard in gomma utilizza un labbro affilato e caricato a molla per creare una linea di tenuta stretta e ad alta pressione. Questo design è molto efficace per un albero perfettamente centrato, ma può avere difficoltà a mantenere il contatto se l'albero oscilla.
Un paraolio in PTFE, al contrario, utilizza un labbro largo e piatto che è lavorato con precisione. Ciò crea una banda di contatto più ampia contro l'albero, distribuendo la pressione su una superficie maggiore.
Mantenere il Film Idrodinamico
Tutti i paraolio scorrono su uno strato lubrificante sottilissimo chiamato film idrodinamico. Quando un albero presenta un disallineamento radiale, si muove eccentricamente.
Il labbro largo del paraolio in PTFE assicura che, anche quando l'albero si muove, una porzione sufficiente del labbro rimanga nella posizione ottimale per mantenere questo film d'olio critico. Il paraolio non deve "inseguire" la posizione dell'albero con la stessa aggressività di quanto farebbe un paraolio stretto.
Il Ruolo del Materiale PTFE
La natura a basso attrito del Politetrafluoroetilene (PTFE) è cruciale. Un'ampia zona di contatto realizzata con un materiale ad attrito più elevato genererebbe calore e usura eccessivi.
Il PTFE consente questo design a labbro largo senza una penalità termica significativa, permettendogli di funzionare in modo affidabile ad alte velocità anche con un contatto superficiale maggiore.
Miglioramenti del Design per Condizioni Impegnative
Per le applicazioni con eccentricità più pronunciata o velocità più elevate, il design di base a labbro largo può essere modificato per migliorare ulteriormente le sue prestazioni.
Il Profilo del Labbro 'Elf Toe'
Per aggiungere flessibilità, il labbro può essere lavorato con un profilo speciale, talvolta chiamato 'elf toe' (punta da elfo). Questa modifica fornisce un leggero aumento della capacità del labbro di flettersi e seguire i movimenti dinamici di un albero eccentrico.
Aggiunta di una Molla per un Contatto Positivo
Sebbene molti paraolio in PTFE siano progettati per funzionare senza una molla, una può essere incorporata.
Una piccola molla di tenuta (garter spring) aggiunge un carico radiale costante e leggero al labbro. Ciò assicura che la superficie di tenuta mantenga un contatto positivo con l'albero, specialmente durante le rotazioni ad alta velocità in cui il disallineamento può diventare più difficile da gestire.
Comprendere i Limiti e i Compromessi
Sebbene robusto, il paraolio in PTFE non è una soluzione per problemi meccanici eccessivi. Comprendere i suoi limiti operativi è fondamentale per prestazioni affidabili.
Definizione dei Limiti Operativi
Un paraolio in PTFE ben progettato può generalmente gestire un disallineamento radiale fino a 0,4 mm (circa 0,016 pollici). Oltre questo punto, il labbro potrebbe non essere in grado di mantenere il film d'olio, causando perdite.
L'Influenza della Velocità di Rotazione
La quantità di eccentricità che un paraolio può tollerare è inversamente proporzionale alla velocità dell'albero. A regimi di giri più elevati, il labbro ha meno tempo per reagire al movimento dell'albero.
Pertanto, il disallineamento massimo ammissibile può diminuire all'aumentare della velocità di rotazione. Un disallineamento di 0,4 mm potrebbe essere accettabile a 1.000 giri/min, ma potrebbe causare guasti a 5.000 giri/min.
La Necessità di un'Installazione Corretta
Il design a labbro largo è meno indulgente nei confronti degli errori di installazione. Il paraolio deve essere installato perfettamente perpendicolare all'albero e al foro.
Qualsiasi disallineamento iniziale può causare una pressione non uniforme sulla banda di contatto, portando a usura prematura e perdite, annullando completamente i vantaggi del design.
Fare la Scelta Giusta per la Tua Applicazione
La selezione del paraolio corretto richiede di abbinare le sue capacità alle tue specifiche condizioni operative.
- Se la tua priorità principale è un'eccentricità moderata (fino a 0,4 mm): Un paraolio in PTFE standard a labbro largo è una scelta eccellente, che offre una soluzione robusta e affidabile.
- Se hai sia eccentricità che alte velocità: Considera un paraolio in PTFE con un design con molla o 'elf toe' per garantire un contatto positivo del labbro.
- Se il tuo disallineamento supera 0,5 mm: La causa principale è un problema meccanico che deve essere corretto. Nessun paraolio a labbro standard può compensare in modo affidabile uno spostamento dell'albero così significativo.
Comprendendo la funzione del labbro largo, puoi specificare con fiducia i paraolio in PTFE per le applicazioni in cui una leggera eccentricità dell'albero è una condizione operativa prevista.
Tabella Riassuntiva:
| Caratteristica | Vantaggio | Considerazione Chiave |
|---|---|---|
| Design a Labbro Largo (5-7mm) | Meno sensibile al movimento radiale dell'albero, mantiene un film d'olio stabile | Ideale per eccentricità moderata (fino a 0,4 mm) |
| Materiale PTFE | Il basso attrito consente un ampio contatto senza calore/usura eccessivi | Adatto per applicazioni ad alta velocità |
| Molla Opzionale/'Elf Toe' | Flessibilità migliorata per condizioni di eccentricità o elevate velocità | Consigliato per eccentricità pronunciata |
| Tolleranza di Installazione | Richiede un'installazione precisa e perpendicolare all'albero e al foro | Il disallineamento può causare usura prematura |
Hai bisogno di un paraolio in PTFE che gestisca l'eccentricità dell'albero con precisione?
KINTEK è specializzata nella produzione di componenti in PTFE ad alte prestazioni, inclusi paraolio, rivestimenti e vetreria da laboratorio, per i settori dei semiconduttori, medico, di laboratorio e industriale. La nostra esperienza nella produzione di precisione e nella fabbricazione personalizzata—dai prototipi agli ordini ad alto volume—garantisce che otterrai un paraolio progettato per eccellere nelle tue specifiche condizioni operative.
Contattaci oggi per discutere la tua applicazione e ottenere una soluzione di tenuta affidabile!

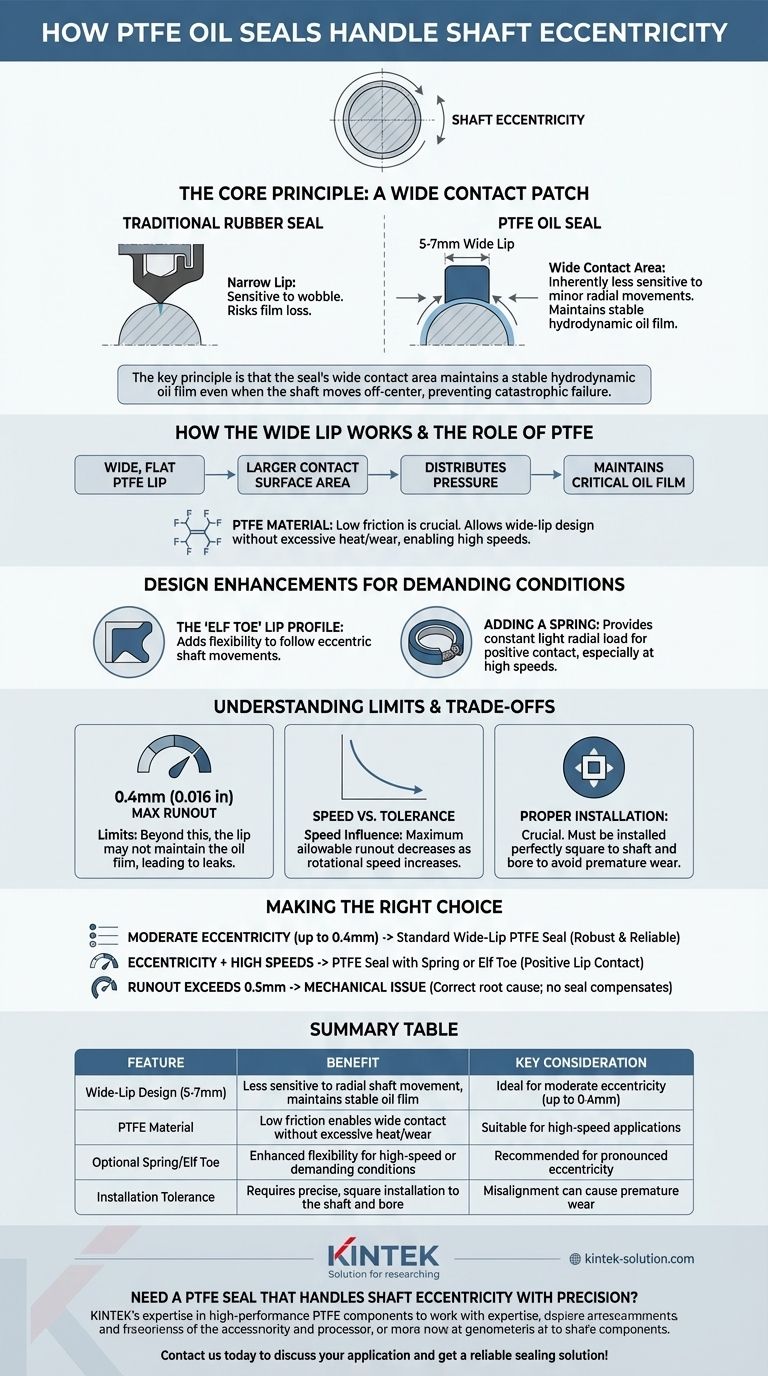

Guida Visiva
