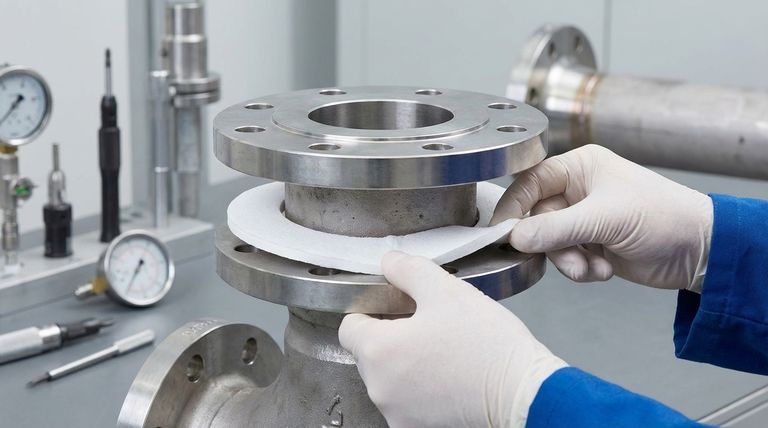

In sostanza, l'elevata comprimibilità di una guarnizione in PTFE espanso (ePTFE) è ciò che le consente di creare una tenuta affidabile dove altri materiali potrebbero fallire. Questa proprietà consente al materiale morbido e malleabile di deformarsi fisicamente e fluire nelle micro-scalfitture, nelle cavità e nelle ondulazioni presenti praticamente su tutte le superfici delle flange, garantendo una tenuta completa e a tenuta di gas anche con una forza di serraggio minima.
Il vantaggio principale della comprimibilità dell'ePTFE non è solo la sua morbidezza, ma la sua capacità di creare una tenuta perfetta "formata in loco". Compensa le imperfezioni superficiali del mondo reale e mantiene tale tenuta nel tempo resistendo alla deformazione plastica, o "scorrimento" (creep), che affligge le guarnizioni standard.
La meccanica di una tenuta in ePTFE
Per apprezzare appieno il vantaggio dell'ePTFE, dobbiamo guardare oltre la superficie e comprendere i principi fisici in gioco. Il processo di produzione unico dell'ePTFE crea una struttura fibrosa multidirezionale che gli conferisce proprietà distinte dal PTFE solido.
Adattamento alle imperfezioni superficiali
La maggior parte dei cedimenti delle tenute si verifica a causa di minuscoli percorsi di perdita invisibili. L'elevata comprimibilità dell'ePTFE risolve direttamente questo problema. Sotto il carico iniziale del bullone, il materiale si deforma facilmente, agendo quasi come un liquido solido per riempire ogni vuoto, segno di lavorazione e irregolarità sulla faccia della flangia.
Ciò è particolarmente critico per superfici più vecchie, usurate o lavorate con minore precisione, dove una guarnizione rigida entrerebbe in contatto solo sui punti più alti, lasciando spazi per la formazione di perdite.
Resistenza al flusso a freddo e allo scorrimento (Creep)
Il flusso a freddo, o scorrimento (creep), è la tendenza di un materiale a deformarsi lentamente e a perdere la sua forma sotto pressione sostenuta. Il PTFE standard è altamente suscettibile a questo; nel tempo, fuoriesce dalla flangia, causando una perdita di tensione del bullone e dell'integrità della tenuta.
La struttura fibrosa ed espansa dell'ePTFE è progettata per resistere a ciò. Le fibre interconnesse forniscono stabilità strutturale, garantendo che la guarnizione mantenga la sua forma e la pressione di tenuta anche sotto carico continuo e variazioni di temperatura. Ciò si traduce in una tenuta a lungo termine altamente durevole e affidabile.
Eccellenti proprietà di recupero
I sistemi reali sono soggetti a cicli di pressione e temperatura. Quando le flange si riscaldano, si espandono; quando si raffreddano, si contraggono. Una guarnizione deve essere in grado di "respirare" con il sistema.
L'ePTFE mostra un eccellente recupero, il che significa che può tornare alla sua forma originale dopo essere stato compresso. Ciò gli consente di mantenere una tenuta positiva e costante anche quando lo spazio tra le flange cambia durante i cicli termici, una condizione in cui le guarnizioni più rigide fallirebbero rapidamente.
Vantaggi pratici sul campo
Le proprietà meccaniche dell'ePTFE si traducono direttamente in vantaggi tangibili durante l'installazione e il funzionamento, risolvendo sfide ingegneristiche comuni.
Tenuta di flange delicate o irregolari
La capacità di creare una tenuta con un basso carico sui bulloni rende l'ePTFE ideale per apparecchiature fragili. Le applicazioni che coinvolgono acciaio rivestito di vetro, ceramica o flange in plastica possono essere sigillate efficacemente senza il rischio di rompere la flangia a causa di una coppia eccessiva.
Allo stesso modo, è altamente efficace su flange in acciaio di grande diametro o leggermente deformate, dove ottenere una pressione uniforme dei bulloni è difficile. La guarnizione compensa le incoerenze.
Installazione e inventario semplificati
L'ePTFE è spesso fornito in fogli o come nastro sigillante per giunti. Ciò consente ai team di manutenzione di tagliare guarnizioni di qualsiasi dimensione o forma in loco, riducendo drasticamente la necessità di tenere in magazzino centinaia di guarnizioni pretagliate.
Questa flessibilità riduce i costi di inventario, semplifica l'approvvigionamento ed elimina i ritardi nei progetti causati dall'attesa di una guarnizione specifica e non standard.
Comprendere i limiti e i compromessi
Sebbene sia molto efficace, l'ePTFE non è una soluzione universale. I suoi vantaggi si realizzano solo quando le sue proprietà sono correttamente abbinate all'applicazione e vengono seguite le procedure appropriate.
Non può riparare danni gravi alle flange
La comprimibilità dell'ePTFE è progettata per gestire irregolarità superficiali microscopiche. Non può compensare danni gravi alla flangia, scalfitture profonde, deformazioni significative o disallineamenti gravi. La base di ogni tenuta è una superficie della flangia adeguatamente preparata e allineata.
Il corretto carico dei bulloni è fondamentale
L'espressione "basso carico sui bulloni" non significa "nessun carico sui bulloni". Sebbene l'ePTFE richieda meno forza rispetto a molti materiali, necessita comunque di una tensione di serraggio minima specifica per avviare la tenuta. Seguire le specifiche del produttore per la coppia è essenziale.
Comprimere eccessivamente la guarnizione può danneggiare la sua struttura fibrosa interna, riducendo la sua capacità di recupero e portando potenzialmente a un cedimento prematuro. Un serraggio dei bulloni controllato e uniforme è inderogabile.
Distinzione dal PTFE standard
È fondamentale distinguere tra PTFE standard solido e PTFE espanso (ePTFE). Sebbene il PTFE standard offra un'eccellente resistenza chimica, soffre di elevato scorrimento e scarso recupero. L'ePTFE è specificamente progettato per risolvere questi difetti meccanici mantenendo la stessa superiore resistenza chimica.
Fare la scelta giusta per la tua applicazione
La scelta della guarnizione giusta richiede di abbinare i punti di forza del materiale al tuo obiettivo principale.
- Se il tuo obiettivo principale è sigillare flange vecchie, danneggiate o delicate: L'eccezionale conformabilità dell'ePTFE sotto un basso carico sui bulloni è il suo più grande vantaggio.
- Se il tuo obiettivo principale è l'affidabilità in condizioni di temperatura o pressione variabili: Le sue eccellenti proprietà di recupero e basso flusso a freddo garantiscono una tenuta duratura e a lungo termine che si muove con il tuo sistema.
- Se il tuo obiettivo principale è semplificare la manutenzione e ridurre l'inventario: La possibilità di tagliare le guarnizioni da un foglio in loco rende l'ePTFE una scelta economicamente vantaggiosa e operativamente flessibile.
Sfruttando la comprimibilità unica dell'ePTFE, puoi risolvere problemi di tenuta complessi che altri materiali semplicemente non possono affrontare.
Tabella riassuntiva:
| Vantaggio chiave | Descrizione |
|---|---|
| Si adatta alle imperfezioni | Si deforma per riempire graffi e cavità microscopiche sulle superfici delle flange per una tenuta a prova di gas. |
| Resiste al flusso a freddo e allo scorrimento | Mantiene l'integrità della tenuta sotto pressione e variazioni di temperatura sostenute, a differenza del PTFE standard. |
| Eccellente recupero | Ritorna in forma durante i cicli termici per mantenere una tenuta costante mentre le flange si espandono e si contraggono. |
| Tenuta a basso carico sui bulloni | Ideale per flange delicate (vetro, plastica) e superfici grandi e irregolari senza rischio di danni. |
| Installazione semplificata | Può essere tagliato in loco da fogli o nastro, riducendo le esigenze di inventario e i ritardi nei progetti. |
Risolvi i tuoi problemi di tenuta più impegnativi con i componenti ePTFE di precisione di KINTEK.
Le nostre guarnizioni, sigilli e fabbricazioni personalizzate in PTFE espanso (ePTFE) sono progettate per offrire l'eccezionale comprimibilità, recupero e resistenza chimica dettagliati in questo articolo. Che tu operi nei settori dei semiconduttori, medico, di laboratorio o industriale, KINTEK privilegia la produzione di precisione per garantire che le tue applicazioni critiche raggiungano un'affidabilità senza perdite, anche su superfici imperfette o delicate.
Offriamo fabbricazioni personalizzate da prototipi a ordini ad alto volume, fornendo esattamente la soluzione di cui hai bisogno.
Contatta KINTEK oggi stesso per discutere le tue esigenze specifiche di tenuta e lascia che i nostri esperti forniscano una soluzione su misura.

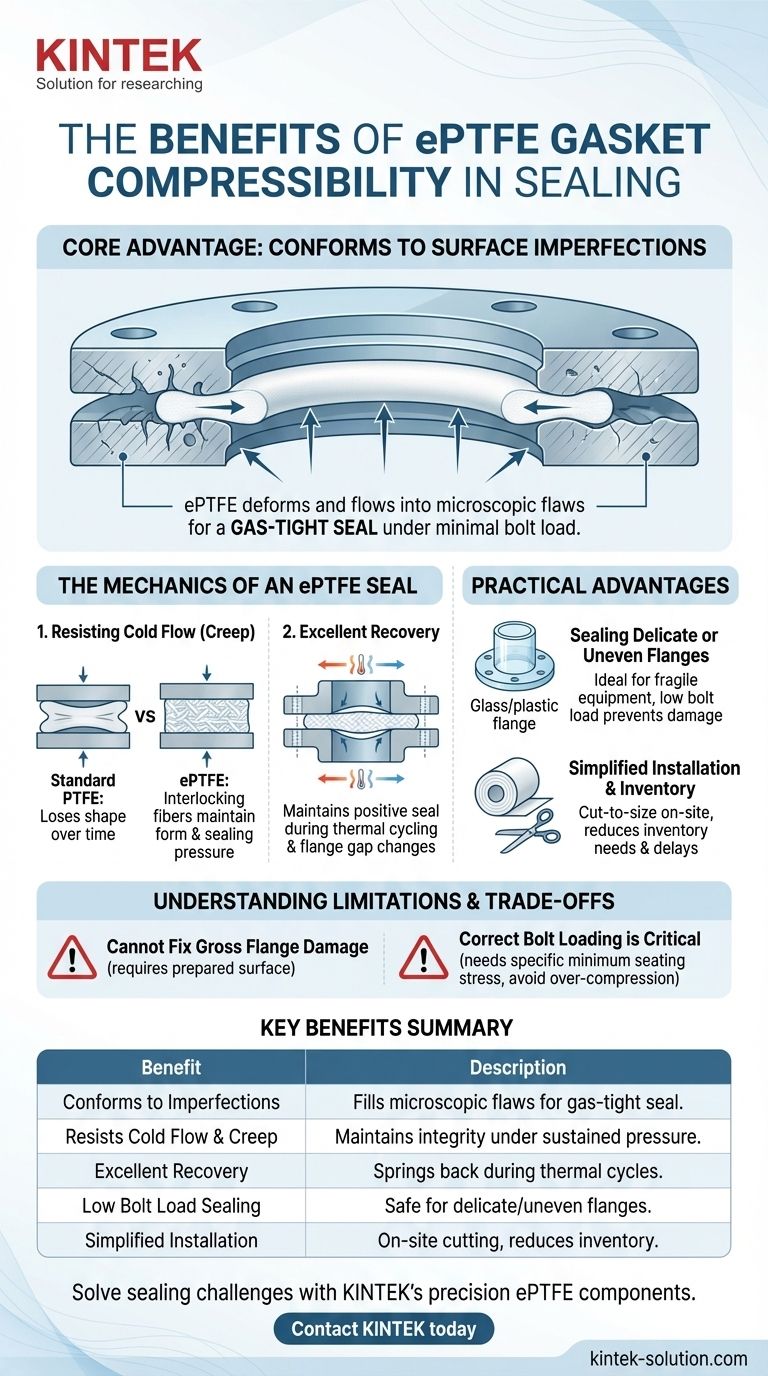

Guida Visiva
