In breve, il PTFE è essenziale per l'industria dei semiconduttori perché la sua estrema resistenza chimica e l'elevata purezza prevengono la contaminazione durante la fabbricazione dei chip. Fornisce un materiale stabile e non reattivo in grado di resistere ai prodotti chimici aggressivi, ai plasmi e alle condizioni di camera bianca necessari per produrre microelettronica moderna in modo sicuro ed efficiente.
La sfida principale nella produzione di semiconduttori è una battaglia costante contro la contaminazione in ambienti altamente corrosivi. Il PTFE è un materiale critico in questa lotta perché offre una combinazione unica di inerzia chimica, elevata purezza e stabilità fisica che altri materiali non possono eguagliare.
La sfida principale: Purezza in ambienti estremi

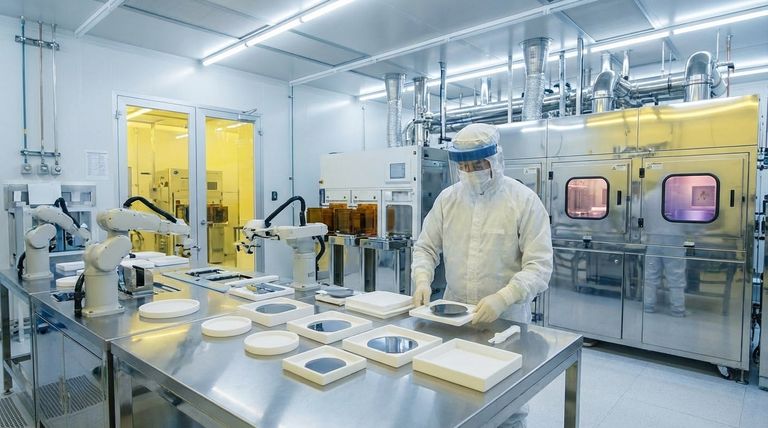

Per comprendere il ruolo del PTFE, dobbiamo prima apprezzare l'ambiente ostile di un impianto di fabbricazione di semiconduttori, o "fab". La produzione di un wafer di silicio in chip finiti comporta centinaia di passaggi, molti dei quali sono incredibilmente sensibili.
Perché l'inerzia chimica è irrinunciabile
Il processo di produzione si basa su sostanze estremamente aggressive. Acidi forti vengono utilizzati nelle fasi di fotoresist e incisione, e plasma ad alta energia viene utilizzato per depositare o rimuovere materiali a livello atomico.
Qualsiasi materiale utilizzato per utensili, contenitori o guarnizioni in questi processi non deve reagire o degradarsi a contatto con queste sostanze chimiche.
La minaccia della contaminazione
La scala microscopica dei transistor moderni significa che anche una quantità minuscola di materiale estraneo può rovinare un chip. Questa contaminazione può provenire da un utensile che rilascia sostanze chimiche o da una superficie che rilascia particelle.
Pertanto, tutti i materiali nel percorso del processo devono essere eccezionalmente puri e stabili, non contribuendo in alcun modo all'ambiente. Ciò include avere caratteristiche di basso degassamento, il che significa che non rilasciano gas intrappolati quando vengono posti sotto vuoto.
Come le proprietà del PTFE risolvono le sfide dei semiconduttori
La distinta struttura molecolare del PTFE gli conferisce una serie di proprietà che affrontano direttamente le principali sfide del settore. Agisce come uno scudo, proteggendo il delicato processo di produzione dalle interruzioni.
Resistenza chimica ineguagliabile
Il PTFE è virtualmente inerte all'intera gamma di sostanze chimiche aggressive utilizzate nella produzione di chip. Viene utilizzato per cestelli per wafer, contenitori, elementi di fissaggio e attrezzature da laboratorio personalizzate proprio perché non si degrada se esposto ad acidi forti.
Fondamentalmente, rimane anche chimicamente stabile se esposto al plasma, rendendolo adatto per componenti all'interno di camere di incisione e deposizione.
Elevata purezza e basso degassamento
I gradi di PTFE ad alta purezza non contengono additivi o riempitivi che potrebbero rilasciarsi e contaminare un wafer. La sua natura stabile lo rende ideale per l'uso in ambienti sottovuoto ultra-puliti.
Questo è il motivo per cui il PTFE è un materiale primario per le guarnizioni energizzate a molla nei sistemi di movimentazione dei wafer e negli strumenti di processo, garantendo un vuoto pulito e senza perdite.
Superfici non bagnabili e a basso attrito
La superficie del PTFE è non bagnabile (idrofobica), il che consente di rimuovere i residui chimici facilmente e completamente. Ciò previene la contaminazione incrociata tra le fasi del processo e garantisce la purezza del prodotto.
Le sue proprietà a basso attrito lo rendono ideale anche per parti meccaniche come guide e pattini scorrevoli a basso attrito dove è richiesto un movimento fluido e pulito senza lubrificanti.
Isolamento elettrico superiore
Il PTFE è un eccellente isolante elettrico. Questa proprietà viene sfruttata in applicazioni come isolamento di cavi e connettori per circuiti stampati, dove protegge i componenti elettronici sensibili da cortocircuiti e fattori ambientali.
Trappole comuni e varianti
Sebbene il PTFE sia altamente efficace, non tutto il PTFE è uguale. La scelta del tipo sbagliato può comprometterne i benefici.
L'importanza della selezione del grado
Per le applicazioni nei semiconduttori, è fondamentale utilizzare un grado di PTFE vergine ad alta purezza. I gradi riciclati o di qualità inferiore possono contenere impurità che possono causare contaminazione, vanificando lo scopo principale dell'utilizzo del materiale.
La soluzione antistatica
Il PTFE standard è un eccellente isolante, ma ciò significa che può accumulare una carica statica. In ambienti con dispositivi sensibili all'elettricità statica, questo può portare a eventi di scarica elettrostatica (ESD) che distruggono i componenti.
Per risolvere questo problema, sono disponibili gradi antistatici specializzati di PTFE. Questi gradi sono progettati per dissipare in modo sicuro le cariche statiche, rendendoli la scelta superiore per le aree di produzione sensibili all'elettricità statica.
Fare la scelta giusta per il tuo obiettivo
La selezione della forma e del grado corretti di PTFE dipende dalla specifica fase di produzione e dall'ambiente.
- Se il tuo obiettivo principale è la lavorazione a umido e la manipolazione di prodotti chimici: Dai priorità all'inerzia chimica e alle proprietà non bagnabili del PTFE per attrezzature da laboratorio personalizzate, contenitori e sistemi fluidici.
- Se il tuo obiettivo principale sono ambienti ad alto vuoto o al plasma: Richiedi gradi di PTFE con caratteristiche di basso degassamento certificate per guarnizioni, rivestimenti e componenti della camera.
- Se il tuo obiettivo principale è la gestione di dispositivi sensibili all'elettricità statica: Specifica PTFE di grado antistatico per utensili di movimentazione wafer, guide e superfici di lavoro per prevenire danni da ESD.
In definitiva, sfruttare le proprietà uniche del PTFE è una strategia fondamentale per garantire affidabilità e resa nella moderna fabbricazione di semiconduttori.
Tabella riassuntiva:
| Proprietà del PTFE | Applicazione nei semiconduttori | Beneficio |
|---|---|---|
| Inerzia chimica | Cestelli per wafer, contenitori, attrezzature da laboratorio | Resiste ad acidi e plasmi aggressivi senza degradazione |
| Elevata purezza / Basso degassamento | Guarnizioni, rivestimenti, componenti della camera a vuoto | Previene la contaminazione in ambienti ultra-puliti |
| Superficie non bagnabile | Sistemi di movimentazione fluidi | Consente una rimozione facile e completa dei residui, prevenendo la contaminazione incrociata |
| Isolamento elettrico | Isolamento cavi, connettori | Protegge i componenti sensibili dai cortocircuiti |
| Gradi antistatici | Utensili per la movimentazione dei wafer, guide | Previene danni da scariche elettrostatiche (ESD) ai dispositivi sensibili all'elettricità statica |
Massimizza la resa della tua produzione di semiconduttori con componenti in PTFE ad alta purezza di KINTEK.
Le nostre guarnizioni, rivestimenti, attrezzature da laboratorio e parti personalizzate in PTFE, fabbricate con precisione, sono progettate per soddisfare le esigenze estreme dell'industria dei semiconduttori. Forniamo la purezza e le prestazioni del materiale di cui hai bisogno per proteggere i tuoi processi dalla contaminazione in ambienti corrosivi e ad alto vuoto.
Sia che tu richieda componenti standard o fabbricazioni personalizzate da prototipi a ordini di grandi volumi, KINTEK offre l'affidabilità su cui la tua produzione dipende.
Contatta i nostri esperti oggi per discutere le tue specifiche esigenze applicative e garantire l'integrità del tuo processo.

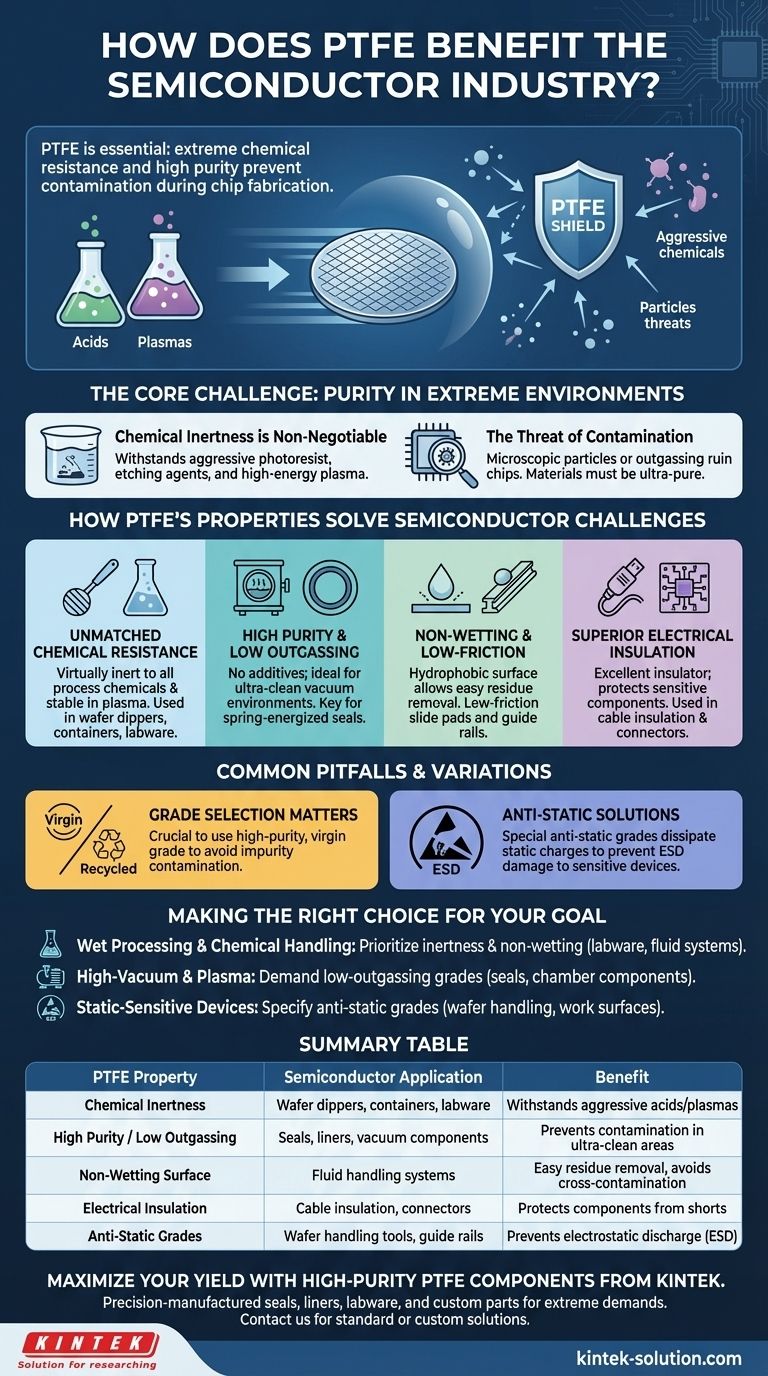

Guida Visiva
