Fondamentalmente, una valvola a saracinesca rivestita in PTFE opera con una semplicità ed efficienza robuste. Utilizza un otturatore cilindrico o conico dotato di un foro, o "luce", praticato al suo interno. Quando questa luce si allinea con la tubazione, il flusso è consentito; quando una rotazione di 90 gradi posiziona la parte solida dell'otturatore nel percorso del flusso, quest'ultimo viene completamente bloccato. La caratteristica cruciale è il rivestimento in politetrafluoroetilene (PTFE), che isola tutte le parti metalliche dal fluido di processo.
Una valvola a saracinesca rivestita in PTFE è essenzialmente uno scudo chimicamente inerte a forma di valvola. Fornisce una resistenza alla corrosione superiore per fluidi aggressivi utilizzando un semplice meccanismo a quarto di giro, ma questo design richiede la gestione del compromesso intrinseco di una coppia operativa elevata.
Decostruire il Meccanismo
La funzione della valvola è definita dall'interazione tra tre elementi chiave: l'otturatore, il rivestimento e l'operazione a quarto di giro. Comprendere come lavorano insieme rivela i punti di forza fondamentali della valvola.
Il Componente Centrale: L'Otturatore
L'elemento centrale è un otturatore, tipicamente conico, che si adatta perfettamente all'interno del corpo valvola. Un passaggio è lavorato attraverso l'otturatore. Quando la valvola è aperta, questo passaggio funge da condotto rettilineo per il fluido.
L'Operazione a Quarto di Giro
Questa valvola è un dispositivo a "quarto di giro". È necessaria solo una rotazione di 90 gradi dell'albero per passare dalla posizione completamente aperta a quella completamente chiusa. Ciò rende l'azionamento semplice e veloce, sia che venga eseguito manualmente sia con un attuatore automatico.
Il Ruolo Critico del Rivestimento in PTFE
La caratteristica distintiva è il rivestimento in PTFE. Questo spesso strato di plastica inerte è bloccato nel corpo valvola e incapsula completamente l'otturatore.
Poiché il fluido tocca solo il PTFE, il corpo valvola metallico (tipicamente acciaio fuso o ghisa sferoidale) è protetto dalla corrosione. Ciò rende la valvola ideale per la gestione di sostanze chimiche altamente aggressive come acidi, basi e solventi. Il PTFE può anche sopportare alte temperature, spesso fino a 200°C (392°F).
Caratteristiche Chiave di Design e Prestazioni
Oltre al meccanismo di base, le caratteristiche specifiche di progettazione della valvola ne determinano le prestazioni in un sistema industriale. Questi dettagli ne stabiliscono l'idoneità per diverse applicazioni.
Percorso del Flusso: Luce Piena vs. Luce Ridotta
Incontrerai design sia a luce piena (full-port) sia a luce ridotta (reduced-port). Un design a luce piena ha un percorso del flusso uguale al diametro interno della tubazione di collegamento, offrendo una minima resistenza al flusso. Un design a luce ridotta ha un percorso più stretto, che può aumentare l'attrito ma spesso riduce le dimensioni della valvola e la coppia necessaria per azionarla.
Tenuta e Intercettazione
L'adattamento stretto e la grande area di contatto superficiale tra l'otturatore rivestito e il corpo rivestito creano una tenuta eccezionalmente affidabile. Questo design fornisce una tenuta ermetica (bubble-tight shutoff), impedendo qualsiasi perdita quando la valvola è chiusa, il che è fondamentale per i fluidi pericolosi.
Applicazione e Classificazioni
Queste valvole sono progettate per servizi impegnativi. Sono comunemente disponibili in dimensioni da DN15 a DN300 (0,5" a 12") e classi di pressione come ANSI 150. Il loro design, privo di cavità interne dove il materiale può accumularsi, le rende adatte per fanghi e fluidi contenenti solidi.
Comprendere i Compromessi
Nessun design di valvola è privo di compromessi. I punti di forza della valvola a saracinesca rivestita sono bilanciati da limitazioni specifiche che è fondamentale considerare durante la selezione.
Coppia di Azionamento Elevata
La sfida più significativa è l'elevato attrito. La grande superficie di tenuta stretta tra il PTFE sull'otturatore e il PTFE sul corpo crea una resistenza considerevole. Ciò significa che è necessaria una quantità significativa di forza, o coppia, per ruotare l'otturatore, richiedendo spesso un riduttore per l'azionamento manuale o un attuatore potente e sovradimensionato.
Non Ideale per la Strozzatura
Una valvola a saracinesca è progettata principalmente per servizio on/off. Utilizzarla in posizione parzialmente aperta per regolare il flusso (strozzatura) può causare un'usura irregolare del rivestimento e dell'otturatore, compromettendo potenzialmente l'integrità della tenuta nel tempo.
Il Fattore di "Scorrimento" (Creep) del PTFE
Sebbene durevole, il PTFE può essere suscettibile allo "scorrimento" (creep), una lenta deformazione sotto pressione e temperatura sostenute. Una progettazione corretta della valvola e il rispetto dei limiti di pressione/temperatura sono essenziali per garantire che il rivestimento mantenga la sua forma e capacità di tenuta a lungo termine.
La Valvola a Saracinesca Rivestita in PTFE è Adatta alla Tua Applicazione?
Scegliere la valvola corretta richiede di abbinare le sue caratteristiche intrinseche al tuo obiettivo primario. Utilizza questa guida per prendere una decisione informata.
- Se la tua priorità principale è la resistenza alla corrosione e la tenuta ermetica: Questa valvola è una scelta di punta, offrendo una protezione senza compromessi contro sostanze chimiche aggressive.
- Se la tua priorità principale è la gestione di fanghi o fluidi con solidi: Il design rettilineo e privo di cavità la rende altamente affidabile e previene l'intasamento.
- Se la tua priorità principale è l'azionamento a bassa coppia o la ciclicità frequente: L'elevato attrito è un grave svantaggio; una valvola a sfera o a farfalla rivestita potrebbe essere un'opzione più efficiente.
- Se la tua priorità principale è il controllo del flusso e la strozzatura: Un design diverso, come una valvola a globo rivestita, è costruito appositamente per la regolazione e fornirà prestazioni e longevità migliori.
In definitiva, la valvola a saracinesca rivestita in PTFE eccelle nelle applicazioni in cui il contenimento assoluto di fluidi corrosivi o difficili è la massima priorità.
Tabella Riassuntiva:
| Caratteristica | Descrizione | Vantaggio |
|---|---|---|
| Funzionamento a Quarto di Giro | Rotazione di 90 gradi apre/chiude la valvola. | Controllo on/off rapido e semplice. |
| Rivestimento in PTFE | Rivestimento in plastica inerte incapsula tutte le parti bagnate. | Resistenza alla corrosione superiore contro acidi, basi e solventi. |
| Tenuta Ermetica (Bubble-Tight) | Ampia superficie di tenuta tra otturatore e corpo. | Zero perdite per fluidi pericolosi. |
| Luce Piena/Ridotta | Opzioni di percorso del flusso rettilineo. | Minima caduta di pressione o dimensioni compatte. |
| Limitazione Chiave | Elevato attrito tra le superfici in PTFE. | Richiede una coppia maggiore per il funzionamento. |
Hai Bisogno di una Valvola Affidabile per Fluidi Aggressivi?
Le valvole a saracinesca rivestite in PTFE sono il punto di riferimento per la gestione di sostanze chimiche corrosive, fanghi e processi impegnativi in cui le prestazioni a prova di perdita sono fondamentali.
KINTEK produce componenti in PTFE di precisione, inclusi rivestimenti e guarnizioni per valvole personalizzati, per i settori dei semiconduttori, medico, di laboratorio e industriale. Comprendiamo gli standard esigenti richiesti per la gestione di fluidi corrosivi.
Offriamo:
- Fabbricazione Personalizzata: Dallo sviluppo di prototipi alla produzione ad alto volume.
- Competenza sui Materiali: Garantire prestazioni ottimali del PTFE per la tua specifica esposizione a temperatura e sostanze chimiche.
- Produzione di Precisione: Garantire tenute affidabili e a tenuta stagna e qualità costante.
Lascia che ti aiutiamo a specificare o fabbricare la soluzione in PTFE perfetta per la tua applicazione di valvole.
Contatta oggi il nostro team di ingegneri per una consulenza sui requisiti del tuo progetto.

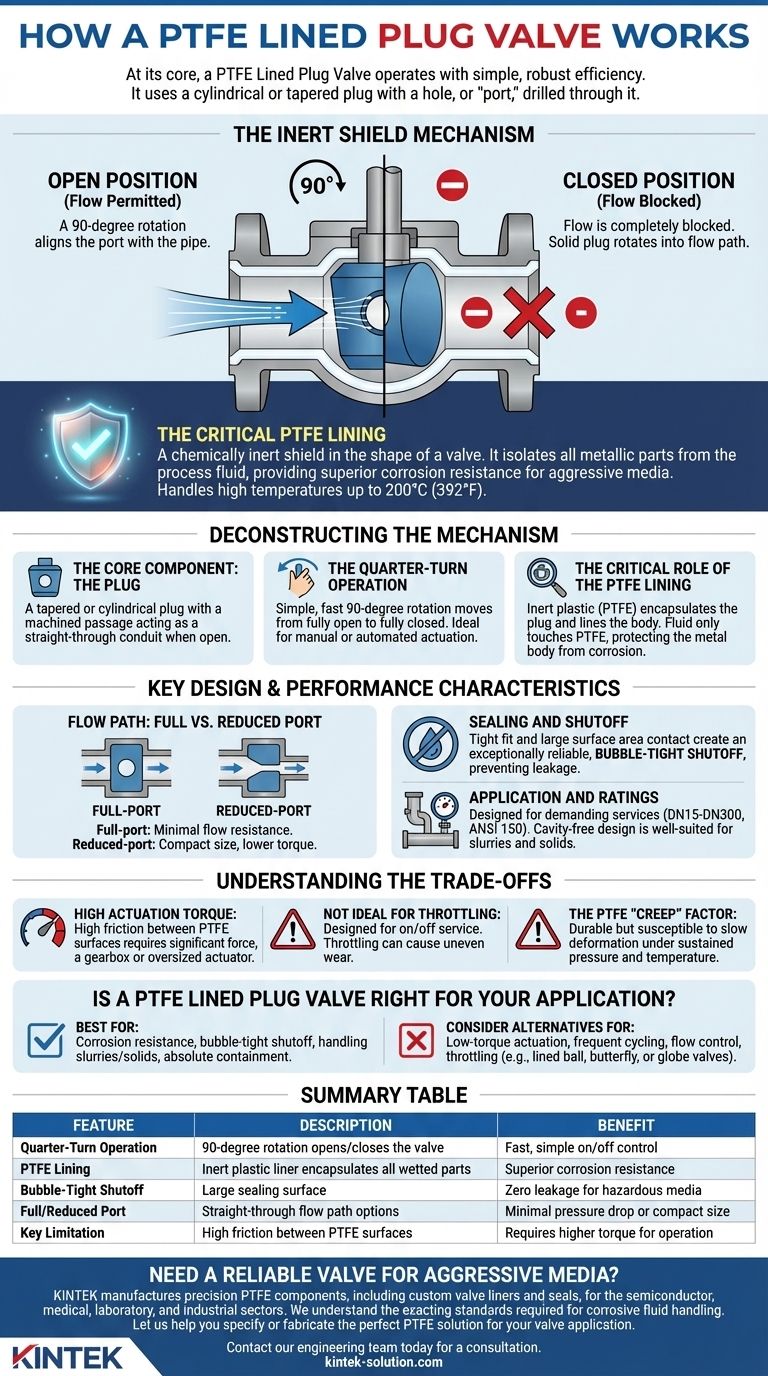

Guida Visiva
