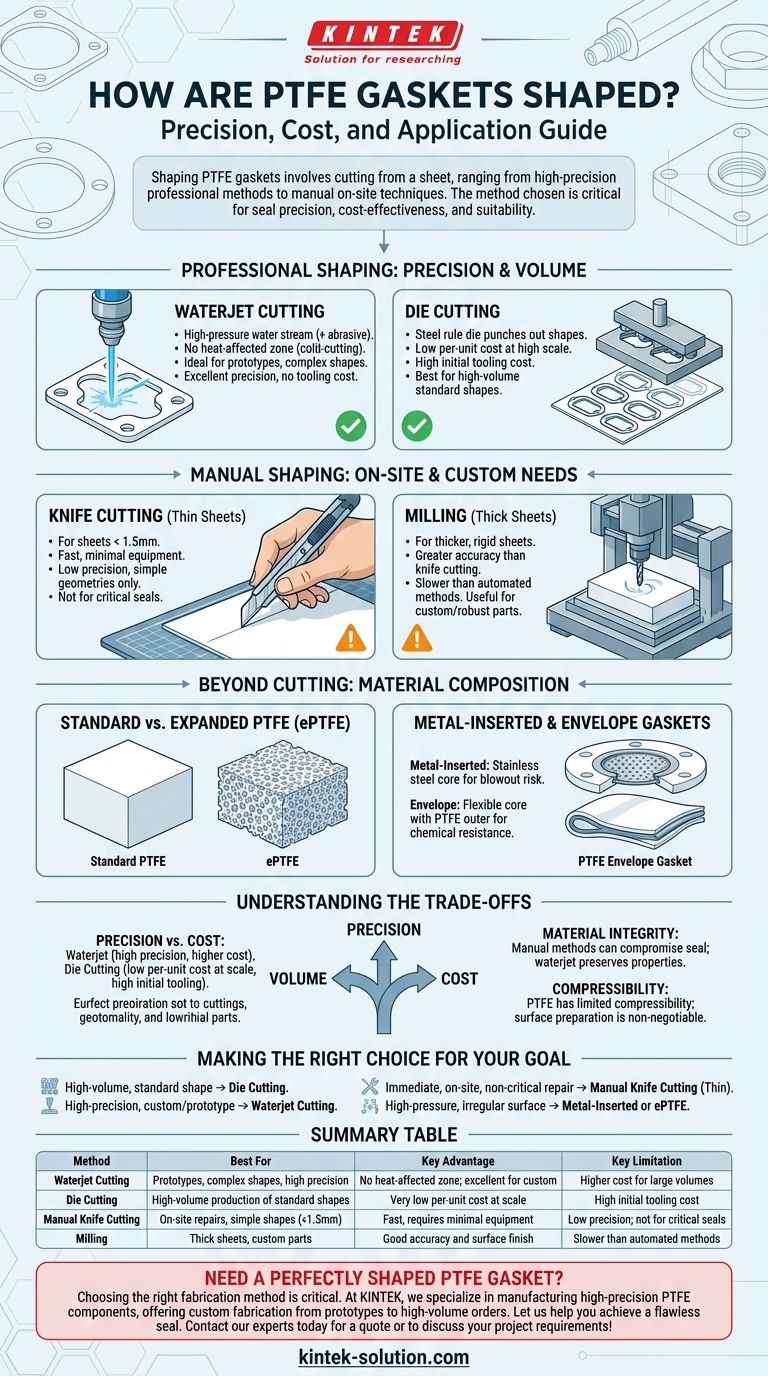

In sostanza, la sagomatura di una guarnizione in PTFE comporta il suo taglio da un foglio di materiale. Questo può essere realizzato tramite metodi professionali ad alta precisione come il taglio a getto d'acqua o la fustellatura, oppure può essere eseguito manualmente per applicazioni meno critiche utilizzando un coltello per fogli sottili e la fresatura per sezioni più spesse.
Il metodo utilizzato per sagomare una guarnizione in PTFE non riguarda solo il raggiungimento di una forma specifica; è una decisione critica che influisce direttamente sulla precisione della tenuta, sull'economicità e sull'idoneità per l'applicazione prevista.

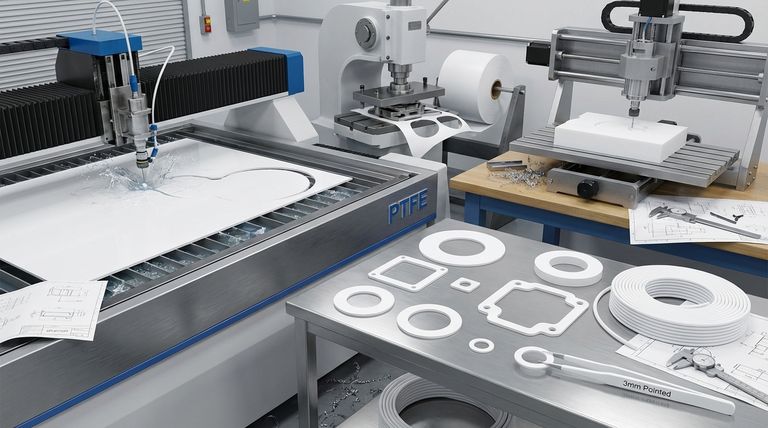

Metodi di Sagomatura Professionali: Precisione e Volume
Per le applicazioni che richiedono elevata precisione, ripetibilità e affidabilità, la fabbricazione professionale è lo standard. Questi metodi assicurano che la guarnizione soddisfi specifiche esatte, il che è fondamentale per una tenuta efficace.
Taglio a Getto d'Acqua (Waterjet Cutting)
Un getto d'acqua utilizza un flusso d'acqua ad alta pressione, spesso miscelato con un abrasivo, per tagliare il foglio di PTFE. Questo processo controllato da computer è eccezionalmente preciso.
Poiché è un metodo di taglio a freddo, non vi è alcuna zona termicamente alterata, il che significa che le proprietà del materiale del PTFE al bordo della guarnizione non vengono modificate. Ciò lo rende ideale per forme complesse, prototipi ed esigenze uniche.
Fustellatura (Die Cutting)
La fustellatura è il metodo preferito per la produzione ad alto volume di guarnizioni standardizzate. Una lama d'acciaio affilata, piegata nella forma desiderata (la "fustella"), viene premuta sul foglio di PTFE per stampare la guarnizione.
Sebbene vi sia un costo iniziale per la creazione della fustella, il costo per unità diventa molto basso su larga scala. Questo lo rende la scelta più economica per produrre centinaia o migliaia di guarnizioni identiche.
Sagomatura Manuale: Esigenze in Sito e Personalizzate
Nelle situazioni di manutenzione, riparazione o prototipazione, a volte è necessario sagomare una guarnizione in loco da un foglio di PTFE di scorta.
Taglio con Coltello per Fogli Sottili
Per fogli di PTFE sottili (tipicamente inferiori a 1,5 mm o 1/16 di pollice), è possibile utilizzare un taglierino affilato. Questo metodo è veloce e richiede attrezzature minime.
Tuttavia, manca della precisione dei metodi automatizzati ed è adatto solo per geometrie semplici e applicazioni di tenuta meno esigenti e non critiche.
Fresatura per Fogli Spessi
I fogli di PTFE più spessi e rigidi possono essere sagomati utilizzando una fresatrice. Questo offre una precisione molto maggiore e una migliore finitura superficiale rispetto al taglio manuale con coltello.
Questo approccio è utile per creare guarnizioni robuste e spesse o componenti personalizzati quando un getto d'acqua non è disponibile.
Oltre il Taglio: La Composizione del Materiale è Importante
Il modo in cui una guarnizione viene "sagomata" dipende anche dalla sua costruzione fondamentale. Non tutte le guarnizioni in PTFE iniziano come un semplice foglio solido.
PTFE Standard rispetto al PTFE Espanso (ePTFE)
Il PTFE standard è un materiale solido e denso. Il PTFE Espanso (ePTFE), al contrario, è creato attraverso un processo che introduce una microstruttura porosa e flessibile.
Questa natura morbida e conformabile consente all'ePTFE di creare una tenuta ermetica anche su superfici di flangia irregolari o danneggiate con minore carico di bulloneria, offrendo un tipo di "adattamento" diverso rispetto a una guarnizione rigida e tagliata.
Guarnizioni con Inserti Metallici e a Busta
Per servizi ad alta pressione dove il rischio di fuoriuscita è presente, le guarnizioni possono essere prodotte con componenti metallici integrati.
Le guarnizioni in PTFE con inserti metallici contengono un nucleo di acciaio inossidabile perforato, mentre le guarnizioni a busta in PTFE presentano un materiale di nucleo flessibile con uno strato esterno in PTFE. Queste sono soluzioni preformate progettate per applicazioni specifiche e impegnative.
Comprendere i Compromessi
La scelta dell'approccio giusto richiede di bilanciare tre fattori chiave: precisione, volume e costo.
Precisione vs. Costo
Il taglio a getto d'acqua offre la massima precisione per qualsiasi forma, ma può essere più costoso per le grandi serie produttive. La fustellatura è molto economica su larga scala, ma richiede un investimento iniziale negli utensili e non è pratica per i prototipi.
Integrità del Materiale
Il taglio manuale, specialmente con una lama smussata, può creare intagli o bordi irregolari che compromettono la tenuta. I metodi che generano calore (che non vengono utilizzati per il PTFE) potrebbero alterarne la resistenza chimica, motivo per cui il getto d'acqua è un metodo preferito.
La Sfida della Compressibilità
Il PTFE ha una compressibilità limitata rispetto ad altri materiali. Ciò significa che anche una guarnizione perfettamente sagomata fallirà se le superfici della flangia non sono pulite, lisce e parallele. La corretta preparazione della superficie è imprescindibile.
Fare la Scelta Giusta per il Tuo Obiettivo
Il tuo obiettivo specifico determinerà il metodo di sagomatura e il tipo di materiale migliori per la tua guarnizione.
- Se il tuo obiettivo principale è la produzione ad alto volume di una forma standard: La fustellatura offre il costo per unità più basso e un'eccellente ripetibilità.
- Se il tuo obiettivo principale è una guarnizione personalizzata, di alta precisione o un prototipo: Il taglio a getto d'acqua fornisce una precisione eccezionale per qualsiasi geometria senza costi di utensili.
- Se il tuo obiettivo principale è una riparazione immediata in loco di una tenuta non critica: Il taglio manuale di un foglio sottile di PTFE è una soluzione temporanea praticabile.
- Se il tuo obiettivo principale è sigillare una superficie ad alta pressione o irregolare: Specifica una guarnizione preformata con inserto metallico o un materiale ePTFE conformabile.
In definitiva, comprendere questi metodi di sagomatura e le opzioni sui materiali ti consente di specificare una soluzione di guarnizione che garantisca sia un adattamento perfetto sia un'integrità della tenuta a lungo termine.
Tabella Riassuntiva:
| Metodo | Ideale Per | Vantaggio Chiave | Limitazione Chiave |
|---|---|---|---|
| Taglio a Getto d'Acqua | Prototipi, forme complesse, alta precisione | Nessuna zona termicamente alterata; eccellente per forme personalizzate | Costo più elevato per grandi volumi |
| Fustellatura | Produzione ad alto volume di forme standard | Costo per unità molto basso su larga scala | Elevato costo iniziale degli utensili |
| Taglio Manuale con Coltello | Riparazioni in loco, forme semplici, fogli sottili (<1,5 mm) | Veloce, richiede attrezzature minime | Bassa precisione; non per tenute critiche |
| Fresatura | Fogli spessi, parti personalizzate quando il getto d'acqua non è disponibile | Buona precisione e finitura superficiale | Più lento dei metodi automatizzati |
