In sostanza, l'idoneità di una guarnizione a busta in PTFE per condizioni di alta temperatura e pressione deriva dal suo ingegnoso design composito. Questo design combina l'eccezionale resistenza chimica e termica di un involucro esterno in politetrafluoroetilene (PTFE) con la resistenza meccanica e la resilienza di un materiale di nucleo interno separato, creando una tenuta che sfrutta le migliori proprietà di entrambi.
Una guarnizione a busta in PTFE non è un singolo materiale, ma un sistema. La "busta" in PTFE funge da scudo chimicamente inerte e resistente al calore, mentre l'"inserto" interno fornisce la robusta struttura meccanica necessaria per resistere alle alte pressioni senza cedere.
L'anatomia di una tenuta ad alte prestazioni
Per capire perché questa guarnizione eccelle, devi prima comprenderne la costruzione in due parti. È questa combinazione che supera i limiti intrinseci dell'utilizzo di una guarnizione solida in PTFE in scenari ad alta pressione.
La Busta in PTFE: Uno Scudo Chimico e Termico
La guaina esterna è realizzata interamente in PTFE, un fluoropolimero rinomato per le sue proprietà uniche. Questa busta è l'unica parte della guarnizione che entra in contatto con il fluido di processo.
Il suo ruolo principale è fornire un'estrema resistenza chimica. Il PTFE è virtualmente inerte, in grado di gestire una vasta gamma di acidi, alcali e sostanze corrosive che distruggerebbero altri materiali di tenuta.
Offre inoltre una stabilità termica superiore. Il PTFE mantiene la sua integrità e non si scioglie né si degrada a temperature di esercizio continue fino a 260°C (500°F), rendendolo ideale per sistemi a vapore e altre applicazioni calde.
Il Materiale dell'Insert: La Fonte della Forza Meccanica
All'interno della guaina in PTFE si trova un inserto centrale. Questo inserto è ciò che conferisce alla guarnizione la sua integrità strutturale e la capacità di gestire la pressione.
Questo nucleo è tipicamente realizzato con un materiale meccanicamente più robusto, come fibra compressa senza amianto o metallo ondulato. Questo inserto fornisce la resistenza allo schiacciamento e all'estrusione di cui il PTFE da solo è privo. Conferisce alla guarnizione il "corpo" necessario per resistere a carichi di bulloni elevati e alle pressioni interne del sistema.
Come Questo Design Resiste a Condizioni Estreme
La sinergia tra la busta e l'inserto si traduce direttamente in prestazioni affidabili sotto gli stress simultanei di calore e pressione.
Mantenere l'Integrità della Tenuta ad Alte Temperature
Un punto critico di cedimento per molti materiali sotto calore e carico è il "rilassamento per scorrimento" (creep relaxation): la tendenza a deformarsi nel tempo, causando l'allentamento della tenuta.
Il PTFE mostra un rilassamento per scorrimento minimo rispetto ad altri polimeri. Ciò significa che mantiene la sua forma e continua ad esercitare pressione di tenuta sulle facce della flangia anche dopo una prolungata esposizione ad alte temperature, garantendo una tenuta affidabile e duratura.
Resistere al Cedimento Sotto Alta Pressione
Sebbene il PTFE sia termicamente stabile, è un materiale relativamente morbido. Una guarnizione solida in PTFE potrebbe essere spremuta o "estrusa" tra le flange sotto alta pressione.
L'inserto interno in una guarnizione a busta fornisce la necessaria resistenza alla compressione. L'inserto sopporta il peso maggiore del carico meccanico, impedendo all'involucro in PTFE, più morbido, di essere forzato fuori dalla giunzione e assicurando che la tenuta rimanga intatta.
Garantire un Basso Tasso di Perdita
La superficie liscia e conformabile della busta in PTFE crea una tenuta eccezionalmente stretta contro le facce della flangia.
Ciò le consente di ottenere una tenuta efficace con una minore compressione superficiale (cioè, minore coppia di serraggio dei bulloni) rispetto a molti altri tipi di guarnizioni. Sigilla in modo affidabile le superfici di accoppiamento contro fluidi e gas pressurizzati senza perdite, anche in condizioni di flangia complesse o imperfette.
Comprendere i Compromessi
Sebbene molto efficaci, le guarnizioni a busta in PTFE non sono una soluzione universale. Comprendere i loro limiti è fondamentale per una corretta applicazione.
Limiti di Temperatura e Pressione
Le prestazioni della guarnizione sono in ultima analisi limitate dai suoi componenti. Sebbene il PTFE abbia un'alta temperatura di esercizio, il materiale dell'inserto potrebbe avere un limite inferiore. La pressione massima è dettata anche dalla resistenza dell'inserto e dal design della flangia.
Sensibilità all'Installazione
L'efficacia di questo sistema di guarnizioni dipende fortemente da una corretta installazione. Un serraggio eccessivo dei bulloni può danneggiare il sottile involucro in PTFE, compromettendone la resistenza chimica e creando un potenziale percorso di perdita. Le superfici delle flange devono essere pulite e in buone condizioni.
La Selezione del Materiale dell'Insert è Critica
La scelta del materiale dell'inserto influisce direttamente sulle prestazioni della guarnizione. Un inserto più morbido può fornire una migliore tenuta su flange irregolari ma avrà classificazioni di pressione inferiori. Un inserto metallico fornisce la massima resistenza alla pressione ma richiede carichi di bulloni più elevati e migliori condizioni della flangia.
Fare la Scelta Giusta per la Tua Applicazione
Utilizza i punti di forza unici di questo design di guarnizione per risolvere sfide di tenuta specifiche.
- Se la tua priorità principale è un servizio chimico aggressivo: L'involucro inerte in PTFE lo rende una delle migliori scelte per sigillare in sicurezza fluidi corrosivi, acidi e solventi.
- Se la tua priorità principale è proteggere flange delicate: La natura morbida e conformabile della superficie in PTFE è ideale per l'uso con flange rivestite in vetro, ceramica o plastica dove una guarnizione dura potrebbe causare danni.
- Se la tua priorità principale è la combinazione di temperatura e pressione: Assicurati di selezionare una guarnizione con un materiale di inserto (come metallo ondulato) specificamente classificato per le esigenze meccaniche e termiche della tua applicazione.
Il genio della guarnizione a busta in PTFE risiede nella sua capacità di combinare le proprietà dei materiali per creare una soluzione di tenuta più capace della somma delle sue parti.
Tabella Riassuntiva:
| Caratteristica Chiave | Vantaggio |
|---|---|
| Busta in PTFE | Fornisce estrema resistenza chimica e stabilità termica (fino a 260°C/500°F). |
| Robusto Nucleo Insert | Offre resistenza meccanica per resistere ad alte pressioni e prevenire l'estrusione. |
| Design Composito | Offre un minimo rilassamento per scorrimento per un'integrità della tenuta duratura sotto stress. |
| Superficie Liscia in PTFE | Garantisce una tenuta efficace con una coppia di serraggio dei bulloni inferiore, ideale per flange delicate. |
Hai bisogno di una tenuta affidabile per condizioni impegnative?
KINTEK è specializzata nella produzione di componenti in PTFE ad alte prestazioni, comprese guarnizioni a busta personalizzate, per i settori dei semiconduttori, medico, di laboratorio e industriale. La nostra produzione di precisione assicura che le tue guarnizioni siano progettate per gestire le tue specifiche esigenze di temperatura, pressione e chimiche, dai prototipi agli ordini ad alto volume.
Contattaci oggi per discutere la tua applicazione e ottenere una soluzione che offra un'affidabilità senza pari.

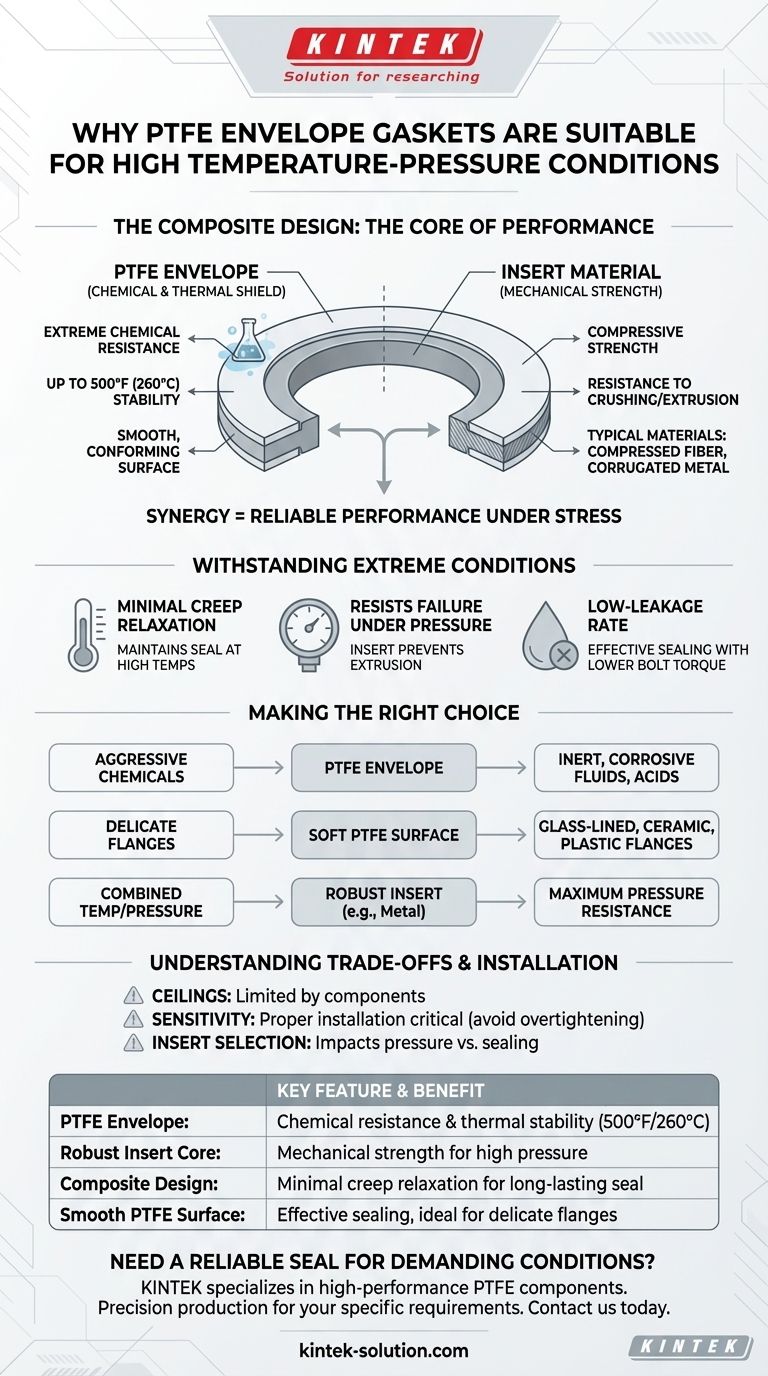

Guida Visiva
