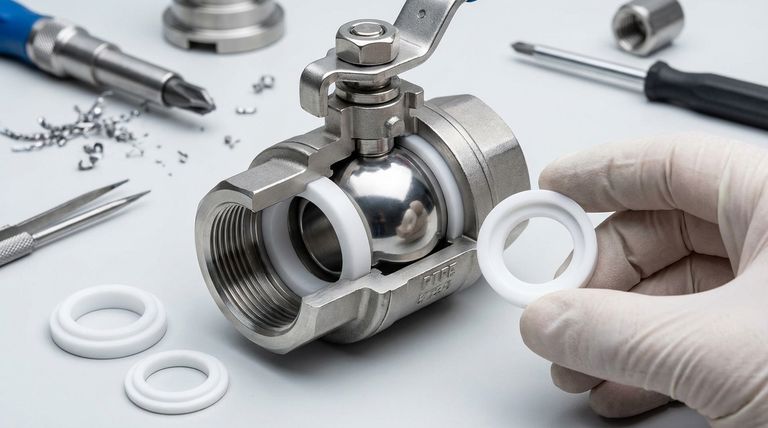

Nella sua essenza, una valvola a sfera in PTFE è un assemblaggio composito, non un componente realizzato con un unico materiale. Combina strategicamente metalli robusti per l'integrità strutturale con il politetrafluoroetilene (PTFE) per la sua impareggiabile resistenza chimica. I materiali principali includono un corpo metallico (come acciaio inossidabile o ghisa sferoidale), una sfera metallica e PTFE per le sedi e il rivestimento critici che entrano in contatto con il fluido.
Il principio centrale di progettazione di una valvola a sfera in PTFE è quello di sfruttare il metallo per la resistenza alla pressione e alle forze esterne, utilizzando il PTFE esclusivamente per le "parti bagnate" per creare una barriera chimicamente inerte e a basso attrito contro il fluido di processo.
Decostruire la Valvola a Sfera in PTFE: Una Guida Componente per Componente
Per comprendere veramente la valvola, è necessario esaminare come i diversi materiali sono assegnati a ruoli specifici in base alle loro proprietà uniche.
Il Corpo Strutturale: Contenere la Pressione
Il corpo della valvola è la principale struttura che contiene la pressione. Deve essere resistente e durevole.
I materiali comuni per il corpo includono acciaio fuso, ghisa sferoidale e acciaio inossidabile. La scelta dipende dalla classe di pressione richiesta, dalla corrosione ambientale esterna e dal costo.
Il Rivestimento e le Sedi: Lo Scudo Chimico
Questa è la caratteristica distintiva di una valvola in PTFE. Le sedi creano la tenuta attorno alla sfera e un rivestimento può ricoprire l'intero interno del corpo valvola.
Il PTFE è il materiale predefinito in questo caso grazie alla sua inerzia chimica quasi universale e al coefficiente di attrito estremamente basso, che consente un funzionamento facile e a bassa coppia. Possono essere utilizzati anche altri fluoropolimeri come la gomma fluorurata per le guarnizioni.
La Sfera: L'Elemento di Controllo del Flusso
La sfera è il componente che ruota per aprire o chiudere il percorso del flusso. Deve essere rigida, perfettamente sferica e resistente al fluido.
I materiali includono acciaio inossidabile, leghe ad alta resistenza come acciaio al cromo-molibdeno e persino lega di titanio per applicazioni chimiche eccezionalmente aggressive. La sfera sigilla contro le morbide sedi in PTFE.
I Componenti Ausiliari: Leva e Guarnizioni
La leva, utilizzata per azionare la valvola, è generalmente realizzata in lega di alluminio fuso o acciaio inossidabile per garantire durata e resistenza alla corrosione.
Le guarnizioni aggiuntive, come l'imballaggio dello stelo, utilizzano spesso PTFE o gomma fluorurata per prevenire perdite verso l'ambiente esterno.
Comprendere i Compromessi del PTFE
Sebbene il PTFE sia un materiale eccezionale, non è privo di limitazioni. Comprendere queste limitazioni è fondamentale per una corretta selezione della valvola.
Il Limite di Temperatura
Il PTFE standard ha una temperatura massima di esercizio. Oltre circa 280°C (536°F), le sue proprietà meccaniche si degradano in modo significativo.
Per applicazioni che superano questa temperatura, è necessaria una valvola a sfera con sede metallica, dove sia la sfera che la sede sono realizzate in metallo.
Rigidità Meccanica
Il PTFE puro può essere relativamente morbido e può deformarsi sotto alta pressione o stress, un fenomeno noto come "scorrimento" (creep).
Per contrastare ciò, i produttori utilizzano materiali potenziati come PTFE caricato con polvere, Nylon speciali o Polietereterchetone (PEEK). Questi offrono maggiore rigidità e possono aumentare leggermente la temperatura massima di esercizio, colmando il divario tra il PTFE standard e le sedi metalliche.
Selezione del Materiale Giusto per la Tua Applicazione
La scelta della valvola dipende interamente dalle esigenze del tuo processo specifico.
- Se la tua attenzione principale è un'ampia resistenza chimica a temperature moderate: Una valvola standard rivestita in PTFE con corpo in ghisa sferoidale o acciaio inossidabile è la scelta ideale ed economicamente più vantaggiosa.
- Se la tua attenzione principale è la gestione di alta pressione e stress fisico: Dai priorità a una valvola con un materiale del corpo robusto come l'acciaio fuso o un acciaio inossidabile di grado superiore.
- Se la tua attenzione principale è il funzionamento a temperature più elevate (inferiori a 280°C): Considera valvole che utilizzano materiali per sedi potenziati come PEEK o PTFE caricato con polvere per migliori prestazioni e durata.
- Se la tua attenzione principale è il funzionamento a temperature estreme (superiori a 280°C): Devi specificare una valvola a sfera con sede metallica, poiché il PTFE non è più un materiale adatto per le sedi.
Comprendendo come questi materiali lavorano insieme, puoi selezionare con sicurezza una valvola ottimizzata sia per la compatibilità chimica che per le prestazioni meccaniche.
Tabella Riassuntiva:
| Componente | Materiali Principali | Funzione Chiave |
|---|---|---|
| Corpo | Acciaio Inossidabile, Acciaio Fuso, Ghisa Sferoidale | Integrità strutturale, contenimento della pressione |
| Sedi e Rivestimento | PTFE, PEEK, Gomma Fluorurata | Resistenza chimica, tenuta a prova di perdite |
| Sfera | Acciaio Inossidabile, Acciaio al Cromo-Molibdeno | Controllo preciso del flusso, durata |
| Leva | Lega di Alluminio, Acciaio Inossidabile | Attuazione manuale della valvola |
Hai Bisogno di una Valvola a Sfera in PTFE ad Alte Prestazioni?
La selezione dei materiali giusti è fondamentale per le prestazioni, la longevità e la sicurezza della tua valvola. KINTEK è specializzata nella produzione di componenti di precisione in PTFE, inclusi guarnizioni, rivestimenti e fabbricazioni personalizzate per i settori dei semiconduttori, medico, di laboratorio e industriale.
Ti aiutiamo a navigare tra i compromessi dei materiali per fornire una soluzione perfettamente adattata ai requisiti chimici, di temperatura e di pressione della tua applicazione, dai prototipi alla produzione ad alto volume.
Progettiamo insieme la tua soluzione. Contatta oggi i nostri esperti per una consulenza.

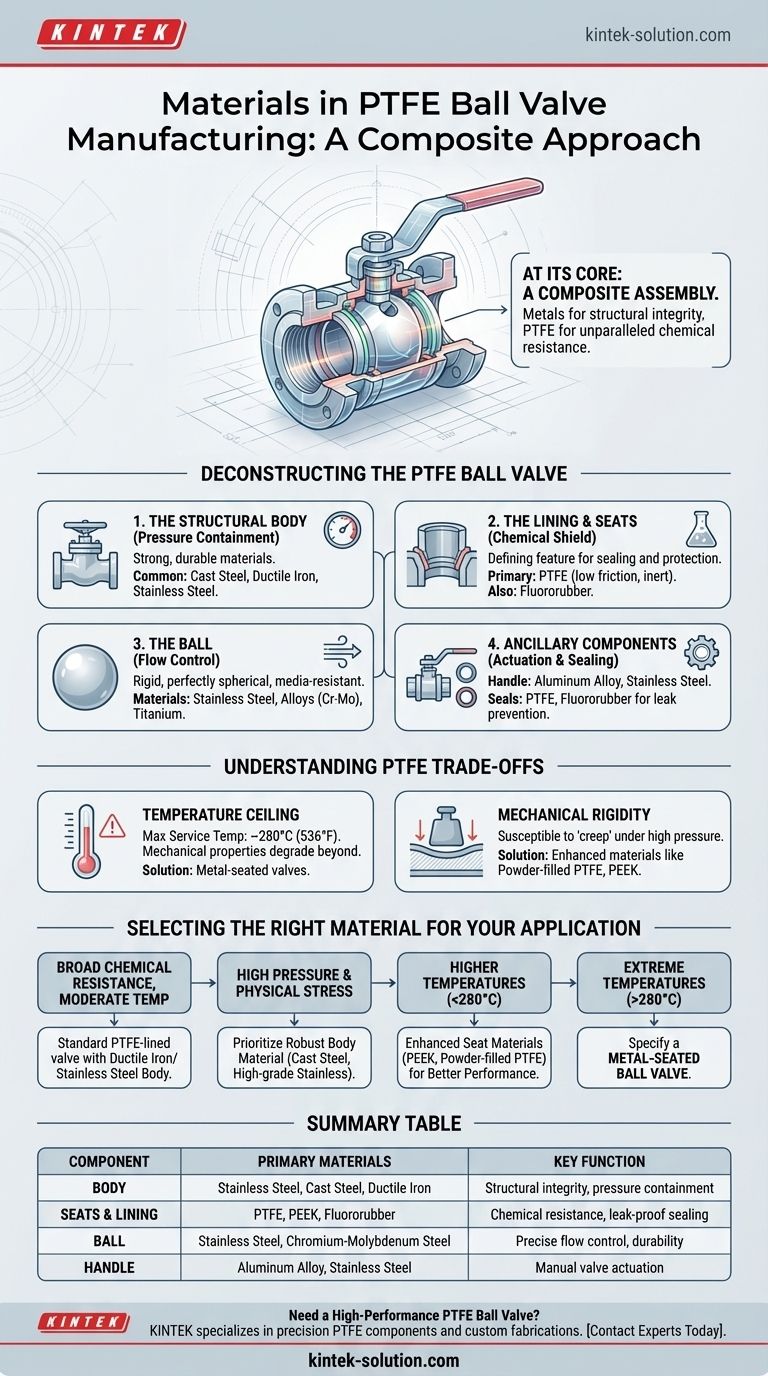

Guida Visiva
