Le guarnizioni in ePTFE (politetrafluoroetilene espanso) si distinguono per le loro prestazioni di tenuta dinamica sotto pressione, combinando proprietà uniche del materiale con un comportamento meccanico adattivo.A differenza delle guarnizioni convenzionali, presentano un meccanismo di tenuta sensibile alla pressione, in cui l'aumento della pressione interna aumenta la forza di tenuta attraverso un rimbalzo elastico, mentre la loro struttura microporosa si adatta alle imperfezioni della superficie.Questa doppia azione - adattamento attivo alla pressione e riempimento passivo della superficie - consente di ottenere una tenuta affidabile fino a 20 MPa a temperature estreme (da -200°C a +260°C) senza degrado chimico.La loro versatilità spazia dai settori farmaceutici a quelli petroliferi e del gas, dove l'elevata purezza e la resistenza alla pressione sono fondamentali.
Punti chiave spiegati:
-

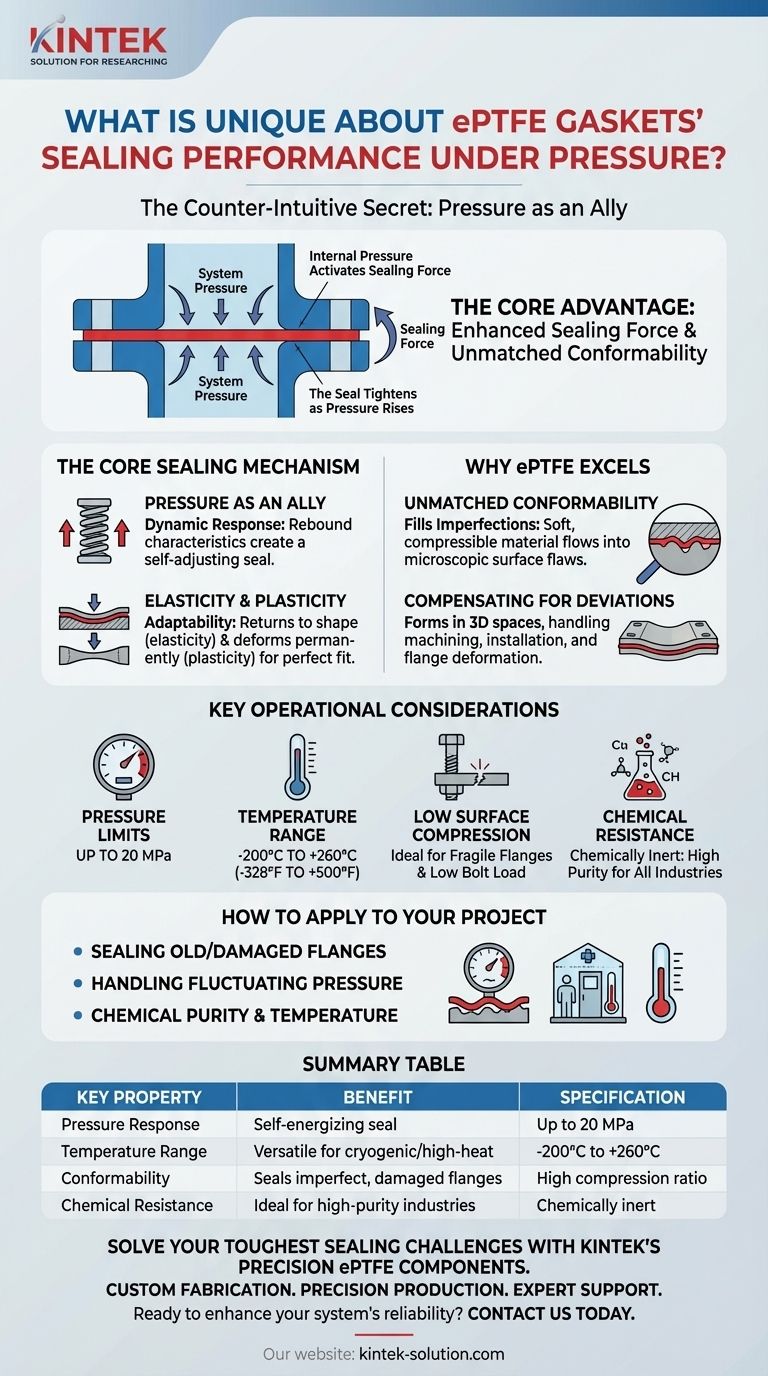

Meccanismo di tenuta attivato dalla pressione
-
A differenza delle guarnizioni statiche,
guarnizione eptfe
presentano un
auto-energizzante
effetto autoeccitante:
- La pressione interna del sistema costringe il materiale a comprimersi contro le superfici delle flange.
- La struttura espansa del PTFE rimbalza elasticamente, aumentando la forza di tenuta proporzionalmente alla pressione applicata.
- I dati di riferimento dimostrano che ciò avviene anche a 20 MPa (2.900 psi), superando le prestazioni di molte guarnizioni in gomma o grafite
-
A differenza delle guarnizioni statiche,
guarnizione eptfe
presentano un
auto-energizzante
effetto autoeccitante:
-
Conformità microstrutturale
-
La matrice di PTFE fibrillato consente:
- Compressione dei micropori:Riempie i vuoti superficiali fino a 0,1µm
- Proprietà del flusso a freddo:Si insinua in scanalature microscopiche senza subire deformazioni permanenti.
- Mantiene l'integrità della tenuta nonostante la deformazione della flangia o la rugosità della superficie (Ra fino a 3,2µm)
-
La matrice di PTFE fibrillato consente:
-
Resilienza alle alte pressioni
-
Tre fattori consentono una capacità di 20 MPa:
- Resistenza alla trazione :15-25 MPa da catene polimeriche orientate
- Recupero alla compressione 85-95% di rimbalzo dopo i cicli di pressione
- Gradiente di densità :Gli strati esterni si densificano per primi, creando un guscio resistente alla pressione.
-
Tre fattori consentono una capacità di 20 MPa:
-
Stabilità termochimica
-
Le prestazioni rimangono stabili in tutti i casi:
- Temperature estreme da -200°C a +260°C senza infragilimento o fusione
- Esposizione chimica :Resiste a tutti gli acidi/basi, ad eccezione dei metalli alcalini fusi.
- Invecchiamento :<2% di rilassamento da creep dopo 10.000 cicli di pressione
-
Le prestazioni rimangono stabili in tutti i casi:
-
Vantaggi specifici del settore
- Farmaceutico/Alimentare:Non contaminante (conforme alla FDA/USP Classe VI)
- Olio/Gas:Resiste ai gas acidi (H₂S) e alle miscele di glicole
- Semiconduttori:Bassissimo degassamento (<10-⁹ Torr) per sistemi sottovuoto
Avete considerato come questo comportamento di risposta alla pressione riduca i requisiti di carico dei bulloni della flangia rispetto alle guarnizioni tradizionali?L'azione autosigillante consente di ridurre la coppia di serraggio iniziale, pur mantenendo la tenuta, un vantaggio fondamentale nelle applicazioni ad alto numero di cicli.
Tabella riassuntiva:
| Caratteristiche | Vantaggio della guarnizione in ePTFE |
|---|---|
| Tenuta attivata dalla pressione | L'effetto autoeccitante aumenta la forza di tenuta proporzionalmente alla pressione applicata (fino a 20 MPa). |
| Conformità microstrutturale | Riempie i vuoti superficiali fino a 0,1 µm e si adatta alla rugosità (Ra fino a 3,2 µm). |
| Resilienza alle alte pressioni | Resistenza alla trazione (15-25 MPa), recupero alla compressione dell'85-95% e gradiente di densità per la resistenza. |
| Stabilità termochimica | Funziona da -200°C a +260°C, resiste alla maggior parte delle sostanze chimiche e mostra un creep <2% dopo 10.000 cicli. |
| Applicazioni industriali | Farmaceutica (conforme alla FDA), olio/gas (resistente agli H₂S), semiconduttori (bassissimo degassamento). |
