Il principale svantaggio del PTFE come materiale di tenuta è la sua tendenza allo scorrimento (creep), noto anche come flusso a freddo, quando sottoposto a compressione prolungata. Ciò significa che nel tempo il materiale può deformarsi e perdere la sua forza di tenuta. Questo problema critico viene affrontato incorporando un nucleo di gomma legato o un energizzatore a molla all'interno del PTFE, che fornisce la forza costante verso l'esterno necessaria per mantenere una tenuta affidabile.
Il PTFE offre una combinazione quasi impareggiabile di inerzia chimica e basso attrito, ma manca della "memoria" del materiale della gomma. La sfida centrale non è quindi evitare il PTFE, ma capire quando utilizzare un design energizzato per compensare la sua naturale tendenza allo scorrimento.

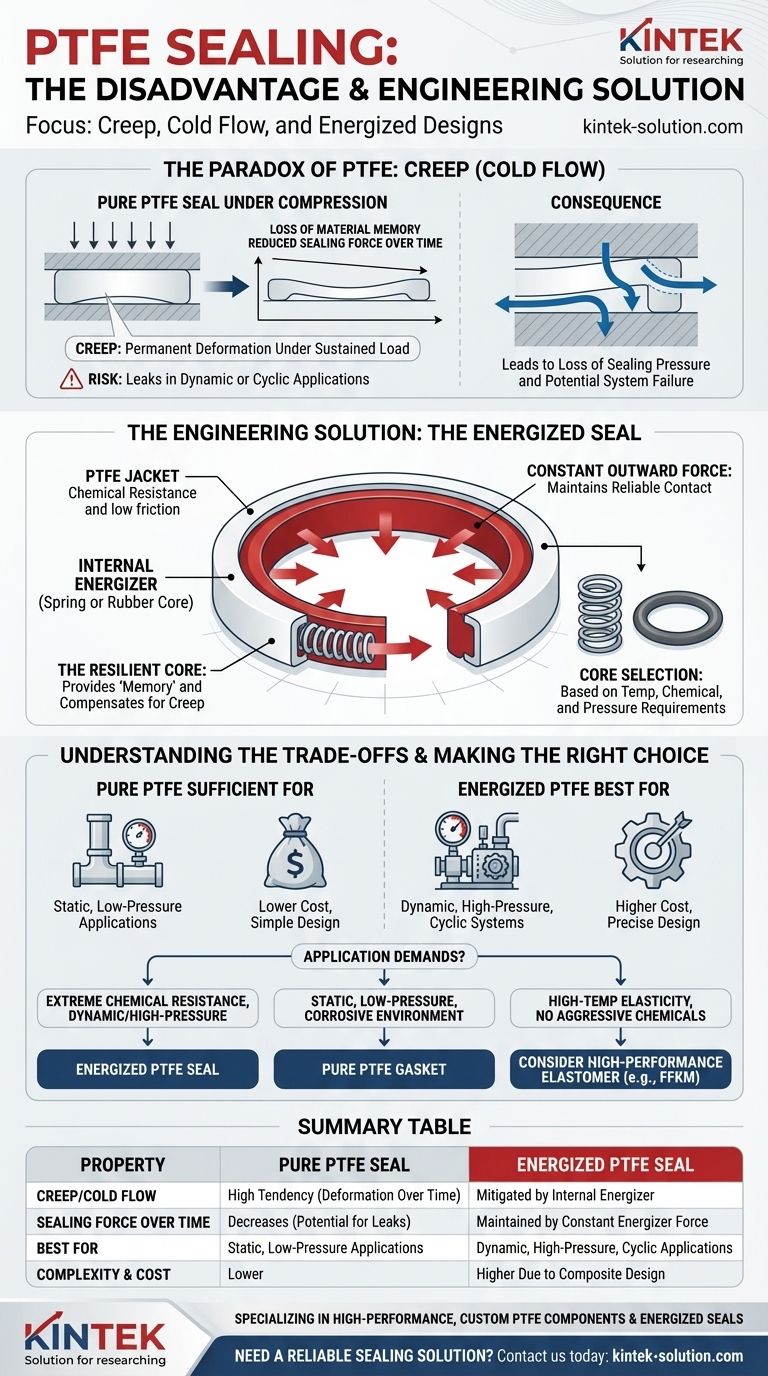

Il Paradosso del PTFE: Comprendere lo Scorrimento
Il politetrafluoroetilene (PTFE) ha una struttura molecolare unica che gli conferisce proprietà incredibili, ma anche questa debolezza intrinseca. Comprendere questo paradosso è fondamentale per utilizzarlo efficacemente.
Cos'è lo Scorrimento (o Flusso a Freddo)?
Lo scorrimento è la tendenza di un materiale solido a deformarsi permanentemente sotto l'influenza di uno stress meccanico persistente. A differenza di un O-ring in gomma che torna alla sua forma originale quando la pressione viene rilasciata, il PTFE manca di questa memoria elastica.
Sotto compressione, una guarnizione in PTFE puro fluirà lentamente nelle micro-imperfezioni di una superficie di accoppiamento. Ciò può portare a una perdita della pressione di tenuta iniziale.
Un Punto di Forza e una Debolezza
Questa stessa mancanza di memoria è ciò che consente a una guarnizione in PTFE di conformarsi eccezionalmente bene a una superficie, creando un'eccellente tenuta iniziale. Si "modella" efficacemente nell'applicazione.
Tuttavia, nel tempo e con cicli termici o fluttuazioni di pressione, questa incapacità di "spingere indietro" diventa la sua principale modalità di guasto. La guarnizione perde la sua resilienza e possono svilupparsi perdite.
L'Impatto sulle Prestazioni di Tenuta
La conseguenza diretta dello scorrimento è una riduzione della forza di tenuta nel tempo. Ciò può portare a tempi di inattività delle apparecchiature, contaminazione del prodotto e rischi per la sicurezza, specialmente in applicazioni critiche.
Per questo motivo, le guarnizioni in PTFE puro e non energizzate sono tipicamente limitate ad applicazioni in cui la pressione è bassa e costante.
La Soluzione Ingegneristica: La Guarnizione Energizzata
Per sfruttare i vantaggi del PTFE mitigandone la debolezza, gli ingegneri hanno sviluppato la guarnizione energizzata. Questo design composito combina le migliori proprietà di più materiali.
Come Funziona un Energizzatore

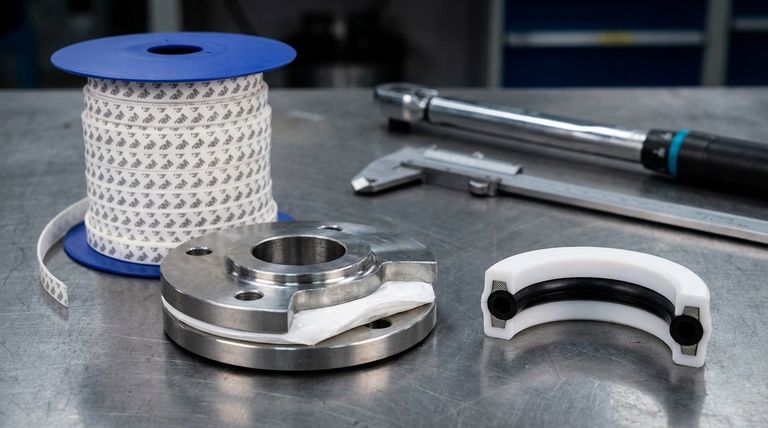

Una guarnizione energizzata è composta da un rivestimento in PTFE e un elemento energizzante interno, che è tipicamente una molla specializzata o un nucleo elastomerico di gomma.
Il rivestimento in PTFE fornisce la resistenza chimica, il basso attrito e la stabilità termica. L'energizzatore interno fornisce la forza meccanica costante, spingendo il rivestimento in PTFE verso l'esterno contro le superfici di tenuta.
Il Ruolo del Nucleo Resiliente
Il nucleo di gomma o la molla agiscono come la "memoria" della guarnizione. Assicurano che anche se il materiale PTFE inizia a scorrere leggermente, ci sia una forza continua e attiva che mantiene il contatto e previene le perdite.
Questo design trasforma il PTFE da un materiale di guarnizione passivo a un componente di tenuta dinamico e altamente affidabile adatto a una vasta gamma di condizioni impegnative.
Selezione del Materiale del Nucleo Corretto
Il materiale del nucleo viene scelto in base ai requisiti specifici dell'applicazione. Ad esempio, la temperatura e l'ambiente chimico determinano se un nucleo di gomma NBR, FKM o silicone è appropriato. Ciò garantisce che l'energizzatore stesso non diventi il punto di guasto.
Comprendere i Compromessi
Sebbene le guarnizioni in PTFE energizzate siano una soluzione potente, non sono una sostituzione universale per tutti gli altri tipi di guarnizioni. Riconoscere i compromessi è fondamentale per una corretta selezione dei materiali.
Quando il PTFE Puro è Sufficiente
Per molte applicazioni statiche a bassa pressione, una semplice guarnizione o rondella in PTFE puro è perfettamente adeguata e molto conveniente. Se il carico compressivo è minimo e costante, potrebbe non verificarsi uno scorrimento significativo.
Complessità del Design e Costo
Una guarnizione energizzata è un componente più complesso e quindi più costoso di un O-ring standard o di una semplice guarnizione piatta. Anche la progettazione dell'alloggiamento (gland) in cui si inserisce è più precisa.
Limitazioni Chimiche e Termiche
Sebbene il PTFE stesso sia eccezionalmente resistente, l'energizzatore può avere i propri limiti. Le prestazioni complessive della guarnizione sono dettate dal componente più debole. Ad esempio, una guarnizione con un nucleo di gomma NBR standard non può essere utilizzata in un'applicazione ad alta temperatura, anche se il rivestimento in PTFE potrebbe gestirla.
Fare la Scelta Giusta per la Tua Applicazione
Selezionare la soluzione di tenuta corretta richiede di analizzare le esigenze del sistema rispetto alle proprietà del materiale.
- Se la tua attenzione principale è l'estrema resistenza chimica in un sistema dinamico o ad alta pressione: Una guarnizione energizzata in PTFE è la scelta ottimale, combinando l'inerzia del PTFE con la resilienza necessaria per mantenere una tenuta a prova di perdite.
- Se la tua attenzione principale è una tenuta statica a bassa pressione in un ambiente corrosivo: Una guarnizione in PTFE puro e non caricato è probabilmente sufficiente e sarà molto più conveniente.
- Se la tua attenzione principale è l'elasticità ad alta temperatura senza sostanze chimiche aggressive: Potresti prendere in considerazione un elastomero ad alte prestazioni come l'FFKM, poiché il nucleo di gomma in una guarnizione energizzata potrebbe essere il fattore limitante.
Comprendendo il principio dello scorrimento e le sue soluzioni ingegneristiche, puoi sfruttare con fiducia i notevoli vantaggi del PTFE mitigandone i rischi intrinseci.
Tabella Riassuntiva:
| Proprietà | Guarnizione in PTFE Puro | Guarnizione in PTFE Energizzata |
|---|---|---|
| Scorrimento/Flusso a Freddo | Alta tendenza | Mitigato da energizzatore interno |
| Forza di Tenuta nel Tempo | Diminuisce | Mantenuta dalla forza costante dell'energizzatore |
| Ideale Per | Applicazioni statiche a bassa pressione | Applicazioni dinamiche, ad alta pressione o cicliche |
| Complessità e Costo | Inferiore | Superiore a causa del design composito |
