La differenza strutturale fondamentale tra le valvole a farfalla rivestite in PTFE e quelle a tenuta rigida risiede interamente nei materiali utilizzati nel punto di tenuta. Una valvola rivestita in PTFE utilizza un polimero morbido ed elastico (politetrafluoroetilene) sulle sue superfici di tenuta per creare la guarnizione. Al contrario, una valvola a tenuta rigida si basa sul contatto preciso tra due superfici metalliche o di altro materiale duro, come Stellite o ceramica.
La scelta tra questi due tipi di valvole è un compromesso diretto. Le valvole rivestite in PTFE offrono una tenuta superiore, a prova di perdita (zero-leakage) e resistenza chimica, mentre le valvole a tenuta rigida offrono una durata senza pari in ambienti ad alta temperatura e ad alta abrasione.
Scomposizione del meccanismo di tenuta
Per comprendere le differenze di prestazione, è necessario prima capire come ciascun tipo di valvola ottiene una tenuta. La progettazione strutturale detta le capacità fondamentali della valvola.
Valvole rivestite in PTFE: la tenuta resiliente
Una valvola rivestita in PTFE funziona in modo molto simile a una guarnizione. Il disco della valvola si chiude contro un rivestimento morbido e spesso realizzato in PTFE.
Questo materiale resiliente si deforma leggermente sotto pressione, riempiendo eventuali imperfezioni microscopiche per creare una tenuta eccezionalmente stretta, o ermetica (bubble-tight).
Poiché il PTFE è una delle sostanze chimicamente più inerti disponibili, questo design è ideale per isolare e controllare fluidi altamente corrosivi. Il rivestimento protegge anche il corpo metallico della valvola dall'attacco chimico.
Valvole a tenuta rigida: l'adattamento di precisione
Una valvola a tenuta rigida ottiene la sua tenuta attraverso un'ingegneria di alta precisione. Il bordo del disco metallico e la sede metallica della valvola sono lavorati per adattarsi con tolleranze estremamente strette.
A differenza di una tenuta morbida, non c'è materiale resiliente che si deformi. La qualità della tenuta dipende interamente dal contatto impeccabile e forzato tra queste due superfici indurite.
Questo design metallo su metallo è intrinsecamente robusto e può resistere a condizioni che distruggerebbero un rivestimento polimerico morbido.
Confronto delle caratteristiche chiave di prestazione
Le differenze strutturali nei meccanismi di tenuta portano a vantaggi e svantaggi distinti nelle applicazioni reali.
Prestazioni di tenuta
Le valvole rivestite in PTFE sono il vincitore indiscusso per le applicazioni che richiedono una tenuta a prova di perdita (zero-leakage). La loro capacità di creare una chiusura ermetica le rende essenziali per la gestione di sostanze chimiche pericolose o in processi in cui non è consentita alcuna perdita.
Le valvole a tenuta rigida, per progettazione, non sono tipicamente a prova di perdita. Sono classificate in base alle classi di perdita (ad esempio, ANSI/FCI 70-2 Classe IV, V o VI), che consentono una quantità di perdita molto piccola e definita. Sebbene eccellente, non è una tenuta "perfetta".
Intervallo di temperatura e pressione
Le valvole a tenuta rigida eccellono negli ambienti a temperatura estrema. La loro costruzione interamente metallica consente loro di funzionare in modo affidabile in processi ad alto calore ben al di sopra dei limiti di qualsiasi polimero.
Le valvole rivestite in PTFE hanno un intervallo di temperatura operativa ampio ma finito, tipicamente da livelli criogenici (-196°C) fino a circa 200°C (400°F). Superare questo limite superiore provocherà il degrado e il cedimento del PTFE.
Resistenza chimica e all'abrasione
Le valvole rivestite in PTFE offrono un'impareggiabile resistenza alla corrosione. Sono la scelta standard per fluidi aggressivi come acidi forti, basi e altri prodotti chimici corrosivi.
Le valvole a tenuta rigida sono la scelta superiore per la resistenza all'abrasione. In servizi con particelle abrasive, come fanghi o gas ad alto contenuto di particolato, un rivestimento morbido in PTFE verrebbe rapidamente eroso e distrutto. Le superfici metalliche indurite di una valvola a tenuta rigida sono costruite per resistere a questo logorio fisico.
Comprendere i compromessi
La scelta della valvola giusta richiede il riconoscimento dei limiti intrinseci di ciascun design. Non esiste un'unica valvola "migliore", ma solo la valvola migliore per un compito specifico.
Il costo di una tenuta perfetta: limitazioni del PTFE
La debolezza principale di un rivestimento in PTFE è la sua mancanza di robustezza fisica. È suscettibile ai danni causati da particelle abrasive e non può essere utilizzato in applicazioni ad alto logorio. Inoltre, le sue prestazioni sono rigorosamente limitate dal suo tetto massimo di temperatura e pressione.
Il prezzo della durata: limitazioni della tenuta rigida
Il principale compromesso con una valvola a tenuta rigida è la sua capacità di tenuta. Ottenere una tenuta quasi perfetta richiede una produzione di alta precisione più costosa, e anche in quel caso, potrebbe non raggiungere la chiusura ermetica di una tenuta morbida. Queste valvole sono anche vulnerabili all'adesione (galling) o ai graffi se le particelle rimangono intrappolate tra le superfici di tenuta metalliche.
Fare la scelta giusta per la tua applicazione
La tua selezione dovrebbe essere guidata interamente dalle condizioni del tuo processo e dai requisiti di prestazione.
- Se la tua priorità principale è la tenuta a prova di perdita e la resistenza chimica: Scegli una valvola rivestita in PTFE per la sua chiusura ermetica e la sua inerzia, specialmente quando si maneggiano fluidi corrosivi entro i suoi limiti di temperatura.
- Se la tua priorità principale è il servizio ad alta temperatura o abrasivo: Opta per una valvola a tenuta rigida per la sua durata senza pari in processi che superano i 200°C o che contengono particelle abrasive che distruggerebbero una tenuta morbida.
- Se la tua priorità principale è il controllo del flusso per uso generale: Valuta attentamente il tuo fluido, la temperatura e la pressione. Per molte applicazioni standard, una valvola rivestita in PTFE offre un eccellente equilibrio tra prestazioni di tenuta e convenienza.
Comprendere questo compromesso strutturale fondamentale ti consente di selezionare la valvola giusta in base ai requisiti ingegneristici, non solo alle etichette dei materiali.
Tabella riassuntiva:
| Caratteristica | Valvola rivestita in PTFE | Valvola a tenuta rigida |
|---|---|---|
| Meccanismo di tenuta | Il rivestimento resiliente in PTFE si deforma per una tenuta ermetica. | Contatto metallo su metallo di precisione. |
| Prestazioni di tenuta | Zero perdite (ermetica). | Classificata per perdite (es. ANSI Classe IV-VI). |
| Intervallo di temperatura | -196°C a ~200°C (400°F). | Alta temperatura (superiore a 200°C). |
| Resistenza chimica | Eccellente (altamente inerte). | Buona (dipende dalla lega metallica). |
| Resistenza all'abrasione | Scarsa (il PTFE è morbido). | Eccellente (superfici indurite). |
Hai difficoltà a scegliere la valvola giusta per il tuo processo?
In KINTEK, comprendiamo che la tenuta giusta è fondamentale per le prestazioni, la sicurezza e la longevità del tuo sistema. Sia che la tua applicazione richieda la tenuta a prova di perdita e l'inerzia chimica di un componente in PTFE o la durata ad alta temperatura di una tenuta rigida, la nostra esperienza è la tua soluzione.
Siamo specializzati nella fabbricazione di precisione e nella realizzazione personalizzata di componenti in PTFE ad alte prestazioni, inclusi guarnizioni, rivestimenti e vetreria da laboratorio personalizzata, per le industrie più esigenti:
- Semiconduttori
- Medicale e Farmaceutico
- Laboratorio e Analisi
- Processi Industriali
Lascia che ti aiutiamo a ottimizzare i tuoi sistemi di movimentazione dei fluidi. Forniamo tutto, dai prototipi iniziali alla produzione ad alto volume, assicurandoti una soluzione valvola perfettamente ingegnerizzata per il tuo fluido, la temperatura e i requisiti di pressione specifici.
Contatta oggi i nostri esperti per una consulenza e discutiamo come possiamo portare affidabilità e precisione nella tua applicazione.

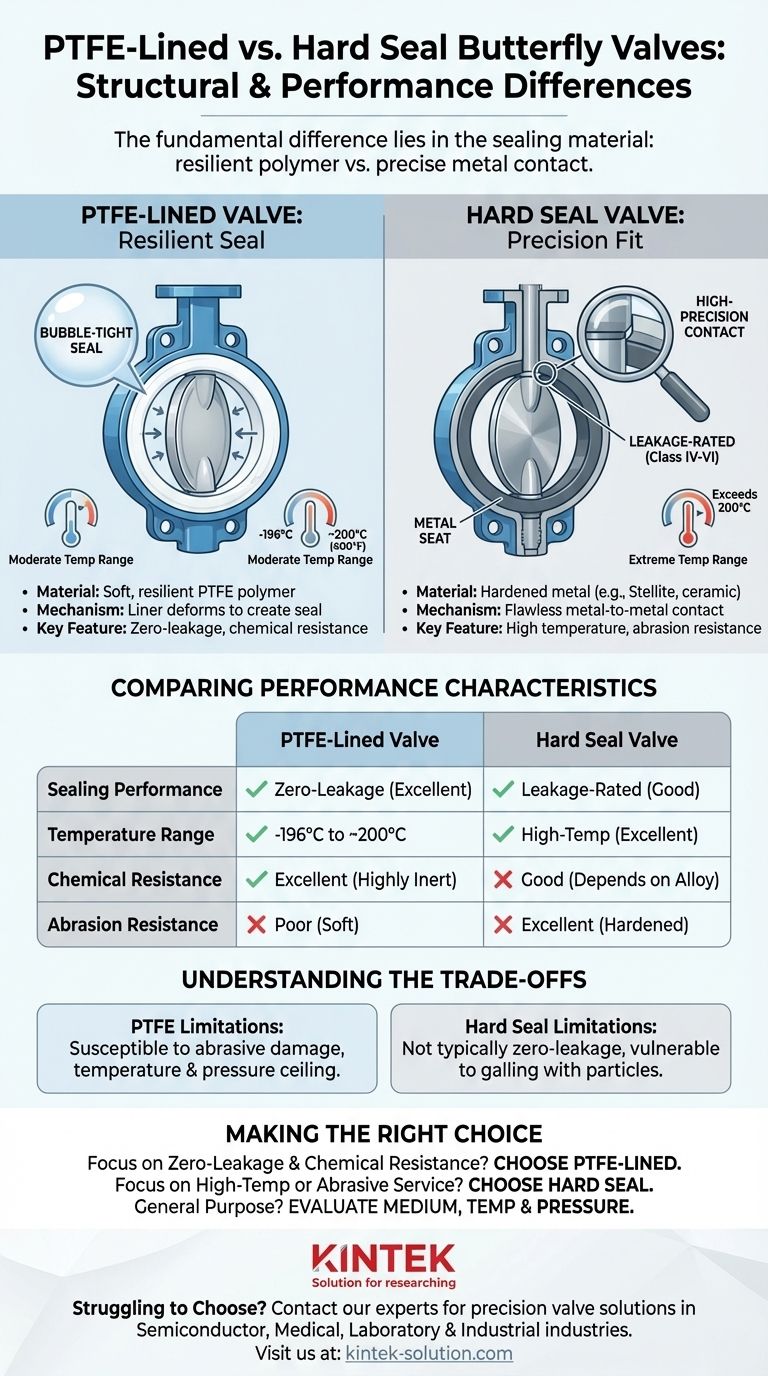

Guida Visiva
