Per una tenuta meccanica standard a soffietto in PTFE, i parametri operativi tipici sono un intervallo di temperatura da -10°C a +100°C e un limite di pressione inferiore a 0,5 MPa. Queste tenute sono progettate per velocità di linea fino a 15 m/s e diametri dell'albero da 35 mm a 65 mm, consentendo circa ±0,5 mm di movimento assiale. La loro applicazione principale è la gestione di fluidi altamente corrosivi come acidi forti e agenti ossidanti.
Il punto chiave è che le tenute a soffietto in PTFE sono la soluzione predefinita per applicazioni chimiche aggressive grazie alla resistenza chimica quasi universale del PTFE. Tuttavia, è necessario rispettare i loro limiti meccanici specifici in termini di pressione e temperatura per garantire prestazioni affidabili.
Perché scegliere una tenuta a soffietto in PTFE?
Comprendere le proprietà uniche del materiale del politetrafluoroetilene (PTFE) è fondamentale per sapere quando utilizzare questo tipo di tenuta. Non è una soluzione universale, ma è impareggiabile nella sua nicchia specifica.
Resistenza chimica impareggiabile
Il PTFE è uno dei materiali chimicamente più inerti disponibili, spesso definito il "re della plastica". Ciò consente il suo utilizzo per periodi prolungati in quasi tutti i mezzi chimici senza degradazione.
Ciò lo rende la scelta primaria per apparecchiature come pompe resistenti alla corrosione che gestiscono acidi forti, basi e agenti ossidanti.
Attrito estremamente basso
Il PTFE possiede un coefficiente di attrito eccezionalmente basso, uno dei più bassi tra tutti i materiali solidi. Questa proprietà è fondamentale per ridurre l'usura delle facce di tenuta e dell'albero.
Un attrito inferiore significa anche minore generazione di calore e maggiore efficienza, rendendolo un materiale ideale per creare una tenuta lubrificata senza olio.
Purezza e inerzia
Poiché il PTFE è fisiologicamente inerte e possiede proprietà antiaderenti, è perfettamente adatto per applicazioni nelle industrie alimentari e farmaceutiche.
La sua superficie previene l'accumulo di residui e può essere efficacemente sterilizzata, garantendo la purezza dei fluidi di processo.
Scomposizione dei parametri operativi
Ogni parametro rappresenta un limite. Operare all'interno di questi limiti garantisce l'integrità e la longevità della tenuta.
Intervallo di temperatura: da -10°C a 100°C
Questo intervallo copre la stragrande maggioranza delle temperature di processo industriale. I limiti sono definiti dalla stabilità meccanica del materiale PTFE stesso.
Superare queste temperature può causare la perdita di integrità strutturale del materiale, compromettendo la tenuta.
Limite di pressione: < 0,5 MPa
Questo è un vincolo critico. Il design flessibile a soffietto, eccellente per accogliere il movimento, è anche ciò che limita la capacità della tenuta di gestire alte pressioni.
Questa classificazione di pressione relativamente bassa significa che le tenute a soffietto in PTFE sono più adatte per pompe di trasferimento e sistemi di circolazione a bassa pressione, non per reattori ad alta pressione.
Velocità di linea: fino a 15 m/s
La natura a basso attrito del PTFE consente velocità di rotazione relativamente elevate senza generare livelli distruttivi di calore sulle facce di tenuta.
Questa capacità assicura che la tenuta possa essere utilizzata in un'ampia varietà di pompe centrifughe standard.
Movimento assiale: ±0,5 mm
La flessibilità del soffietto è un vantaggio pratico significativo. Consente alla tenuta di compensare un leggero disallineamento dell'albero e il movimento assiale, comune in molte macchine industriali.
Questa "tolleranza" semplifica l'installazione e aiuta a mantenere un contatto costante con la faccia di tenuta nonostante le imperfezioni minori delle apparecchiature.
Vantaggi chiave e compromessi
Nessuna scelta ingegneristica è priva di compromessi. I punti di forza del PTFE in un'area creano limitazioni in un'altra.
Vantaggio: il design flessibile a soffietto
Il soffietto stesso agisce come una molla, mantenendo una pressione costante sulle facce di tenuta. Molti design incorporano anche una struttura a più molle per distribuire questo carico in modo uniforme.
Questa flessibilità garantisce una tenuta affidabile anche in presenza di lievi imperfezioni superficiali sull'anello di accoppiamento.
Vantaggio: dimensionamento completo e facile installazione
Le tenute a soffietto in PTFE sono disponibili in dimensioni standardizzate e sono progettate per una facile installazione, il che riduce i tempi e la complessità della manutenzione.
Il compromesso fondamentale: proprietà chimiche rispetto a quelle meccaniche
Il compromesso fondamentale è la resistenza chimica di livello mondiale del PTFE rispetto alla sua moderata resistenza meccanica. È più morbido e più incline alla deformazione sotto pressione rispetto ai componenti metallici.
Questo è esattamente il motivo per cui la pressione è limitata a 0,5 MPa. Si sceglie l'inerzia chimica a scapito della capacità di alta pressione.
Fare la scelta giusta per la tua applicazione
Utilizza queste linee guida per determinare se una tenuta a soffietto in PTFE è la soluzione corretta per il tuo obiettivo specifico.
- Se la tua attenzione principale è la gestione di sostanze chimiche altamente corrosive: Questa è l'applicazione ideale per una tenuta a soffietto in PTFE, a condizione che il tuo sistema operi entro i limiti di pressione e temperatura indicati.
- Se la tua attenzione principale sono le applicazioni ad alta pressione (>0,5 MPa): Devi cercare un design di tenuta alternativo che utilizzi materiali più robusti, sacrificando potenzialmente una certa compatibilità chimica per la resistenza meccanica.
- Se la tua attenzione principale è la purezza del prodotto (alimentare, farmaceutico): La natura inerte e antiaderente del PTFE lo rende una scelta eccellente per prevenire la contaminazione e garantire un funzionamento pulito.
Rispettando questi parametri operativi, puoi sfruttare con fiducia le tenute a soffietto in PTFE per ottenere prestazioni affidabili negli ambienti chimici più esigenti.
Tabella riassuntiva:
| Parametro | Intervallo tipico |
|---|---|
| Intervallo di temperatura | -10°C a +100°C |
| Limite di pressione | < 0,5 MPa |
| Velocità di linea | Fino a 15 m/s |
| Dimensioni albero | Da 35 mm a 65 mm |
| Movimento assiale | ±0,5 mm |
Hai bisogno di una tenuta in PTFE affidabile per la tua applicazione?
Le tenute a soffietto in PTFE sono la soluzione ideale per la gestione di fluidi altamente corrosivi, ma le loro prestazioni dipendono da una produzione precisa e da una specifica corretta. KINTEK è specializzata nella fabbricazione su misura di componenti in PTFE ad alte prestazioni, comprese tenute, rivestimenti e vetreria da laboratorio.
Aiutiamo le aziende nei settori dei semiconduttori, medicale, di laboratorio e industriale fornendo:
- Produzione di precisione: Garantire che le vostre tenute soddisfino requisiti esatti di resistenza meccanica e chimica.
- Fabbricazione su misura: Dai prototipi iniziali alle produzioni ad alto volume.
- Guida esperta: Selezione del design e del materiale giusti per il vostro specifico ambiente di temperatura, pressione e chimico.
Assicura l'affidabilità delle tue apparecchiature: contatta oggi i nostri esperti per discutere le tue esigenze di componenti in PTFE!

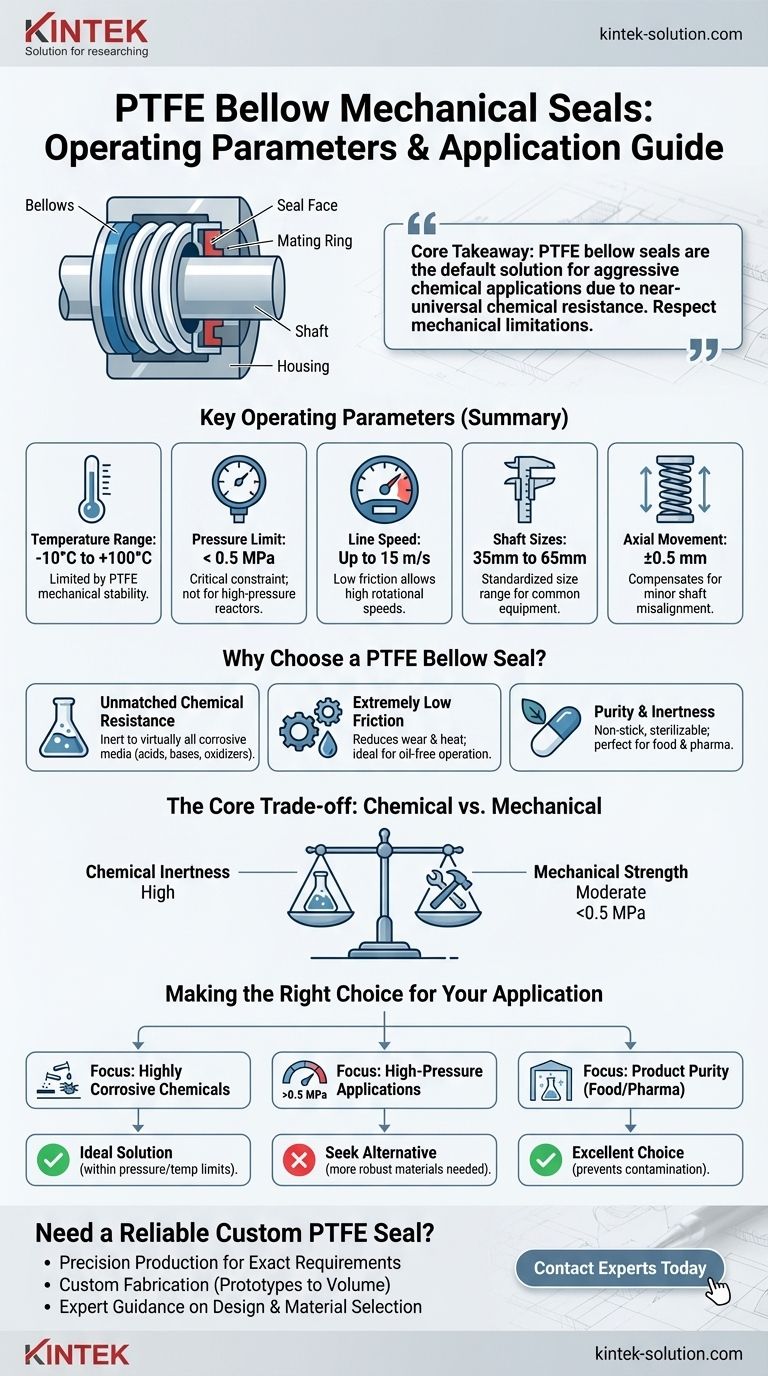

Guida Visiva
