Quando si seleziona una guarnizione in PTFE energizzata a molla, la distinzione principale risiede nel tipo di molla interna utilizzata per generare la forza di tenuta. I quattro tipi principali sono la molla a dito (finger spring), la molla a spirale (coil spring), la molla a doppia spirale (double coil spring) e l'energizzatore a O-ring. Ognuna è progettata per un diverso equilibrio tra attrito, integrità della tenuta e condizioni operative, rendendo la scelta della molla una decisione critica di progettazione.
Il principio fondamentale da comprendere è che il design della molla interna detta direttamente le prestazioni della guarnizione. La scelta è un compromesso deliberato tra forza di tenuta e attrito, adattato a specifiche esigenze applicative come movimento ad alta velocità, pressione statica o temperature criogeniche.
Il Ruolo Fondamentale della Molla
Prima di confrontare i tipi, è fondamentale capire perché esiste la molla. Essa fornisce la forza meccanica costante necessaria affinché la guarnizione funzioni efficacemente.
Forza Radiale Costante
La molla esercita una forza esterna continua sul rivestimento della guarnizione in PTFE. Questa pressione spinge le labbra della guarnizione contro l'hardware di accoppiamento, creando una barriera di tenuta affidabile.
Compensazione dei Cambiamenti
Questa forza a molla è vitale per accomodare le variazioni nell'ambiente operativo. Compensa l'usura del materiale, le fluttuazioni di pressione e i cambiamenti dimensionali causati dalle variazioni di temperatura, assicurando che la guarnizione rimanga impegnata.
Analisi di Ciascun Tipo di Molla
La geometria e il materiale della molla definiscono le sue caratteristiche di carico e, di conseguenza, il suo caso d'uso ideale.
Molla a Dito (Finger Spring): Per Applicazioni Dinamiche
La molla a dito, spesso una molla elicoidale inclinata a forma di V o di U, è lo standard per la tenuta dinamica. Il suo design fornisce un buon equilibrio tra forza di tenuta e attrito relativamente basso.
Ciò la rende ideale per applicazioni rotative o a moto alternativo con velocità superficiali fino a 250 piedi al minuto (circa 76 m/min), dove minimizzare l'attrito e l'usura è essenziale.
Molla a Spirale (Coil Spring): Per Uso Statico e a Movimento Lento
Una molla elicoidale standard fornisce un carico più uniforme e tipicamente più elevato sulle labbra della guarnizione rispetto a una molla a dito. Questa forza aumentata crea una barriera di tenuta più robusta.
È più adatta per applicazioni statiche (immobili) o dinamiche molto lente dove l'integrità della tenuta è più critica rispetto al basso attrito.
Molla a Doppia Spirale (Double Coil Spring): Per Esigenze di Tenuta Estreme
Come suggerisce il nome, questo design utilizza due molle a spirale per generare una forza di tenuta ancora maggiore. Questa configurazione crea una tenuta eccezionalmente stretta e affidabile.
Il suo utilizzo principale è in applicazioni statiche impegnative dove la perdita è inaccettabile, come nei sistemi criogenici o nelle valvole per gas ad alta pressione.
Energizzatore a O-ring: Per Flessibilità Unica
In alcuni casi, una molla metallica tradizionale non è adatta. Un O-ring elastomerico può essere utilizzato come energizzatore, fornendo un equilibrio tra tenuta e flessibilità.
Questo tipo è spesso scelto per applicazioni in cui l'hardware presenta tolleranze maggiori del normale o dove una molla metallica potrebbe danneggiare componenti sensibili.
Comprendere il Compromesso Fondamentale: Forza di Tenuta vs. Attrito
La scelta tra i tipi di molle si riduce in ultima analisi alla gestione di un compromesso critico. Una molla più forte crea una tenuta migliore ma genera anche maggiore attrito e usura.
Molle a Carico Elevato
Molle come la doppia spirale sono considerate a carico elevato (heavy-load). Forniscono la tenuta più stretta possibile, necessaria per applicazioni statiche critiche.
Lo svantaggio è un attrito significativamente maggiore, che le rende inadatte per sistemi dinamici ad alta velocità dove genererebbero rapidamente calore e si usurerebbero.
Molle a Carico Leggero
La molla a dito è un ottimo esempio di molla a carico leggero (light-load). È progettata per fornire la forza appena sufficiente per sigillare efficacemente mantenendo l'attrito al minimo.
Ciò riduce la resistenza operativa e prolunga la vita utile della guarnizione nelle apparecchiature dinamiche, anche se non fornisce la tenuta a prova di perdita assoluta di una molla a carico elevato.
Abbinare la Guarnizione alla Tua Applicazione
Per fare una scelta definitiva, allinea le caratteristiche della molla con il tuo obiettivo operativo primario.
- Se la tua attenzione principale è la tenuta dinamica ad alta velocità: Scegli una Molla a Dito (Finger Spring) per minimizzare l'attrito e l'usura.
- Se la tua attenzione principale è la tenuta massima in un ambiente statico: Scegli una Molla a Doppia Spirale (Double Coil Spring) per la forza di tenuta più elevata, specialmente in applicazioni criogeniche o a gas ad alta pressione.
- Se la tua attenzione principale è la tenuta statica o a movimento lento per uso generale: Una Molla a Spirale (Coil Spring) standard offre un equilibrio affidabile di forte forza di tenuta.
- Se la tua attenzione principale è la tenuta con irregolarità dell'hardware: Considera una guarnizione Energizzata con O-ring per la sua flessibilità e conformabilità superiori.
In definitiva, selezionare il corretto energizzatore a molla è la chiave per sbloccare il pieno potenziale prestazionale di una guarnizione in PTFE per la tua specifica sfida ingegneristica.
Tabella Riassuntiva:
| Tipo di Molla | Caso d'Uso Primario | Caratteristica Chiave |
|---|---|---|
| Molla a Dito (Finger Spring) | Tenuta dinamica ad alta velocità | Basso attrito, ideale per il movimento |
| Molla a Spirale (Coil Spring) | Tenuta statica / a movimento lento | Forza di tenuta uniforme e robusta |
| Molla a Doppia Spirale (Double Coil Spring) | Tenuta statica estrema (criogenica, alta pressione) | Forza di tenuta massima, a tenuta stagna |
| Energizzatore a O-ring | Tenuta con irregolarità dell'hardware | Flessibilità e conformabilità |
Hai bisogno di una soluzione di guarnizione in PTFE personalizzata per la tua applicazione nei semiconduttori, medica o industriale?
Noi di KINTEK siamo specializzati nella produzione di precisione di componenti in PTFE come guarnizioni, rivestimenti e vetreria da laboratorio. Possiamo aiutarti a selezionare o fabbricare su misura la guarnizione energizzata a molla perfetta—dai prototipi agli ordini ad alto volume—per ottimizzare le prestazioni, ridurre al minimo l'attrito e garantire l'integrità della tenuta nelle tue specifiche condizioni operative.
Contatta oggi stesso i nostri esperti per una consulenza e lascia che ti forniamo una soluzione di tenuta su misura per la tua sfida ingegneristica unica.

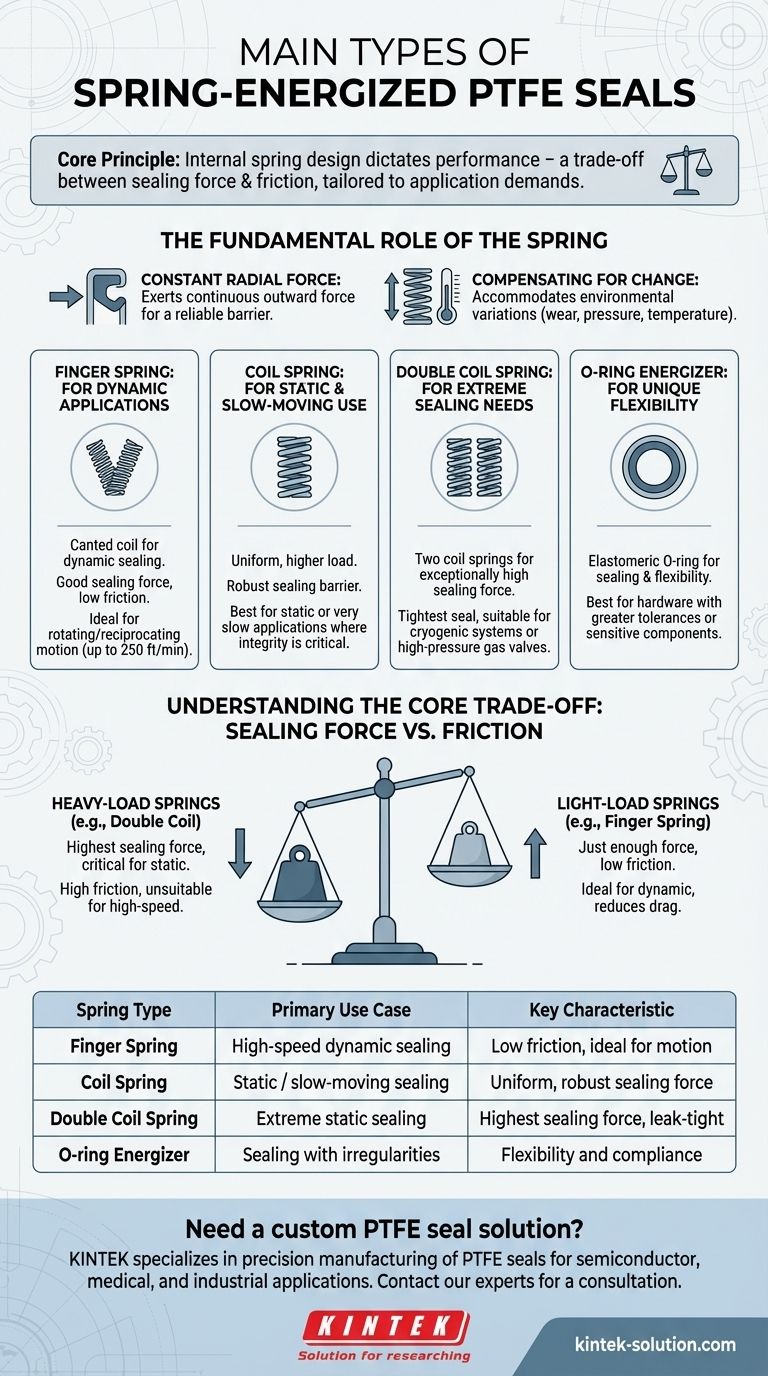

Guida Visiva
