Quando si seleziona un materiale per l'isolamento elettrico, il PTFE (politetrafluoroetilene) spicca per la sua combinazione di eccezionali proprietà dielettriche. Mantiene una costante dielettrica molto bassa e stabile di circa 2,1, un fattore di dissipazione estremamente basso di 0,0004, un'elevata resistività di volume superiore a 10¹⁶ ohm-cm e un'elevata rigidità dielettrica che tipicamente parte da oltre 16 kV/mm.
Il vero valore del PTFE non risiede solo nelle sue singole metriche elettriche, ma nella notevole stabilità di queste proprietà su una vasta gamma di temperature e frequenze. Questa coerenza lo rende un isolante eccezionalmente affidabile per le applicazioni più esigenti.
Decostruire il Profilo Dielettrico del PTFE
Per valutare correttamente il PTFE, dobbiamo esaminare ogni proprietà dielettrica fondamentale e comprenderne l'implicazione pratica. Queste metriche definiscono collettivamente le sue prestazioni come isolante elettrico.
La Costante Dielettrica: Bassa ed Eccezionalmente Stabile
La costante dielettrica misura la capacità di un materiale di immagazzinare energia elettrica in un campo elettrico. Il valore basso del PTFE di 2,1 è un vantaggio significativo.
Una costante dielettrica più bassa consente una propagazione del segnale più rapida e riduce l'accoppiamento capacitivo tra i conduttori, il che è fondamentale per i circuiti ad alta frequenza. Soprattutto, questo valore rimane quasi costante dalla corrente continua (DC) fino alla gamma dei gigahertz (GHz).
Rigidità Dielettrica: Una Funzione di Forma e Spessore
La rigidità dielettrica indica il campo elettrico massimo che un materiale può sopportare senza rompersi e condurre elettricità. Sebbene sia spesso citato come un valore unico, per il PTFE dipende fortemente dalla forma e dallo spessore del prodotto.
Ad esempio, gli standard ASTM specificano intervalli diversi per forme diverse:
- Tubi a parete sottile (ASTM D3295): 35-55 kV/mm
- Nastri sfogliati (ASTM D3308): 20-250 kV/mm
- Tubi a parete spessa (ASTM D1710): 10-30 kV/mm
Questa variazione sottolinea la necessità di consultare la scheda tecnica specifica del prodotto che si intende utilizzare.
Fattore di Dissipazione: Minimizzare la Perdita di Segnale
Il fattore di dissipazione, o tangente di perdita, rappresenta l'energia che viene persa e convertita in calore all'interno del materiale. Il fattore di dissipazione estremamente basso del PTFE di 0,0004 è una delle sue caratteristiche più apprezzate.
Ciò significa che pochissima energia del segnale viene sprecata sotto forma di calore, rendendo il PTFE una scelta ideale per applicazioni ad alta potenza o ad alta frequenza come connettori RF, circuiti a microonde e isolamento di cavi coassiali.
Resistività di Volume: Il Segno di un Vero Isolante
La resistività di volume misura la resistenza di un materiale alla corrente di dispersione che fluisce attraverso la sua massa. Con un valore superiore a 10¹⁶ ohm-cm, il PTFE è un eccellente isolante elettrico.
Questa proprietà assicura che isoli efficacemente i conduttori e prevenga la perdita di corrente per lunghi periodi, anche sotto stress di alta tensione.
Perché Queste Prestazioni Rimangono Costanti
Le proprietà di un isolante sono valide solo quanto la loro stabilità. Il vantaggio principale del PTFE è la sua capacità di mantenere il suo eccellente profilo dielettrico in condizioni in cui altri materiali si degraderebbero.
Insensibilità alla Temperatura
Il PTFE opera in modo affidabile in un intervallo di temperature eccezionalmente ampio, dalle condizioni criogeniche di -200°C fino a 260°C. Le sue proprietà dielettriche non mostrano alterazioni significative in questo intervallo, garantendo prestazioni prevedibili nei sistemi aerospaziali, industriali e militari.
Impermeabile all'Umidità
Il PTFE è idrofobico, il che significa che respinge l'acqua. Non assorbe l'umidità dall'aria, una causa comune di degrado delle proprietà elettriche in molti altri polimeri. Ciò rende le sue prestazioni altamente affidabili in ambienti umidi o esterni.
Resistenza Chimica Ineguagliabile
Essendo uno dei polimeri più inerti conosciuti, il PTFE è resistente a quasi tutte le sostanze chimiche, acidi e solventi. Ciò assicura che la sua integrità fisica e le sue proprietà di isolamento elettrico non siano compromesse dall'esposizione ad ambienti chimici o industriali aggressivi.
Comprendere i Compromessi
Nessun materiale è perfetto. Sebbene le sue proprietà elettriche e chimiche siano superbe, il PTFE presenta chiari limiti meccanici che devono essere considerati durante la progettazione.
La Forma Fisica Determina le Prestazioni
Come notato per la rigidità dielettrica, non è possibile progettare utilizzando un singolo valore generico. Il processo di produzione e la forma finale — che si tratti di un nastro sfogliato sottile, un foglio stampato o un tubo estruso — influenzano direttamente le proprietà elettriche e meccaniche finali.
Limiti Meccanici
Il PTFE è un materiale relativamente morbido con bassa resistenza alla trazione e una tendenza a deformarsi sotto carico sostenuto, un fenomeno noto come "scorrimento" (creep). Non è un materiale strutturale e richiede supporto meccanico nella maggior parte delle applicazioni per prevenire la deformazione.
Il Ruolo dei Riempitivi
Per migliorare le sue proprietà meccaniche come la resistenza all'usura e la resistenza alla compressione, il PTFE viene spesso miscelato con riempitivi come vetro, carbonio o bronzo. Tuttavia, questi additivi altereranno quasi sempre le proprietà dielettriche, aumentando tipicamente la costante dielettrica e il fattore di dissipazione. Il PTFE puro, o "vergine", offre le migliori prestazioni elettriche.
Fare la Scelta Giusta per la Tua Applicazione
Il tuo obiettivo specifico determinerà quale delle proprietà del PTFE è più preziosa.
- Se la tua attenzione principale sono i segnali ad alta frequenza (RF/Microonde): La costante dielettrica ultra-bassa e stabile (2,1) e il basso fattore di dissipazione (0,0004) sono i tuoi vantaggi più critici, garantendo l'integrità del segnale.
- Se la tua attenzione principale è l'isolamento ad alta tensione: L'elevata rigidità dielettrica è fondamentale, ma è necessario specificare la forma del materiale (nastro, foglio) e lo spessore per garantire che soddisfi i requisiti di tenuta di tensione.
- Se la tua attenzione principale è l'affidabilità in ambienti difficili: La sua inerzia chimica e la stabilità delle prestazioni in un ampio intervallo di temperature assicurano proprietà elettriche costanti dove altri isolanti fallirebbero.
Comprendendo queste proprietà distinte e i loro compromessi pratici, puoi specificare con sicurezza il PTFE dove l'isolamento elettrico stabile e ad alte prestazioni non è negoziabile.
Tabella Riassuntiva:
| Proprietà | Valore | Vantaggio Chiave |
|---|---|---|
| Costante Dielettrica | ~2.1 | Consente una propagazione veloce del segnale, ritardo minimo del segnale. |
| Fattore di Dissipazione | 0.0004 | Minimizza la perdita di segnale e la generazione di calore nelle applicazioni ad alta frequenza. |
| Resistività di Volume | >10¹⁶ ohm-cm | Fornisce un isolamento superiore, prevenendo la dispersione di corrente. |
| Rigidità Dielettrica | 16+ kV/mm (varia in base alla forma) | Resiste ad alte tensioni senza rottura. |
| Intervallo di Temperatura | -200°C a +260°C | Mantiene prestazioni stabili in ambienti estremi. |
Hai Bisogno di un Isolante Affidabile per la Tua Applicazione Critica?
Le eccezionali proprietà dielettriche del PTFE — bassa costante, elevata resistenza e stabilità ineguagliabile — lo rendono la scelta ideale per applicazioni esigenti nei settori dei semiconduttori, medico, di laboratorio e industriale.
KINTEK è specializzata nella produzione di componenti in PTFE di alta precisione (guarnizioni, rivestimenti, vetreria da laboratorio e altro) personalizzati in base alle tue specifiche esatte. Sia che tu richieda prototipi personalizzati o produzione ad alto volume, forniamo componenti che garantiscono integrità elettrica e affidabilità a lungo termine.
Discutiamo di come le nostre soluzioni in PTFE possono migliorare le prestazioni del tuo prodotto. Contatta oggi i nostri esperti per una consulenza!

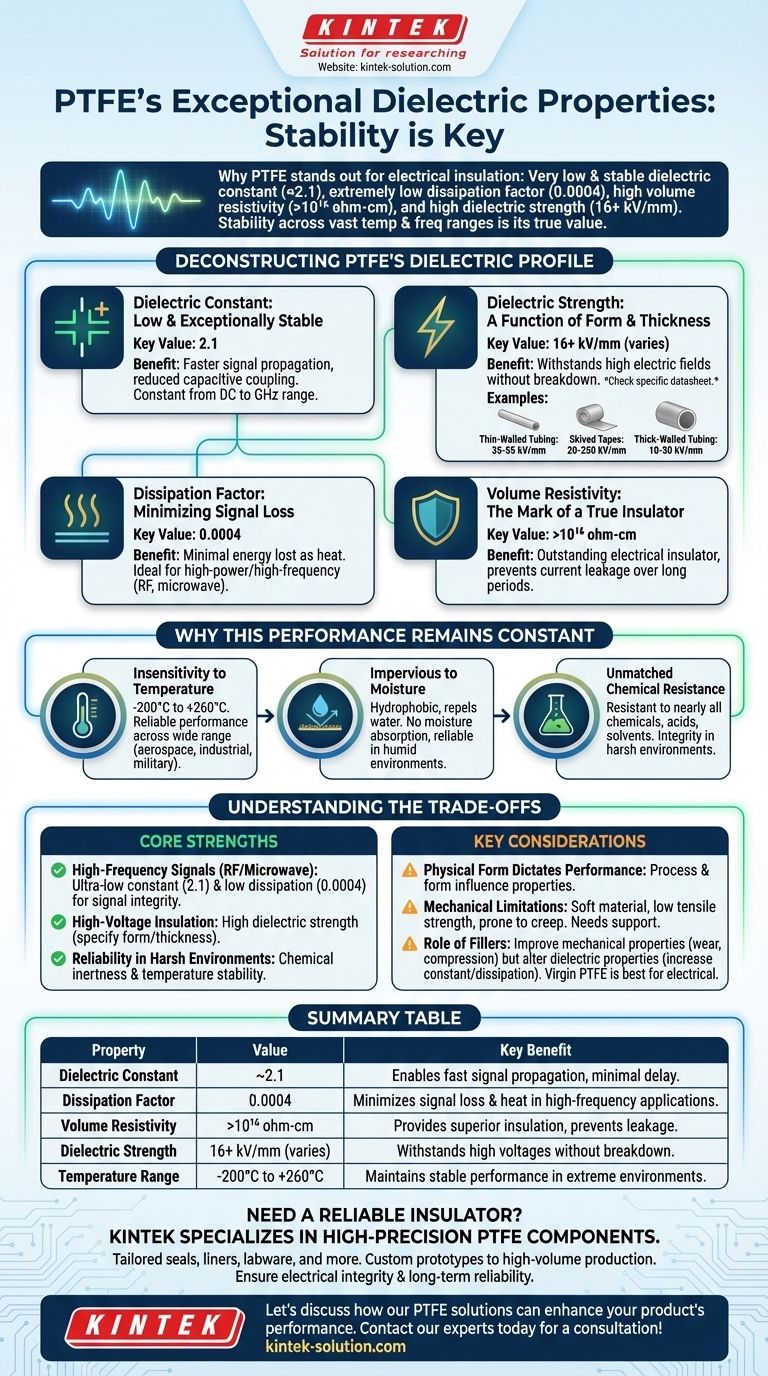

Guida Visiva
