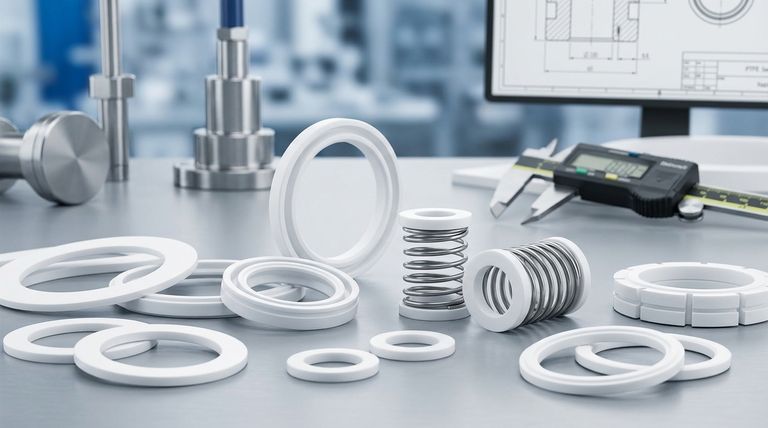

I tipi più comuni di guarnizioni in PTFE sono progettati per applicazioni statiche o dinamiche e includono guarnizioni piatte, rondelle, paraoli, guarnizioni per pistoni e guarnizioni energizzate a molla. Sebbene tutte condividano le proprietà fondamentali del PTFE di elevata resistenza chimica e termica, la loro forma e costruzione specifiche ne determinano l'uso ideale, dalla sigillatura di flange di tubazioni fisse al contenimento della pressione in apparecchiature rotanti ad alta velocità.
La chiave è capire che mentre il politetrafluoroetilene (PTFE) fornisce le caratteristiche eccezionali del materiale grezzo, è il design meccanico della guarnizione—che sia una guarnizione piatta, un paraolio flessibile o un anello energizzato a molla—a dettare la sua funzione e idoneità per una specifica sfida ingegneristica.
Le Proprietà Fondamentali del PTFE
Prima di esaminare i tipi specifici di guarnizioni, è essenziale comprendere perché il PTFE sia un materiale così ricercato. La sua struttura molecolare unica gli conferisce una potente combinazione di caratteristiche che lo rendono ideale per applicazioni di tenuta impegnative.
Resistenza Chimica Ineguagliabile
Il PTFE è virtualmente inerte alla maggior parte delle sostanze chimiche, inclusi acidi aggressivi, solventi e oli. Funziona in modo affidabile in ambienti con un intervallo di pH da 0 a 14, rendendolo una scelta predefinita per le industrie chimiche e farmaceutiche.
Ampio Intervallo di Temperatura
Le guarnizioni in PTFE mantengono la loro integrità e le loro prestazioni in uno spettro di temperature eccezionalmente ampio, tipicamente da minime criogeniche di -260°C (-436°F) fino a massime di 260°C (500°F).
Attrito Estremamente Basso
Spesso definito il "Re delle Plastiche", il PTFE ha uno dei coefficienti di attrito più bassi di qualsiasi materiale solido. Questa proprietà autolubrificante riduce l'usura, minimizza la generazione di calore nelle applicazioni dinamiche e prolunga la vita utile della guarnizione e dei componenti accoppiati.
Elevata Resistenza alla Pressione e all'Usura
Il PTFE può essere ingegnerizzato per mantenere le sue proprietà di tenuta sotto alta pressione. La sua durabilità lo rende anche altamente resistente all'usura, specialmente nelle applicazioni a moto alternativo (avanti e indietro), riducendo i tempi di inattività del sistema e i costi di manutenzione.
Classificazione delle Guarnizioni in PTFE per Funzione
Le guarnizioni in PTFE possono essere classificate in due grandi gruppi: guarnizioni statiche, utilizzate tra parti non in movimento, e guarnizioni dinamiche, progettate per parti in movimento relativo tra loro.
Guarnizioni Statiche: Tenuta di Componenti Fissi
Queste sono le forme più semplici di guarnizioni in PTFE, progettate per prevenire perdite tra due superfici fisse.
- Guarnizioni Piatte in PTFE (Gaskets): Si tratta di guarnizioni piatte, spesso tagliate da un foglio, utilizzate per creare una tenuta tra due superfici accoppiate, come flange di tubi o alloggiamenti di macchinari. Il loro compito principale è riempire spazi microscopici e impedire la fuoriuscita di fluidi o gas.
- Rondelle in PTFE (Washers): Sono guarnizioni a forma di anello utilizzate per distribuire il carico di un elemento di fissaggio filettato, come un bullone o una vite. Creano anche una tenuta ermetica tra la testa del fissaggio e la superficie, prevenendo perdite nei fori passanti.
Guarnizioni Dinamiche: Per Parti in Movimento
Le guarnizioni dinamiche sono più complesse, poiché devono mantenere una tenuta pur accomodando movimento, attrito e usura.
- Paraoli in PTFE (Guarnizioni Rotative): Sono progettati per alberi rotanti. Presentano un "labbro" flessibile che mantiene un leggero contatto con l'albero, prevenendo perdite e minimizzando al contempo l'attrito e l'usura. Sono comuni nelle apparecchiature automobilistiche, aerospaziali e industriali.
- Guarnizioni per Pistoni in PTFE: Progettate specificamente per il movimento alternativo o avanti e indietro, queste guarnizioni sono componenti critici nei cilindri idraulici e pneumatici. Impediscono al fluido di bypassare il pistone, garantendo che il sistema funzioni in modo efficiente e potente.
- Guarnizioni Energizzate a Molla: Questo design avanzato è costituito da un rivestimento in PTFE e una molla metallica interna. La molla fornisce un carico costante e uniforme contro le superfici di tenuta, che compensa l'usura del materiale, le fluttuazioni di temperatura e i lievi disallineamenti, garantendo una tenuta affidabile nelle applicazioni più critiche.
Comprendere i Compromessi
La scelta di una guarnizione in PTFE non riguarda solo il materiale; si tratta di abbinare il design alle esigenze operative e di comprendere i compromessi intrinseci.
Il Ruolo della Molla Energizzatrice
Nelle guarnizioni energizzate a molla, il design della molla è fondamentale.
- Molle a Carico Elevato: Forniscono la massima forza di tenuta. Sono ideali per applicazioni con gas ad alta pressione dove la perdita non è un'opzione, ma ciò comporta un costo in termini di maggiore attrito e usura potenzialmente più rapida.
- Molle a Carico Leggero: Generano una forza inferiore, con conseguente minore attrito e maggiore durata. Sono più adatte per applicazioni in cui l'attrito minimo è l'obiettivo principale e una leggera trasudazione è accettabile.
Riempitivi del Materiale vs. Purezza
Sebbene il PTFE puro abbia eccellenti proprietà, può essere morbido e soggetto a deformazione sotto carichi elevati.
I produttori spesso aggiungono "riempitivi" come carbonio, fibra di vetro o bronzo alla matrice di PTFE. Questi riempitivi possono aumentare drasticamente la resistenza all'usura, la capacità di carico e la conducibilità termica. Tuttavia, possono anche alterare la resistenza chimica della guarnizione e aumentare l'attrito rispetto al PTFE puro.
Complessità del Design vs. Applicazione
Una semplice guarnizione piatta è sufficiente ed economica per una flangia fissa. Tuttavia, utilizzare la stessa guarnizione su un albero rotante porterebbe a un guasto immediato. La complessità meccanica della guarnizione deve corrispondere alla complessità dell'applicazione.
Selezionare la Guarnizione Giusta per la Tua Applicazione
La tua scelta dovrebbe essere dettata interamente dalle esigenze specifiche del tuo sistema.
- Se la tua priorità principale è sigillare flange o porte fisse: Una semplice guarnizione piatta o rondella in PTFE è la soluzione più diretta ed economica.
- Se la tua priorità principale è sigillare un albero rotante in una pompa o motore: Un paraolio in PTFE è specificamente progettato per questo movimento rotativo dinamico.
- Se la tua priorità principale è sigillare un pistone in un cilindro idraulico: Una guarnizione per pistoni in PTFE è progettata per il movimento alternativo ad alta pressione.
- Se la tua priorità principale è la prestazione in condizioni di temperatura estrema, alta pressione o in un sistema critico dove il cedimento della guarnizione non è un'opzione: Una guarnizione in PTFE energizzata a molla fornisce le prestazioni più robuste e affidabili.
In definitiva, selezionare la guarnizione corretta è una questione di abbinare con precisione il design del componente alle sfide meccaniche e ambientali che dovrà affrontare.
Tabella Riassuntiva:
| Tipo di Guarnizione | Funzione Primaria | Applicazione Ideale |
|---|---|---|
| Guarnizioni Piatte/Rondelle in PTFE | Tenuta Statica | Flange di tubi, alloggiamenti di macchinari, tenuta elementi di fissaggio |
| Paraoli in PTFE | Tenuta Dinamica Rotativa | Alberi rotanti in pompe, motori e apparecchiature industriali |
| Guarnizioni per Pistoni in PTFE | Tenuta Dinamica Alternativa | Cilindri idraulici e pneumatici |
| Guarnizioni Energizzate a Molla | Tenuta ad Alte Prestazioni | Temperature estreme, alta pressione, sistemi critici |
Hai Bisogno di una Guarnizione in PTFE ad Alte Prestazioni?
Selezionare la giusta guarnizione in PTFE è fondamentale per l'affidabilità, la resistenza chimica e le prestazioni termiche del tuo sistema. KINTEK è specializzata nella produzione di componenti di precisione in PTFE—incluse guarnizioni, rivestimenti e vetreria da laboratorio—per i settori dei semiconduttori, medico, di laboratorio e industriale.
Offriamo fabbricazione su misura, dai prototipi agli ordini ad alto volume, garantendo una perfetta aderenza e prestazioni superiori per la tua applicazione specifica.
Contattaci oggi stesso per discutere i requisiti del tuo progetto e lascia che i nostri esperti forniscano una soluzione su misura per le tue esigenze.

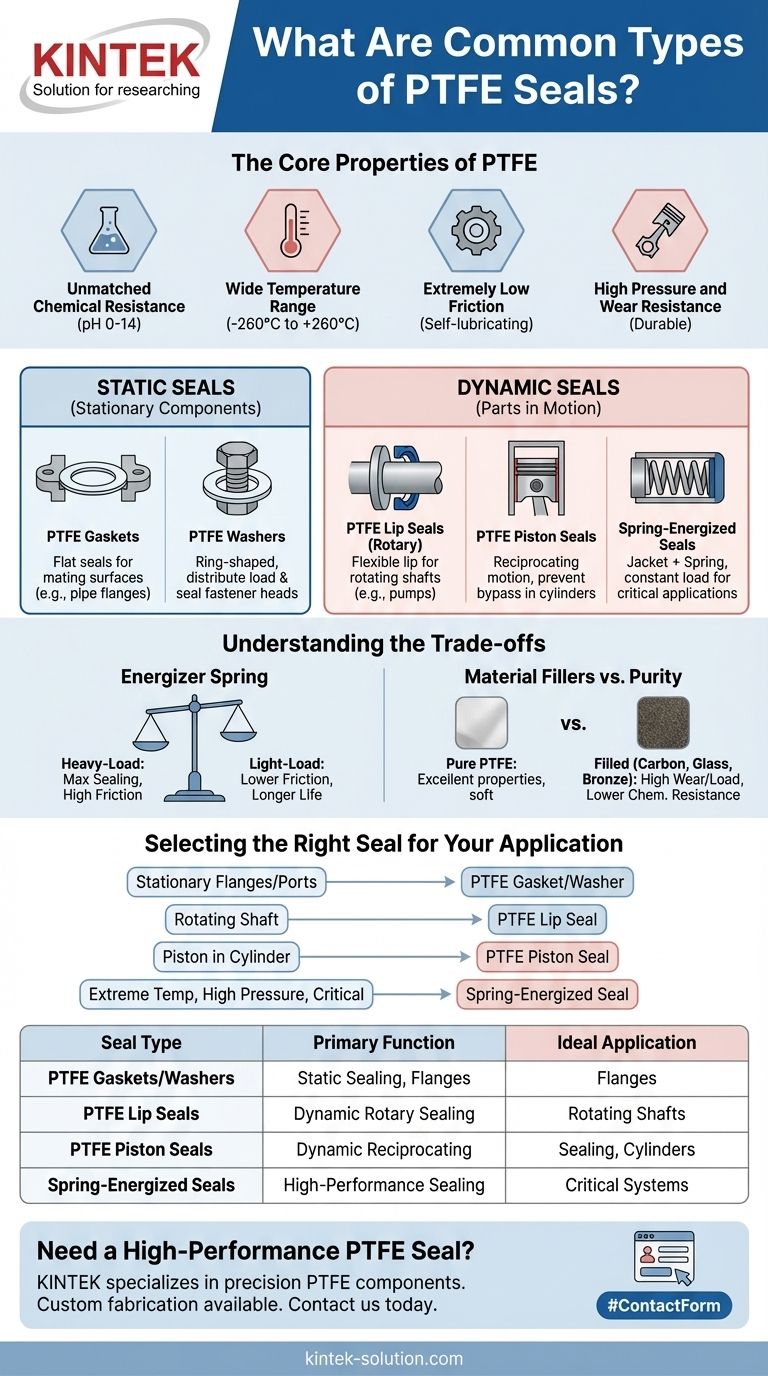

Guida Visiva
