Le guarnizioni in PTFE energizzato funzionano utilizzando un meccanismo a due stadi che combina la forza meccanica con la pressione di sistema. Un energizzatore durevole e resistente alla corrosione, tipicamente una molla metallica o un elastomero, fornisce una forza iniziale verso l'esterno su una camicia in PTFE lavorata con precisione. Questa forza iniziale crea una tenuta affidabile a basse pressioni, che viene poi potentemente rafforzata dalla pressione del sistema stesso per creare una barriera eccezionalmente stretta in condizioni difficili.
Il principio fondamentale è semplice ma potente: un energizzatore interno crea una forza di tenuta costante e attiva, mentre la progettazione della guarnizione utilizza intelligentemente la pressione del sistema per aumentare proporzionalmente tale forza, garantendo una tenuta ermetica da zero a migliaia di PSI.
I componenti fondamentali e i loro ruoli
Per comprendere la funzione della guarnizione, è essenziale esaminare i suoi due componenti principali e il lavoro distinto che ciascuno svolge.
La camicia in PTFE: l'interfaccia di tenuta
L'alloggiamento esterno, o camicia, è lavorato in politetrafluoroetilene (PTFE). Questo materiale è scelto per la sua combinazione unica di proprietà.
Il suo bassissimo coefficiente di attrito riduce al minimo l'usura e consente un servizio ad alta velocità, mentre la sua compatibilità chimica universale lo rende inerte alla quasi totalità dei fluidi e gas industriali.
L'energizzatore: la fonte di forza costante
All'interno della camicia in PTFE si trova l'energizzatore. Questo componente agisce come una molla, fornendo l'elasticità permanente di cui manca il materiale PTFE, più rigido.
Quando la guarnizione è installata, l'energizzatore viene compresso. Spinge costantemente le labbra della camicia in PTFE verso l'esterno contro le superfici di tenuta, garantendo una connessione stretta anche in assenza di pressione di sistema.
Il meccanismo di tenuta a due stadi spiegato
Il genio di questo design risiede nel modo in cui si adatta alla pressione variabile del sistema, garantendo prestazioni affidabili su un vasto campo operativo.
Stadio 1: Tenuta iniziale a bassa e zero pressione
L'energizzatore fornisce il carico meccanico iniziale. Questa forza è fondamentale per creare una tenuta affidabile in condizioni statiche, a bassa pressione e sottovuoto, dove non c'è abbastanza pressione di sistema per attivare la guarnizione da sola.
Stadio 2: Tenuta assistita dalla pressione
Quando la pressione di sistema aumenta, il fluido entra nella cavità della guarnizione. Questa pressione agisce sulle superfici interne della camicia in PTFE, aggiungendosi alla forza verso l'esterno già applicata dall'energizzatore.
Questo effetto di assistenza dalla pressione significa che la forza di tenuta aumenta in proporzione diretta alla pressione di sistema. Maggiore è la pressione, più stretta diventa la tenuta, prevenendo perdite in applicazioni ad alta pressione fino a 30.000 PSI e oltre.
Errori comuni durante l'installazione
Sebbene robusta, le prestazioni di una guarnizione in PTFE energizzato dipendono fortemente da una corretta installazione. La mancata osservanza delle procedure corrette può facilmente compromettere l'integrità della guarnizione.
Preparazione inadeguata della superficie
Le superfici di accoppiamento devono essere meticolosamente pulite da sporco, polvere e detriti. Qualsiasi contaminazione può creare un percorso di perdita o danneggiare la morbida camicia in PTFE durante l'installazione.
Dimensionamento o allineamento errati
L'utilizzo di una guarnizione della misura sbagliata o il mancato allineamento corretto all'interno dell'alloggiamento causeranno usura irregolare e perdite inevitabili. La guarnizione deve essere posizionata perfettamente tra le parti di accoppiamento senza spazi vuoti.
Il rischio di serraggio eccessivo
Il PTFE è un materiale relativamente morbido. L'applicazione di una forza eccessiva, specialmente serrando eccessivamente i fissaggi, può deformare o estrudere la camicia della guarnizione. Ciò danneggia permanentemente la guarnizione e distrugge la sua capacità di funzionare correttamente.
Trascurare la lubrificazione
Lubrificare la guarnizione con un fluido compatibile facilita l'installazione. Questo semplice passaggio impedisce che la guarnizione si grippi o si strappi durante il montaggio, una causa comune di guasto precoce.
Fare la scelta giusta per il tuo obiettivo
Comprendere come funzionano queste guarnizioni ti permette di applicarle efficacemente per risolvere sfide ingegneristiche specifiche.
- Se la tua attenzione principale è l'affidabilità a temperature estreme: Verifica che il materiale dell'energizzatore sia classificato per il tuo ambiente criogenico specifico (-425°F) o ad alta temperatura (+575°F), poiché questo componente è fondamentale per mantenere la forza.
- Se la tua attenzione principale è il contenimento ad alta pressione: Assicurati che il design del tuo alloggiamento consenta alla pressione di sistema di azionare correttamente la guarnizione e che tutte le dimensioni siano lavorate con tolleranze precise.
- Se la tua attenzione principale è la compatibilità chimica: La camicia in PTFE offre una resistenza quasi universale, ma verifica sempre che anche il materiale dell'energizzatore sia compatibile con il tuo mezzo.
- Se la tua attenzione principale è una lunga durata di servizio: Dai priorità a procedure di installazione meticolose, in particolare la pulizia delle superfici e l'uso della coppia corretta, per prevenire usura e danni prematuri.
Padroneggiando i suoi principi fondamentali di funzionamento, puoi sfruttare tutto il potenziale di questa soluzione di tenuta avanzata.
Tabella riassuntiva:
| Componente | Ruolo | Vantaggio chiave |
|---|---|---|
| Camicia in PTFE | Interfaccia di tenuta | Basso attrito, compatibilità chimica universale |
| Energizzatore | Fornisce forza costante | Mantiene la tenuta a bassa/zero pressione, si adatta alla pressione di sistema |
| Meccanismo a due stadi | Combina la forza dell'energizzatore e l'assistenza dalla pressione | Garantisce affidabilità dal vuoto a oltre 30.000 PSI |
Hai bisogno di una soluzione di tenuta affidabile per applicazioni impegnative? KINTEK è specializzata in guarnizioni, rivestimenti e vetreria in PTFE di precisione per i settori dei semiconduttori, medico, di laboratorio e industriale. I nostri servizi di fabbricazione personalizzata—dai prototipi agli ordini ad alto volume—garantiscono prestazioni ottimali in temperature estreme, alte pressioni e ambienti corrosivi. Contattaci oggi stesso per discutere le tue esigenze specifiche e lascia che i nostri esperti ti aiutino a raggiungere un'affidabilità a tenuta stagna!

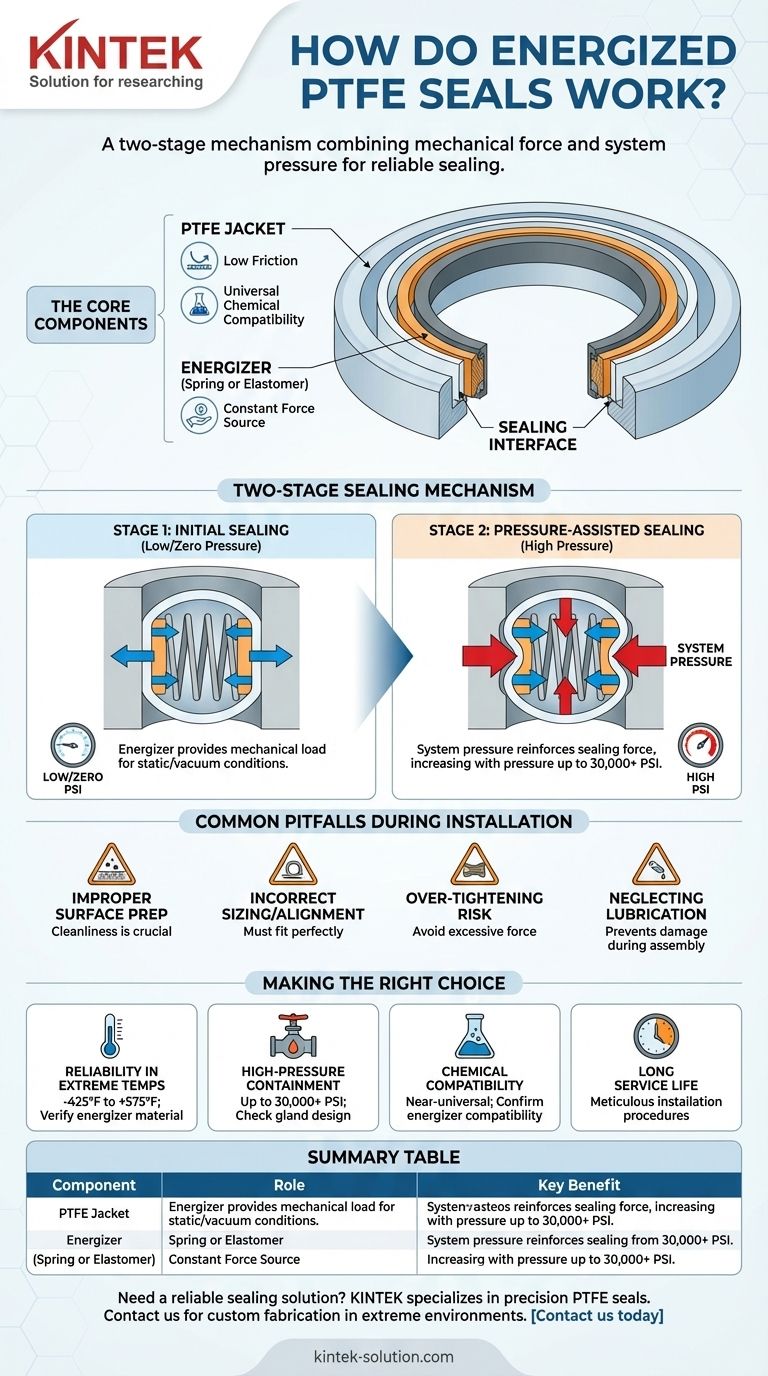

Guida Visiva
