Per aumentare la classe di pressione di una tenuta in PTFE ad alta velocità e bassa pressione, il suo profilo deve essere modificato per aumentarne la rigidità e resistere alla deformazione. I due metodi principali consistono nel rinforzare la tenuta con una fascia metallica esterna per moderati aumenti di pressione, oppure nel riprogettare la tenuta con un tallone esteso per applicazioni ad alta pressione.
La sfida fondamentale con la pressione è impedire che il materiale della tenuta venga forzato, o "estruso", nello spazio di gioco tra i componenti. Pertanto, qualsiasi modifica per pressioni più elevate deve concentrarsi sull'aumento della stabilità strutturale della tenuta per resistere a questa forza.
La Sfida: Perché le Tenute Standard Falliscono Sotto Pressione
La capacità di una tenuta di gestire la pressione è fondamentalmente una questione delle sue proprietà del materiale e della stabilità geometrica. Un profilo progettato per alta velocità e bassa pressione è ottimizzato per la flessibilità e il basso attrito, non per la rigidità.
Il Principio di Estrusione
Sotto alta pressione, la forza esercitata dal fluido del sistema spinge contro la faccia della tenuta. Se questa forza è sufficiente, deformerà il materiale PTFE relativamente morbido e lo spingerà nel piccolo spazio tra l'albero rotante e l'alloggiamento stazionario, causando rapida usura e guasto catastrofico.
Limiti del Profilo a Bassa Pressione
Il profilo standard ad alta velocità manca della massa strutturale e della rigidità necessarie per resistere a una deformazione significativa. Il suo design privilegia il mantenimento del contatto con l'albero ad alte velocità di rotazione, che è una sfida ingegneristica diversa rispetto alla resistenza ad alta pressione statica o dinamica.

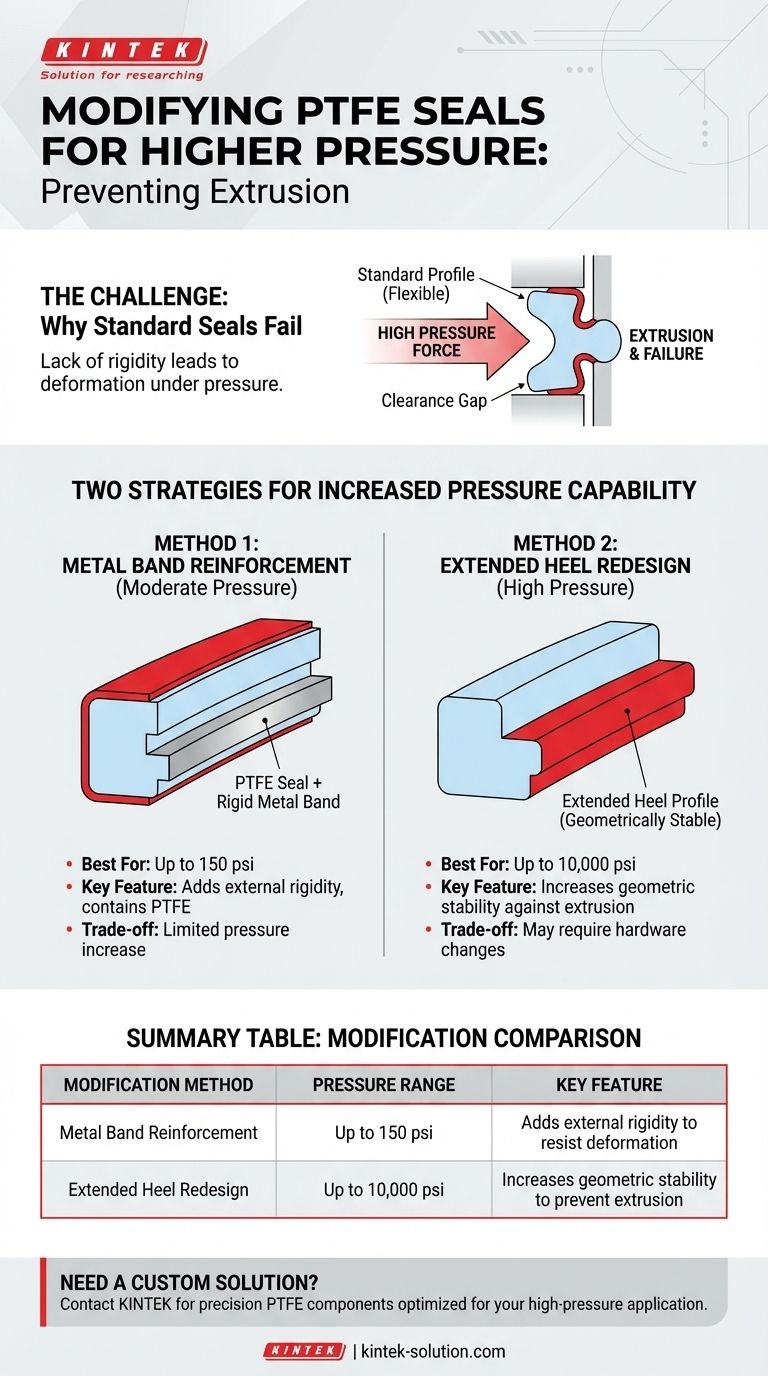

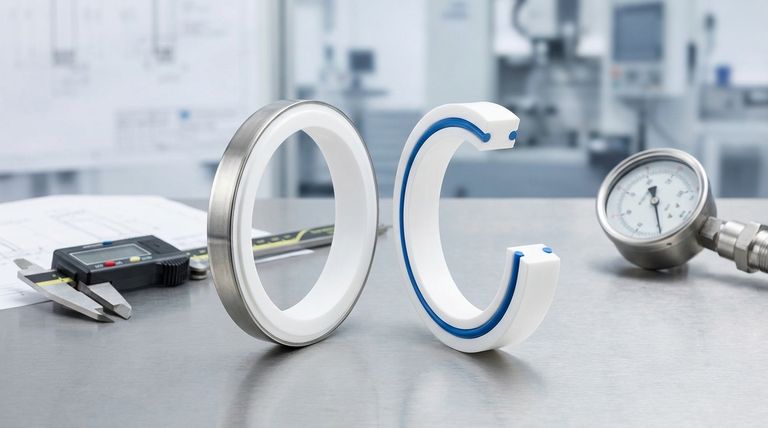

Due Strategie Fondamentali per Aumentare la Capacità di Pressione
Per contrastare l'estrusione e il cedimento, il design della tenuta deve essere rinforzato. Ciò si ottiene tipicamente attraverso uno dei due metodi distinti, ciascuno adatto a diversi livelli di pressione.
Metodo 1: Rinforzo con Fascia Metallica
Per un moderato aumento della gestione della pressione, è possibile aggiungere una fascia metallica al diametro esterno del corpo della tenuta in PTFE.
Questa fascia agisce come una struttura di supporto rigida, contenendo fisicamente il materiale PTFE. Contrasta direttamente la pressione che altrimenti causerebbe la deformazione della tenuta, aumentandone la rigidità complessiva.
Questa modifica è efficace per aumentare le classi di pressione fino a circa 150 psi.
Metodo 2: Riprogettazione con Tallone Esteso
Per un aumento significativo della capacità di pressione, la geometria della tenuta stessa deve essere modificata estendendone il tallone.
Il "tallone" è la parte statica e non a contatto della tenuta che si trova nell'alloggiamento (gland). Estenderne la lunghezza assiale rende l'intero profilo della tenuta più robusto e stabile, fornendo una resistenza molto maggiore all'essere spinto e deformato dalla pressione.
Questo approccio progettuale, spesso utilizzato in combinazione con un energizzatore O-ring, consente alla tenuta di resistere a pressioni fino a 10.000 psi.
Comprendere i Compromessi
La scelta di una strategia di modifica richiede di bilanciare le esigenze di prestazione con i vincoli di progettazione. I due metodi non sono intercambiabili e risolvono problemi di pressione su scale diverse.
Fascia Metallica: L'Aggiornamento Moderato
Una tenuta con fascia metallica è un aggiornamento efficace per i sistemi in cui la pressione supera leggermente i limiti di un profilo standard. È un rinforzo diretto di un concetto di design esistente.
Tuttavia, la sua capacità di gestione della pressione è limitata. Fornisce un buon miglioramento incrementale ma non è una soluzione per ambienti ad altissima pressione.
Tallone Esteso: La Soluzione per Alte Pressioni
Il design con tallone esteso è la soluzione definitiva per le tenute rotanti ad alta pressione. La sua stabilità geometrica è intrinsecamente superiore per resistere all'estrusione.
Questo è un profilo di tenuta diverso, non solo una semplice aggiunta. La sua implementazione potrebbe richiedere la progettazione specifica dell'hardware (l'alloggiamento o la sede della tenuta) per accogliere la sua forma più grande e robusta.
Fare la Scelta Giusta per la Tua Applicazione
La tua decisione deve essere guidata dai requisiti di pressione specifici della tua attrezzatura.
- Se la tua attenzione principale è un aumento moderato della pressione (fino a 150 psi): Il rinforzo della tenuta con una fascia metallica è la modifica più diretta ed efficace.
- Se la tua attenzione principale è la capacità di alta pressione (fino a 10.000 psi): Devi selezionare un profilo di tenuta specificamente progettato con un tallone esteso per la rigidità e la stabilità necessarie.
In definitiva, abbinare il design geometrico della tenuta alla pressione operativa del sistema è fondamentale per garantire l'affidabilità a lungo termine.
Tabella Riassuntiva:
| Metodo di Modifica | Ideale per Range di Pressione | Caratteristica Chiave |
|---|---|---|
| Rinforzo con Fascia Metallica | Fino a 150 psi | Aggiunge rigidità esterna per resistere alla deformazione |
| Riprogettazione con Tallone Esteso | Fino a 10.000 psi | Aumenta la stabilità geometrica per prevenire l'estrusione |
